【原创】也说PLC的学习（非真诚交流者请勿入）

师傅您好！
您这边有没三菱触摸屏组态学习资料呀？
谢谢！

师傅恩：
很需要；以前从没用过三菱的触摸屏，前两天刚刚下载了一个三菱的组态软件，安装后不会用。下载又下不了学习资料；好郁闷！

好的
谢谢师傅！

三菱FX系列PLC与三菱变频器通讯应用实例（RS485）
相关行业: 产品应用 相关产品: PLC、变频器
2005-01-10

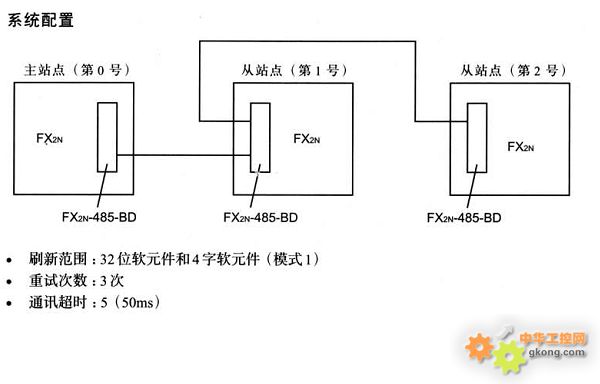

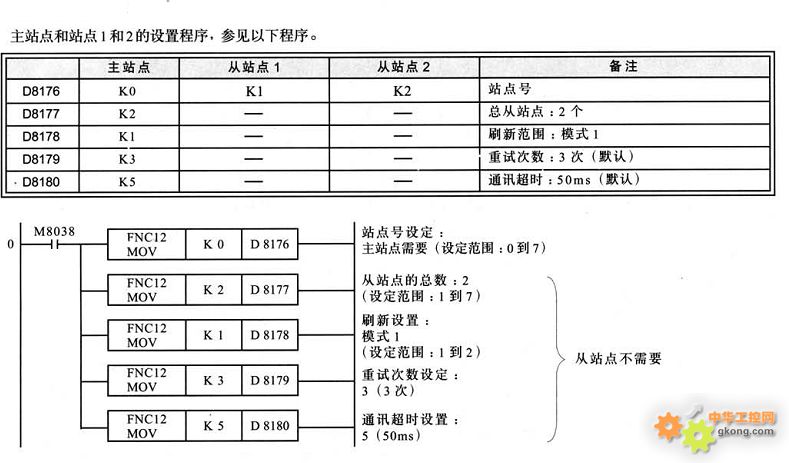

对象： ① 三菱PLC：FX2N + FX2N-485-BD ② 三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。 A500、F500、F700系列变频器PU端口： [div][image=center]../../ASP/newspic/20051101658316609.gif[/image][/div] E500、S500系列变频器PU端口： [div][image=center]../../ASP/newspic/20051101701582933.gif[/image][/div] 一．三菱变频器的设置 PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。 [div][image=center]../../ASP/newspic/20051101756414125.jpg[/image][/div] [div][image=center]../../ASP/newspic/20051101756491912.jpg[/image][/div] 即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。有关利用三菱变频器协议与变频器进行通讯的PLC程序如下： [div][image=center]../../ASP/newspic/2005110175656770.JPG[/image][/div]

三菱产品在电气成套中的部分注意事项
相关行业: 电气行业 相关产品: 三菱全系列产品
2005-01-10
      三菱工控产品在各工矿企业的应用非常广泛，虽产品本身质量已有保证，但由于工业现场的情况千变万化，规律不明，设备成套后整个系统运行中难免出现干扰现象。因干扰是相互作用的过程，任何一方对另一方的作用都会造成系统故障。因此它在原理分析和实际解决中很复杂，既要情况判断又需实践经验。据目前用户使用产品过程中较容易发生该问题的来源有：       1 因设备庞大、布置分散而使走线过长、路径欠合理造成接地不良、形成干扰回路、产生线噪声、与相关设备互为影响等。       2 排线时未按强弱电分路原则，即动力、控制、通讯等合为一股。动力方面较易区分，而控制信号内容较多，按不同实际要求对其分类也各异。       3 相关设备与系统的相互影响，一般为电磁干扰，大致有：          a） 变频器、伺服装置等具脉冲发生源的设备          b） 线切割机、电火花加工机等产生脉冲和电弧的设备          c） 照明器具（日光灯）开启阶段的抖动          d） 继电器、接触器释放时的反峰电压          e） 周边设备与系统的部分信号频率相近    一 控制信号的基本分类：      1 开关（数字）型输入          a）干触点---------操作按钮（开关）、行程及限位开关、继电器、接触器辅助触点等。由于PLC输入端导通电流为5-7mA，为保证信号稳定，须使输入端导通时电流维持在3.5和4.5 mA。如果由于接触不良或导线过长则易受干扰。另外较大容量的接触器辅助触点在小电流时应考虑其接触可靠。          b） 接近开关、光电开关、集电极开路型编码器等---------这类元件大都置于现场，与PLC间产生一定的距里，有受干扰的可能，应尽量选用开关性能好的产品。一般在电平的间隔/脉宽比大的情况下较易受干扰。                   c） 差动型编码器---------这类形式的传感器较适合长距里、高速度的场合，受干扰机会比前者要少。而集电极开路型会因导线过长衰减输出电平。      2 开关（数字）型输出：          a） 继电器-----------用于驱动接触器、电磁阀、照明灯、电子线路及其它设备。负载电源为DC30V以下和AC240V以下。若是交流负载，为方便排线，这类控制信号在通常情况下可与动力线一齐安置。直流负载下依照其电压等级及所驱动之设备性质视实情而定。          b） 晶体管输出（DC5-30V） Ⅰ 驱动继电器、指示灯、电子线路及其它设备，低电压负载时需考虑干扰因素。 Ⅱ 以电平或脉冲形式驱动变频器、定位装置、电子线路等。建议与动力线保持适当距里，至少30cm。在系统设计时考虑尽量远离可能相互产生影响的装备。          c ） 注意事项-----------PLC输出所接外部负载(接触器、电磁阀)等感性元件,应按交直流性质加接阻容吸收电路或续流二极管。虽三菱PLC推广至今并未因忽略此项工作而引起干扰，但会使其内部的输出元件缩短寿命，并且很容易影响外部的电子设备，效果明显。     3 模拟型输入：       以电压或电流形式接入PLC，一般从各类检测或控制设备（传感器、仪器仪表等）中输出，如它们由于线路过长、使用不当或本身质量等问题则易受干扰进而仿碍系统的运作。尤其小信号时，建议采用电流型输入。    4 模拟型输出：       以电压或电流形式从PLC输出至相关设备，与模拟型输入一样，关注小信号时的可靠性，如长距里时的干扰及衰减现象等。    5 通讯线路：         a） 光缆------------由于脱离电平传输的方式，故能进行高效能、低损耗的信息传递。可不受电磁干扰的影响。         b） 同轴电缆和双绞线-----------均属电气连接，具电平传输的特点。同轴电缆因介质良好、结构精制而传输距里远、速度高、链接站数多、少受干扰，但造价偏高。双绞线在此方面的性能低于前者，但价格经济、排线方便，可自行制作。在系统庞大、空间有限的场合下较为适合（需接终端电阻）。在布置通讯线缆时应尽力做到与动力线、控制线分开而单独行走，保证全系统的通讯畅通，不受干扰。目前尚少发现三菱产品因干扰而因起的通讯异常现象。       由于用户在设备成套时选用三菱产品仅为系统之一部分，自行配置了一定数量的周边设备，如低压电器、电机、电磁阀、传感器、仪器仪表、电子电路、电脑、各种网络及其它工控产品。其中有些产品或网络并非都具有工业标准或者未经历考验，系统集成后相互间均可能产生影响。因此在系统设计、元件选用、设备就位、安装、接排线、调试、维护等方面都有合理与否的问题，有先天条件限制也有后天人为因素，或刚运行时正常以后随着诸多原因致使环境变化而引起异常。       电器成套时为减少干扰的机会，应按有关行业规定做相关的准备工作，以杜绝隐患。鉴于 系统设计、设备就位等事宜均由用户根据各自生产情况、使用要求、资金条件等因素权衡而定，不便随意更改，这里仅从电气方面提些建议，包括：       1 设备就位----------在整个系统大原则已确定的情况下（包括电气柜内的元件），参照原理，尽力做到布置合理，便于减少无效排线路径以降低有害因素。       2 排线------------若条件所限不便详细分类也应大致分为强、弱电，并尽可能保证线缆减少并行机会以降低导线间互感。另外，弱电信号线较长时可按需要采用双绞线方式以减小分布电容和互感。            3 即使在硬件上无法消除干扰，有时在部分场合中也可用增补对应程序的方法予以改善。     目前据用户反映，一般在使用了高速计数、温度控制、变频器、伺服（步进）装置等产品时容易出现干扰现象。      1 高速计数模块AISD62：       编码器与模块相距30m，出现计数时有不准（脉冲丢失）现象。安装接线要求应附合编码器与电源应单独连接，而不能通过模块电源线路径，纠正后情况改善。             2 热电偶温度模块FX2N-4AD-TC：       温度值常跳跃不定，范围为3-5℃，影响机组工作，程序中对平均采样点数之相关BFM进行了反复调整，无效果。后将补偿导线的屏蔽端改接至模块供电电源之0V，情况明显改善。其波动范围为0.1-0.3℃。在某些场合若采取以上措施仍无作用，可采用热电偶+变送器+普通A/D模块的方式，因变送器本身已形成一隔离环节，故能在较大程度上解决数值扰动问题。           3 定位模块 FX1S（1N）、FX2N-1PG、FX2N-10（20）GM：       有关定位模块与伺服装置的抗干扰措施可参阅产品使用手册，这里简单解释一下与步进电机驱动器相连的情况。不少步进电机驱动器与进口产品比较存有差别，常见的现象为因干扰脉冲引起电机失步而造成位置误差大，除了采取与伺服装置类似的方法外，较简易的做法可加装滤波器加以改善。由于脉冲驱动类装置的工作频率范围较宽，并不知其输入(出)阻抗，难以计算，故勿轻易加装自制滤波器一类的元件,选用不当不但会吸收正常的高频脉冲，而且降低系统的响应水平，应征对具体情况而定。            4 变频器FR-E500：        用户在电控柜内安装了多台了A500和E500系列变频器，运行时有多台E500变频器出现操作面板上频率显示为0，且RUN指示熄灭，但运行照常。按动任一键则恢复显示。观察中发现所有变频器接地端相连至电器柜箱体，而箱体并未接地。接地是一项较严格的工作，须做彻底，若无条件可暂不接地，做一半而舍一半，则容易引起干扰。设备运至现场正式接地后故障消除。      5 变频器FR-A500：      变频器运行时对用户控制仪表形成干扰，卸掉电机后使变频器空载运行，系统正常，初判断应为输出线噪声所致，选用FR-BLF线噪声滤波器接于变频器U、V、W端与电机之间。干扰程度明显降低。如线噪声并非来自于负载，而是源于电网输入，则可将滤波器接于进线侧R、S、T端。      6 在某些场合由于无法完全消除干扰，可在软件中增加程序，其原则为降低所受干扰数 据的灵敏度，通过定时平均运算，使之相对迟钝，不易波动。当然，它仅适合在实时要求不高的场合。       以上所涉及产品功能并技术数据仅以三菱产品为参照，相关内容也只是本人在以往工作中的一些体会，这些现象的产生远远超越某个品牌产品的范围。鉴于干扰现象的复杂性与不确定性及现场经验等原因，有些认识并不全面。望有相关经验的同行加以补充、指正，更好地维护和提高所从事产品之信誉。

FX2系列PLC构成电梯控制系统特性分析
相关行业: 电梯
2004-03-15
    摘要；文中分析了电梯的负载特性，阐述了采用梯形加速曲线的电梯理想速度曲线，结合变频器和PLC的性能，论述了电梯控制系统的构成和工作特性。阐述了电梯速度曲线产生的方法，归纳了由PLC构成的控制系统软件设计的特点。         关键词：负载特性 理想速度曲线 控制系统 软件设计             1.概述    随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。从控制方式和性能上来说，这两种方法并没有太大的区别。国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。      2.电梯理想运行曲线      根据大量的研究和实验表明,人可接受的最大加速度为am≤1.5m/s2, 加速度变化率ρm≤3m/s3,电梯的理想运行曲线按加速度可划分为三角形、梯形和正弦波形，由于正弦波形加速度曲线实现较为困难，而三角形曲线最大加速度和在启动及制动段的转折点处的加速度变化率均大于梯形曲线，即+ρm跳变到-ρm或由-ρm跳变到+ρm的加速度变化率，故很少采用，因梯形曲线容易实现并且有良好加速度变化率频繁指标，故被广泛采用，采用梯形加速度曲线电梯的理想运行曲线如图1所示：
                                                  智能变频器是为电梯的灵活调速、控制及高精度平层等要求而专门设计的电梯专用变频器，可配用通用的三相异步电动机，并具有智能化软件、标准接口、菜单提示、输入电梯曲线及其它关键参数等功能。其具有调试方便快捷，而且能自动实现单多层功能，并具有自动优化减速曲线的功能，由其组成的调速系统的爬行时间少，平层距离短，不论是双绕组电动机，还是单绕组电动机均可适用，其最高设计速度可达4m/s，其独特的电脑监控软件，可选择串行接口实现输入/输出信号的无触点控制。     变频器构成的电梯系统，当变频器接收到控制器发出的呼梯方向信号，变频器依据设定的速度及加速度值，启动电动机，达到最大速度后，匀速运行，在到达目的层的减速点时，控制器发出切断高速度信号，变频器以设定的减速度将最大速度减至爬行速度，在减速运行过程中，变频器的能够自动计算出减速点到平层点之间的距离，并计算出优化曲线，从而能够按优化曲线运行，使低速爬行时间缩短至0.3s,在电梯的平层过程中变频器通过调整平层速度或制动斜坡来调整平层精度。即当电梯停得太早时，变频器增大低速度值或减少制动斜坡值，反之则减少低速度值或增大制动斜坡值，在电梯到距平层位置4—10cm时，有平层开关自动断开低速信号，系统按优化曲线实现高精度的平层，从而达到平层的准确可靠。      3.电梯速度曲线      电梯运行的舒适性取决于其运行过程中加速度a和加速度变化率p的大小，过大的加速度或加速度变化率会造成乘客的不适感。同时，为保证电梯的运行效率，a、p的值不宜过小。能保证a、p最佳取值的电梯运行曲线称为电梯的理想运行曲线。电梯运行的理想曲线应是抛物线-直线综合速度曲线，即电梯的加、减过程由抛物线和直线构成。电梯给定曲线是否理想，直接影响实际的运行曲线。       3.1速度曲线产生方法      采用的FX2-64MR PLC，并考虑输入输出点要求增加了FX-8EYT、FX-16EYR、FX-8EYR三个扩展模块和FX2-40AW双绞线通信适配器，FX2-40AW用于系统串行通信。利用PLC扩展功能模块D/A模块实现速度理想曲线输出，事先将数字化的理想速度曲线存入PLC寄存器，程序运行时，通过查表方式写入D/A，由D/A转换成模拟量后将速度理想曲线输出。       3.2加速给定曲线的产生      8位D/A输出0～5V/0～10V，对应数字值为16进制数00～FF，共255级。若电梯加速时间在2.5～3秒之间。按保守值计算，电梯加速过程中每次查表的时间间隔不宜超过10ms。      由于电梯逻辑控制部分程序最大，而PLC运行采用周期扫描机制，因而采用通常的查表方法，每次查表的指令时间间隔过长，不能满足给定曲线的精度要求。在PLC运行过程中，其CPU与各设备之间的信息交换、用户程序的执行、信号采集、控制量的输出等操作都是按照固定的顺序以循环扫描的方式进行的，每个循环都要对所有功能进行查询、判断和操作。这种顺序和格式不能人为改变。通常一个扫描周期，基本要完成六个步骤的工作，包括运行监视、与编程器交换信息、与数字处理器交换信息、与通讯处理器交换信息、执行用户程序和输入输出接口服务等。在一个周期内，CPU对整个用户程序只执行一遍。这种机制有其方便的一面，但实时性差。过长的扫描时间，直接影响系统对信号响应的效果，在保证控制功能的前提下，最大限度地缩短CPU的周期扫描时间是一个很复杂的问题。一般只能从用户程序执行时间最短采取方法。电梯逻辑控制部分的程序扫描时间已超过10ms，尽管采取了一些减少程序扫描时间的办法，但仍无法将扫描时间降到10ms以下。同时，制动段曲线采用按距离原则，每段距离到的响应时间也不宜超过10ms。为满足系统的实时性要求，在速度曲线的产生方式中，采用中断方法，从而有效地克服了PLC扫描机制的限制。      起动加速运行由定周期中断服务程序完成。这种中断不能由程序进行开关，一旦设定，就一直按设定时间间隔循环中断，所以，起动运行条件需放在中断服务程序中，在不满足运行条件时，中断即返回。      3.3减速制动曲线的产生      为保证制动过程的完成，需在主程序中进行制动条件判断和减速点确定。在减速点确定之前，电梯一直处于加速或稳速运行过程中。加速过程由固定周期中断完成，加速到对应模式的最大值之后，加速程序运行条件不再满足，每次中断后，不再执行加速程序，直接从中断返回。电梯以对应模式的最大值运行，在该模式减速点到后，产生高速计数中断，执行减速服务程序。在该中断服务程序中修改计数器设定值的条件，保证下次中断执行。      在PLC的内部寄存器中，减速曲线表的数值由大到小排列，每次中断都执行一次“表指针加1”操作，则下一次中断的查表值将小于本次中断的查表值。门区和平层区的判断均由外部信号给出，以保证减速过程的可靠性。       4.电梯控制系统      4.1电梯控制系统特性      在电梯运行曲线中的启动段是关系到电梯运行舒适感指标的主要环节,而舒适感又与加速度直接相关,根据控制理论,要使某个量按预定规律变化必须对其进行直接控制,对于电梯控制系统来说,要使加速度按理想曲线变化就必须采用加速度反馈,根据电动机的力矩方程式:M—MZ=ΔM=J（dn/dt），可见加速度的变化率反映了系统动态转距的变化，控制加速度就控制系统的动态转距ΔM=M—MZ。故在此段采用加速度的时间控制原则，当启动上升段速度达到稳态值的90%时，将系统由加速度控制切换到速度控制，因为在稳速段，速度为恒值控制波动较小，加速度变化不大，且采用速度闭环控制可以使稳态速度保持一定的精度，为制动段的精确平层创造条件。在系统的速度上升段和稳速段虽都采用PI调节器控制，但两段的PI参数是不同的，以提高系统的动态响应指标。      在系统的制动段，即要对减速度进行必要的控制，以保证舒适感，又要严格地按电梯运行的速度和距离的关系来控制，以保证平层的精度。在系统的转速降至120r/min之前，为了使两者得到兼顾，采取以加速度对时间控制为主，同时根据在每一制动距离上实际转速与理论转速的偏差来修正加速度给定曲线的方法。例如在距离平层点的某一距离L处，速度应降为 Vm/s，而实际转速高为V′m/s，则说明所加的制动转距不够，因此计算出此处的给定减速度值-ag后，使其再加上一个负偏差ε，即使此处的减速度给定值修正为-（ag+ε）使给定减速度与实际速度负偏差加大，从而加大了制动转距，使速度很快降到标准值，当电动机的转速降到120r/min 以后，此时轿厢距平层只有十几厘米，电梯的运行速度很低，为防止未到平层区就停车的现象出现，以使电梯能较快地进入平层区，在此段采用比例调节，并采用时间优化控制，以保证电梯准确及时地进入平层区，以达到准确可靠平层。       4.2电梯控制构成      由于电梯的运行是根据楼层和轿厢的呼叫信号、行程信号进行控制，而楼层和轿厢的呼叫是随机的，因此，系统控制采用随机逻辑控制。即在以顺序逻辑控制实现电梯的基本控制要求的基础上，根据随机的输入信号，以及电梯的相应状态适时的控制电梯的运行。另外，轿厢的位置是由脉冲编码器的脉冲数确定，并送PLC的计数器来进行控制。同时，每层楼设置一个接近开关用于检测系统的楼层信号。      为便于观察，对电梯的运行方向以及电梯所在的楼层进行显示，采用LED和发光管显示，而对楼层和轿厢的呼叫信号以指示灯显示(开关上带有指示灯)。      为了提高电梯的运行效率和平层的精度，系统要求PLC能对轿厢的加、减速以及制动进行有效的控制。根据轿厢的实际位置以及交流调速系统的控制算法来实现。为了电梯的运行安全，系统应设置可靠的故障保护和相应的显示。采用PLC实现的电梯控制系统由以下几个主要部分构成。     4.2.1PLC控制电路：PLC接收来自操纵盘和每层呼梯的召唤信号、轿厢和门系统的功能信号以及井道和变频器的状态信号，经程序判断与运算实现电梯的集选控制。PLC在输出显示和监控信号的同时，向变频器发出运行方向、启动、加/减速运行和制动停梯等信号。     4.2.2电流、速度双闭环电路：变频器本身设有电流检测装置，由此构成电流闭环；通过和电机同轴联接的旋转编码器，产生a、b两相脉冲进入变频器，在确认方向的同时，利用脉冲计数构成速度闭环。      4.2.3位移控制电路：电梯作为一种载人工具，在位势负载状态下，除要求安全可靠外，还要求运行平稳，乘坐舒适，停靠准确。采用变频调速双环控制可基本满足要求，利用现有旋转编码器构成速度环的同时，通过变频器的PG卡输出与电机速度及电梯位移成比例的脉冲数，将其引入PLC的高速计数输入端口，通过累计脉冲数，经式（1）计算出脉冲当量，由此确定电梯位置。电梯位移                                                          h=SI            式中I—累计脉冲数；      S—脉冲当量；                                              S = plD / (pr) （1）                l—减速比；     D—牵引轮直径；     P—旋转编码器每转对应的脉冲数；    r—PG卡分频比。       4.2.4端站保护：当电梯定向上行时，上行方向继电器、快车辅助接触器、快车运行接触器、门锁继电器、上行接触器均得电吸合，抱闸打开，电梯上行。当轿厢碰到上强迫换速开关时，PLC内部锁存继电器得电吸合，定时器Tim10、Tim11开始定时，其定时的时间长短可视端站层距和梯速设定。上强迫换速开关动作后，电梯由快车运行转为慢车运行，正常情况下，上行平层时电梯应停车。如果轿厢未停而继续上行，当Tim10设定值减到零时，其常闭点断开，慢车接触器和上行接触器失电，电梯停止运行。在骄厢碰到上强迫换速开关后，由于某些原因电梯未能转为慢车运行，及快车运行接触器未能释放，当Tim11 设定值减到零时，其常闭点断开，快车运行接触器和上行接触器均失电，电梯停止运行。因此，不管是慢车运行还是快车运行，只要上强迫换速开关发出信号，不论端站其他保护开关是否动作，借助Tim10和Tim11均能使电梯停止运行，从而使电梯端站保护更加可靠。      当电梯需要下行，只要有了选梯指令，下行方向继电器得电其常开点闭合，锁存继电器被复位，Tim10和Tim11均失电，其常闭点闭合为电梯正常下行做好了准备。下端站的保护原理与上端站保护类似不再重复。       4.2.5楼层计数：楼层计数采用相对计数方式。运行前通过自学习方式，测出相应楼层高度脉冲数，对应17层电梯分别存入16个内存单元DM06～DM21。楼层计数器（CNT46）为一双向计数器，当到达各层的楼层计数点时，根据运行方向进行加1或减1计数。       运行中，高速计数器累计值实时与楼层计数点对应的脉冲数进行比较，相等时发出楼层计数信号，上行加1，下行减1。为防止计数器在计数脉冲高电平期间重复计数，采用楼层计数信号上沿触发楼层计数器。      4.2.6快速换速：当高速计数器值与快速换速点对应的脉冲数相等时，若电梯处于快速运行且本层有选层信号，发快速换速信号。若电梯中速运行或虽快速运行但本层无选层信号，则不发换速信号。      4.2.7门区信号：当高速计数器CNT47数值在门区所对应脉冲数范围内时，发门区信号。      4.2.8脉冲信号故障检测：脉冲信号的准确采集和传输在系统中显得尤为重要，为检测旋转编码器和脉冲传输电路故障，设计了有无脉冲信号和错漏脉冲检测电路，通过实时检测确保系统正常运行。为消除脉冲计数累计误差，在基站设置复位开关，接入PLC高速计数器CNT47的复位端。      5.软件设计特点      5.1采用优先级队列      根据电梯所处的位置和运行方向，在编程中，采用了四个优先级队列，即上行优先级队列、上行次优先级队列、下行优先级队列、下行次优先级队列。其中，上行优先级队列为电梯向上运行时，在电梯所处位置以上楼层所发出的向上运行的呼叫信号，该呼叫信号所对应的楼层所具有的脉冲数存放的寄存器所构成的阵列。上行次优先级队列为电梯向上运行时，在电梯所处位置以下楼层所发出的向上运行的呼叫信号，该呼叫信号所对应的楼层所具有的脉冲数存放的寄存器所构成的队列。控制系统在电梯运行中实时排列的四个优先级陈列，为实现随机逻辑控制提供了基础。      5.2采用先进先出队列      根据电梯的运行方向，将同向的优先级队列中的非零单元(有呼叫时此单元为七零单元，无呼叫时则此单元为零)送入寄存器队列(先进先出队列FIFO)，利用先进先出读出指令SFRDP指令，将FIFO第一个单元中的数据送入比较寄存器。      5.3采用随机逻辑控制      当电梯以某一运行方向接近某楼层的减速位置时，判别该楼层是否有同向的呼叫信号(上行呼叫标志寄存器、下行呼叫标志寄存器、有呼叫请求时，相应寄存器为l，否则为0)，如有，将相应的寄存器的脉冲数与比较寄存器进行比较，如相同，则在该楼层减速停车：如果不相同，则将该寄存器数据送入比较寄存器，并将原比较寄存器数据保存，执行该楼层的减速停车。该动作完毕后，将被保存的数据重新送入比较寄存器，以实现随机逻辑控制。      5.4采用软件显示      系统利用行程判断楼层，并转化成BCD码输出，通过硬件接口电路以LED显示。      5.5对变频器的控制      PLC根据随机逻辑控制的要求，可向变频器发出正向运行、反向运行、减速以及制动信号，再由变频器根据一定的控制规律和控制算法来控制电机。同时，当系统出现故障时，PLC向变频器发出信号。      5.结束语      采用MIC340电梯专用变频器构成的电梯控制系统，可实现电梯控制的智能化，但由于候梯和电梯轿内的人到达各层的人数是智能电梯无法确定的，即使采用AITP人工智能系统，传输的交通客流信息也是模糊的，为解决电梯这一垂直交通控制系统的两大不可知因素，需要我们在今后的工作中去不断的研究和探索。

发送了一些资料希望大家都来一起共同学习探讨，希望各位高手们都来为工控界作出更大的奉献。
