发表于：2013/12/10 10:25:50

#1190楼

廖工，原来300的PLCcpu是314的开关是钥匙的那种也是插MMc吗，我怎么看的比现在的要大啊。还有钥匙开关的怎么使用现在没有钥匙额。再说这个cpu的电源好像有问题啊

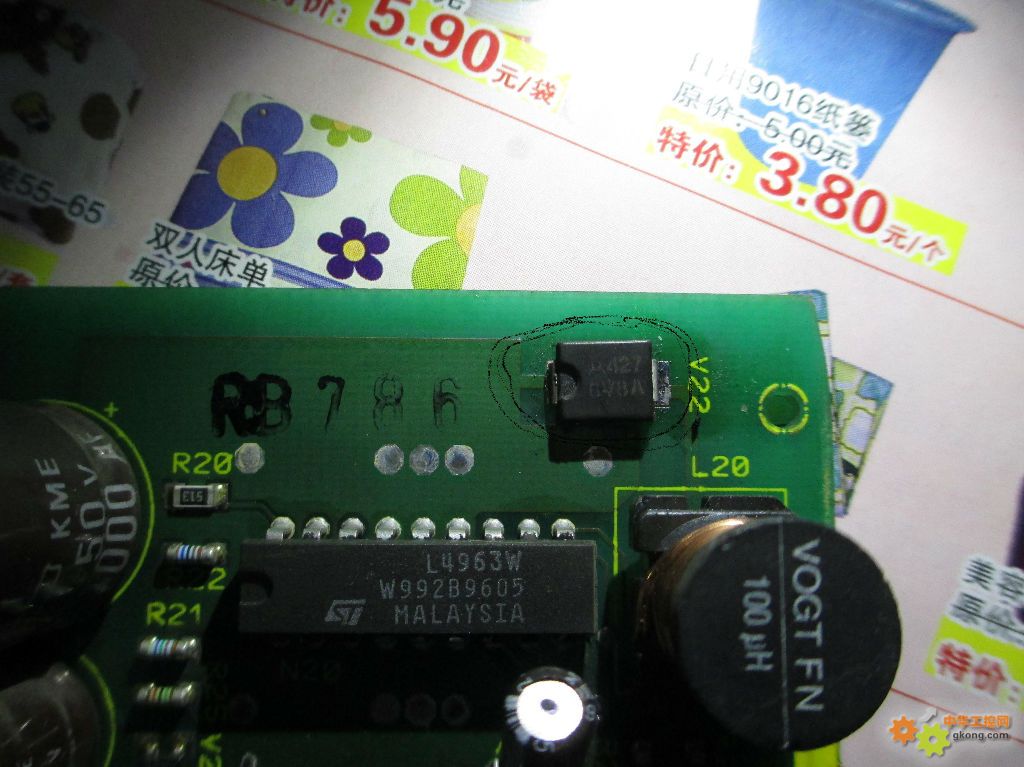

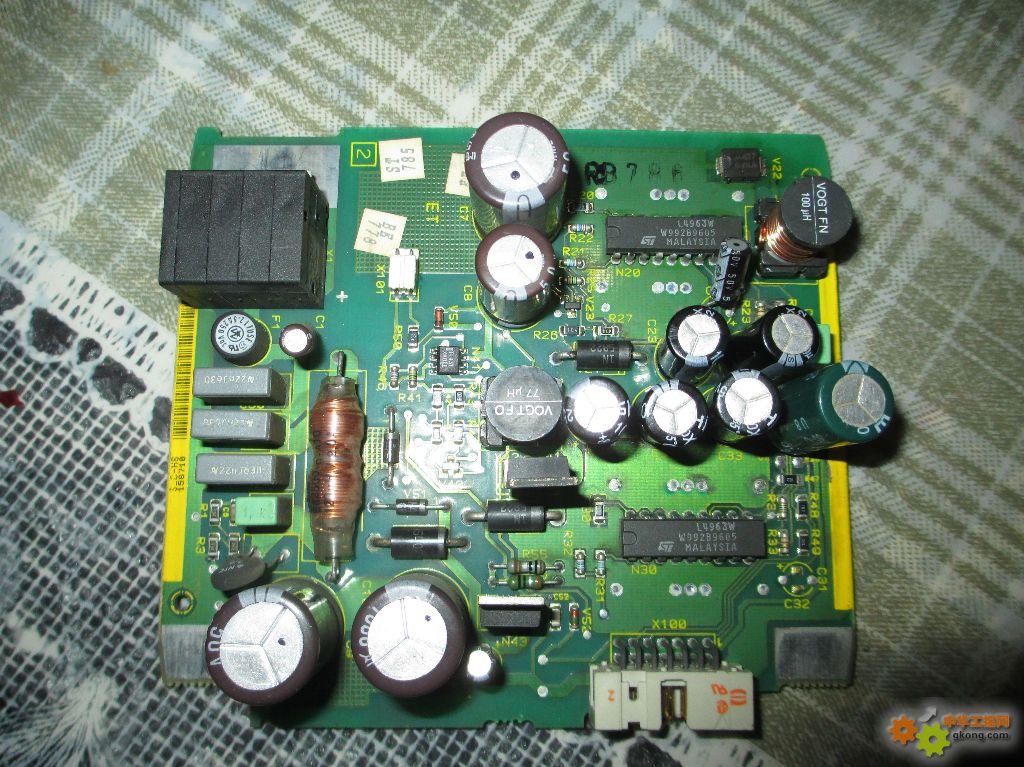

图片里那个v22通电以后就冒烟了是那里的问题啊，上电以后cpu指示灯全部闪烁。怎么修啊

[此贴子已经被作者于2013/12/10 10:26:14编辑过]

【方案】图尔克清管检测

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

649

wjg1662

文章数：22

年度积分：50

历史总积分：649

作者的所有帖子(22)

注册时间：2013/10/22

发站内信

发表于：2013/12/10 15:33:41

#1191楼

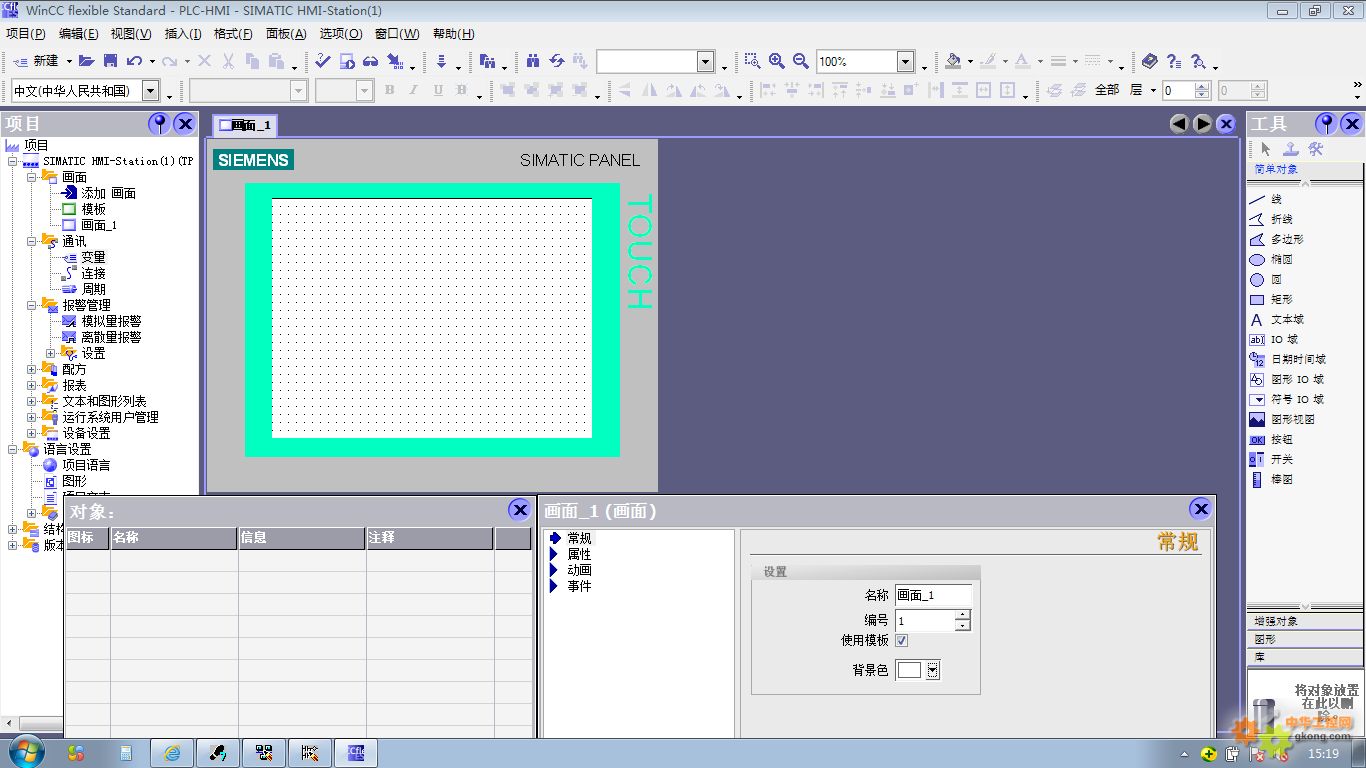

廖老师，我有个问题想请教：人机界面的画面组态与仿真实验，P185页，我生成的Wincc flexible画面如下，画面1没有滚动条。当选中项目视图中的“变量”，变量表中的变量没有象书上说的出现在对象视图中。我的符号表也生成了啊，是软件需要设置一下吗？我安装的是WinCC_flexible_2008_SP4。
谢谢！

[此贴子已经被作者于2013/12/10 16:40:34编辑过]

【方案】台达DMV视觉系统在汽车行业的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5997

liaosun

文章数：1398

年度积分：53

历史总积分：5997

作者的所有帖子(1398)

注册时间：2003/5/4

发站内信

2015论坛贡献奖

2014论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011博客贡献奖

2010博客杰出贡献奖

发表于：2013/12/10 19:57:35

#1192楼

以下是引用1634209129在2013/12/10 8:44:01的发言：
一直不太会用语句表，怎么学习这个啊？

请看“你怕语句表吗？学习语句表的几点建议”：
http://blog.gkong.com/liaochangchu_132931.ashx

我是廖常初，是一个高校的老师，曾在企业从事机械、电气技术工作，长期从事工业控制和PLC应用的教学、科研和工程应用工作。博客中的日志除注明外均为原创。愿意在此与大家探讨工控的问题！
廖常初工控博客地址：http://blog.gkong.com/blog.asp?name=liaochangchu
我曾写过几本小书：《PLC编程及应用》第3版(S7-200)、《S7-300/400 PLC应用技术》第3版、《FX系列PLC编程及应用》第2版、《S7-200 PLC编程及应用》、《PLC基础及应用》第2版（FX系列大专教材）、《西门子人机界面（触摸屏）组态与应用技术》、《西门子工业通信网络组态编程与故障诊断》、《S7-1200 PLC编程及应用》第2版、《跟我动手学S7-300/400 PLC》、《跟我动手学FX系列PLC》
机械工业出版社廖常初图书专题：http://www.gkong.com/zt/liaochangchu/

【方案】发改委：十大重点节能工程两年内需投4000亿

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5997

liaosun

文章数：1398

年度积分：53

历史总积分：5997

作者的所有帖子(1398)

注册时间：2003/5/4

发站内信

2015论坛贡献奖

2014论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011博客贡献奖

2010博客杰出贡献奖

发表于：2013/12/10 20:00:58

#1193楼

以下是引用秀全在2013/12/10 10:25:50的发言：
廖工，原来300的PLCcpu是314的开关是钥匙的那种也是插MMc吗，我怎么看的比现在的要大啊。还有钥匙开关的怎么使用现在没有钥匙额。再说这个cpu的电源好像有问题啊

图片里那个v22通电以后就冒烟了是那里的问题啊，上电以后cpu指示灯全部闪烁。怎么修啊

[此贴子已经被作者于2013/12/10 10:26:14编辑过]

带钥匙开关的CPU很古老了，芯片坏了能查到型号好办点。

我是廖常初，是一个高校的老师，曾在企业从事机械、电气技术工作，长期从事工业控制和PLC应用的教学、科研和工程应用工作。博客中的日志除注明外均为原创。愿意在此与大家探讨工控的问题！
廖常初工控博客地址：http://blog.gkong.com/blog.asp?name=liaochangchu
我曾写过几本小书：《PLC编程及应用》第3版(S7-200)、《S7-300/400 PLC应用技术》第3版、《FX系列PLC编程及应用》第2版、《S7-200 PLC编程及应用》、《PLC基础及应用》第2版（FX系列大专教材）、《西门子人机界面（触摸屏）组态与应用技术》、《西门子工业通信网络组态编程与故障诊断》、《S7-1200 PLC编程及应用》第2版、《跟我动手学S7-300/400 PLC》、《跟我动手学FX系列PLC》
机械工业出版社廖常初图书专题：http://www.gkong.com/zt/liaochangchu/

【方案】CNC | 超详细的主轴齿轮箱高低档应用说明

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5997

liaosun

文章数：1398

年度积分：53

历史总积分：5997

作者的所有帖子(1398)

注册时间：2003/5/4

发站内信

2015论坛贡献奖

2014论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011博客贡献奖

2010博客杰出贡献奖

发表于：2013/12/10 20:03:23

#1194楼

以下是引用wjg1662在2013/12/10 15:33:41的发言：
廖老师，我有个问题想请教：人机界面的画面组态与仿真实验，P185页，我生成的Wincc flexible画面如下，画面1没有滚动条。当选中项目视图中的“变量”，变量表中的变量没有象书上说的出现在对象视图中。我的符号表也生成了啊，是软件需要设置一下吗？我安装的是WinCC_flexible_2008_SP4。
谢谢！

[此贴子已经被作者于2013/12/10 16:40:34编辑过]

双击项目视图中的“变量”（“选中”是单击），能出现变量表吗？

我是廖常初，是一个高校的老师，曾在企业从事机械、电气技术工作，长期从事工业控制和PLC应用的教学、科研和工程应用工作。博客中的日志除注明外均为原创。愿意在此与大家探讨工控的问题！
廖常初工控博客地址：http://blog.gkong.com/blog.asp?name=liaochangchu
我曾写过几本小书：《PLC编程及应用》第3版(S7-200)、《S7-300/400 PLC应用技术》第3版、《FX系列PLC编程及应用》第2版、《S7-200 PLC编程及应用》、《PLC基础及应用》第2版（FX系列大专教材）、《西门子人机界面（触摸屏）组态与应用技术》、《西门子工业通信网络组态编程与故障诊断》、《S7-1200 PLC编程及应用》第2版、《跟我动手学S7-300/400 PLC》、《跟我动手学FX系列PLC》
机械工业出版社廖常初图书专题：http://www.gkong.com/zt/liaochangchu/

【方案】基于DELTA机电产品的高精密斜臂式丝网印刷机

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

649

wjg1662

文章数：22

年度积分：50

历史总积分：649

作者的所有帖子(22)

注册时间：2013/10/22

发站内信

发表于：2013/12/11 10:00:12

#1195楼

廖老师，我照您的方法今天重新将实验做了两遍，无论是单击还是双击，对象视图中还是不能生成符号表中定义好的变量。单击没有反应，双击时只是画面编缉器窗口“画面1”标签旁边多出现一个“变量”标签。

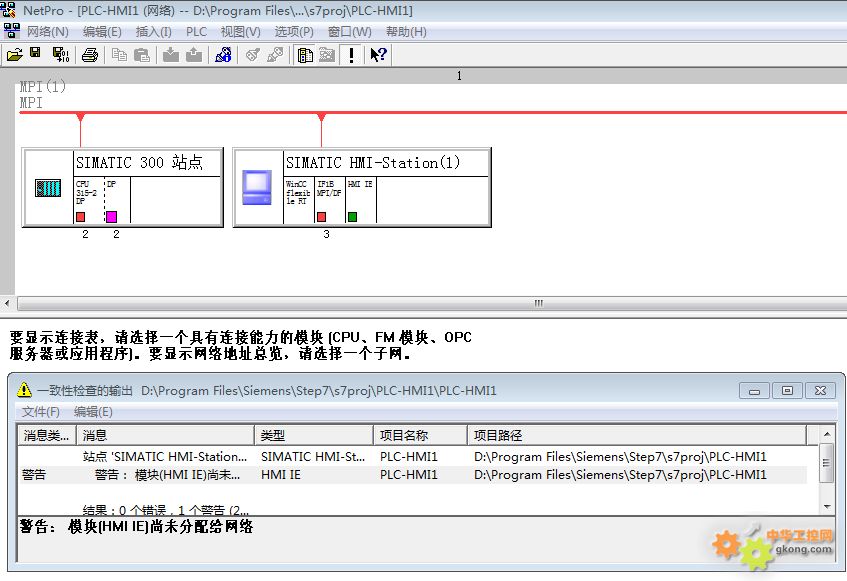

在第二步（2.建立两个站点的连接），保存和编译网络组态信息时，出现一个警告：模块（HMI IE）尚未分配给网络。我做了四遍都有这个警告。见下图
请廖老师有时间帮忙分析一下原因！谢谢!

[此贴子已经被作者于2013/12/11 10:09:01编辑过]

【方案】台达自动化产品在药厂层间提升机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5997

liaosun

文章数：1398

年度积分：53

历史总积分：5997

作者的所有帖子(1398)

注册时间：2003/5/4

发站内信

2015论坛贡献奖

2014论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011博客贡献奖

2010博客杰出贡献奖

发表于：2013/12/11 20:25:51

#1196楼

以下是引用wjg1662在2013/12/11 10:00:12的发言：
廖老师，我照您的方法今天重新将实验做了两遍，无论是单击还是双击，对象视图中还是不能生成符号表中定义好的变量。单击没有反应，双击时只是画面编缉器窗口“画面1”标签旁边多出现一个“变量”标签。
在第二步（2.建立两个站点的连接），保存和编译网络组态信息时，出现一个警告：模块（HMI IE）尚未分配给网络。我做了四遍都有这个警告。见下图
请廖老师有时间帮忙分析一下原因！谢谢!

[此贴子已经被作者于2013/12/11 10:09:01编辑过]

PLC符号表中的符号不能自动进入WinCC flexible的变量表，需要在WinCC flexible的变量表中生成变量。可以将项目视图中的“变量”拖放到对象视图。
你可以打开随书光盘中的例程PLC_HIM，按书上的要求作些操作，再自已生成项目。
可以看看我的《西门子人机界面……》。

我是廖常初，是一个高校的老师，曾在企业从事机械、电气技术工作，长期从事工业控制和PLC应用的教学、科研和工程应用工作。博客中的日志除注明外均为原创。愿意在此与大家探讨工控的问题！
廖常初工控博客地址：http://blog.gkong.com/blog.asp?name=liaochangchu
我曾写过几本小书：《PLC编程及应用》第3版(S7-200)、《S7-300/400 PLC应用技术》第3版、《FX系列PLC编程及应用》第2版、《S7-200 PLC编程及应用》、《PLC基础及应用》第2版（FX系列大专教材）、《西门子人机界面（触摸屏）组态与应用技术》、《西门子工业通信网络组态编程与故障诊断》、《S7-1200 PLC编程及应用》第2版、《跟我动手学S7-300/400 PLC》、《跟我动手学FX系列PLC》
机械工业出版社廖常初图书专题：http://www.gkong.com/zt/liaochangchu/

【方案】台达AH500中型PLC在12轴圆网印花机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

649

wjg1662

文章数：22

年度积分：50

历史总积分：649

作者的所有帖子(22)

注册时间：2013/10/22

发站内信

发表于：2013/12/11 20:47:15

#1197楼

廖老师，您有组态软件WinCC的书吗？我听一些工程师说：触摸屏用Step7组态就可以了，WinCC flexible他们都没用过。不知他们说的对不对？我是不懂，难道公司的触摸屏都不用组态？我想学完您这本书后，再看点WinCC，我的系统是Win7旗舰版的，安装什么版本WinCC好？

[此贴子已经被作者于2013/12/11 22:06:55编辑过]

【方案】红外热像仪确保Erdinger Weissbr?u的酒桶内全是小麦啤酒——误装其他物质绝难蒙混过关！

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

755

824861410

文章数：56

年度积分：50

历史总积分：755

作者的所有帖子(56)

注册时间：2012/10/20

发站内信

发表于：2013/12/11 22:34:08

#1198楼

廖老师辛苦了，最近在自学高速计数器这方面的知识，遇到一些小的麻烦，请廖老师指点：
在读计数值时需要用到工作任务号100（前四个通道）跟101（后四个通道），在写的时候需要用到的工作任务号是多少啊？

学习西门子系列PLC才不久，请各位专家多多指教。

【方案】利用台达变频器产品实现应急电源控制

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5997

liaosun

文章数：1398

年度积分：53

历史总积分：5997

作者的所有帖子(1398)

注册时间：2003/5/4

发站内信

2015论坛贡献奖

2014论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011博客贡献奖

2010博客杰出贡献奖

发表于：2013/12/12 10:53:46

#1199楼

以下是引用wjg1662在2013/12/11 20:47:15的发言：
廖老师，您有组态软件WinCC的书吗？我听一些工程师说：触摸屏用Step7组态就可以了，WinCC flexible他们都没用过。不知他们说的对不对？我是不懂，难道公司的触摸屏都不用组态？我想学完您这本书后，再看点WinCC，我的系统是Win7旗舰版的，安装什么版本WinCC好？

[此贴子已经被作者于2013/12/11 22:06:55编辑过]

WinCC是上位机用的监控软件，WinCC flexible是人机界面的组态软件。我有本《西门子人机界面……》的书。Win7要装WinCC flexible 2008 SP4。可在工业库网站下载。
