开关量晶体管输出信号

1093

qulincai007

文章数：68

年度积分：50

历史总积分：1093

作者的所有帖子(68)

注册时间：2013/11/22

发站内信

发表于：2014/1/18 11:43:03

#0楼

哪位高手能解释一下吗？NPN触发时，4号线/黑色，输出的是低电平还是高电平？PNP触发时，4号线/黑丝，输出的是低电平还是高电平？在实际仪表应用中，端口是不是只有3、4号线。电源线是藏在电路板里的？

【方案】汽化过氧化氢生物净化中的除湿|维萨拉

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

9620

Kate

文章数：1123

年度积分：68

历史总积分：9620

作者的所有帖子(1123)

注册时间：2002/3/24

发站内信

发表于：2014/1/18 12:19:12

#1楼

NPN为低、PNP为高。

人有人意我有我意合得人意恐非我意合得我意恐非人意人意我意恐非天意合得天意自然如意

【方案】基于台达变频器同步解决方案的橡胶硫化成型控制系统

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

21075

产品体验中心会员

hwl123

文章数：5845

年度积分：56

历史总积分：21075

作者的所有帖子(5845)

注册时间：2008/6/29

发站内信

2017国庆活动(三)

2016国庆活动(三)

2013辞旧迎新

晒工控工具书

2011国庆活动

发表于：2014/1/18 12:24:06

#2楼

你可以自己动手接24V电源测量一下就知道了。

【方案】热成像技术助力降低食品工业的经营成本

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

85318

ZCMY 版主

文章数：47403

年度积分：1377

历史总积分：85318

作者的所有帖子(47403)

注册时间：2004/3/16

发站内信

2018论坛贡献奖

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(三)

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2014相约国庆

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2014/1/18 12:26:17

#3楼

NPN输出时，控制的是0V,对应负载的+极直接连电源的+极，NPN输出（4号/黑线）接到负载负极；
PNP输出时，控制的是+级,对应负载的-极直接连电源的-极，PNP输出（4号/黑线）接到负载+极；

【方案】通用小型控制器：以紧凑型总线耦合器形式呈现的 PC 控制技术适用于众多应用领域

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18266

ZHTOK

文章数：11585

年度积分：-16

历史总积分：18266

作者的所有帖子(11585)

注册时间：2004/3/11

发站内信

2014相约国庆

发表于：2014/1/18 13:25:06

#4楼

在实际仪表应用中，端口有1,3,4号线.其中，1，3为直流电源正负极，4号线为输出信号。
通常棕色线为电源正极，兰色线为电源负极，黑色线为信号输出。

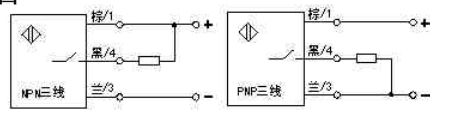

NPN三线制，负载接在正电源和输出之间，触发时，4号线/黑色，输出的是低电平，负载得电，负载中的电流流向是从正电源端经过负载到输出信号端，再经过电子开关到电源负极。
PNP三线制，负载接在负电源和输出之间，触发时，4号线/黑色，输出的是高电平，负载得电，负载中的电流流向是从正电源端经过电子开关到输出信号端，再经过负载到电源负极。

+5

【方案】在恰当的时间出于合理的原因更新监测系统|维萨拉(Vaisala)

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
