新CNC步进驱动控制板及控制软件

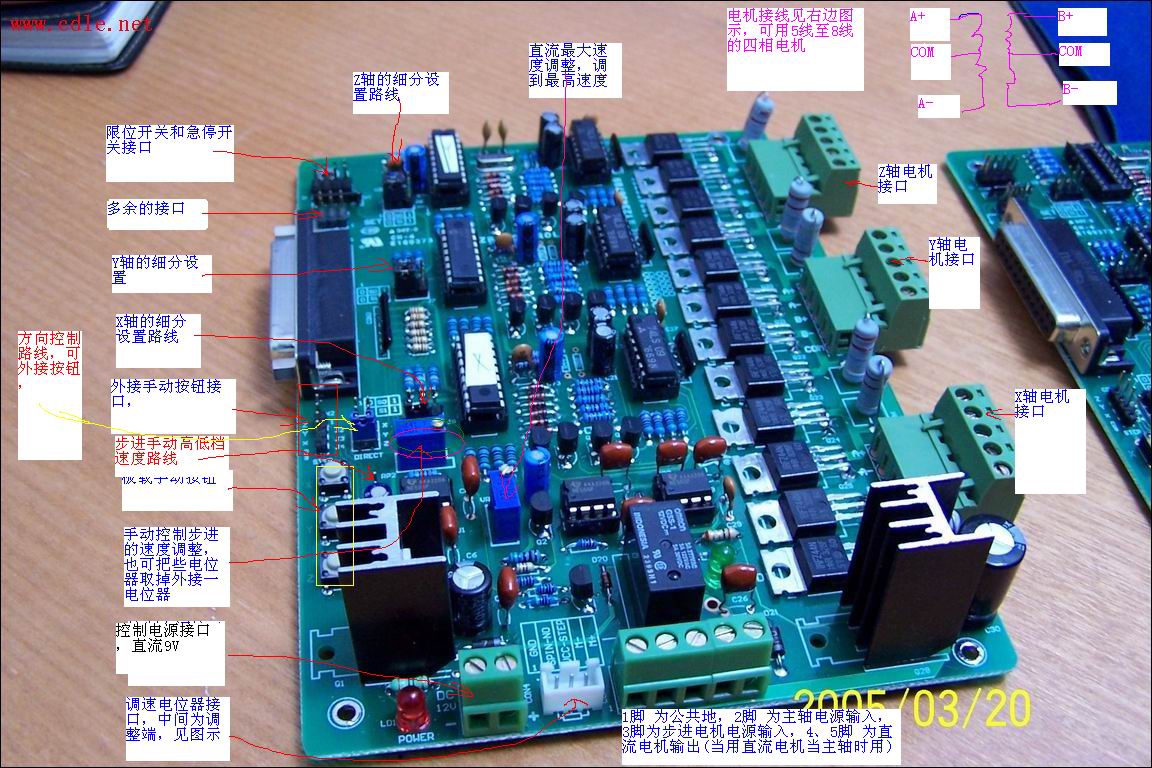

新电路板的功能
1、采用PIC单片机,细分可调整,三个轴均设有跳线调整带有细分电路,
2、实现主轴继电器控制、继电器采用OMRON的G5S-1,
可以带较大的负载,有端子外接,可直接控制电磨之类的负载,
也可外加继电器来控制。另带直流无级調速PWM,
外接一电位器即可实现无级直流电机调速。
3、可以手动控制三个步进电机的正反转,板上设有三个按键,
分别控制XYZ的手动,另有跳线选择XYZ的正反转方向,
这些也配有外接端子可在用于引至机床的按钮上来控制。
设有高低速度档,也可外接按钮来控制,
步进速度设有一精密电位器,可以調手动进给速度。
4、有机床限位开关、急停开关的外接端口,
5、MOS管采用原装IR公司的产品,电路板留有安装散热片的位置(将MOS管立起来就可安装散热片,注意:要在他们之间加绝缘垫片),加上散热片之后,电流可以达到6A以上。
6、和我的老控制板相比,接电机的端子采用拔插式的,并且安装在最外部,方便安装接线。
7、其余的多余端口全部用端口引出,方便自行扩展
----------
这是我的新电路板的功能 QQ:37250745
新电路板的功能
1、采用PIC单片机,细分可调整,三个轴均设有跳线调整带有细分电路,
2、实现主轴继电器控制、继电器采用OMRON的G5S-1,
可以带较大的负载,有端子外接,可直接控制电磨之类的负载,
也可外加继电器来控制。另带直流无级調速PWM,
外接一电位器即可实现无级直流电机调速。
3、可以手动控制三个步进电机的正反转,板上设有三个按键,
分别控制XYZ的手动,另有跳线选择XYZ的正反转方向,
这些也配有外接端子可在用于引至机床的按钮上来控制。
设有高低速度档,也可外接按钮来控制,
步进速度设有一精密电位器,可以調手动进给速度。
4、有机床限位开关、急停开关的外接端口,
5、MOS管采用原装IR公司的产品,电路板留有安装散热片的位置(将MOS管立起来就可安装散热片,注意:要在他们之间加绝缘垫片),加上散热片之后,电流可以达到6A以上。
6、和我的老控制板相比,接电机的端子采用拔插式的,并且安装在最外部,方便安装接线。
7、其余的多余端口全部用端口引出,方便自行扩展
----------
这是我的新电路板的功能 QQ:37250745
