自作的半导体测试器

几乎每一个电子线路里面都离不开晶体管、场效应管、二极管等半导体元件。大多数电子DIY者手头上应该也有不少这类东西。不知道各位电子DIY们有没有这个感觉：很多半导体元件丝印不清，很难判断其引脚排列更不用说知道它们的各种技术特性咯，只能用万用表测定所属的脚位，这样很不方便也容易误导，即使有些元件丝印还很清楚，脚位和技术特性也要通过查阅技术资料才能确定，实在是太麻烦。对于我来说，每次做电路都很痛苦。找管都很麻烦，不过当我做完这台测试器后就不同了，感觉非常棒，大伙一起来分享吧。

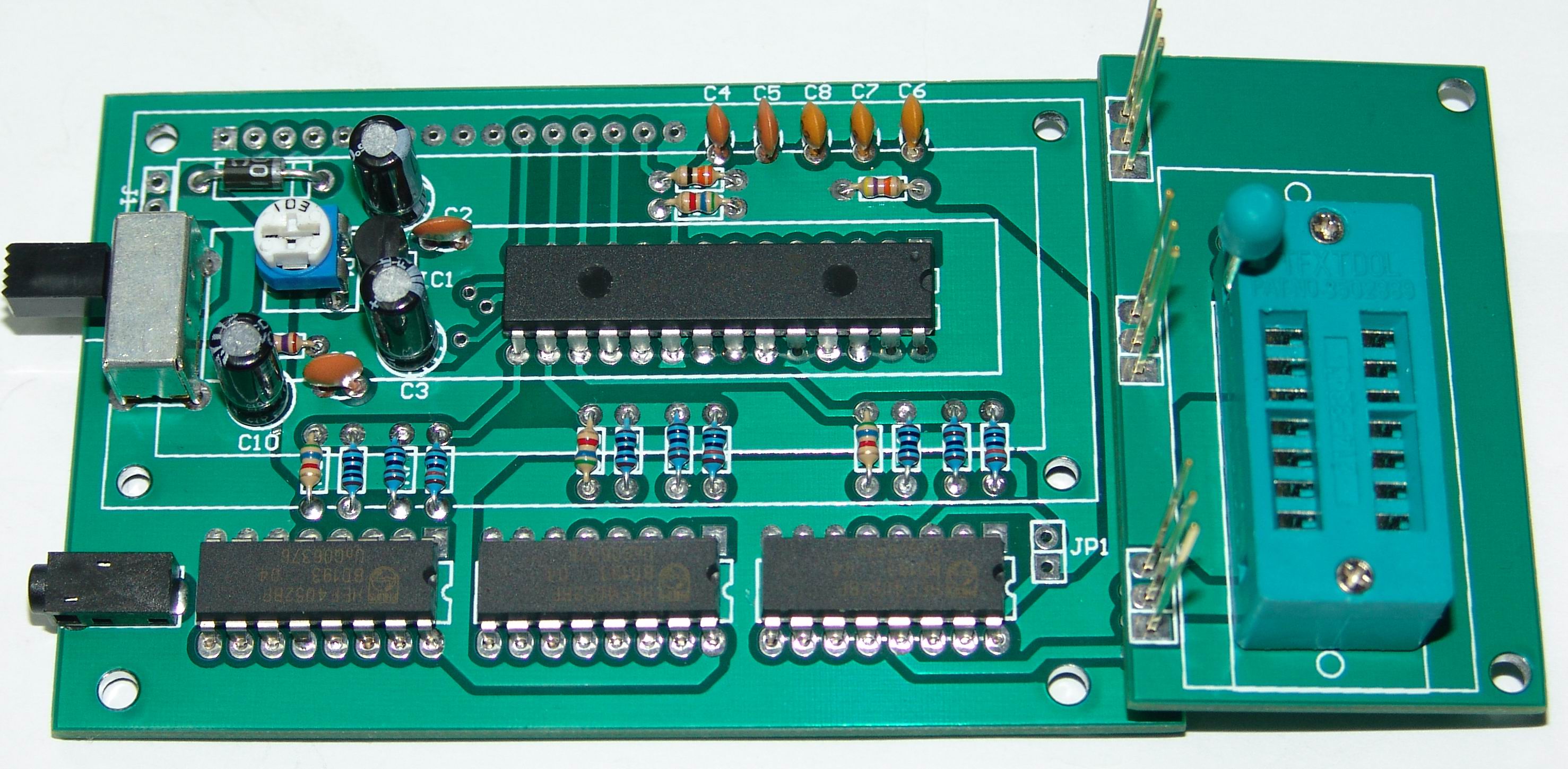

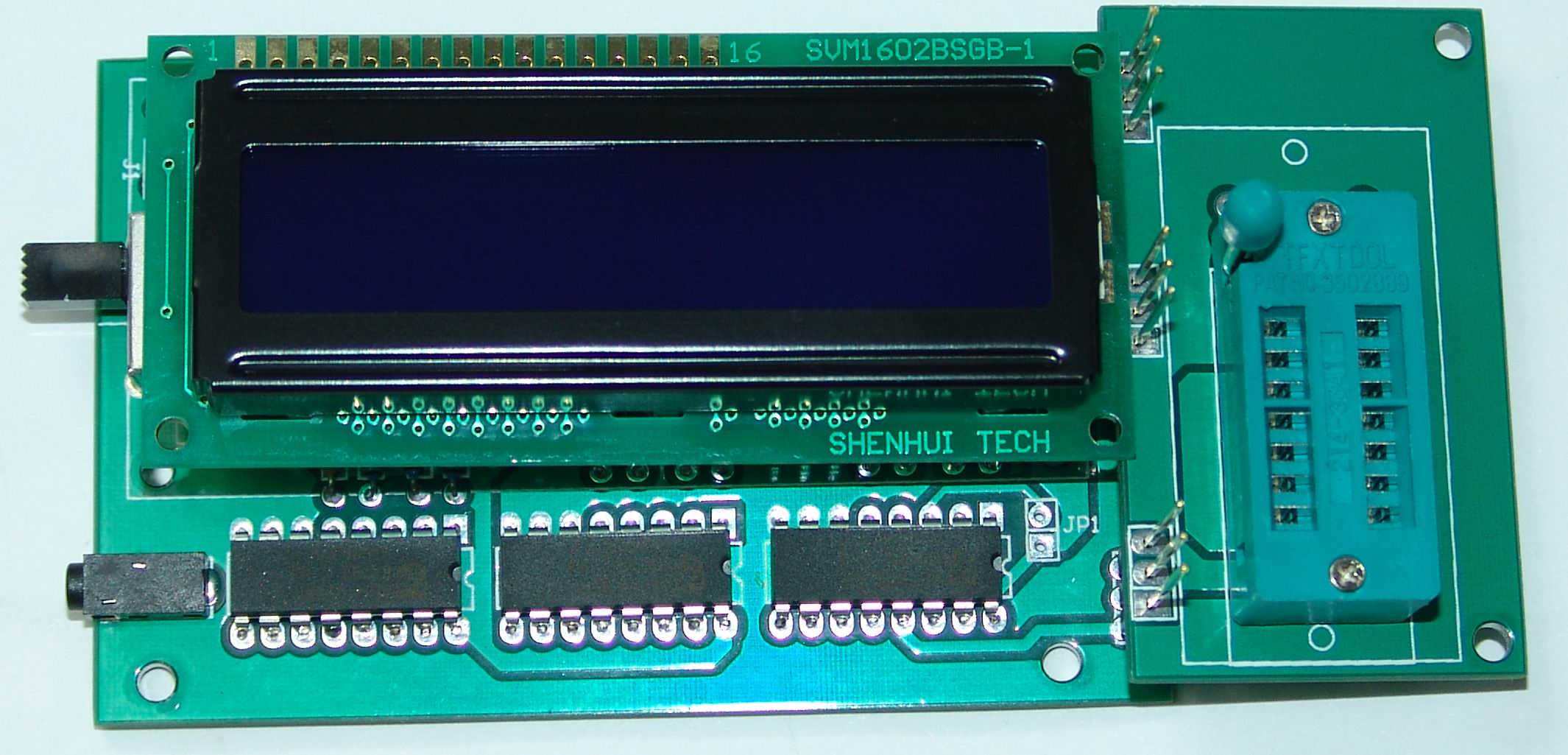

这台测试器可迅速辨认大多数常用类型的半导体元件（双极性晶体管、JFET、MOSFET、二极管）当然包括SMD元件的引脚排列，而且还能准确的计算各种不同技术参数，比如双极性晶体管的放大倍数HFE，结型场效应管（JFET）的VTH、IDSS、及RDS（on），MOSFET的阀值电压，以及二极管的正向电流/电压和漏电电流。所有这些资料都能清楚的显示在LCD屏幕上，方便、实用。对电子爱好者来说确实比较可贵。看看上面的图就知道了。
