装配电工遇到的工业电路图怎么看懂？字母和数字的组合可以用Deepseek查出个大差不差。有些电工课本里没有的图形符号硬是看不懂

50

2077392286

文章数：2

年度积分：50

历史总积分：50

作者的所有帖子(2)

注册时间：2025/7/13

发站内信

发表于：2025/7/13 23:06:36

#0楼

类似这种电工课本里没有的符号是什么意思？这种符号在哪里学？怎么学？

此帖发自手机工控论坛

【方案】虹科携手其合作伙伴Port推出新的CC-Link IE TSN 方案，以提高精度和生产力

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

22402

877476825

文章数：9378

年度积分：296

历史总积分：22402

作者的所有帖子(9378)

注册时间：2012/9/1

发站内信

2017国庆活动(三)

2017春节活动(三)

发表于：2025/7/14 14:04:41

#1楼

一般前面目录里都有介绍

不走寻常路。

【方案】HMI控制工业搅拌机

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5875

YS-W

文章数：1722

年度积分：210

历史总积分：5875

作者的所有帖子(1722)

注册时间：2003/11/5

发站内信

发表于：2025/7/14 16:46:20

#2楼

我就知道一个屏蔽线的，

【方案】华北工控：工控机在智慧楼宇综合管理平台中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

45355

YXBK 版主

文章数：20857

年度积分：283

历史总积分：45355

作者的所有帖子(20857)

注册时间：2007/4/14

发站内信

2015论坛优秀版主

2015春节活动

2013论坛优秀版主

2012论坛优秀版主

发表于：2025/7/14 23:07:12

#3楼

图片可以百图、微信、抖音里面搜

此帖发自手机工控论坛

大家一起学习

【方案】台达PLC、伺服、总线在多线切割机排线应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

9698

chengzheng

文章数：1793

年度积分：111

历史总积分：9698

作者的所有帖子(1793)

注册时间：2006/7/24

发站内信

发表于：2025/7/15 17:01:09

#4楼

最好问画图的师傅

【方案】制冷型与非制冷型红外热成像在ICI工厂内完美配合

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5790

15898151893

文章数：1724

年度积分：250

历史总积分：5790

作者的所有帖子(1724)

注册时间：2022/7/28

发站内信

发表于：2025/7/16 9:53:22

#5楼

软件里的，跟手画的有区别。

【方案】华北工控：面向环保行业中数据监测系统应用的嵌入式工业平板电脑

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4735

ddt250

文章数：895

年度积分：50

历史总积分：4735

作者的所有帖子(895)

注册时间：2016/12/26

发站内信

发表于：2025/8/4 13:37:39

#6楼

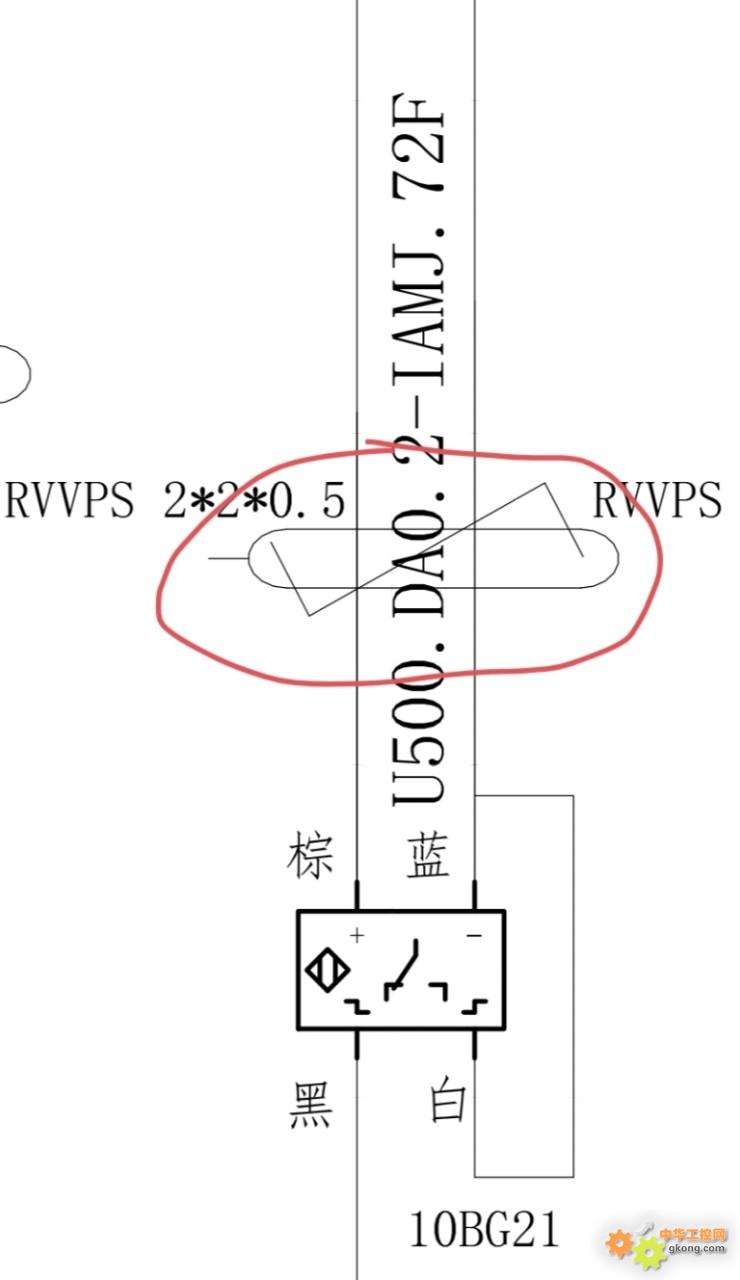

1.磁感应的接近开关。
2.和上面的编码是一套的，表示这是一个护套电缆，有编号。

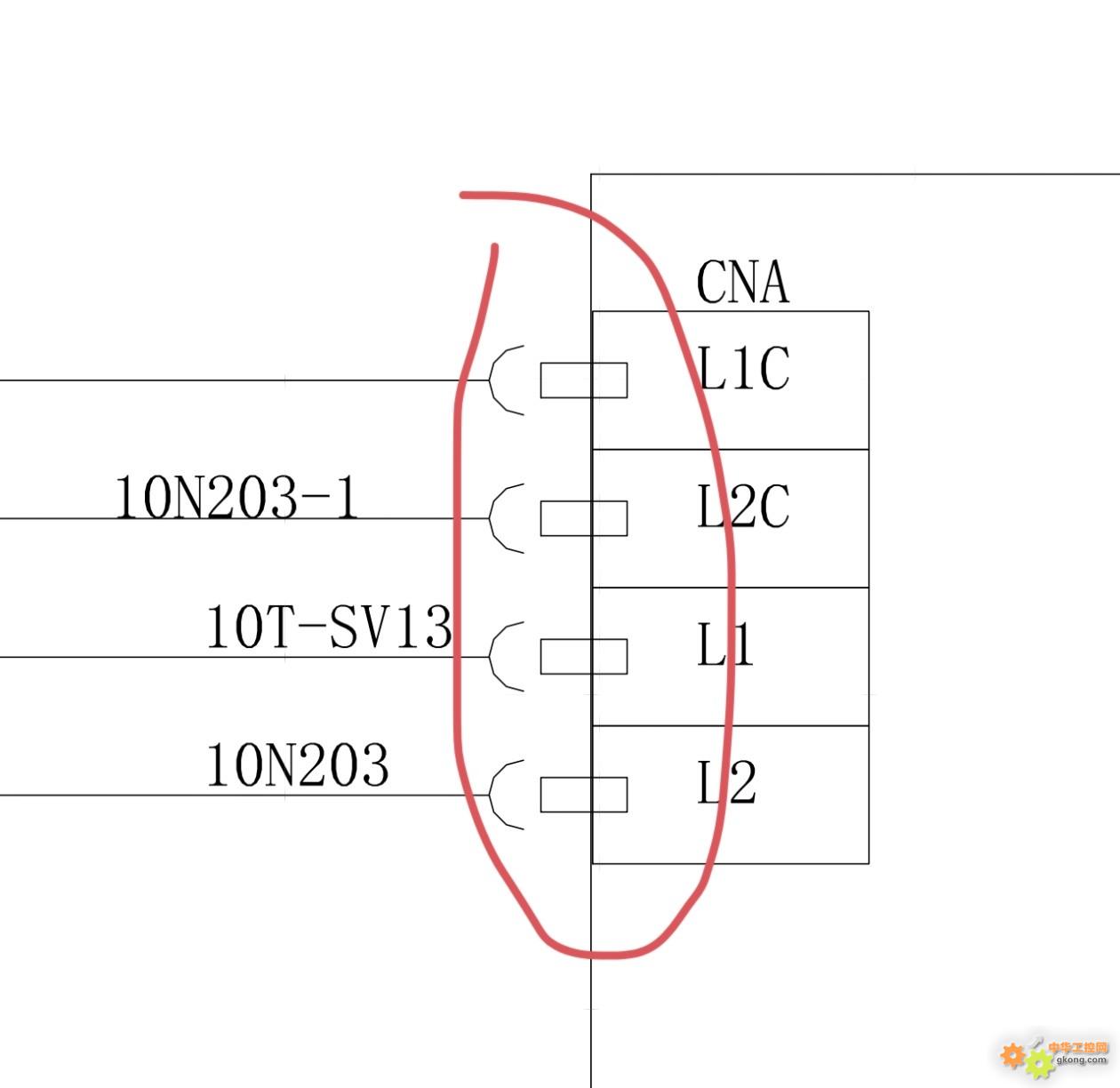

3.左边是插座，右边是插头

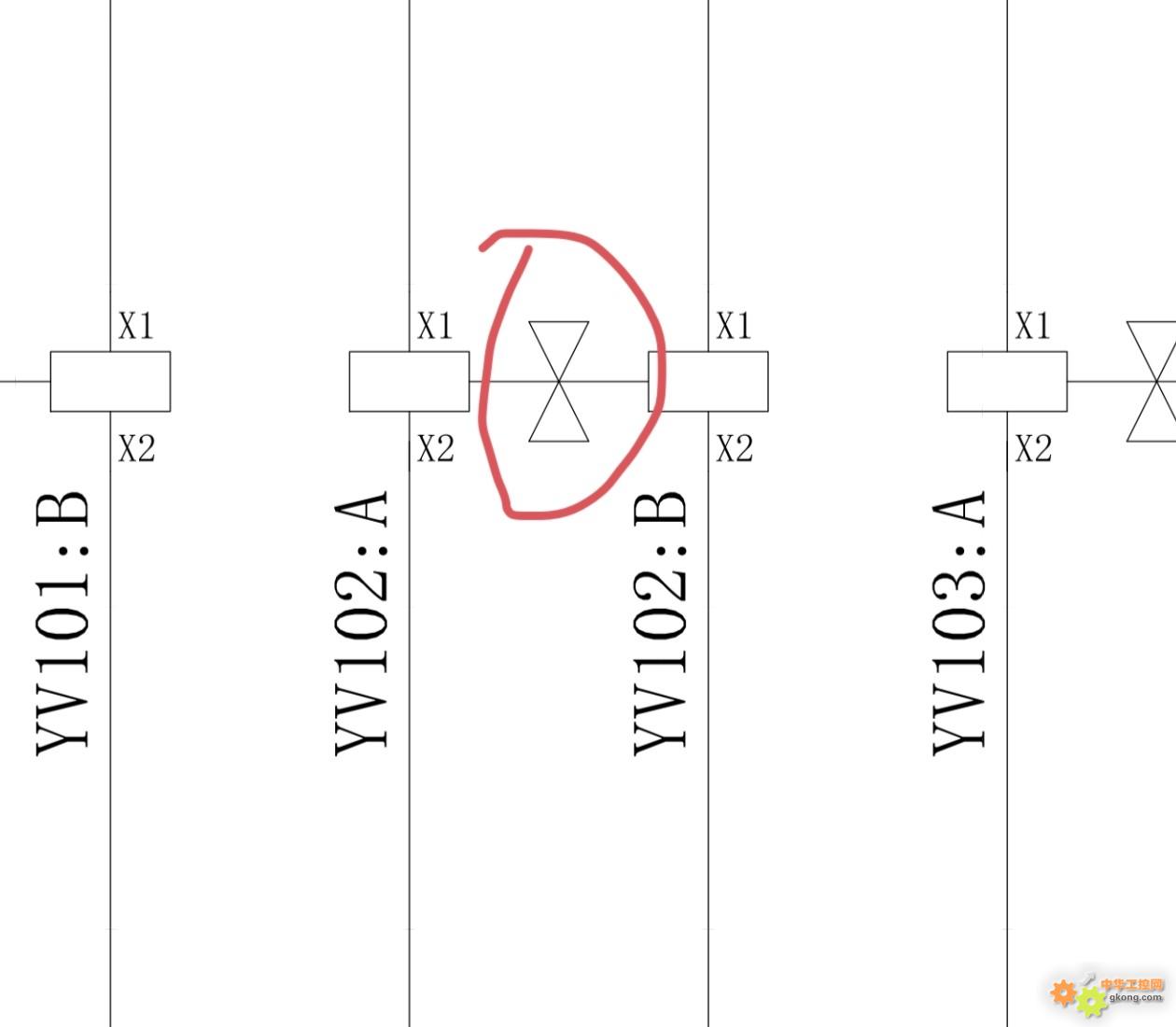

4.双电控电磁阀的阀体，左右的方块是两个电磁头。

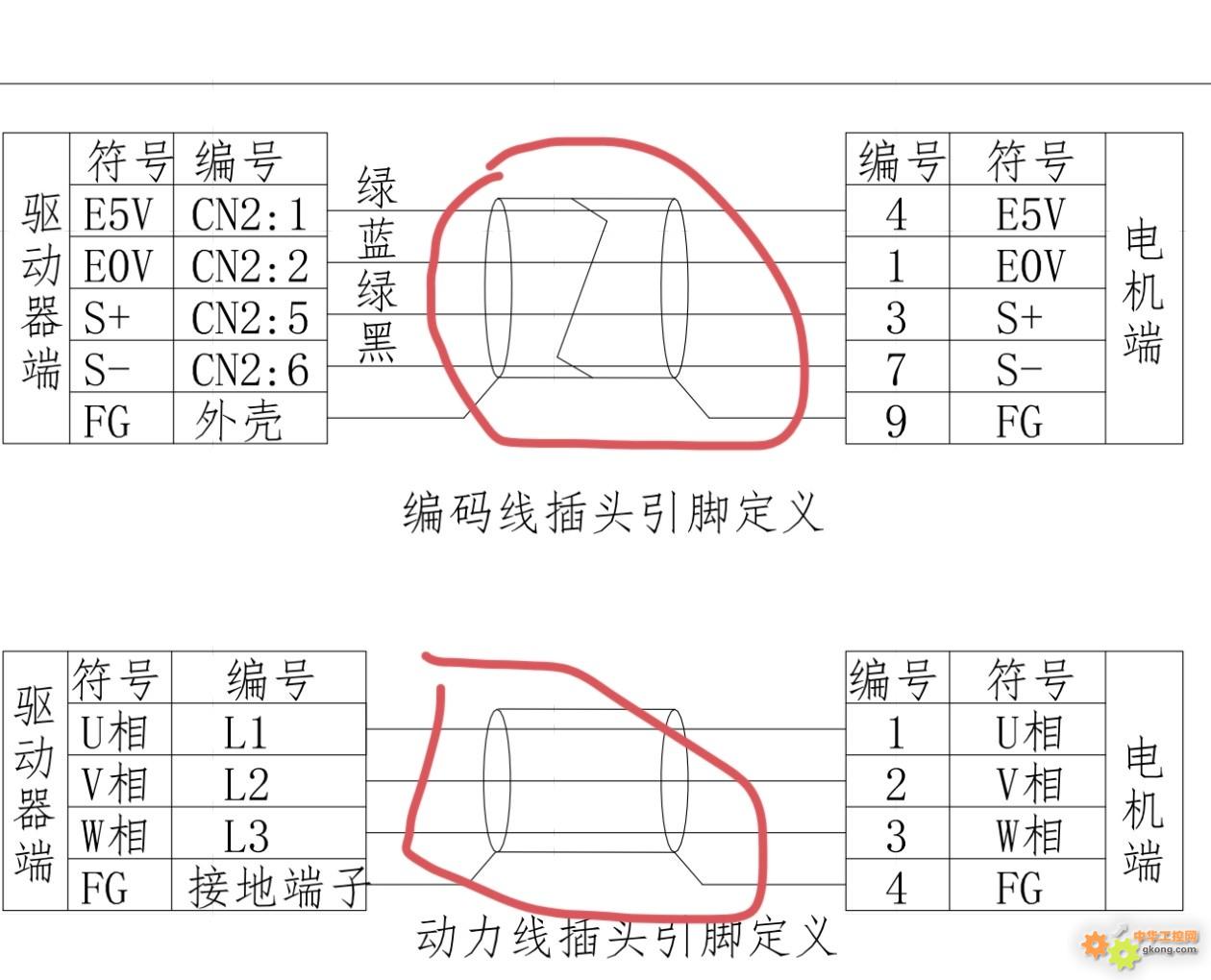

5.和RVVPS配套的，表示塑料电缆带屏蔽，线芯双绞。
6.这就是个接线端子，一般表示PLC和仪表设备的接线点。

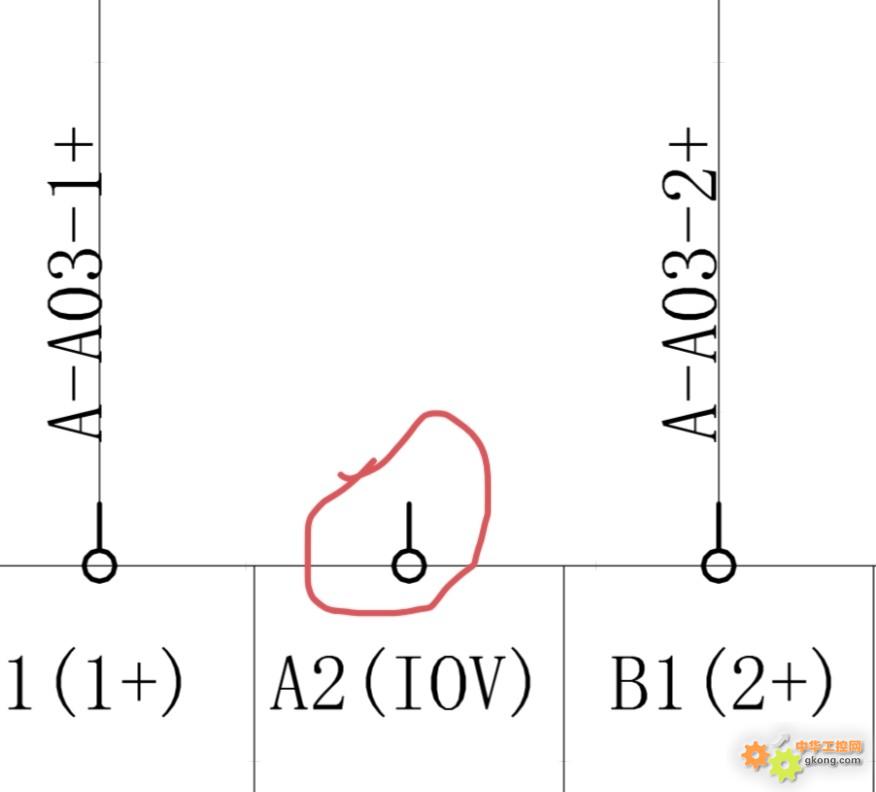

7.双绞屏蔽电缆和屏蔽电缆。

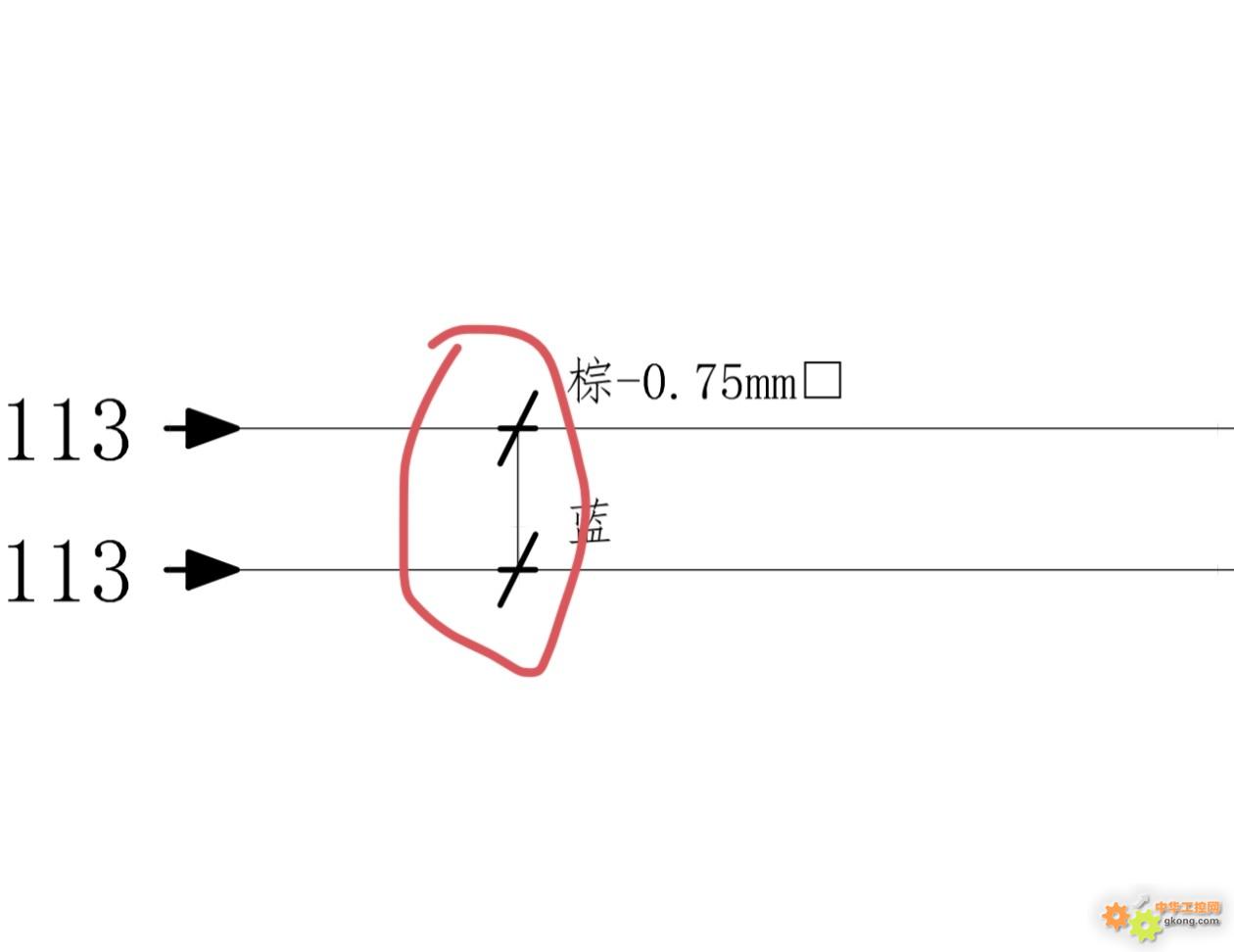

8.连接定义点标识符，标识这个电缆的平方数和颜色。

这些算是最新的IEC标准标识符，EPLAN这个软件自带的标识符和它很类似。
