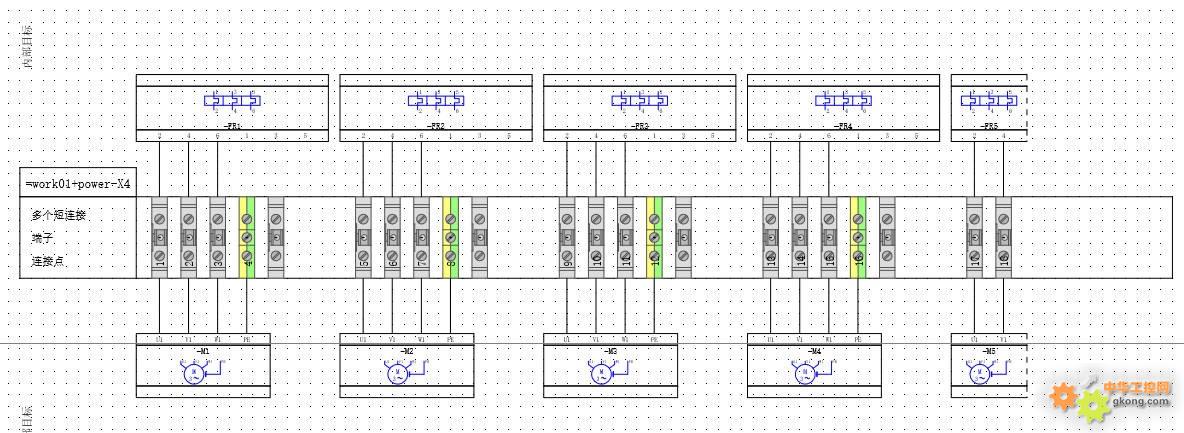

开始学习使用eplan制图没多久，在绘制端子连接图的时候发现做出来的端子都是分开一段距离，如下图所示

这种形式看着很不习惯，感觉不如用CAD自己做的直观还节省空间，看到有人用eplan做出了这样的端子连接图

这是怎么做出的？是自己做的表格模板吗？我在网上看到有人说是修改现有的表格模板，我安装的2023不知道怎么打开现有模板，有用过的吗，求指点下
