中国自动化学会专家咨询工作委员会指定宣传媒体

免费注册

广告服务 | 客服中心

您现在所在的是：

电工技术

工控论坛首页 → 电工技术 → 浏览主题：手自动往返控制回路

* 帖子主题：

手自动往返控制回路

876

435326161

文章数：46

年度积分：50

历史总积分：876

作者的所有帖子(46)

注册时间：2013/9/15

发站内信

发表于：2022/6/14 13:06:45

#0楼

2个行程开关控制电机的正反转往返动作。手自动控制方式：手动时2只脚踏开关可以点动电机正转或反转,自动时脚踩脚踏开关后可以自动往返运动。其中2头还加装2只限位保护开关。手动时做往返的行程开关需要不起作用。还加装一个急停按钮，在手动或自动时都可以停止。请大神们帮忙画个图看看

此帖发自论坛APP

【方案】赋能智慧政务 | 华北工控政务自助终端专用嵌入式计算机产品方案

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

18942

honghaii

文章数：7808

年度积分：623

历史总积分：18942

作者的所有帖子(7808)

注册时间：2006/12/5

发站内信

发表于：2022/6/14 15:32:44

#1楼

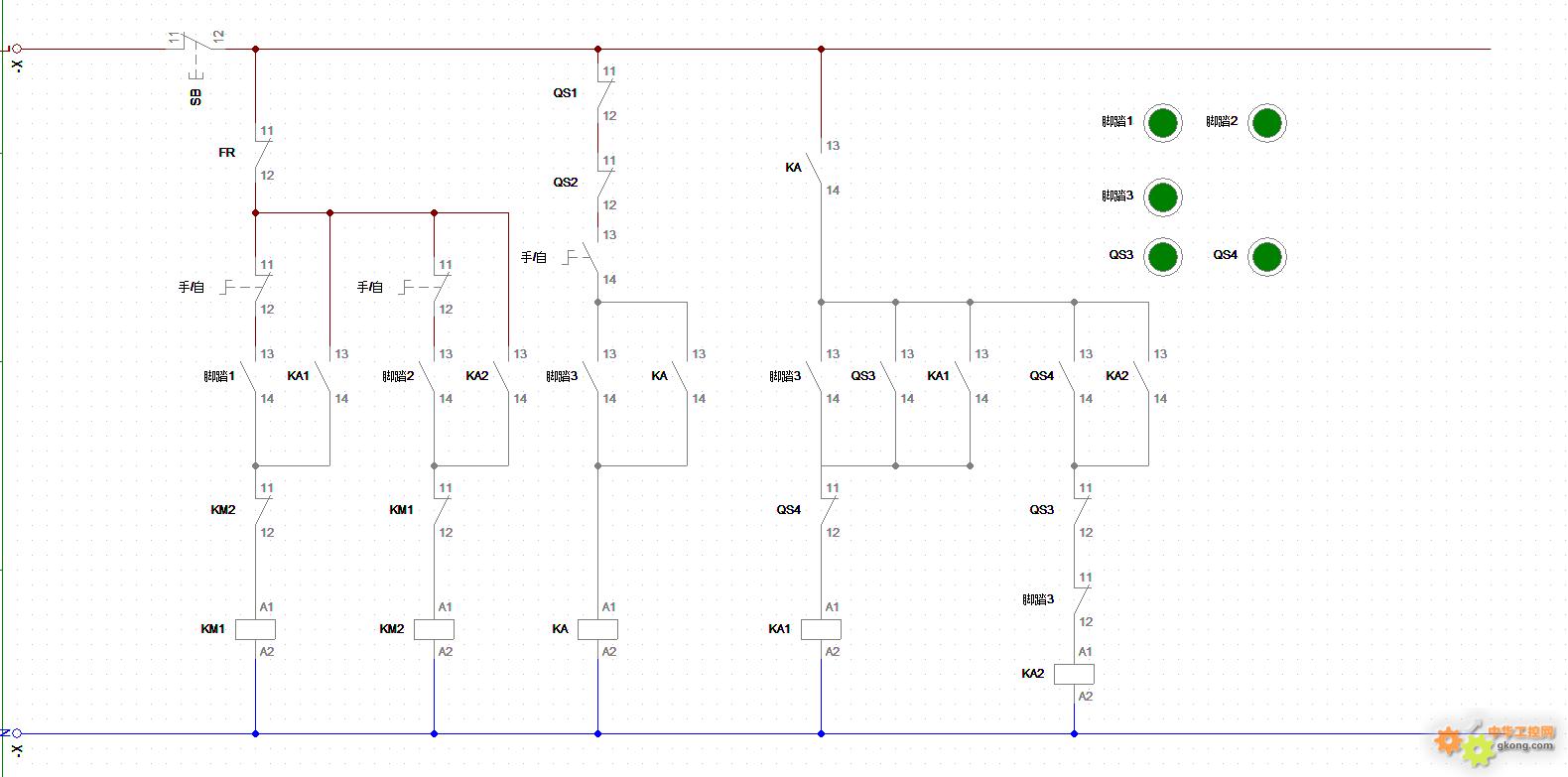

仅供参考

[此贴子已经被作者于2022/6/14 16:02:00编辑过]

【方案】菱机妙用 | 眼前一亮！新一代安全可编程控制器

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18942

honghaii

文章数：7808

年度积分：623

历史总积分：18942

作者的所有帖子(7808)

注册时间：2006/12/5

发站内信

发表于：2022/6/14 15:49:35

#2楼

想知道这个是实际应用的？自动的时候一个脚踏开关的话正常只能一个方向开启的。

【方案】DELTA VFD-F series变频器应用于恒压供水控制

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5425

第三颗牙

文章数：687

年度积分：278

历史总积分：5425

作者的所有帖子(687)

注册时间：2007/11/21

发站内信

发表于：2022/6/14 17:38:33

#3楼

回复 #1楼 honghaii

楼上的图存在问题的，当设备停在SQ4时，打自动开关就会出现自动循环运行的情况。

【方案】基于台达PLC与变频器实现供水系统自动恒压控制

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

876

435326161

文章数：46

年度积分：50

历史总积分：876

作者的所有帖子(46)

注册时间：2013/9/15

发站内信

发表于：2022/6/14 20:53:57

#4楼

回复 #2楼 honghaii

这个好像不行，试过了

此帖发自论坛APP

【方案】施耐德电气M258 PLC在流延膜挤出成型方案中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4067

gaoyingchun

文章数：479

年度积分：96

历史总积分：4067

作者的所有帖子(479)

注册时间：2009/9/19

发站内信

发表于：2022/6/15 12:15:24

#5楼

具体哪个地方不行，看了半天，是存在3楼提出的不足之处。

共同学习！！！

【方案】FLIR红外热像仪助力变电站绝缘子检测与诊断

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18942

honghaii

文章数：7808

年度积分：623

历史总积分：18942

作者的所有帖子(7808)

注册时间：2006/12/5

发站内信

发表于：2022/6/15 12:55:23

#6楼

以下是引用第三颗牙在2022/6/14 17:38:33的发言：
楼上的图存在问题的，当设备停在SQ4时，打自动开关就会出现自动循环运行的情况。

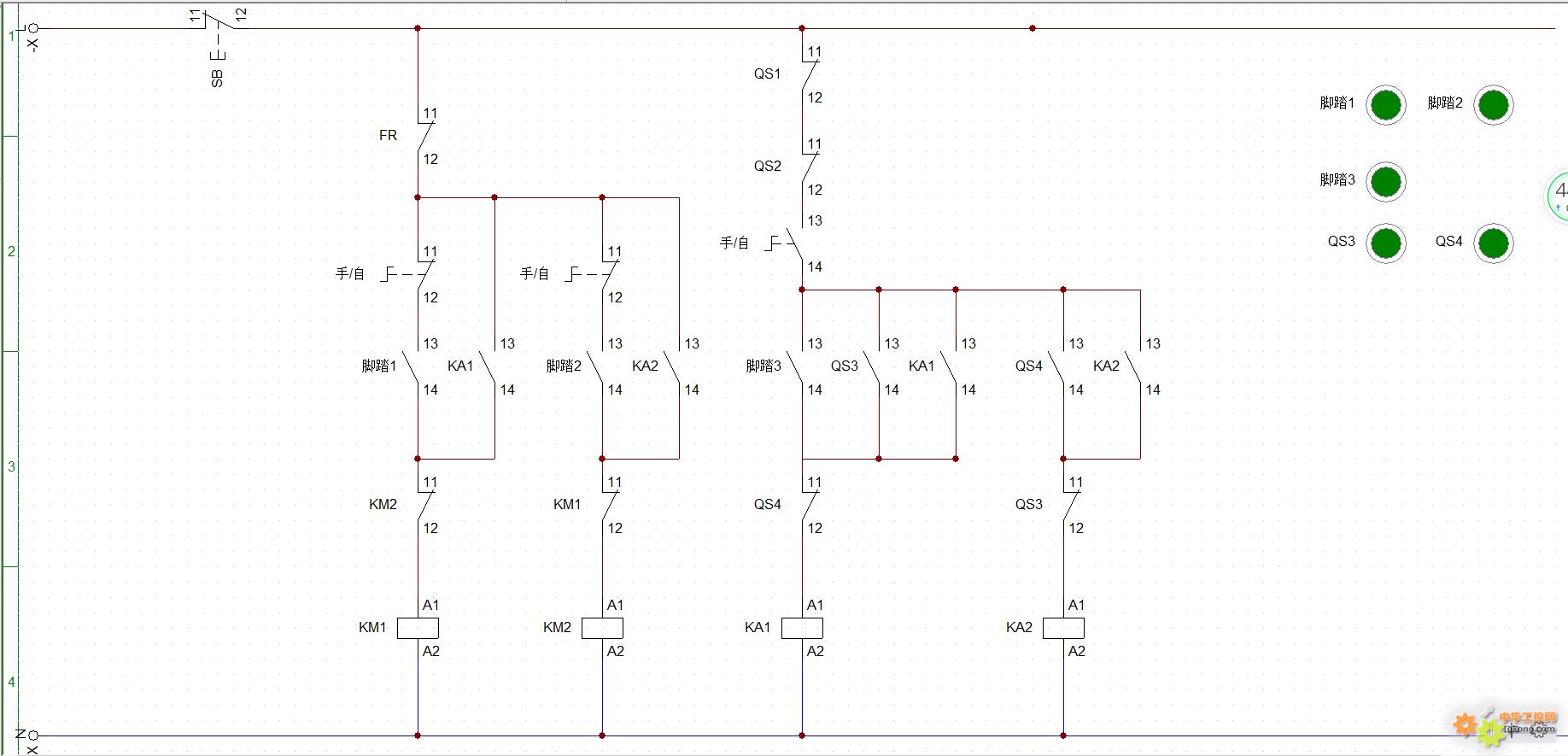

看看第二版，提提意见。

[此贴子已经被作者于2022/6/15 12:56:02编辑过]

【方案】防范电气火灾 | 华北工控可提供电气火灾监控系统专用嵌入式计算机

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4067

gaoyingchun

文章数：479

年度积分：96

历史总积分：4067

作者的所有帖子(479)

注册时间：2009/9/19

发站内信

发表于：2022/6/15 14:17:43

#7楼

没问题了，一开始没看懂为什么KA2串接脚踏3常闭点，是避免连踩脚踏造成KA1，KA2都得电的情况

共同学习！！！

【方案】英威腾CHV100A变频器在井下皮带机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5425

第三颗牙

文章数：687

年度积分：278

历史总积分：5425

作者的所有帖子(687)

注册时间：2007/11/21

发站内信

发表于：2022/6/15 14:23:19

#8楼

回复 #6楼 honghaii

功能上满足楼主要求。
但是，1、手自动开关，一般设计时选择3位开关，中间有个停止位，设备停车时，选择停止位，防止设备误动作用的。
2、还是手自动开关，建议自动触点位置放置在接触器控制回路内，即KA1\KA2上面，也是为了防止设备误动作用的。现在的控制，无论手动自动状态，当KA1或KA2的触点出现问题（粘连）时，设备都会误动作的。
搞电气控制，实现设备运转功能很简单，麻烦的是需要考虑各种非正常状态下的设备安全。

【方案】智能输送系统助力改进糖果包装

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
