S7-200/200SMART PPI口转以太网与上位机通讯

德嘉迷你型EHT-PPI用于将S7-200/200SMART PLC的PPI(RS485)口转换成网口, 实现用于网线连接上位机、触摸屏。

连接WinCC不需要用OPC ,通过TCP/IP驱动直接连接,增强通讯稳定性。

可以同时连接4台上位机(包括电脑或触摸屏)

1、对于S7-200或者S7-200 SMART可将其PPI口转成以太网进行编程（可替代编程电缆）。

2、本转换器内置S7-200TCP和S7-300TCP两种协议。

3、连接组态王、力控、KEPWare等上位监控软件时，既可以选用S7-200TCP驱动，也可选用S7-300TCP驱动，很灵活。

4、可以用网线直连WinCC，省去PC ACCESS，稳定性高，突破WinCC连接8台PLC数量的限制，使用TCP/IP驱动，最多可以达到64个。

5、对于有网口的S7-200SMART，通过迷你型ETH-PPI以太网转换器这种方式可以实现双路冗余，每一路都可以连接触摸屏或者上位机。

6、连接上位机及触摸屏的总数可达到4台。

介绍下编程软件连接设置

      迷你型ETH-PPI的参数设置是通过IE浏览器来进行设置的，此时与迷你型ETH-PPI转换器相连的PLC要上电(注：该转换器是由PLC供电的)，同时要将该转换器与计算机用网线连接好，将计算机IP地址设置为（192.168.1.100），掩码(255.255.255.0)，网关(192.168.1.1)，?最后在计算机的IE浏览器中键入192.168.1.222，就可进入该转换器的主菜单(如图所示)：
用鼠标点击[参数设置/显示]进入设置画面：

1.STEP 7 MicroWIN连接设置：

（1）打开STEP 7 MicroWIN，双击[设置PG/PC接口]，选择如下图驱动（网卡名.TCPIP.1），选好后点击确定。

（2）在下图中双击[通信]，在“远程：”框中填入迷你型ETH-PPI的IP地址，如192.168.1.10，然后点击确认。



STEP 7 MicroWIN设置完毕，现在就可以用MicroWin对西门子S7—200进行编程了！


2.STEP 7 MicroWIN SMART连接设置：
（1）打开STEP7-MicroWIN SMART，双击通信，选择电脑本地网卡驱动（网卡名.TCPIP.1），选好后点击“查找CPU”。


（2）这时编程软件会自动搜索到该以太网转换器IP地址，点击“确定”，即可连接成功。如需更改PLC IP地址的话，点击“编辑”即可更改该以太网转换器IP地址、子网掩码、网关参数，这里提示下“闪烁指示灯”以及“站名称”不可用。




（3）也可直接添加CPU，在下图框中填入SMART(PPI)的IP地址，如192.168.1.10，然后点击“确定”。



（4）注意系统块的RS485端口参数地址默认2，波特率改为187.5K



STEP 7 MicroWIN SMART设置完毕，现在就可以用STEP 7 MicroWIN SMART对西门子S7-200 SMART进行编程了！

迷你型ETH-PPI 连接WinCC设置步骤如下：

1.打开WinCC，（以WinCC7.3为例），双击变量管理，打开变量管理器，添加驱动。右键单击变量管理，在弹出的菜单中选择添加驱动“SIMATIC S7 Protocol Suite”，单击“SIMATIC S7 Protocol Suite”下的TCP/IP，在弹出的菜单中选择“系统参数”。在弹出的对话框中点击“单位”选项卡，在逻辑设备名称选框中选择驱动为：网卡名称.TCPIP.1
如下图所示：

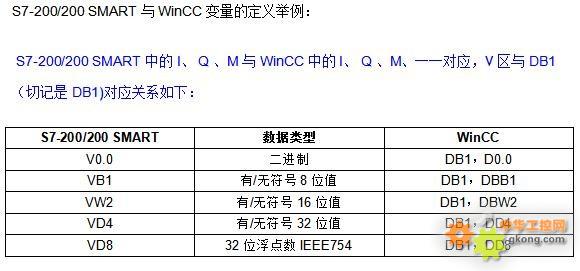

2.再回到变量管理器中，右键点击“TCP/IP”，选择“新建连接”，在TCP/IP选项下会生成一个名为NewConnection_1的新连接选项，右键单击“NewConnection_1”，在弹出的菜单中选择“连接参数”，在弹出的对话框中填写该以太网转换器的IP地址，192.168.1.10
