* 帖子主题:
台达变频器
收藏
分享到
50
1072206386
文章数:
3
年度积分:
50
历史总积分:
50
作者的所有帖子(3)
注册时间:
2020/11/14
发站内信
发表于:2021/6/9 8:28:34
#0楼

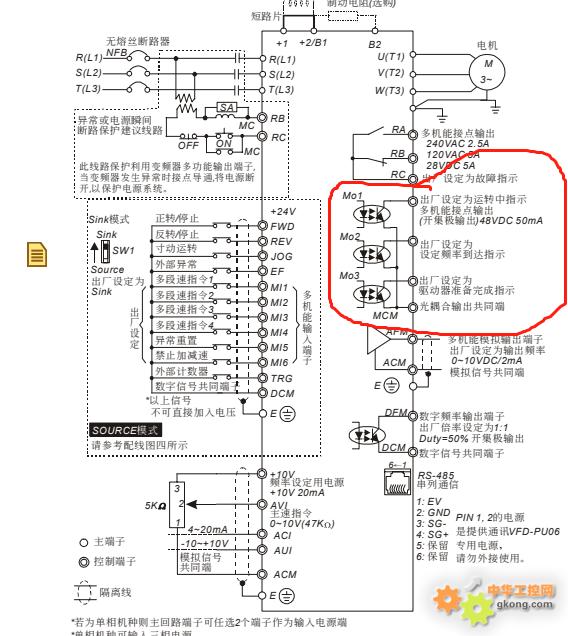

请教个问题,变频器光耦和输出,MO1\MO2\MO3\MCM端子输出是24v直接进PLC,还是输出干点,公共端接外部24V呢
【方案】
小菲课堂|灵活的FLIR可互换AutoCal?智能自标定镜头,如何突破各种检测距离的限制?
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
结帖
|
管理
41884
YXBK
版主
文章数:
19222
年度积分:
2298
历史总积分:
41884
作者的所有帖子(19222)
注册时间:
2007/4/14
发站内信
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于:2021/6/9 8:38:52
#1楼
可以理解为输出干点,这个是不带电源输出的,NPN,如果你的PLC输入也是NPN的,那就把MCM接到PLC的COM端,MO1、MO2、MO3接到PLC对应的输入端就可以了
大家一起学习
【方案】
红外热像仪应用于保障住宅安全
只看该作者
|
赞
[1]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
85127
ZCMY
版主
文章数:
47386
年度积分:
1186
历史总积分:
85127
作者的所有帖子(47386)
注册时间:
2004/3/16
发站内信
2018论坛贡献奖
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于:2021/6/9 8:43:09
#2楼
NPN集电极开路输出,如果你接DC24V负载的话,+24V直接接负载+极,0V接MCM,输出Mo.1接负载负极就行了;
【方案】
彩云之南,英威腾电源为COP15提供强大电力解决方案
只看该作者
|
赞
[1]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
50
1072206386
文章数:
3
年度积分:
50
历史总积分:
50
作者的所有帖子(3)
注册时间:
2020/11/14
发站内信
发表于:2021/6/9 8:45:01
#3楼
回复 #1楼 YXBK
谢谢,我用PNP的PLC的话,MCM就接24V,MO接输入端就可以了吧
【方案】
基于 PC 和EtherCAT的控制平台对粒子加速器进行现代化改造
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
41884
YXBK
版主
文章数:
19222
年度积分:
2298
历史总积分:
41884
作者的所有帖子(19222)
注册时间:
2007/4/14
发站内信
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于:2021/6/9 8:55:47
#4楼
以下是引用
1072206386
在
2021/6/9 8:45:01
的发言:
谢谢,我用PNP的PLC的话,MCM就接24V,MO接输入端就可以了吧
不行,PNP的用不了
大家一起学习
【方案】
灵活的、具有快速循环时间的控制技术助力提升发卡电机定子生产线效率
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
50
1072206386
文章数:
3
年度积分:
50
历史总积分:
50
作者的所有帖子(3)
注册时间:
2020/11/14
发站内信
发表于:2021/6/9 8:58:02
#5楼
回复 #4楼 YXBK
明白了,我用继电器转一下,谢谢各位
【方案】
英威腾无梭织机电子卷取送经系统解决方案
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
41884
YXBK
版主
文章数:
19222
年度积分:
2298
历史总积分:
41884
作者的所有帖子(19222)
注册时间:
2007/4/14
发站内信
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于:2021/6/9 10:07:50
#6楼

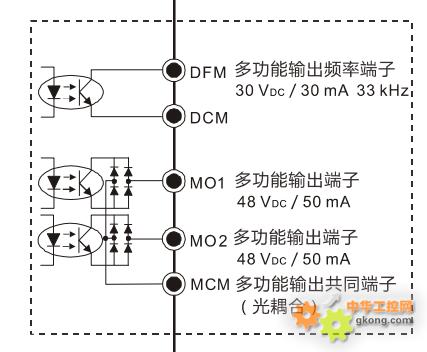

这个是MS300的,这种MCM就可以24V/0V随便接了
大家一起学习
【方案】
“码”上有惊喜——图尔克多协议以太网I/O解决方案
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
19683
877476825
文章数:
7980
年度积分:
1028
历史总积分:
19683
作者的所有帖子(7980)
注册时间:
2012/9/1
发站内信
2017国庆活动(三)
2017春节活动(三)
发表于:2021/6/9 13:52:09
#7楼
以下是引用
YXBK
在
2021/6/9 10:07:50
的发言:
这个是MS300的,这种MCM就可以24V/0V随便接了
第一次见这种,低压交直流可以通用感觉。
不走寻常路。
【方案】
CHE100在空压机上的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
5446
121111115
文章数:
1401
年度积分:
529
历史总积分:
5446
作者的所有帖子(1401)
注册时间:
2015/3/16
发站内信
2018论坛分享达人
发表于:2021/6/10 8:33:42
#8楼
小老弟,你看图分析一下那个光耦都知道那是个干接点呀,晶体管的你想要输入信号0V的话MCM接0V,想要24接24,左边二极管一发光,刺激晶体管基极,晶体管就通了呀,集电极MOX和发射极MCM就通了,所以你MCM接什么电平,MOX就是什么信号。
接下来你需要考虑PLC输入端是接受高电平还是低电平的问题了,也就是NPN还是PNP型输入(有些厂家不分这个,有些厂家是区分的),那么你对应的改变变频器MCM的接入电平就行了。你拿继电器转什么?
