西门子S7-200与S7-1500通讯实例

众所周知，西门子PLC在通讯功能上设置是非常复杂的，它不但需要定义很多参数，还需要在PLC中编写通讯程序，这使得很多初入工控门的工程师摸不着头脑，很难完成工作任务。针对这种情况，大连德嘉出品了很对针对这方面的产品。
今天我们来介绍一下西门子S7-200与西门子S7-1500通讯的产品，CP243u。
它的主要特点有：
1、可以直连wincc，无需通过PC ACCESS
2、可以同时连接4台上位机（如wincc，组态王，力控，Smart V3触摸屏，昆仑通态触摸屏等）
3、它具有2个PLC之间通讯的以太网通道，可实现S7-200与S7-1200\S7-1500\SMART 200\S7-300 PN的通讯
下面是其与1500通讯设置

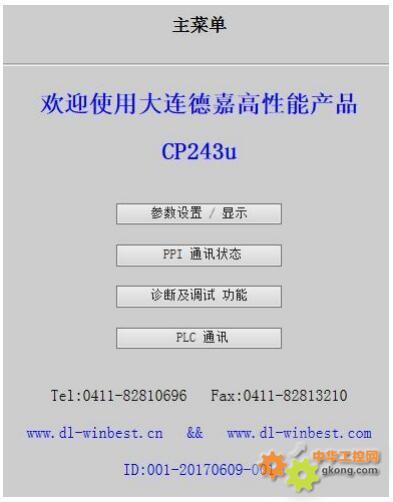

1、使用IE浏览器进入192.168.1.222的产品设置页面


2、点击最后一项，PLC通讯，比如我想S7-1500的DB1从取出DB1.DBB0到DB1.DBB7,存放到S7-200的VB0到VB7，设置如下图：


实物连接图：
