* 帖子主题:
有没有用SW electrical 绘制电路的伙伴,EPLAN容易学不
收藏
分享到
655
怪怪FqJQbsJp
文章数:
43
年度积分:
50
历史总积分:
655
作者的所有帖子(43)
注册时间:
2016/1/10
发站内信
发表于:2020/7/9 8:42:15
#0楼
我因为机械设计用的是SW,所以电路图也是用的SW 的 electrical,看到好多招聘都是要会EPLAN,ELPAN有没有3D,它可以自己画3D元件吗,我库里没有的3D元件都是用SW画的,还有EPLAN这个软件这个学起来快吗

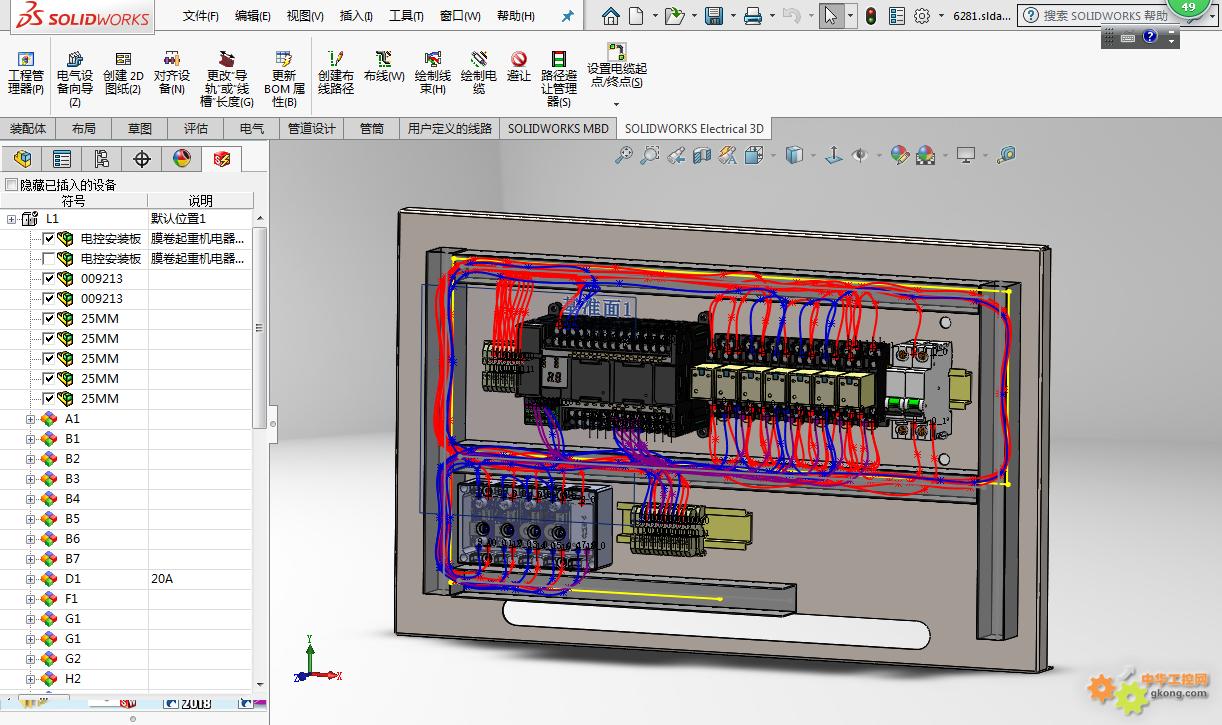

下面是我日常用SW画的电路和电路三维图
[此贴子已经被作者于2020/7/9 8:46:43编辑过]
【方案】
服务定制化——西门子SFAE助力北京石油机械厂提升国际市场竞争力
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
结帖
|
管理
17042
产品体验中心会员
mengx9806
文章数:
9173
年度积分:
114
历史总积分:
17042
作者的所有帖子(9173)
注册时间:
2011/5/16
发站内信
2018论坛热心网友
2018春节活动(三)
工控人谈电商
发表于:2020/7/9 9:06:28
#1楼
画的能看懂就行了,还那么多讲究
喜欢一句广告语:世界再大,也大不过我35码半的脚步。但是我的世界里,如何才能追到那
逝去的青春年华?
【方案】
Acrel-6000/B电气火灾监控系统在河南长垣妇幼保健院的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
19385
产品体验中心会员
gk_0
版主
文章数:
7350
年度积分:
90
历史总积分:
19385
作者的所有帖子(7350)
注册时间:
2013/9/9
发站内信
2018论坛贡献奖
2017论坛贡献奖
2017国庆活动(二)
2016论坛贡献奖
2016国庆活动(三)
英威腾变频器(一)
S7-200 SMART(一)
寻找英威腾(三)
英威腾PLC体验(一)
2015春节活动
2013辞旧迎新
2013辞旧迎新
2013国庆活动
发表于:2020/7/9 9:08:04
#2楼
搞不懂为什么用3D,一直只画2D的布局
不被人嘲笑的梦想,就不值得去追求!
【方案】
紫金桥软件构建冷库温度监控报警系统
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
13309
pqsh
版主
文章数:
5651
年度积分:
139
历史总积分:
13309
作者的所有帖子(5651)
注册时间:
2006/8/22
发站内信
2018论坛解答高手
发表于:2020/7/9 9:13:28
#3楼
EPLAN本身没有3d画制作元件图.
但是可以接受3d的元件做3d布置.
它接受的3d正是sw这些软件制作的.
如果我忘了我
请帮忙记得我
pqsh@163,326199298@v&q同号
【方案】
基于中达机电技术的卧式精密珩磨机自动化解决方案
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
655
怪怪FqJQbsJp
文章数:
43
年度积分:
50
历史总积分:
655
作者的所有帖子(43)
注册时间:
2016/1/10
发站内信
发表于:2020/7/9 9:21:34
#4楼
回复 #2楼 gk_0
3D可以根据机器的走线计算各线的长度,出线号所用线的长度,直接按线的长度做端子就好了,反正我用的SW就是这个作用,别的不清楚
【方案】
电力监控系统在辽宁省十二运国际会议中心项目三个变电所中的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
19385
产品体验中心会员
gk_0
版主
文章数:
7350
年度积分:
90
历史总积分:
19385
作者的所有帖子(7350)
注册时间:
2013/9/9
发站内信
2018论坛贡献奖
2017论坛贡献奖
2017国庆活动(二)
2016论坛贡献奖
2016国庆活动(三)
英威腾变频器(一)
S7-200 SMART(一)
寻找英威腾(三)
英威腾PLC体验(一)
2015春节活动
2013辞旧迎新
2013辞旧迎新
2013国庆活动
发表于:2020/7/9 9:30:51
#5楼
回复 #4楼 怪怪FqJQbsJp
说的有理,不知道SW有没有自动布线的功能,看你的图应该时手动布线,那样的话,你用EPLAN的话,有你苦恼的。
我们是小公司,压线端子、布线、安装布局都一个人搞定,线的长度根据实际来吧,我在想,假如你是SW手动布线,那么跟手工接线没有区别。
不被人嘲笑的梦想,就不值得去追求!
【方案】
华北工控硬件平台在SMS短信系统中的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
655
怪怪FqJQbsJp
文章数:
43
年度积分:
50
历史总积分:
655
作者的所有帖子(43)
注册时间:
2016/1/10
发站内信
发表于:2020/7/9 9:31:43
#6楼
回复 #5楼 gk_0
是自动的,手动那会搞死人的
[此贴子已经被作者于2020/7/9 9:31:59编辑过]
【方案】
台达机电产品在精密带刀片皮机上的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
655
怪怪FqJQbsJp
文章数:
43
年度积分:
50
历史总积分:
655
作者的所有帖子(43)
注册时间:
2016/1/10
发站内信
发表于:2020/7/9 9:33:30
#7楼
回复 #1楼 mengx9806
讲究点好吧,向标准化看齐!
【方案】
安科瑞智能操控装置产品在上海特斯拉工厂配电工程的应用
只看该作者
|
赞
[1]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
655
怪怪FqJQbsJp
文章数:
43
年度积分:
50
历史总积分:
655
作者的所有帖子(43)
注册时间:
2016/1/10
发站内信
发表于:2020/7/9 9:34:19
#8楼
回复 #3楼 pqsh
感谢!!!!!!!
【方案】
RFID 在发动机装配线上的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
945
caodaping
文章数:
15
年度积分:
50
历史总积分:
945
作者的所有帖子(15)
注册时间:
2004/12/3
发站内信
发表于:2020/7/10 18:36:50
#9楼
EPLAN入门很快,精通很慢。画图很简单,画好图很难。
EPLAN有3D布局和布线,不能画3D模型,需要从外部导入。你这个机器看起来很简单,才那么几根线,用EPLAN和SWE都差不多,可能EPLAN效率还低一些,如果你的接线在500+根以上那EPLAN更适合你!如果图纸过千页,EPLAN是不二选择!!
