CC-Link IE Filed网络在不同设备上的应用(包含推广较少却很方便的模块)

分享到
808
724886236
文章数:84
年度积分:250
历史总积分:808
品牌积分(CC-Link):13
注册时间:2017/4/20
发站内信
发表于:2020/7/1 17:16:02
#0楼
随着工业网络的不断发展,基于以太网的工业网络发展迅猛,如欧美系的PN、EIP、ECAT等。而唯一起源于亚洲的CC-Link网络也不甘落后,推出了CC-Link IE 网络,其无论是速度、数据量、传输距离、稳定性、拓扑方式、易用性都达到了行业领先水平!
CC-link基于3芯线的网络以其极高的性价比和多品牌的兼容性,还在市场上广泛应用,而CC-Link IE网络必是以后的发展趋势!
应用案例
一、基于IE网络起始模块的应用。
   三菱起始模块或者远程适配器(类似于西门子的ET200和AB的1734-AENT),即选择一个起始模块后,可以在后面继续扩展常规的IO模块,模拟量等智能模块。起始模块有2种,基于L的LJ72GF15-T2和基于R的RJ72GF15-T2,分别可以在后面扩展L的和R的常规模块(L的最多扩展10个)。

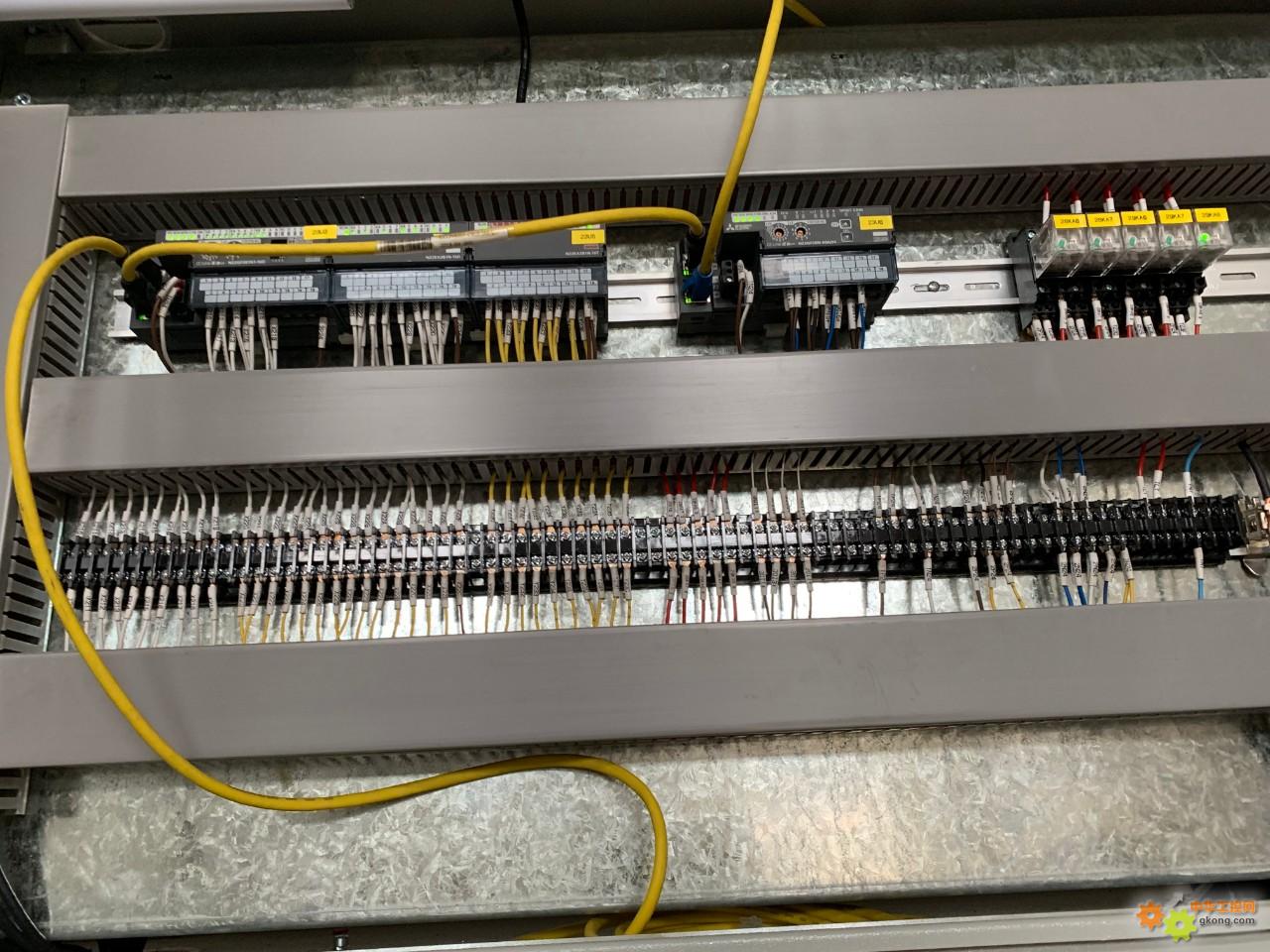

   行业应用在超声波清洗设备上,下图为连接测试图片、网络配置图片、每个起始模块分配的软元件图片。
附件 1593588595(1).jpg

附件 1593588650(1).jpg

附件 582bf97d559837159d97553cb8b3d3d.jpg

二、基于IE网络远程组合IO、远程模拟量和变频器通讯的应用。
   远程IO和模拟量模块,不再像CC-Link远程模块一样都是单独的一个个模块。IE网络的远程模块可以进行组合扩展,最多可以4个模块组合在一起。如选择了16点模块NZ2GF2B1N1-16D,那么在这个模块后面还可以插3个NZ2EX2B1N-16D。而且组合的4个模块可以是IO输入输出、模拟量输入输出进行组合。
   行业应用,多工位橡胶收卷设备,原设备原来采用Q+CC-link网络,线速度只能开到60米/分钟,后来客户要求提速,我们将方案配更改为R+CC-Link IE Field的网络,线速度可以开到80米/分钟,且收卷浮动辊的摆动很小,设备稳定性提高很多。

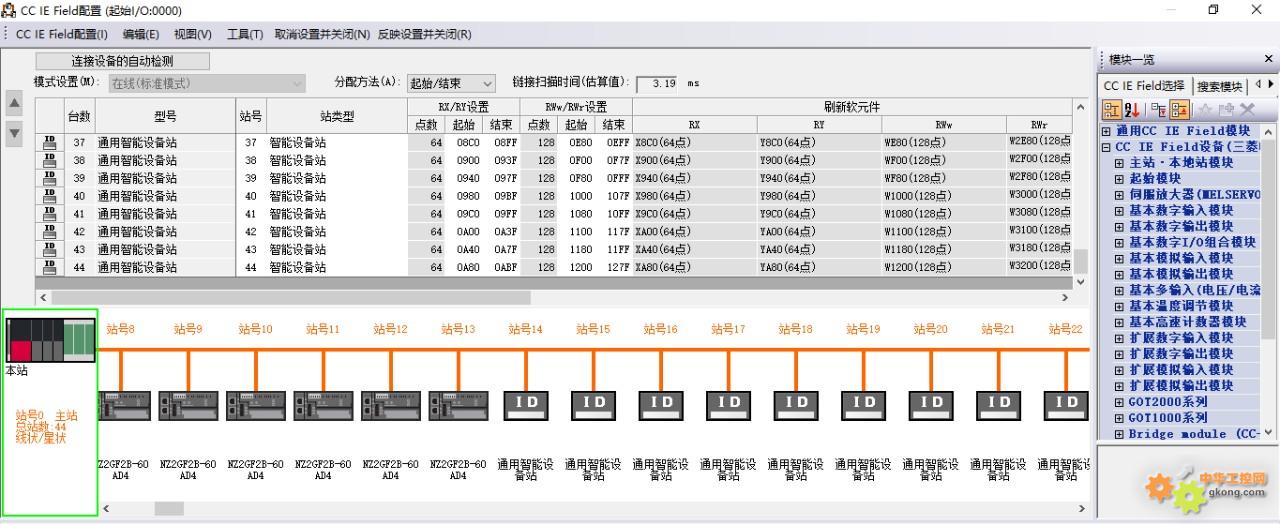

   下图为软件网络配置图片、组合式远程IO图片、加FR-A8NCE IE网络板卡的A800变频器图片、主电柜PLC图片。

附件 1593588827(1).jpg

附件 1593588882(1).jpg

附件 IMG_4543.jpg

附件 IMG_4545.jpg

附件 IMG_4547.jpg

三、基于IE网络现场级IP67远程IO模块、R起始模块和星线型拓扑连接的应用。
   现场级远程模块在很多行业都有使用到,三菱基于IE网络的远程模块也有对应的解决方案。IE网络的拓扑结构可以线型、星型、环型以及线星型组合。但是IE网络的速度是1G,所以在采用星型连接选择交换机的时候要注意一下,选择CC-Link IE推荐的交换机才能使用,否则现场有可能出现选择普通千兆交换机连接不上的情况。
   行业应用,饮料吹瓶机,采用三菱RPLC和IE网络连接变频器、远程IO、远程起始模块和其他工位PLC进行数据交换。

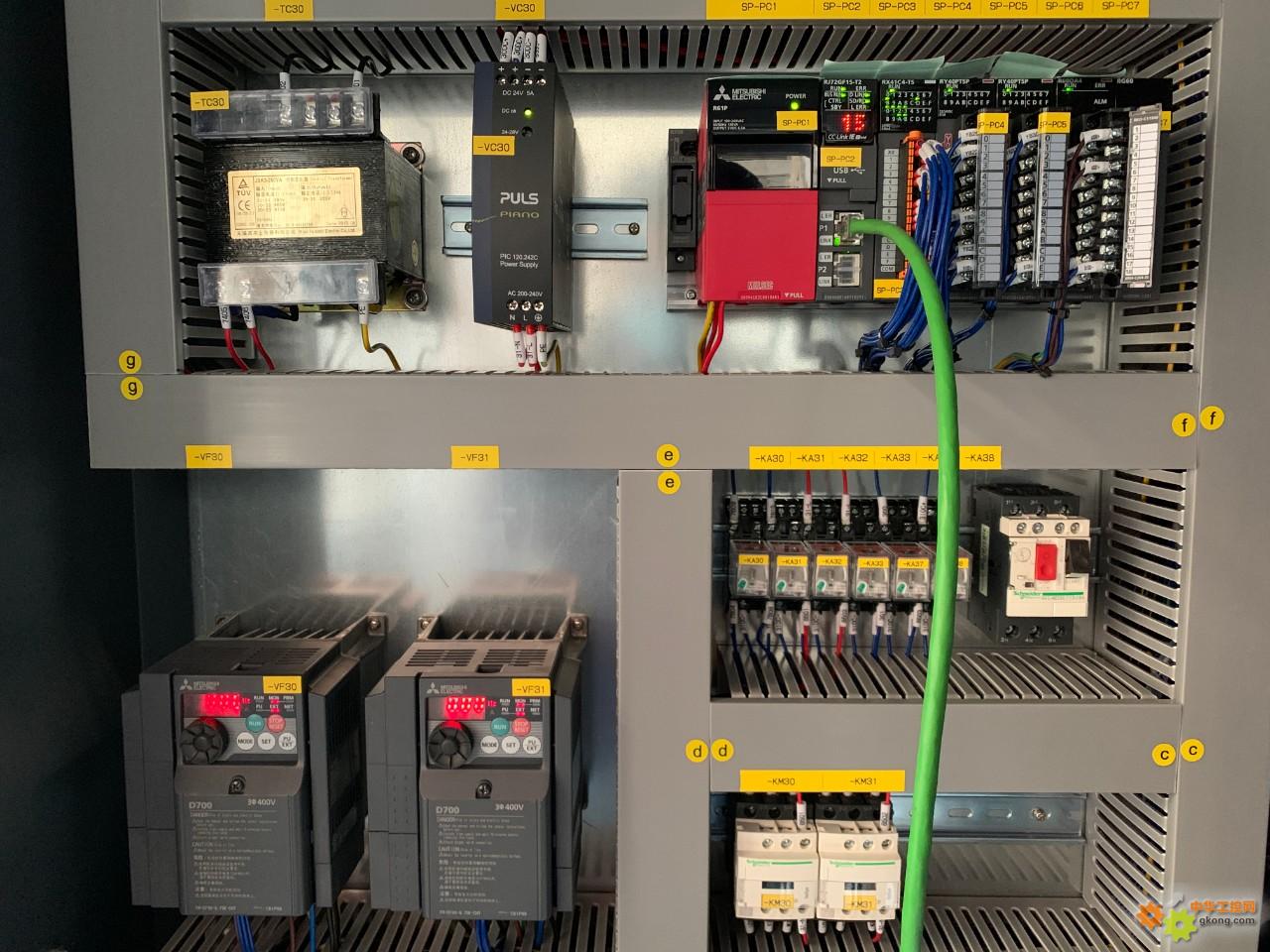

   下图为主电柜PLC图片、现场级远程IO图片、R的起始模块电柜图片、三菱支持IE网络的千兆交换机。

附件 IMG_5707.jpg

附件 IMG_5714.jpg

附件 IMG_5715.jpg

附件 IMG_5718.jpg
