电气接线+线号管正确方向=电工接线好习惯!您具备吗?

分享到
692
lingms
文章数:88
年度积分:240
历史总积分:692
注册时间:2013/10/5
发站内信
发表于:2020/5/11 10:29:22
#0楼
好文章

在电气仪表接线过程中,线号管是必不可少的重要组成部分。成熟的配电技术肯定离不开线号管,但是在实际应用过程中,很多人都不重视,以至于接线不规范,给排查故障和维护带来了麻烦。

附件 image.jpg

关于线号管的常识:线号管的方向问题,你了解吗?
号码管又称线号管,可以很确定的说:套取号码管是有一定方向的。

01
号码管的正确方向

1,号码管水平方向或置于接线端子两侧时,号码管文字方向从左往右读数。

2,号码管垂直方向或置于接线端子上下两侧时,号码管文字方向从下至上读取。
附件 image.jpg

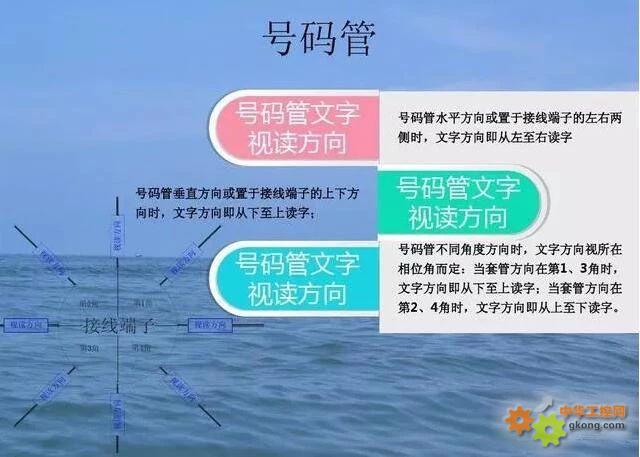

3,如图所示:号码管在不同角度时,文字方向视相位角而定。

例如:当套管方向在1,3角时,文字方向从下往上读取。
例如:当套管方向在2,4角时,文字方向从上往下读取。

附件 image.jpg

02
号码管的正确使用

1,端子排或者用电设备大小不一,排列参差不齐时,号码管应相互对齐,排列成行。

2,导线在端子处单个独立接线时,号码管应紧靠端子一侧。

3,导线在端子或者用电设备上成排接线时,端子排或电器元件大小一致时,号码管应紧靠接线端子侧。

附件 image.jpg

03
线号管的作用

1,电气仪表接线过程中需要套线号管,线号管上面会清楚的标明线号或者设备回路号,能够让电气维修人员在维修保养过程中快速准确的看明白这条线是从哪里来,要去哪里的。

2,正规的接线,线号管和图纸线号是一一对应的,并且完全配好电气柜所有的线都扎的很严实,如果没有线号,会大大增加排查故障的难度和时间。

附件 image.jpg

相信很多电气维修的师傅们都清楚,在复杂的控制系统中,线号管的作用几乎无可取代,十分重要。

1249
2233296153
文章数:203
年度积分:585
历史总积分:1249
注册时间:2019/5/9
发站内信
发表于:2020/5/11 10:59:23
#1楼
实际情况老师傅能把线号管打好套上就很难了,你要是要求他朝向一样,他会认为你在刁难他
14015
honghaii
文章数:6519
年度积分:719
历史总积分:14015
注册时间:2006/12/5
发站内信
发表于:2020/5/11 12:15:21
#2楼
这个就需要习惯的养成,确实后来的让他养成各种习惯,就会有各种推脱的,各种理由。
11818
pqsh 版主
文章数:5043
年度积分:862
历史总积分:11818
注册时间:2006/8/22
发站内信
2018论坛解答高手
发表于:2020/5/11 13:19:29
#3楼
有些还是不同意楼主的.
这里面有线号,端子号之分.
我们要求都是端子头在哪,就从哪开始读.不是要分左右.
而且全部是头对齐,不是像楼主那样居中.
不是按线的功能号,而是连接号,比如24V+,即使都是24V+也不允许就用这个当号,是连接到哪对应打号.查线必须看图.
如果我忘了我
请帮忙记得我
pqsh@163,326199298@we_q同号
5915
蜀中之首
文章数:3982
年度积分:1182
历史总积分:5915
注册时间:2018/5/27
发站内信
发表于:2020/5/11 13:47:24
#4楼
以下是引用pqsh2020/5/11 13:19:29的发言:
有些还是不同意楼主的.
这里面有线号,端子号之分.
我们要求都是端子头在哪,就从哪开始读.不是要分左右.
而且全部是头对齐,不是像楼主那样居中.
不是按线的功能号,而是连接号,比如24V+,即使都是24V+也不允许就用这个当号,是连接到哪对应打号.查线必须看图.
不许用DC24V做线号?现场检修不是很麻烦---先找图,一时找不到咋整
286
liuyang7946
文章数:54
年度积分:286
历史总积分:286
注册时间:2020/3/8
发站内信
发表于:2020/5/11 13:54:33
#5楼
就是要把这些细节做好做到位,我们的设备品质才能提升
446
lvpretend
文章数:270
年度积分:446
历史总积分:446
注册时间:2019/5/12
发站内信
发表于:2020/5/11 14:55:41
#6楼
回复 #4楼 蜀中之首
图纸应该成为设备的一部分,小企业在设备管理上做得很不够。
446
lvpretend
文章数:270
年度积分:446
历史总积分:446
注册时间:2019/5/12
发站内信
发表于:2020/5/11 14:57:01
#7楼
回复 #3楼 pqsh
这才是比较好的方法。
10572
bnnyygy
文章数:2362
年度积分:964
历史总积分:10572
注册时间:2012/3/15
发站内信
2018论坛分享达人
发表于:2020/5/11 15:32:37
#8楼
线号方向很重要,

比如,6和9,如果没有下划线,方向混乱的话,很坑人的。
27310
YXBK 版主
文章数:12991
年度积分:1853
历史总积分:27310
注册时间:2007/4/14
发站内信
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于:2020/5/11 16:13:15
#9楼
以下是引用liuyang79462020/5/11 13:54:33的发言:
就是要把这些细节做好做到位,我们的设备品质才能提升

现在看到的电柜基本都有打线号的了,现在这种打印机也不贵。
大家一起学习
