发表于：2020/3/9 19:56:56
#0楼

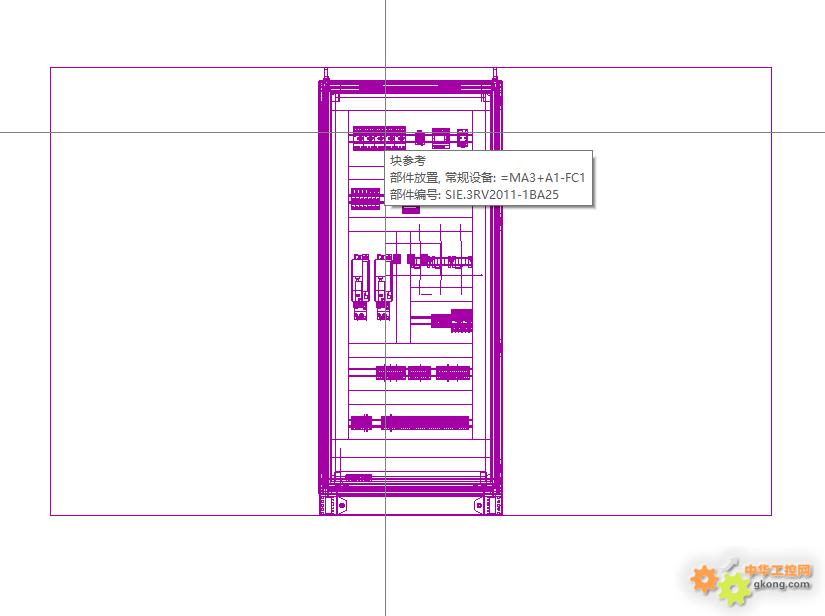

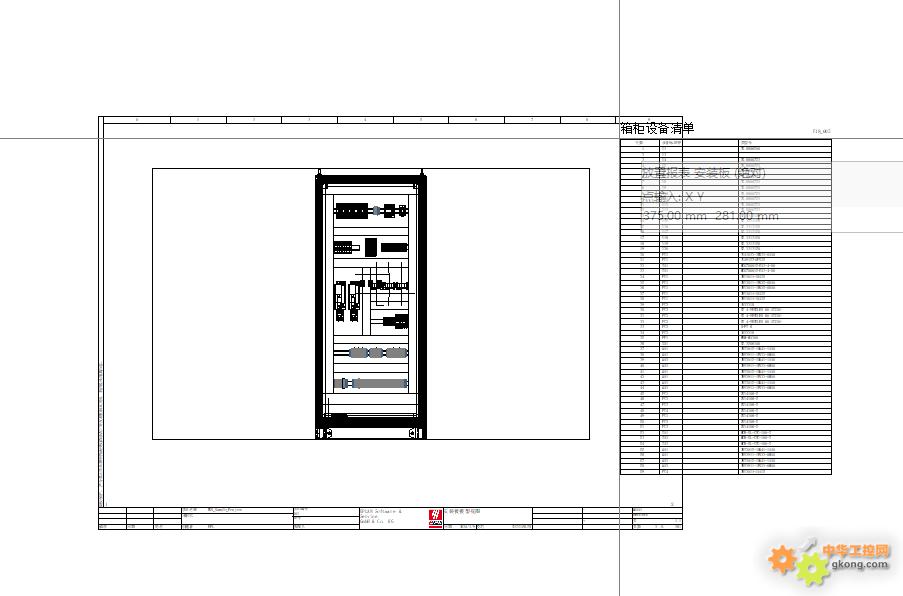

完成3D箱柜局后，在3D的空间中含有箱柜、线槽、导轨及电器元器件，3D元件得到正确的摆放和虚拟，实现了3D的原型设计。3D原型设计通过不同的角度的投影，实现3D和2D的快速转换。2D的工艺文档指导生产车间进行有效的安装和接线。

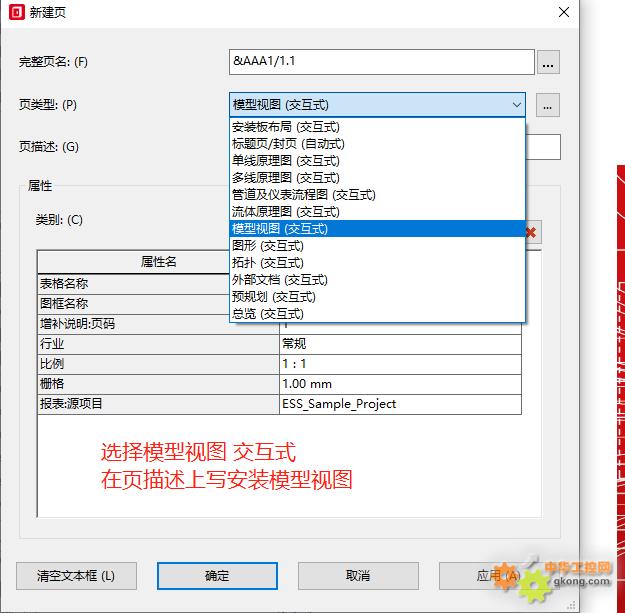

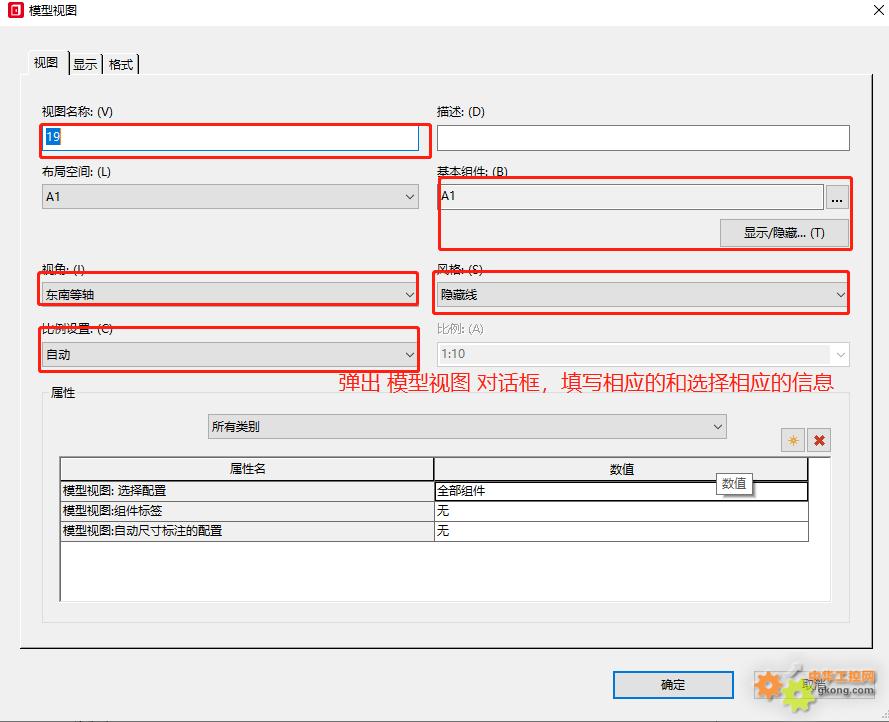

模型视图-是装备安装表面的标准视图或者视图，用于显示目的和创建绘图

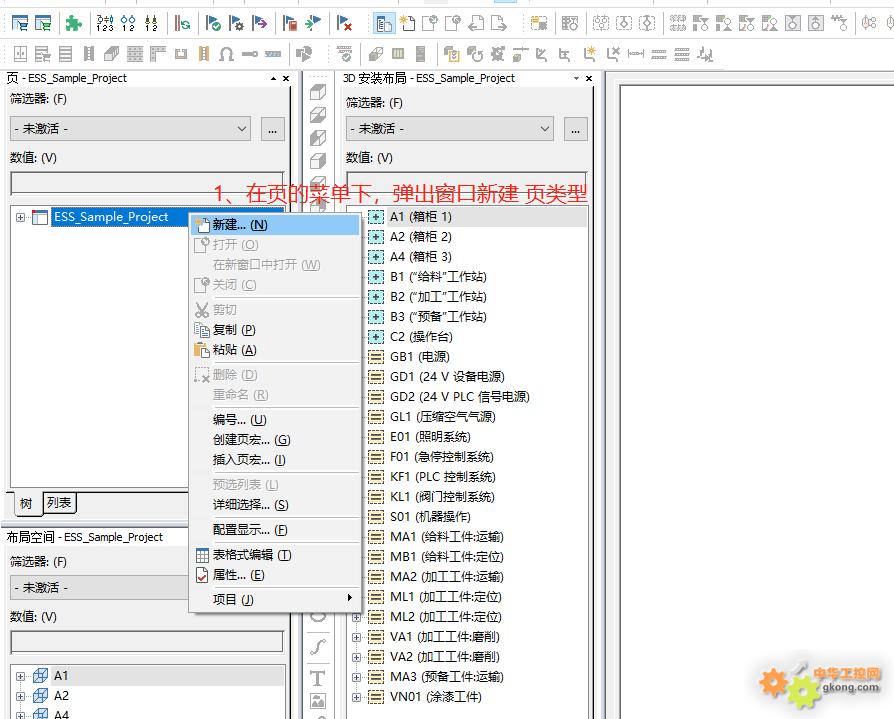

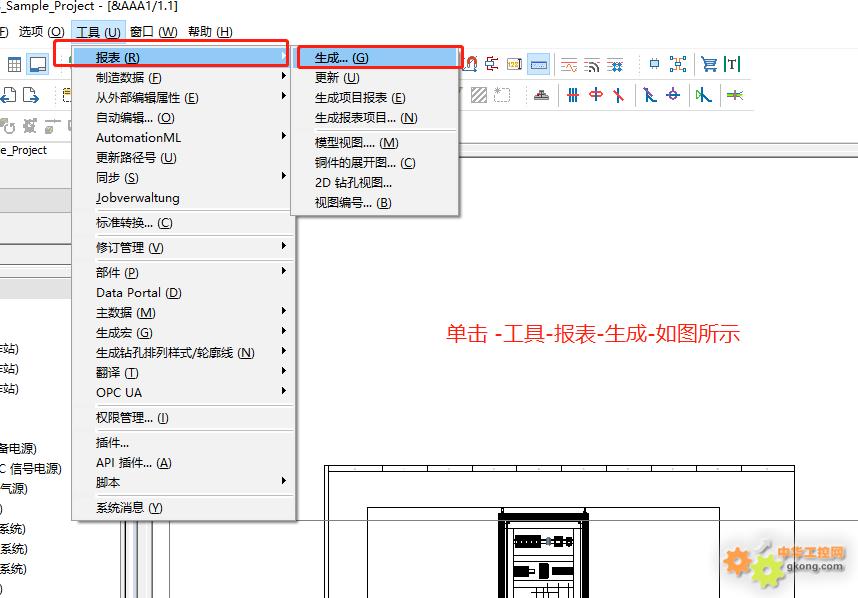

![附件 微信截图_20200309194750.jpg]()

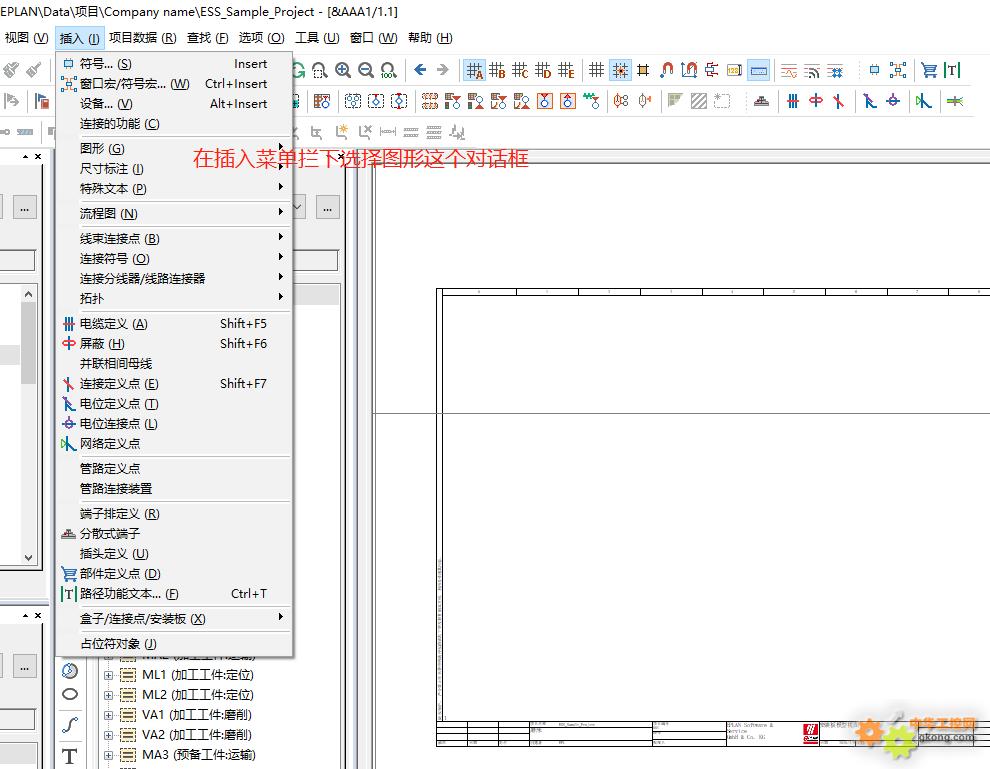

![附件 微信截图_20200309194933.jpg]()

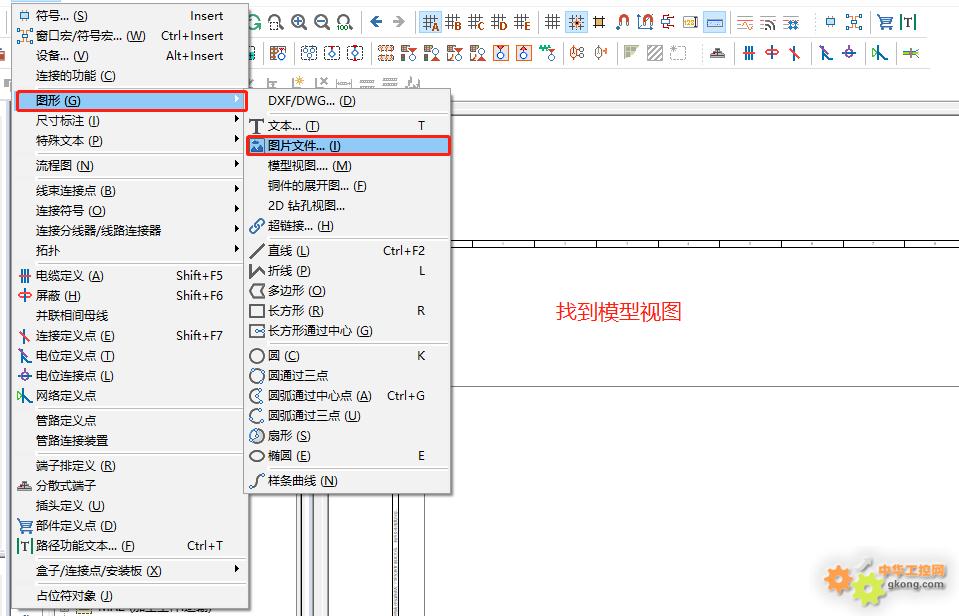

![附件 微信截图_20200309195050.jpg]()

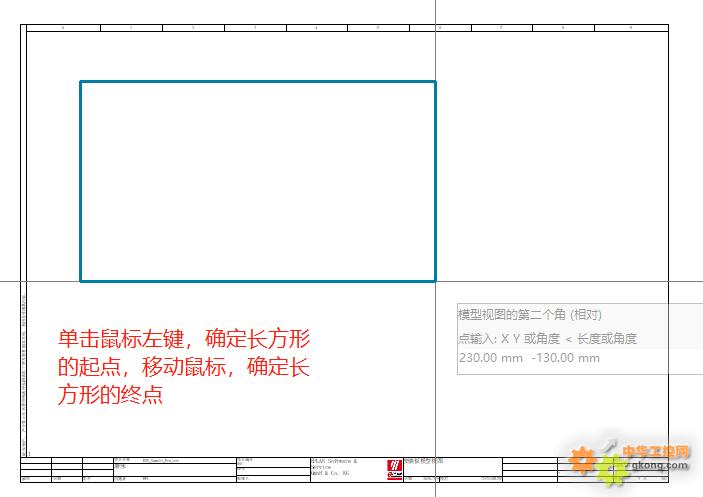

![附件 微信截图_20200309195132.jpg]()

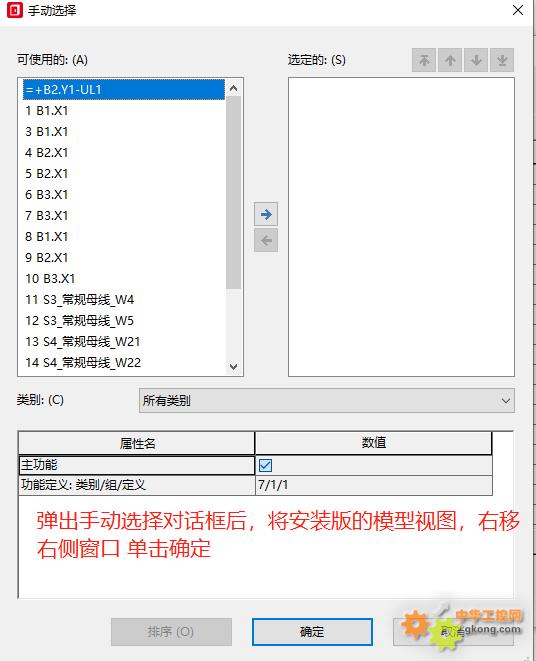

![附件 微信截图_20200309195319.jpg]()
![附件 微信截图_20200309195505.jpg]()
![附件 微信截图_20200309195615.jpg]()

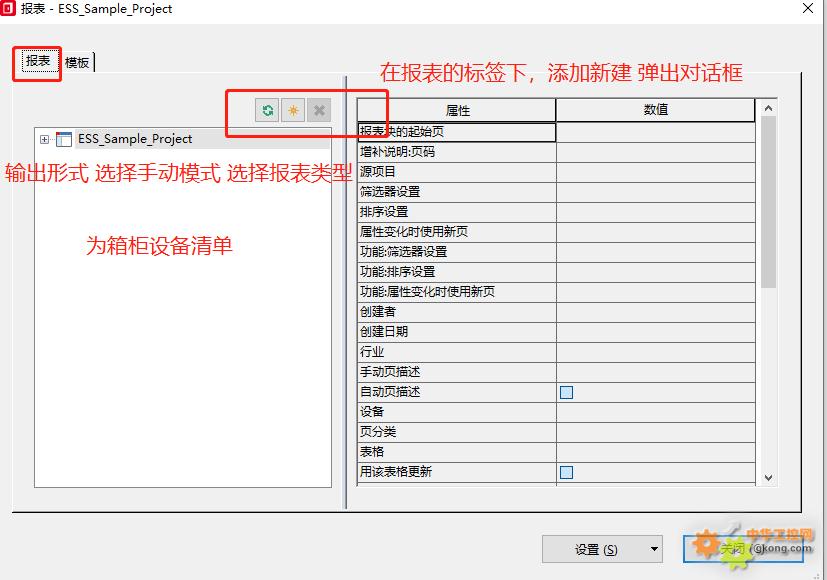

![附件 20.jpg]()

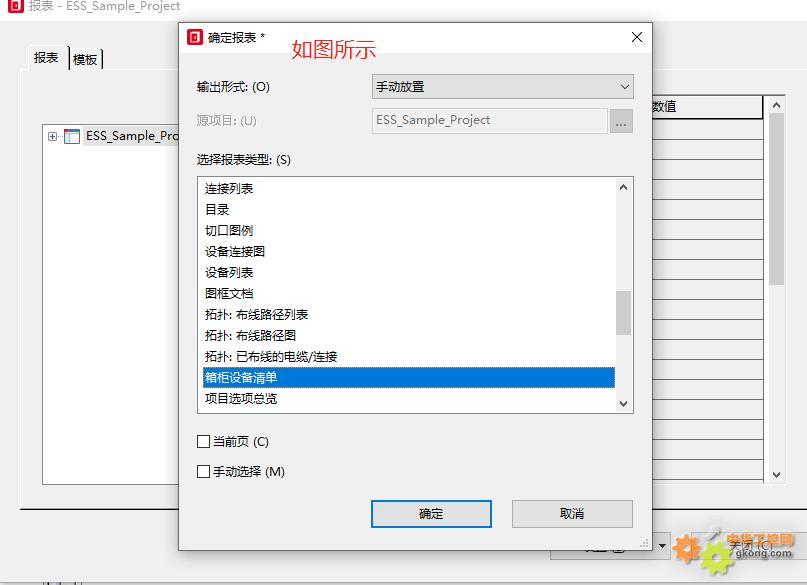

![附件 21.jpg]()

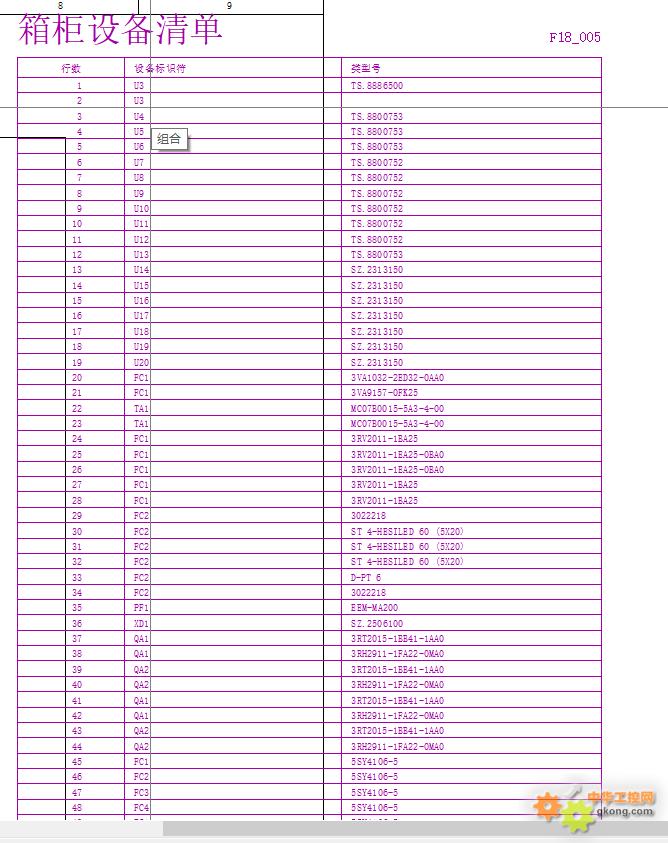

![附件 22.jpg]()
![附件 23.jpg]()
![附件 24..jpg]()
![附件 25.jpg]()
模型视图-是装备安装表面的标准视图或者视图，用于显示目的和创建绘图
