工控论坛首页 → 变频器维修 → 浏览主题： ABB-ACS510接触摸屏所用的转接线是什么
发表新帖 回复该主题
回帖：10个，阅读：1414次 [上一页] [1] [2] [下一页]
* 帖子主题：

ABB-ACS510接触摸屏所用的转接线是什么

50
1051978960
文章数：19
年度积分：50
历史总积分：50
作者的所有帖子(19)
注册时间：2020/1/21
发站内信
发表于：2020/2/21 10:34:01
#0楼
现有台达触摸屏要控制变频器，出口是9针的RS485，接ASC510改用什么线，RS485转RJ45的水晶头?RS485的内部是2条线，如果接水晶头，是接8线水晶头的哪两个口？
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
4299
浪子阿新
文章数：145
年度积分：62
历史总积分：4299
作者的所有帖子(145)
注册时间：2009/3/8
发站内信
发表于：2020/2/21 11:59:55
#1楼
自己去找变频器手册，按485通信接口，先试接一根线，不行了在上图，找人指导，你这样问的没有人能帮的上忙
此帖发自手机工控论坛
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
1051978960
文章数：19
年度积分：50
历史总积分：50
作者的所有帖子(19)
注册时间：2020/1/21
发站内信
发表于：2020/2/21 12:04:56
#2楼
回复 #1楼 浪子阿新
说明书上没具体写。

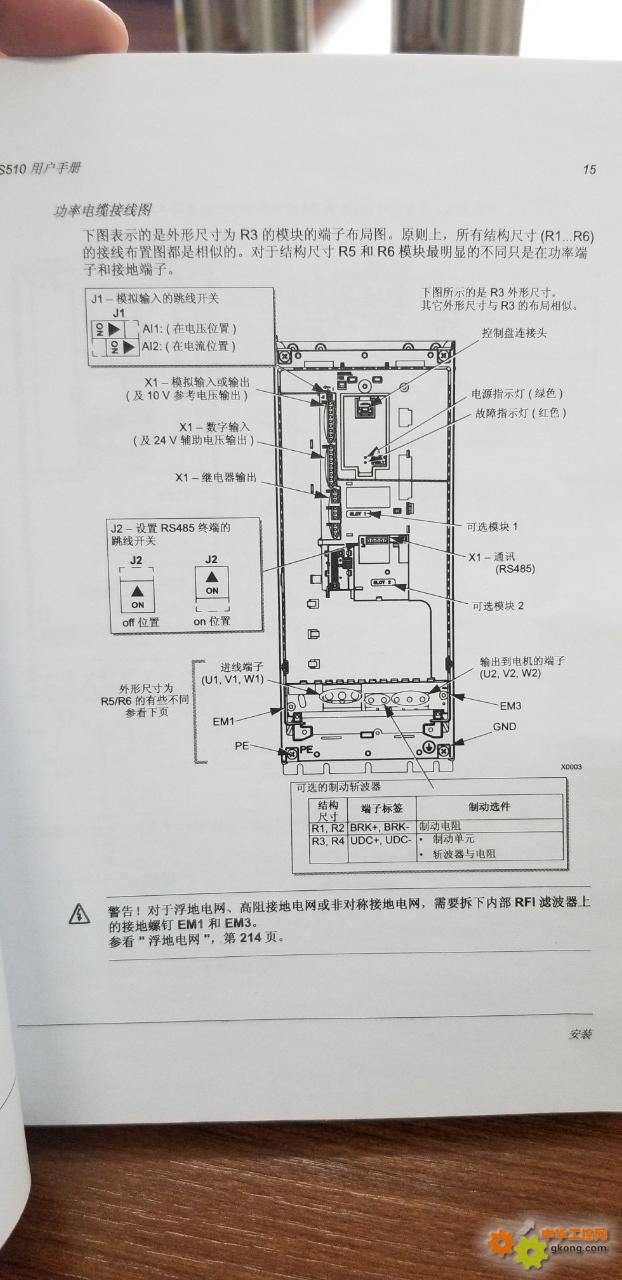

附件 20200111_085706.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22925
产品体验中心会员
gk_0 版主
文章数：7735
年度积分：706
历史总积分：22925
作者的所有帖子(7735)
注册时间：2013/9/9
发站内信
2018论坛贡献奖
2017论坛贡献奖
2017国庆活动(二)
2016论坛贡献奖
2016国庆活动(三)
英威腾变频器(一)
S7-200 SMART(一)
寻找英威腾（三）
英威腾PLC体验(一)
2015春节活动
2013辞旧迎新
2013辞旧迎新
2013国庆活动
发表于：2020/2/21 12:06:59
#3楼
RJ45是接控制盘的，你接RS485不就行了
[此贴子已经被作者于2020/2/21 12:07:07编辑过]
不被人嘲笑的梦想，就不值得去追求！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
1051978960
文章数：19
年度积分：50
历史总积分：50
作者的所有帖子(19)
注册时间：2020/1/21
发站内信
发表于：2020/2/21 12:49:43
#4楼
回复 #3楼 gk_0
额。意思是有RS485的9针端口吗？我没看到，还是要把RS485拆开，把里面的两根线自己手动接线，如果是的话，接哪两个端口呢
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
12060
limassol
文章数：748
年度积分：930
历史总积分：12060
作者的所有帖子(748)
注册时间：2005/9/24
发站内信
发表于：2020/2/21 15:28:59
#5楼
附件 ACS510.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
6830
甘陵至尊
文章数：562
年度积分：615
历史总积分：6830
作者的所有帖子(562)
注册时间：2005/7/3
发站内信
发表于：2020/2/21 15:47:14
#6楼
用带屏蔽的双绞线
[此贴子已经被作者于2020/2/21 15:47:38编辑过]
 心底无私天地宽
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
1051978960
文章数：19
年度积分：50
历史总积分：50
作者的所有帖子(19)
注册时间：2020/1/21
发站内信
发表于：2020/2/22 9:11:40
#7楼
回复 #5楼 limassol
我看见那里写的RS485接口，但是从图上看是5孔的，RS485内部是2线的，这2根线接这5个里哪两个呀
附件 QQ浏览器截图20200222091020.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
1051978960
文章数：19
年度积分：50
历史总积分：50
作者的所有帖子(19)
注册时间：2020/1/21
发站内信
发表于：2020/2/22 9:13:00
#8楼
回复 #5楼 limassol
现在问题是接哪，不是线的材质，楼上的指出RS485接的端口，我也看到了，楼下我也指出那个端口是5个触点，那应该接哪两个触点
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
12060
limassol
文章数：748
年度积分：930
历史总积分：12060
作者的所有帖子(748)
注册时间：2005/9/24
发站内信
发表于：2020/2/22 21:05:55
#9楼
附件 rs485.jpg
仔细看说明书
