【2020贴图】自己平时画的一些小设备的图纸

分享到
791
277914955
文章数:26
年度积分:411
历史总积分:791
注册时间:2012/12/4
发站内信
发表于:2020/2/15 16:32:01
#0楼
有用CAD画的,也有EPLAN画的,看干什么活,小设备有时候觉得CAD反而方便
附件 2900安装底板布置.jpg

附件 EPLAN 打印任务.jpg

附件 EPLAN 打印任务 (1).jpg

附件 EPLAN 打印任务 (2).jpg

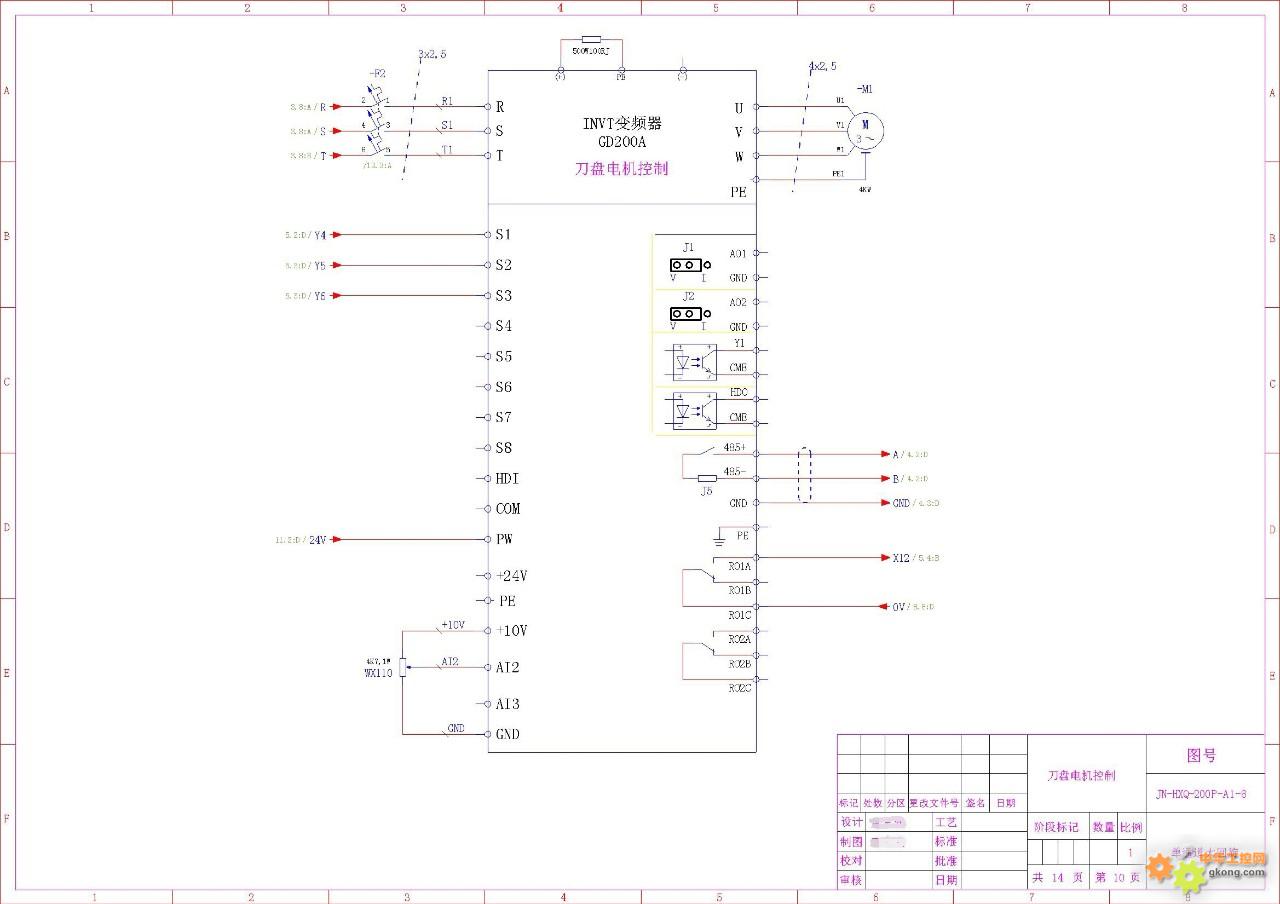

附件 电路.jpg

附件 电路 (1).jpg
附件 小盘纸气路(标配).jpg
[此贴子已经被作者于2020/2/19 21:32:20编辑过]
791
277914955
文章数:26
年度积分:411
历史总积分:791
注册时间:2012/12/4
发站内信
发表于:2020/2/15 16:38:22
#1楼
电柜图片
附件 IMG_20180513_093912.jpg

附件 IMG_20181021_085113.jpg
4404
qiuqianshu
文章数:625
年度积分:570
历史总积分:4404
注册时间:2014/2/19
发站内信
发表于:2020/2/15 21:18:35
#2楼
楼主画挺不错的啊!由于平时都是自己接线,所以很少画详细的图纸。像你学习。
74026
ZCMY 版主
文章数:44224
年度积分:1261
历史总积分:74026
注册时间:2004/3/16
发站内信
2018论坛贡献奖
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于:2020/2/15 22:27:31
#3楼
用上FX5U了,不错;
791
277914955
文章数:26
年度积分:411
历史总积分:791
注册时间:2012/12/4
发站内信
发表于:2020/2/16 20:48:24
#4楼
回复 #2楼 qiuqianshu
其实我们这里的模式就是,我负责整个公司的电气管理,包括设计,选型,画图,编程,安装,调试,售后一条龙服务,原来手下还有6个人,今年走的就剩三个了,没人只能自己上,所以基本上大部分时间都在车间装机器了,所以图纸尽量画的简单清楚一点,这样安排他们生产基本就不用我管了,我就可以安心干活了,我也是自己装柜接线,外线和气路都是自己设计自己干,气路原理图没贴
[此贴子已经被作者于2020/2/16 20:52:48编辑过]
791
277914955
文章数:26
年度积分:411
历史总积分:791
注册时间:2012/12/4
发站内信
发表于:2020/2/16 20:51:21
#5楼
回复 #3楼 ZCMY
唉,一言难尽,企业上班,做非标,看设备定价选型,还有客户指定,基本常见plc除了欧姆龙,都有接触了,造成了一个问题,杂而不精
791
277914955
文章数:26
年度积分:411
历史总积分:791
注册时间:2012/12/4
发站内信
发表于:2020/2/16 20:55:18
#6楼
附件 气路.jpg
2236
机栝
文章数:442
年度积分:359
历史总积分:2236
注册时间:2017/6/12
发站内信
发表于:2020/2/17 8:14:59
#7楼
厉害厉害,气路也要自己设计了
知行合一。
261
MU8242
文章数:72
年度积分:261
历史总积分:261
注册时间:2019/8/1
发站内信
发表于:2020/2/17 15:27:54
#8楼
楼主全能大神啊表情
4102
965528555
文章数:508
年度积分:236
历史总积分:4102
注册时间:2009/9/7
发站内信
三菱电机活动(三)
发表于:2020/2/18 11:51:31
#9楼
不错,支持一个
西门子S7-1200.S7-1500.S7-300.V90.G120.S120.
工控学堂推荐视频:
