示波器也可以当记录仪用

波形记录仪能长时间的采集信号，并将数据保存到设备的硬盘中，采集的时间长度取决于采样率以及硬盘容量，但和示波器相比，它不具备实时分析的功能，而这正好是示波器的强项。示波器能在长时间采集波形的同时，对波形进行实时分析。但示波器没有配备大容量硬盘，若要将示波器用出记录仪的效果，则需要发挥示波器的存储深度的功能。

下面我们来看看如何将示波器当波形记录仪用，我们先来了解一下相关的基础概念。

采样率，存储深度和波形记录时长
要长时间记录波形，存储容量是其重要指标，麦科信STO和TO系列都具备至少28M存储深度（STO1000E可达70Mpts），根据公式：
采样率 = 存储深度 ÷ 波形记录时长
其中，存储深度为固定常量，采样率随我们调节的波形记录时长而变换。

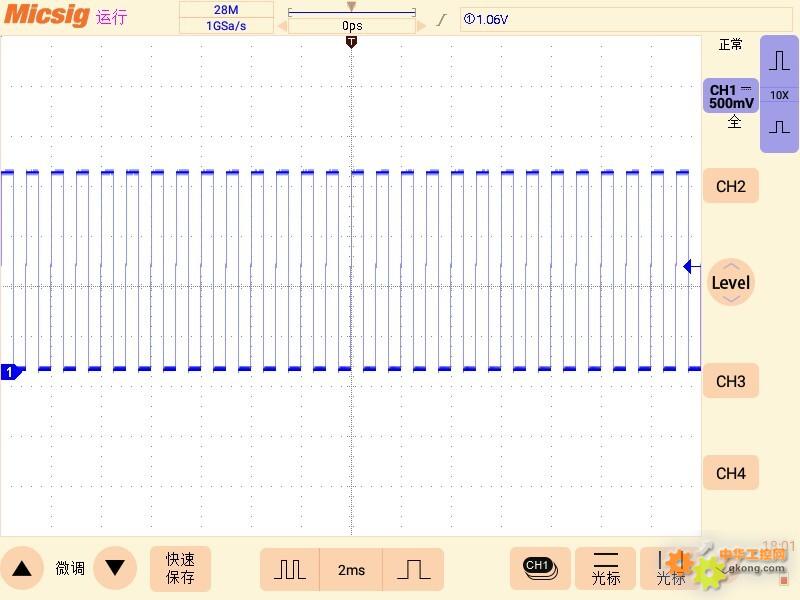

比如，存储深度为28M时，设置时基为2ms，则波形记录时长为28ms，则采样率为0.028G(28M) ÷ 0.028s(28ms) = 1GSa/s

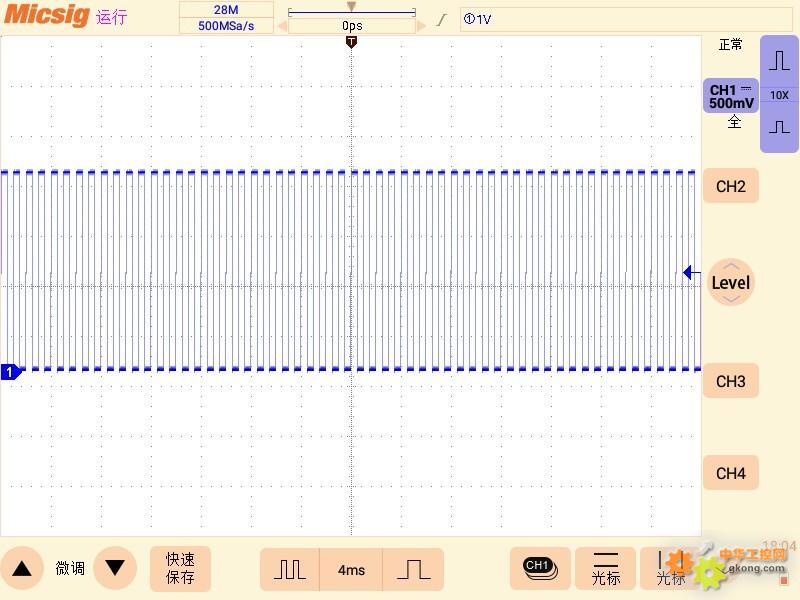

而当时基为4ms时，同样的算法，采样率则为500MSa/s了。

存储深度设置
要把示波器当做记录仪用，存储深度是重要的指标，要最大程度发挥示波器大存储深度的长时间记录性能，首先就要把示波器的存储深度设置为最大。打开示波器的用户设置菜单，找到记录长度（即存储深度），在设置菜单中将记录长度设置为28/14/7M，即为最大值，并保持单通道打开，关闭其它通道。只有在单通道模式下，存储深度才能达到最大值。

然后将时基调至1ks/div，如下图所示，示波器会自动进入滚屏模式， 也可以去示波器的显示菜单，找到常规，将滚屏手动开启。

数据的导出和运用
当示波器记录完一屏幕的波形以后，就可以将记录的波形数据保存下来。打开示波器的保存菜单，可以将波形保存为WAV或CSV或BIN格式，也可以对波形数据进行命名。

WAV：数据文件保存的第一种方式,将屏幕上显示的波形数据进行抽样后保存为二进制文件，以WAV格式保存到本地或者外部存储器中，可在本机调用打开查看、缩放等。
CSV：数据文件保存的第二种方式，它会保存示波器当前通道的波形数据，以CSV格式存到示波器内部存储或外部存储器U盘中，是一种逗号分隔值文件格式，其文件以纯文本形式存储表格数据，它会将需要的二进制数据转换成ASCII码，以ASCII码数据进行保存，可用Excel、Access或者文本文件打开,本机不可调用。
下图是用Excel打开一CSV文件后的界面，下部分是以E、F两项为坐标合成的折线图：

由于保存时间的原因，以WAV和CSV保存的数据文件也是经过取样的（下图中有87500个数据点坐标），在保证可以看到信号大部分信息的同时，又将数据保存的时间控制在2秒以内.

那么对于个别需要将一屏28M的波形数据完整保存下来的用户，面对这几千万的庞大数据量，难道真的要等示波器存储几个小时吗？不用着急，麦科信示波器为这种需求提供第三种保存方式：BIN
具体操作流程如下图所示，前后的操作不到60S的时间，即可获得这几千万的庞大数据量。

此软件可至麦科信官网下载。
