正泰PLC硬件折腾记。

NEL7-2 CPU14S/DC。。

都9012年都翻篇了，居然输入还分源极漏极。。。。

PLC原始只能漏极输入（COM接电源-），非常无奈，我的外围传感器都是NPN啊（COM接电源+）。

很蛋疼，算了，自己拆机研究。

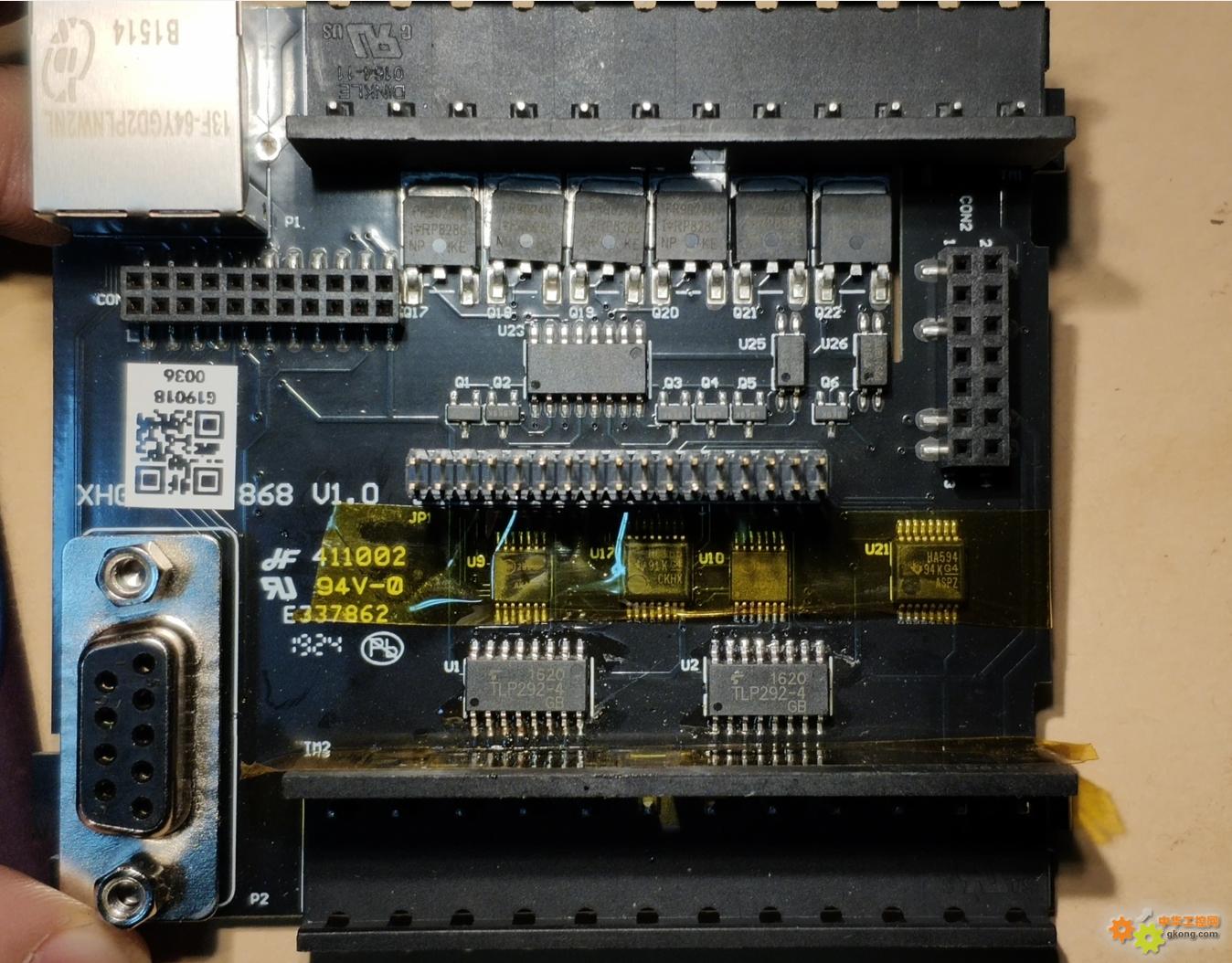

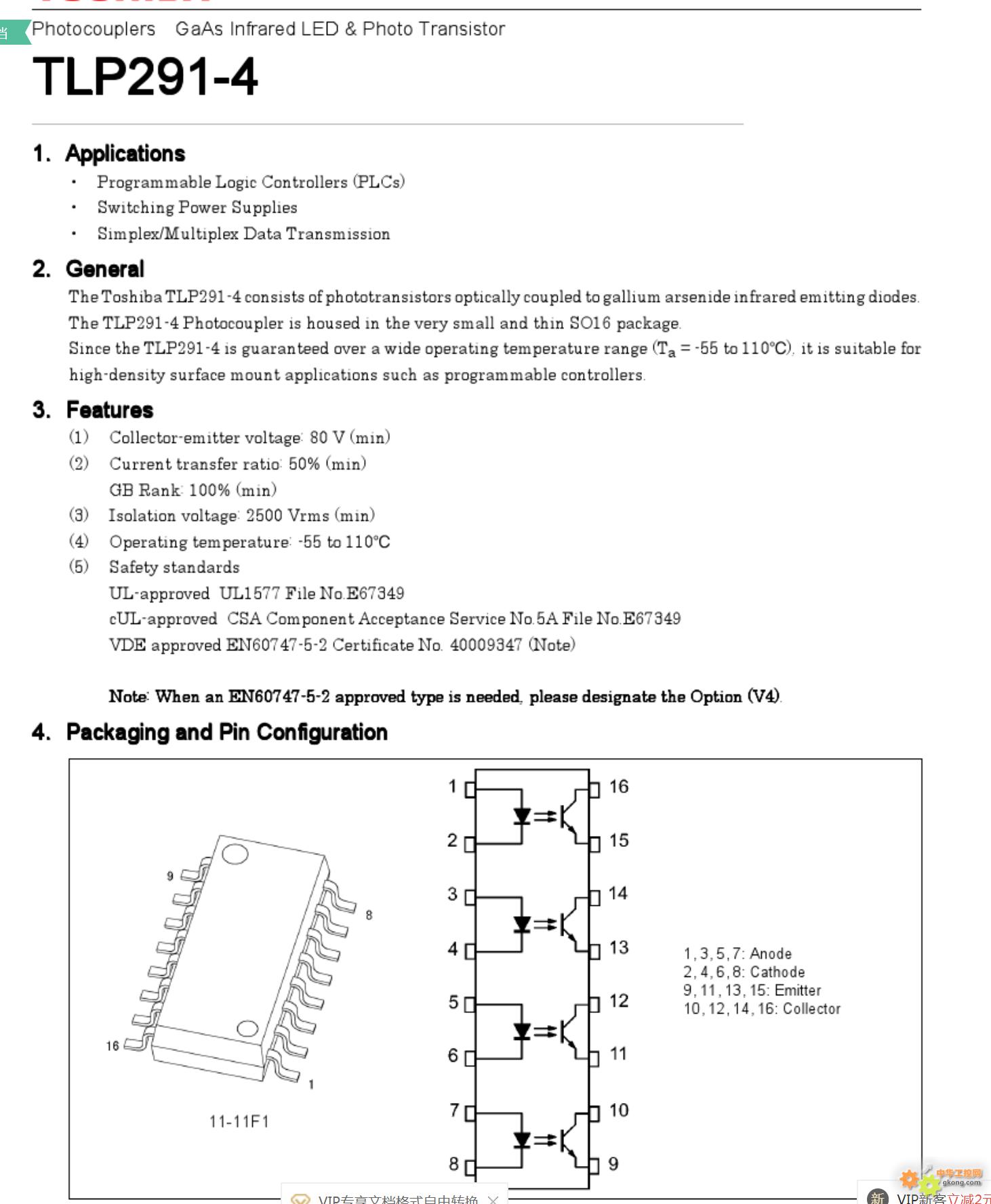

输入是2个TLP291-4，4个光耦合体，2个IC共计8个输入：

看吧 输入二极管只有一个，还是单向的。。




既然有单向的，肯定有双输入的，功夫不负有心人啊~~


TLP292-4不过应该是4个合并的，淘宝一搜，果然有。





对比价格，相比PLC成本来说，真的不值一提，不知为何正泰不用双输入的光耦（后续得知正泰新版本PLC都升级了，我难道买到全新库存了？）






------------------------------------------------------------------------------------------

既然硬件都找到了，TB下单，3天到家，10分钟搬出工具，风枪加白菜白光。过程略过，图一波；

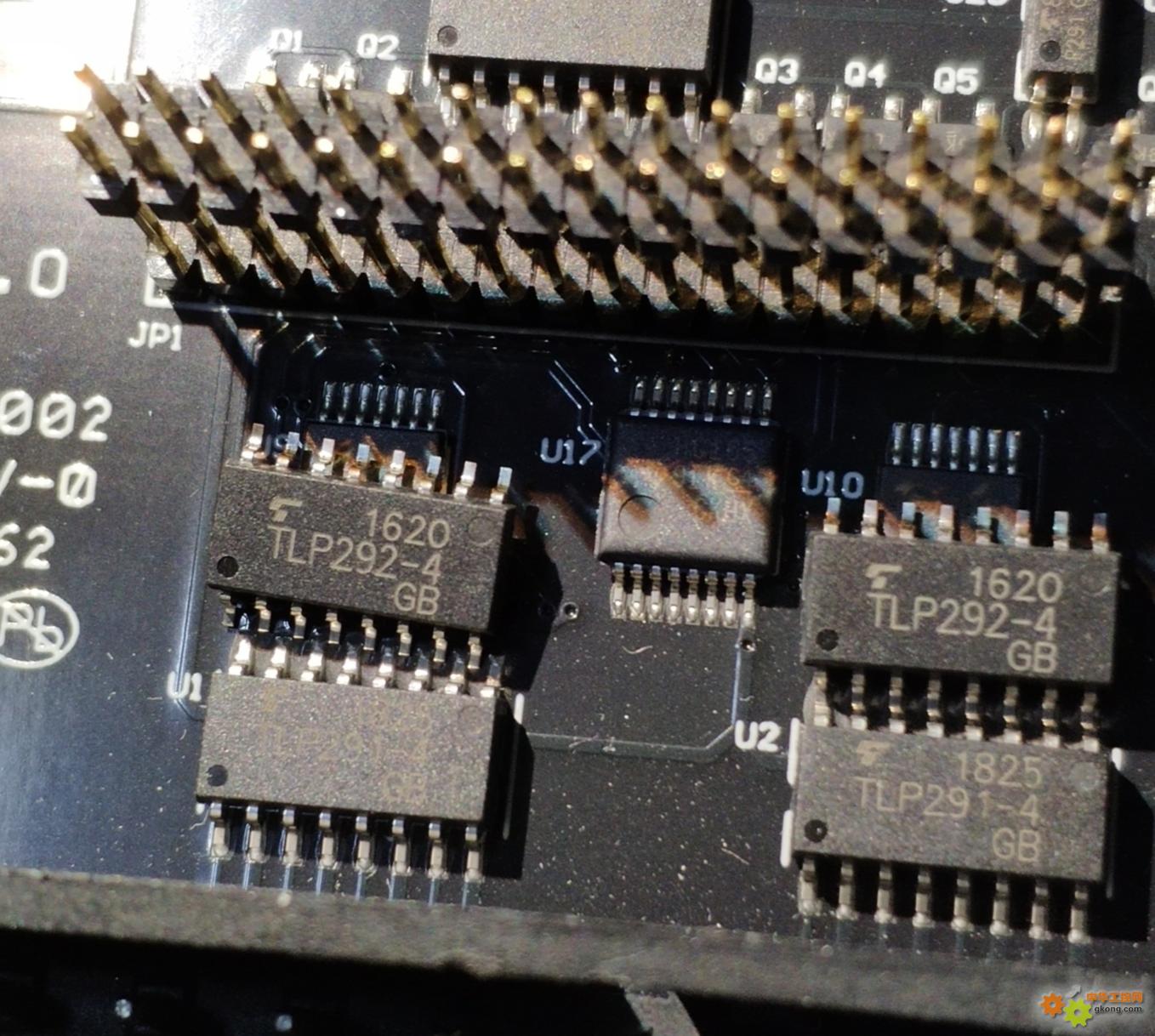

换班来个合照：









更换OK后，摆个姿势继续：









美滋滋~~~~~~~~~~~~~~~~~~~~~~~~~~~

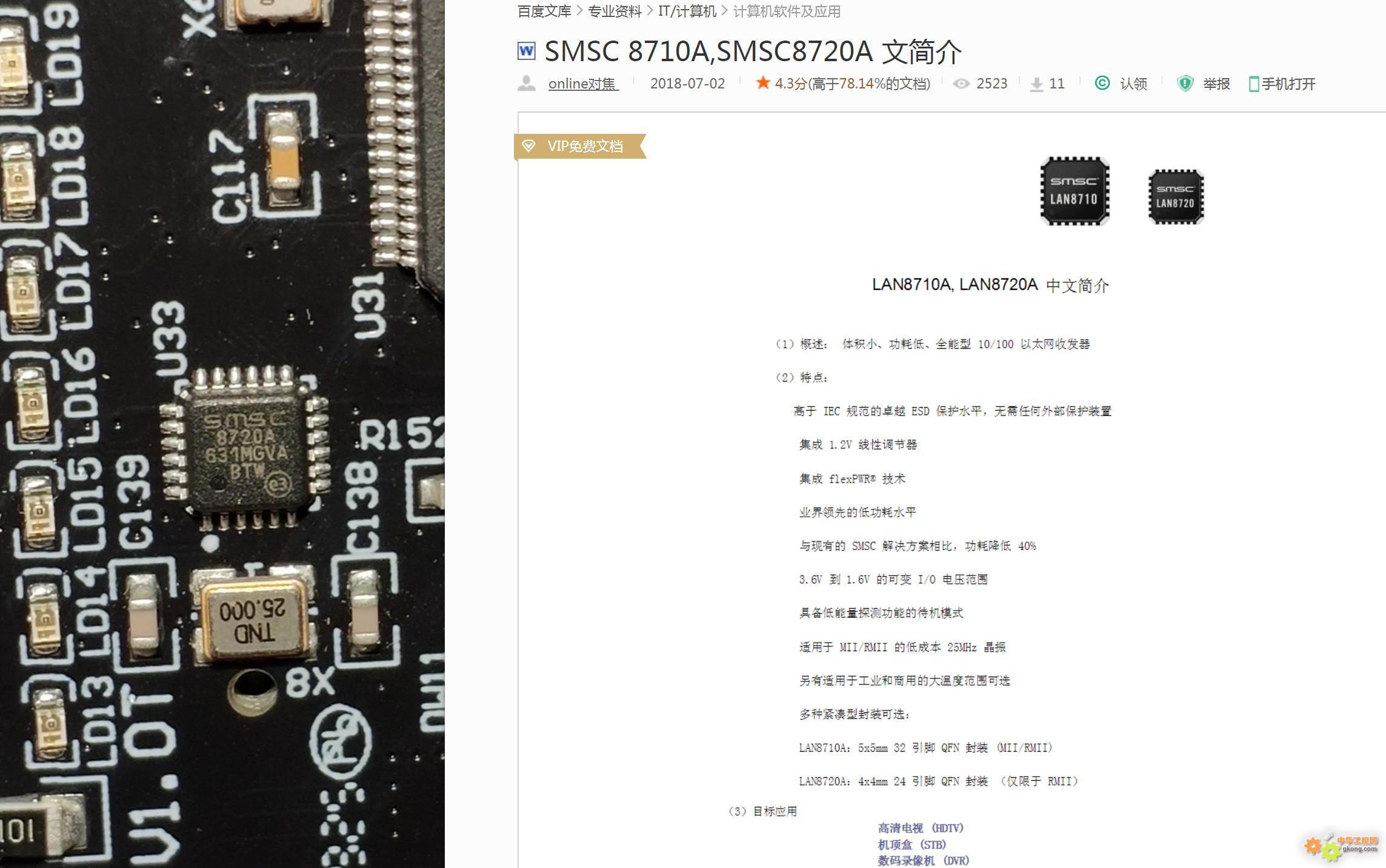

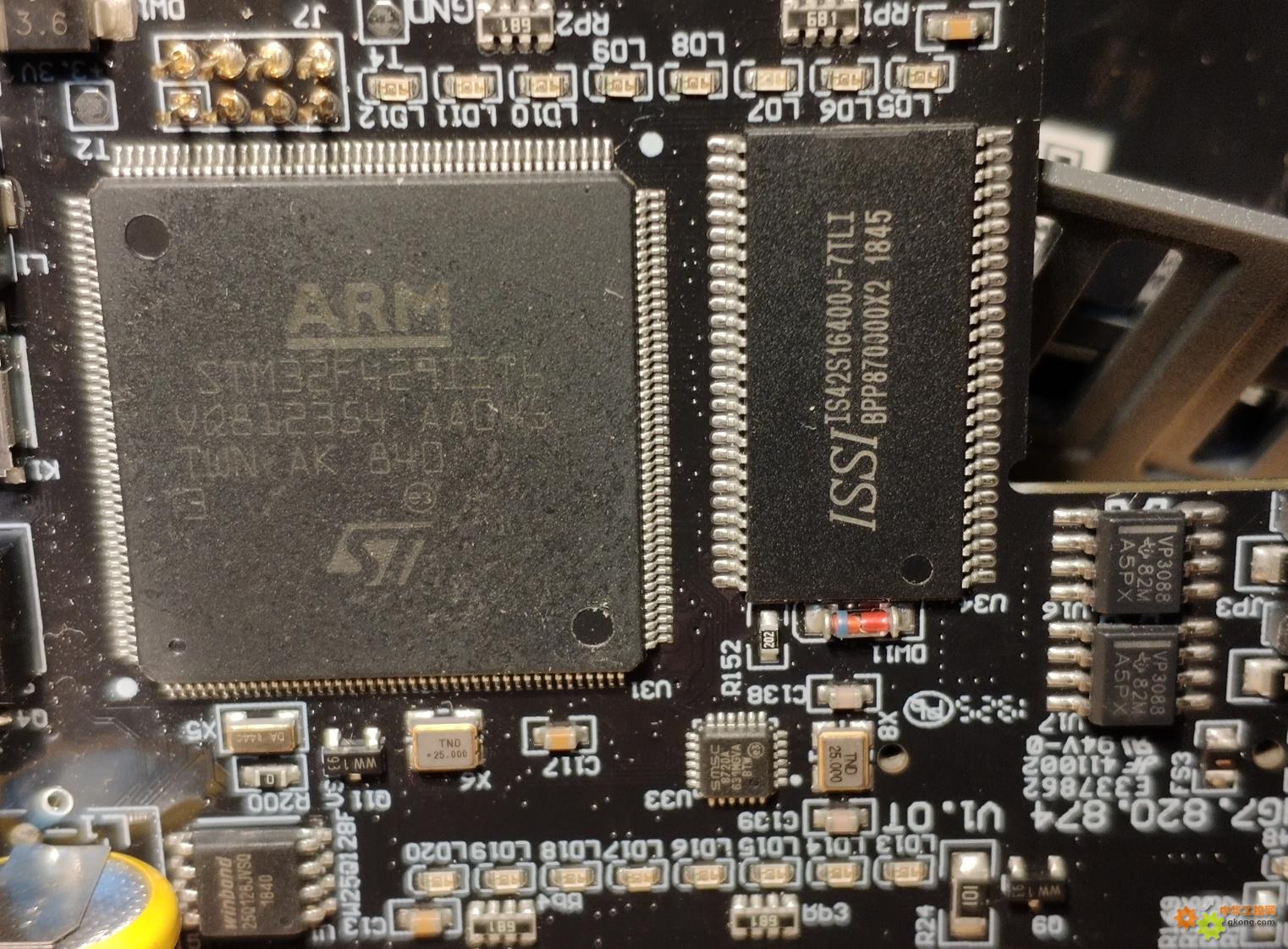

补图：上次拆机图大家嫌弃不清晰：












后续测试OK，源极、漏极都OK了。

2020-01-10。


END

改输出没有意义。
