欧姆龙CP1H-EX无协议编程实现Modbus RTU从站
1、通信测试程序如下所示：
![附件 image.jpg]()
端口号Port，使用左侧的端口则为2、使用右侧的端口则为3

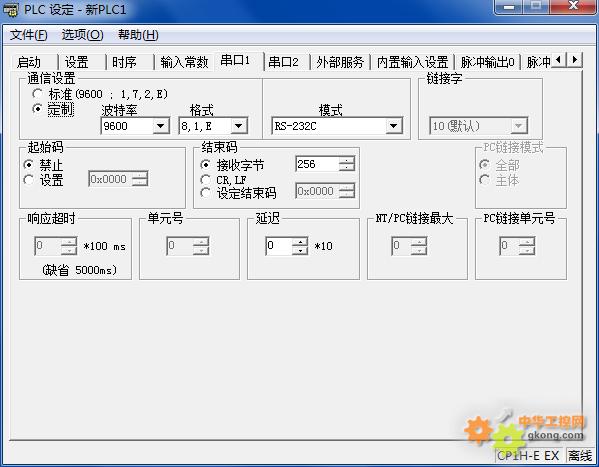

2、串口设置如下所示：
![附件 image.jpg]()

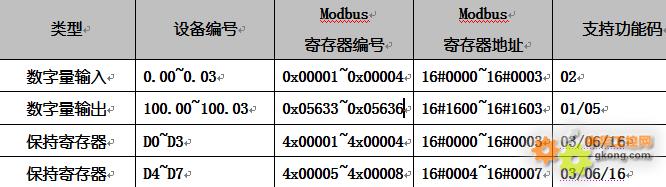

3、支持的Modbus RTU功能码有：
![附件 image.jpg]()
4、使用Modbus Poll调试测试PLC过程如下所示：
![附件 image.jpg]()

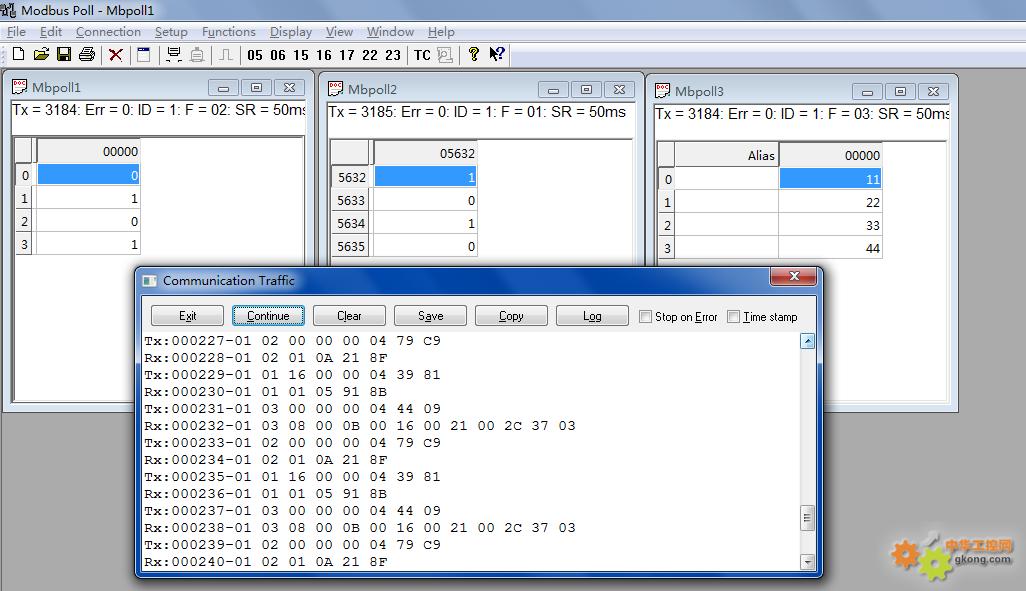

可以看出当前PLC的输入0.00~0.03状态分别为0101、输出100.00~100.03状态分别为1010、保持寄存器D0~D3分别为11、22、33、44

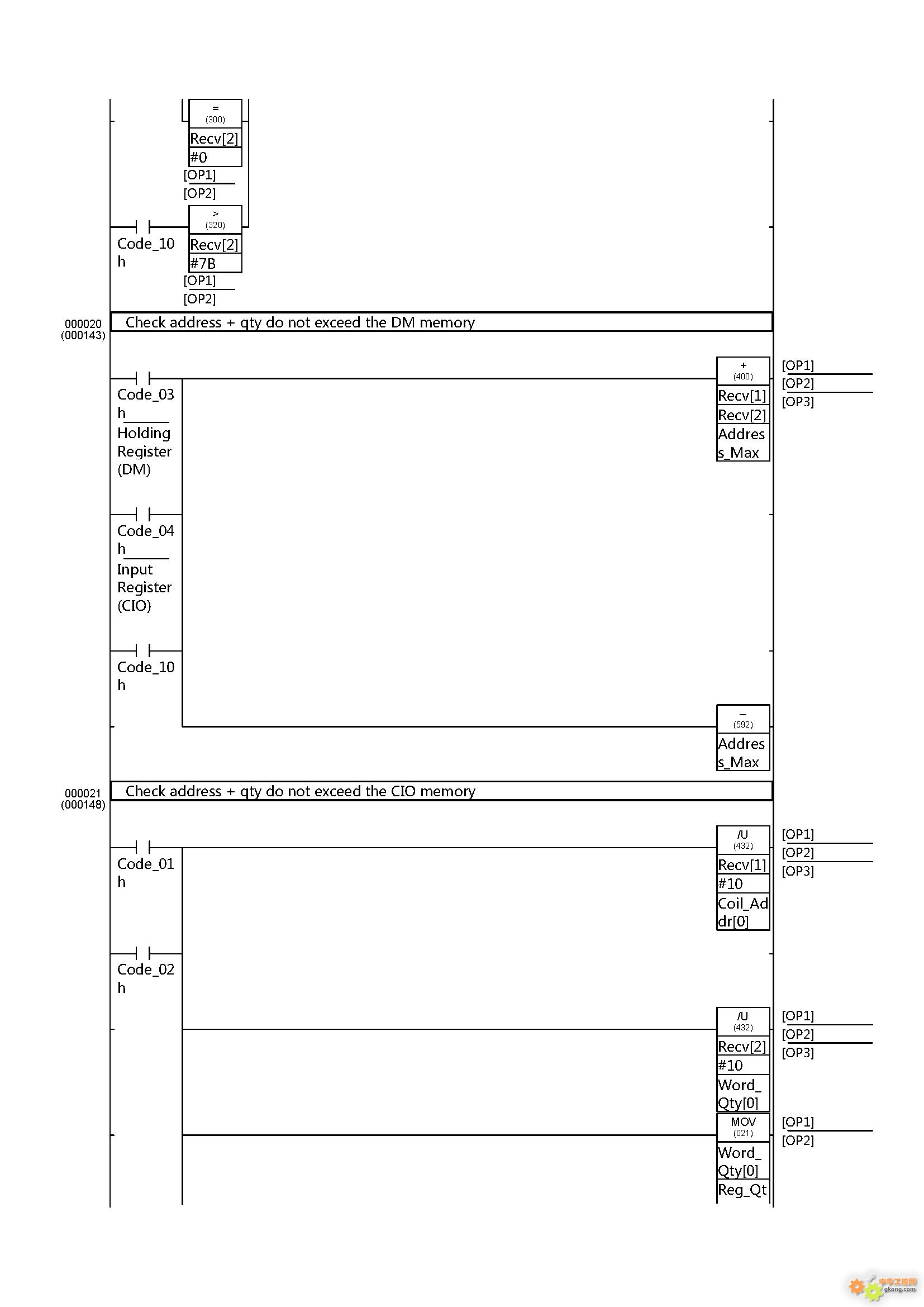

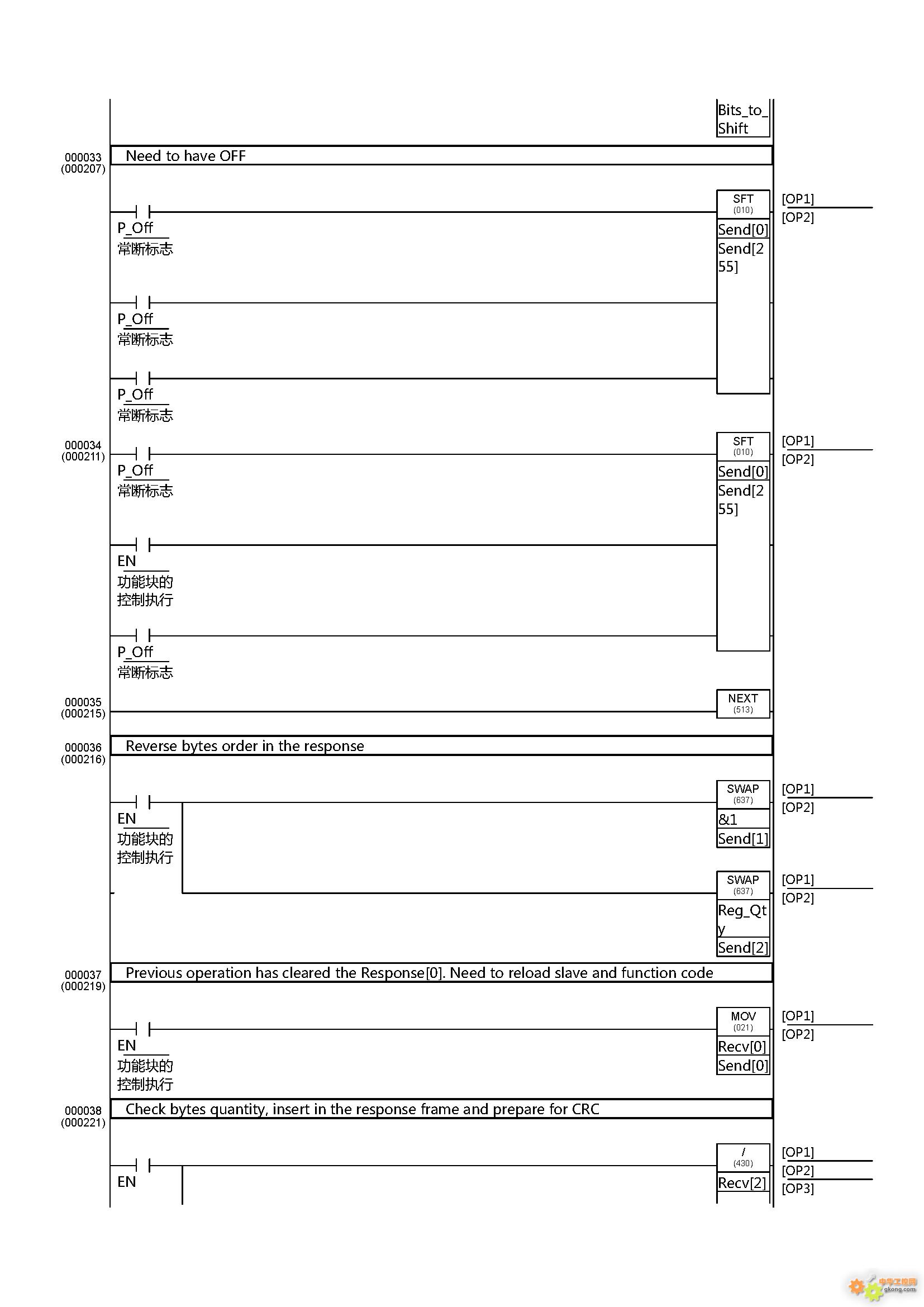

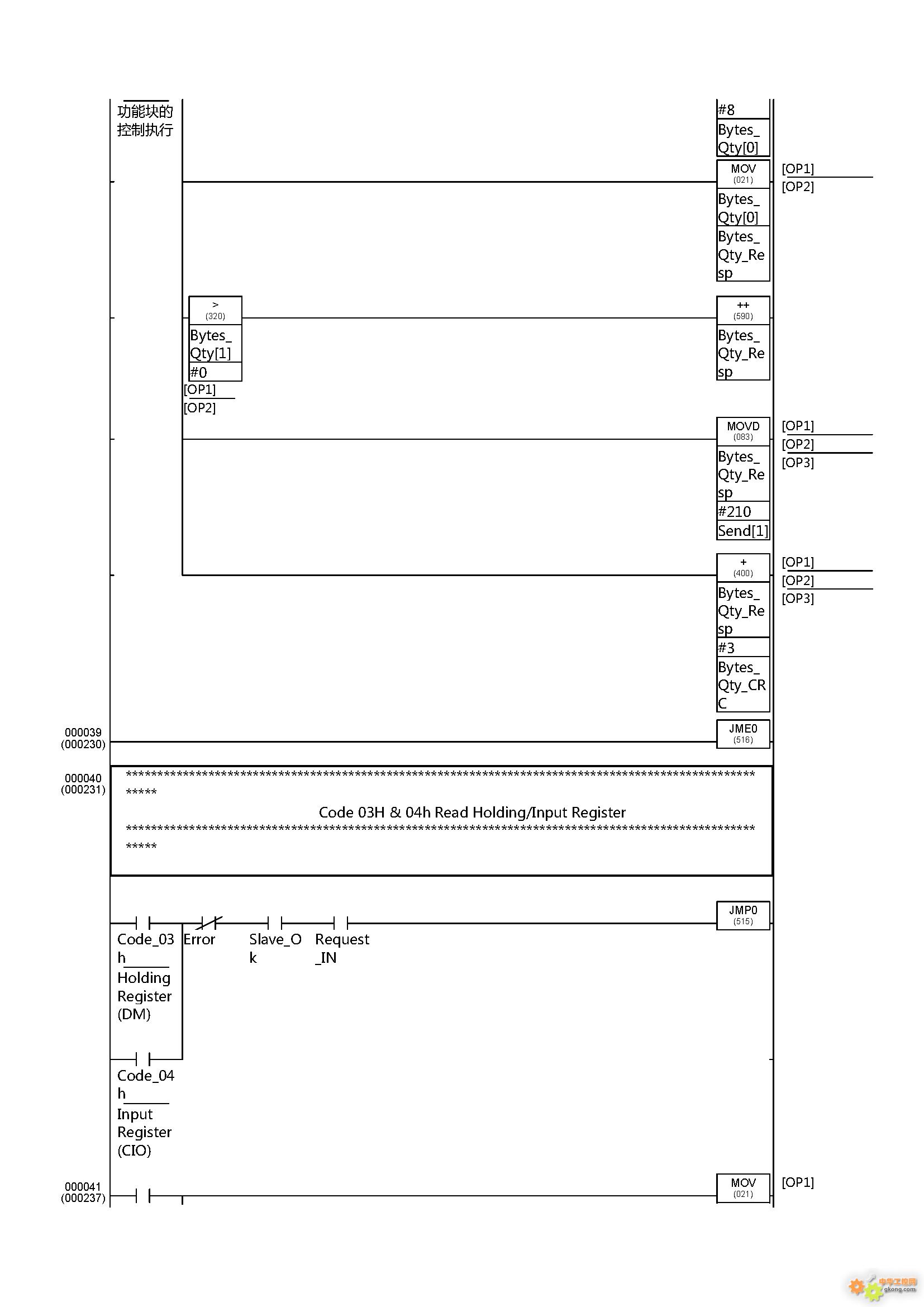

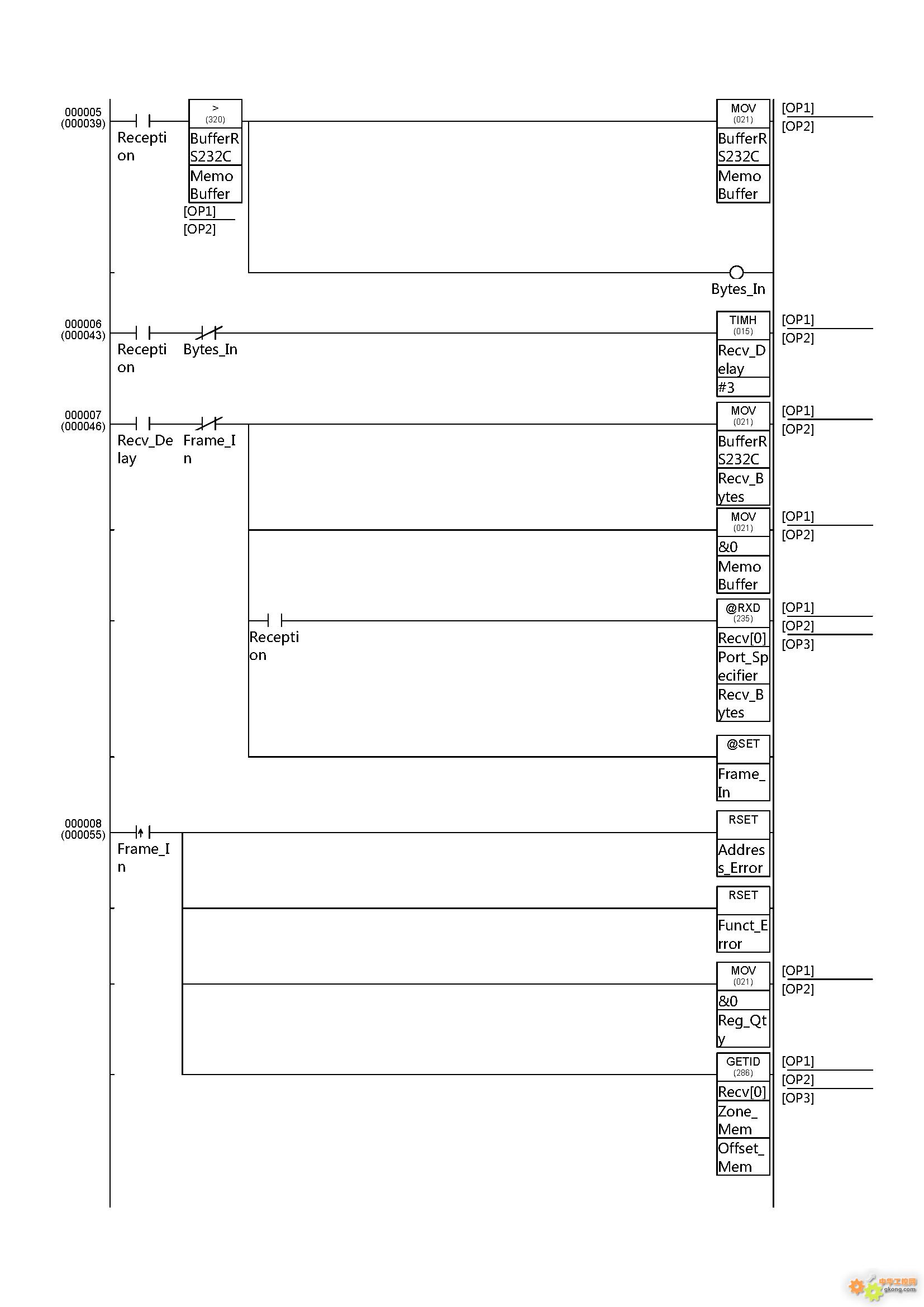

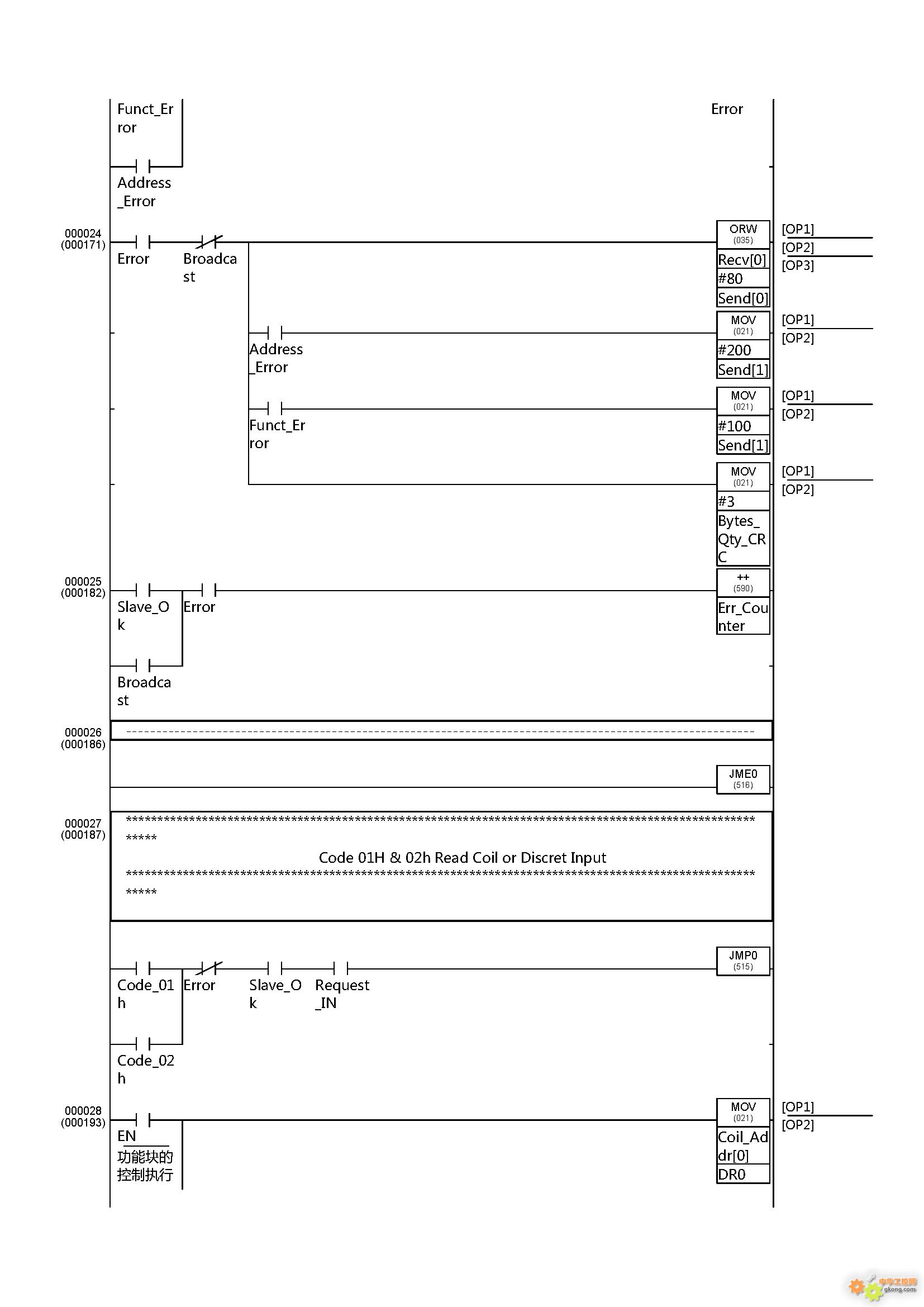

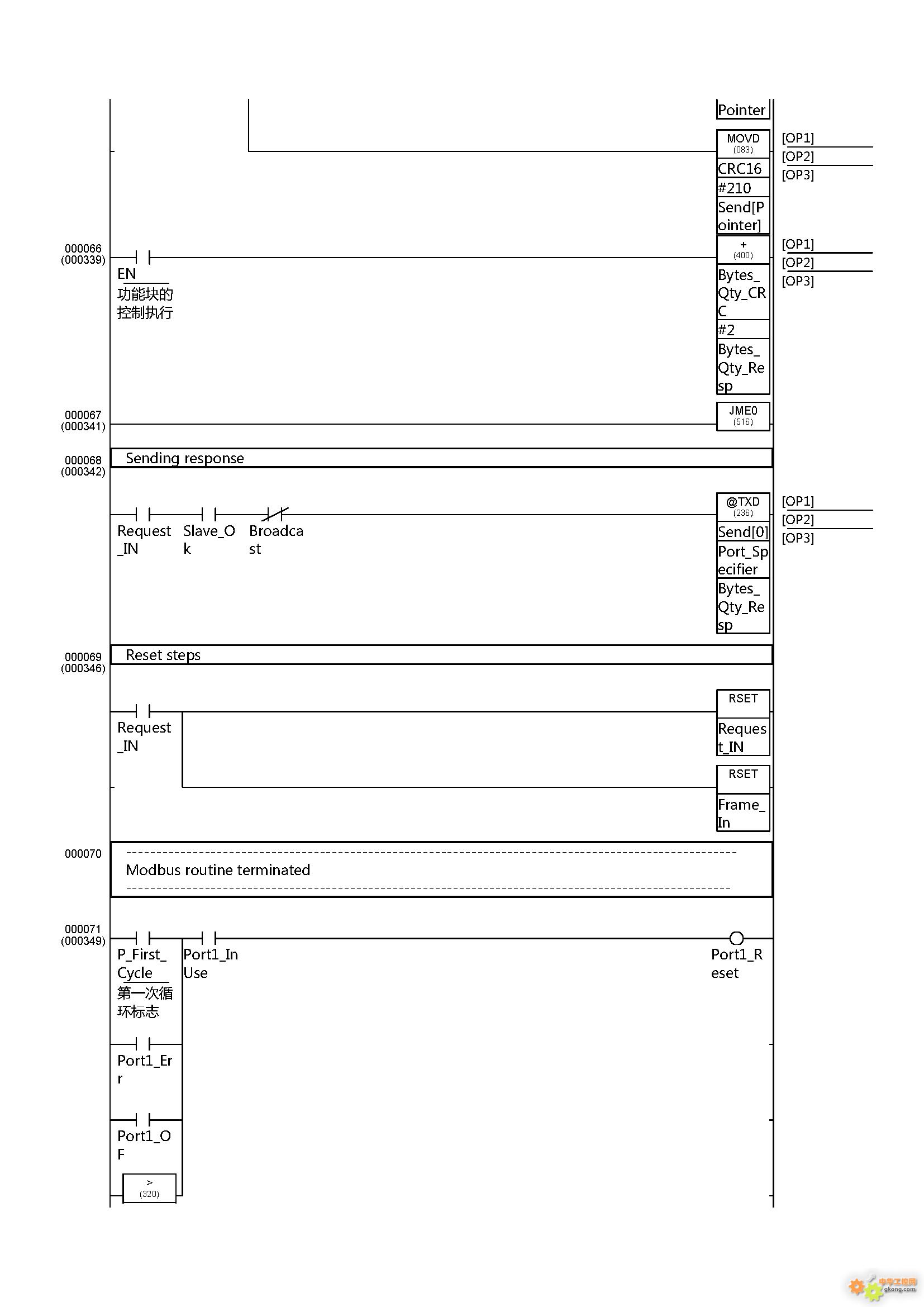

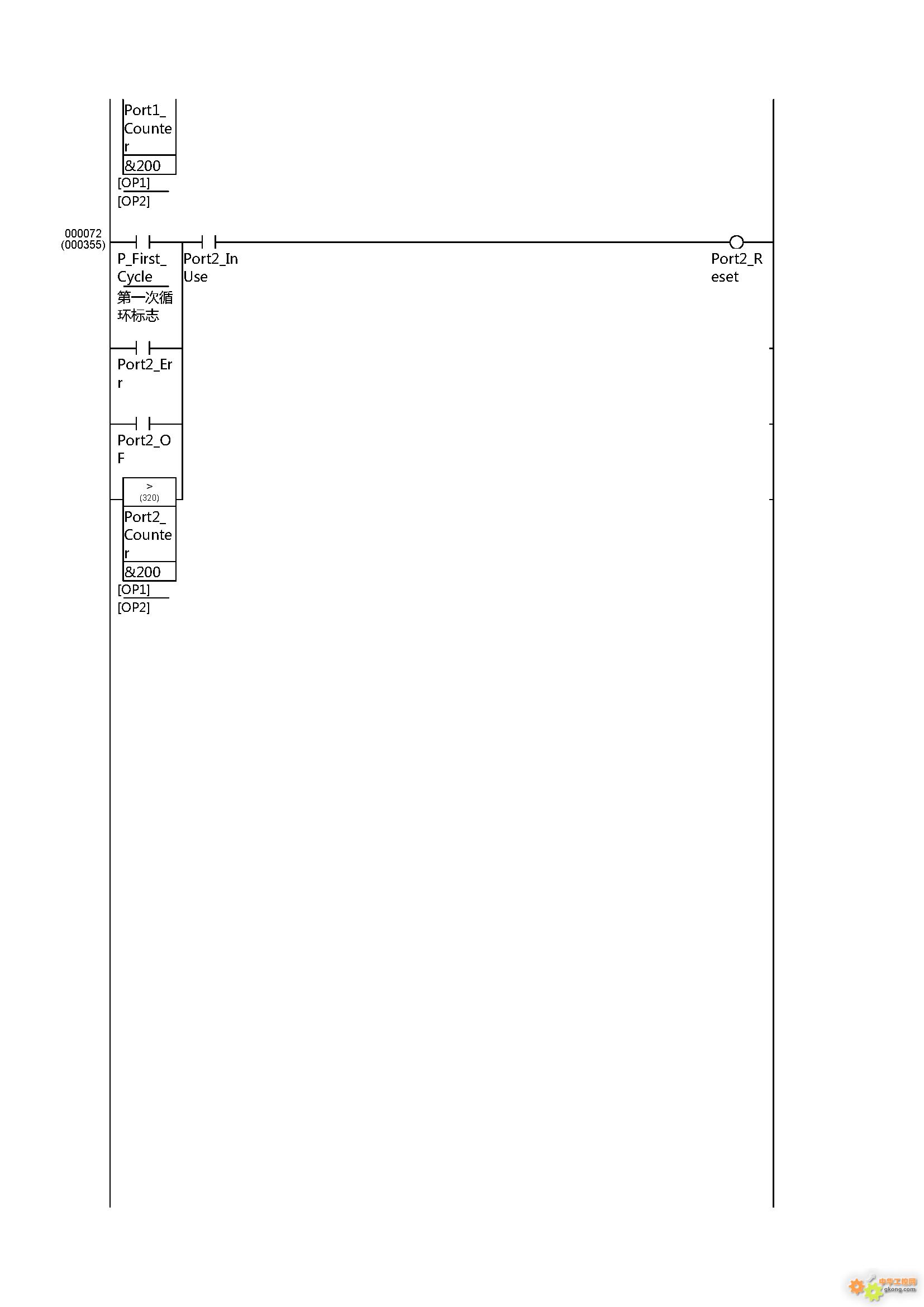

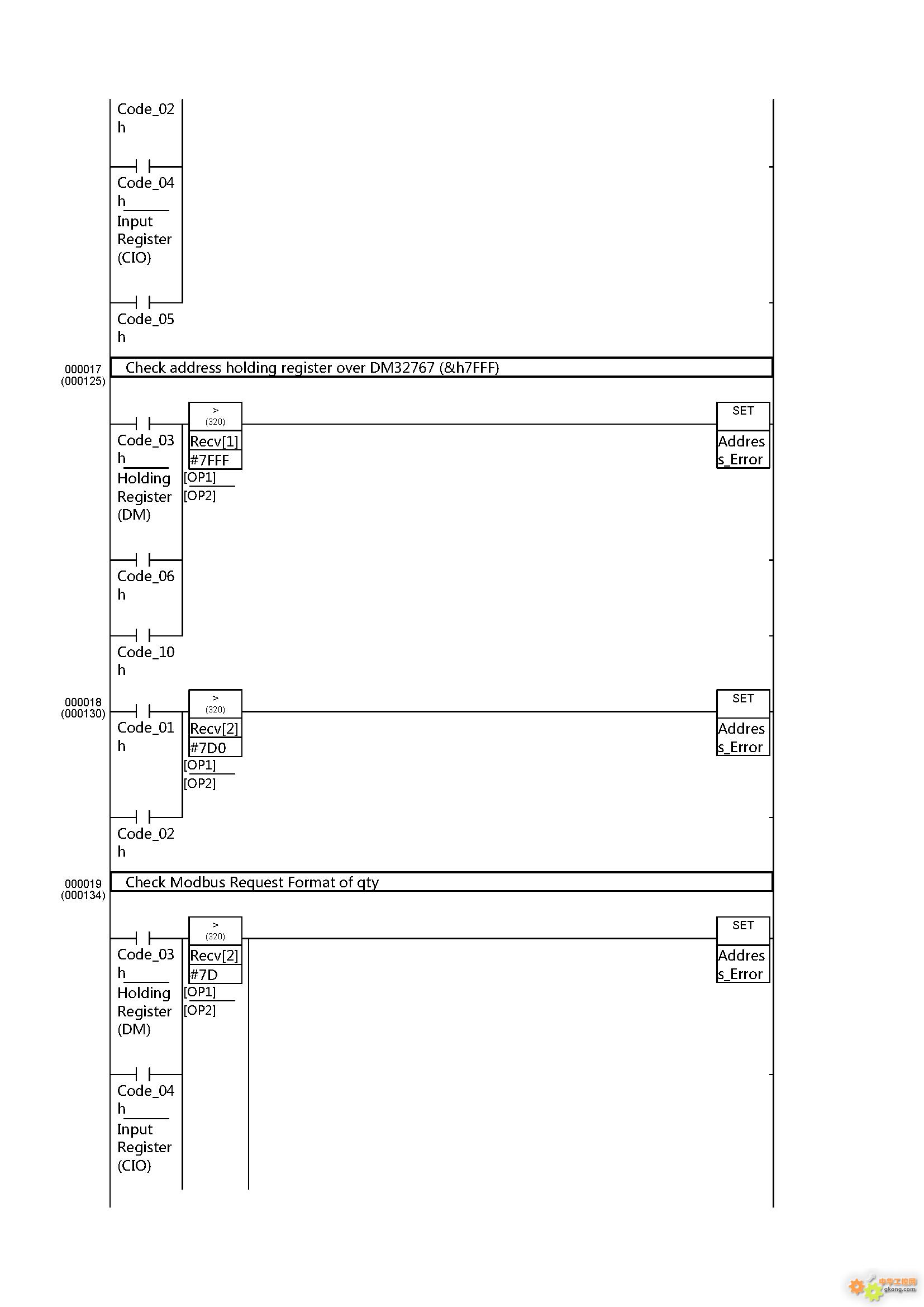

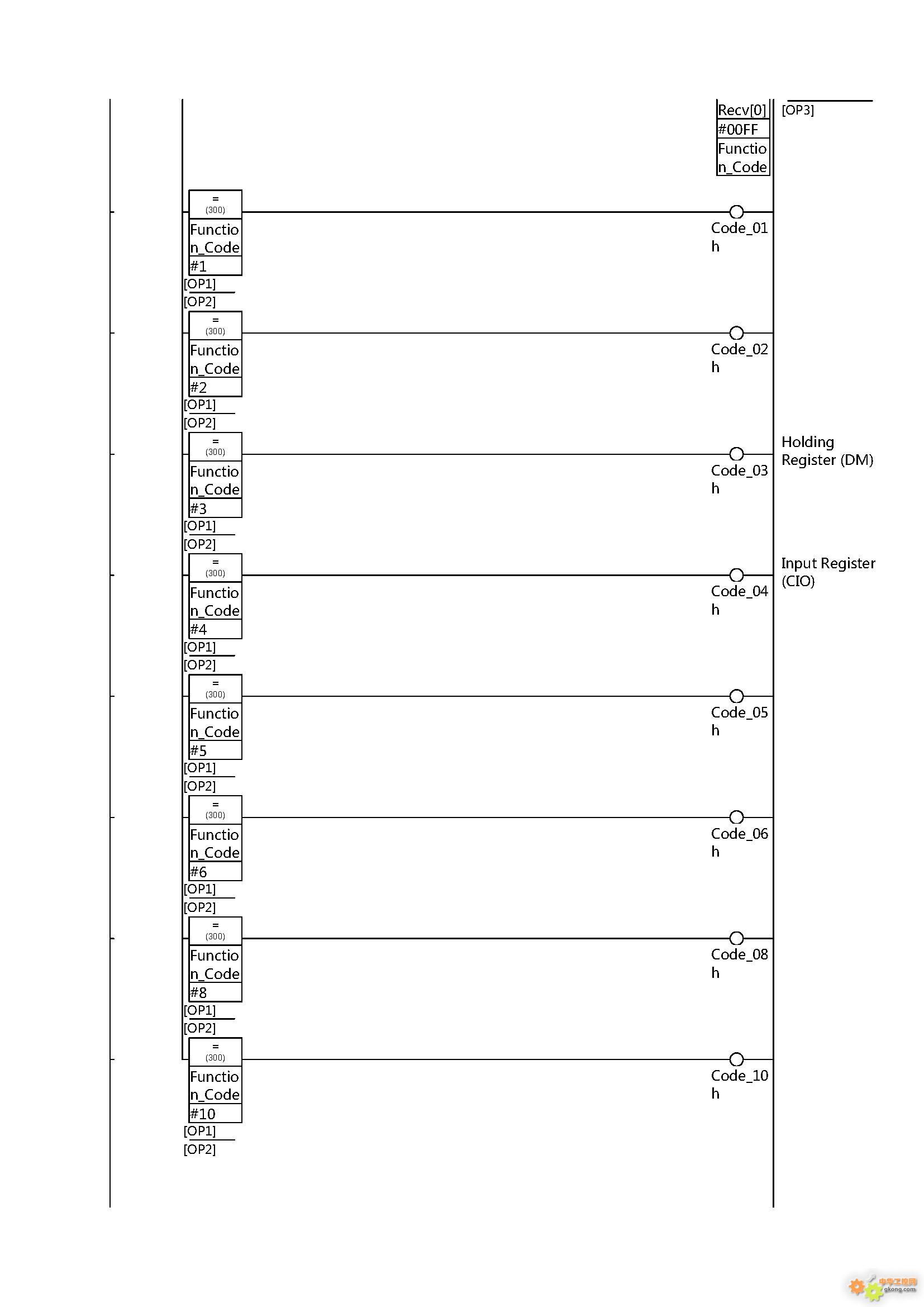

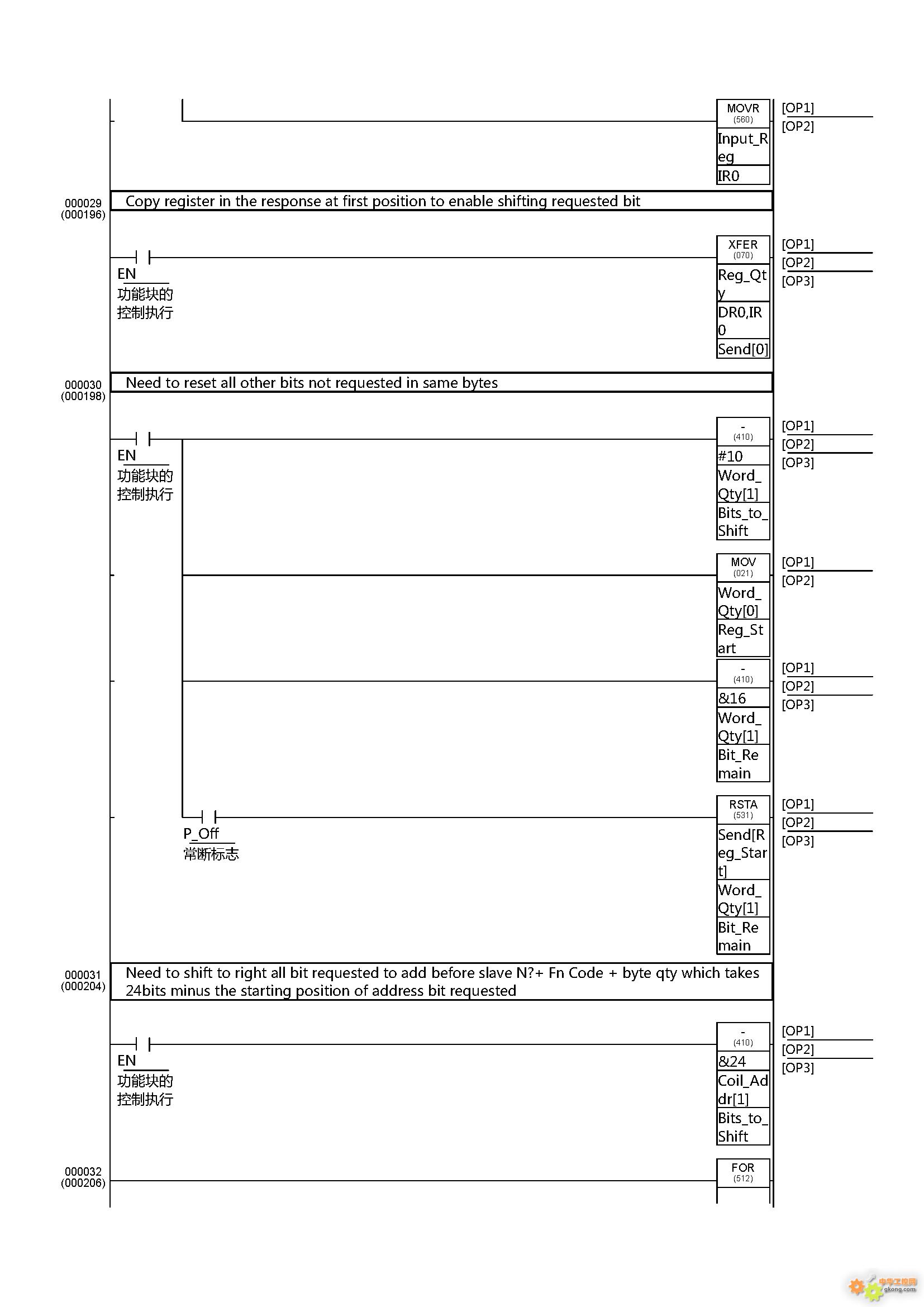

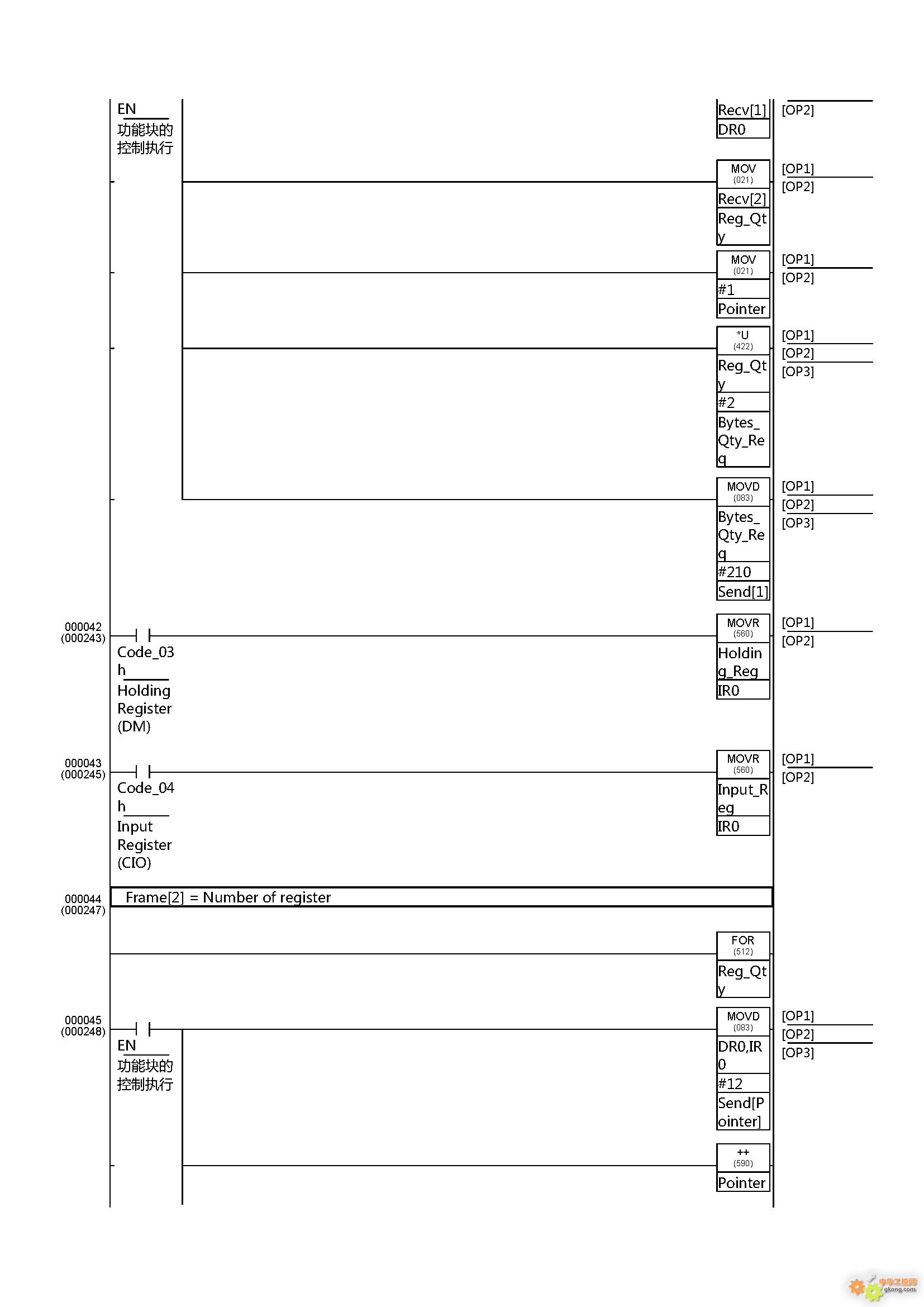

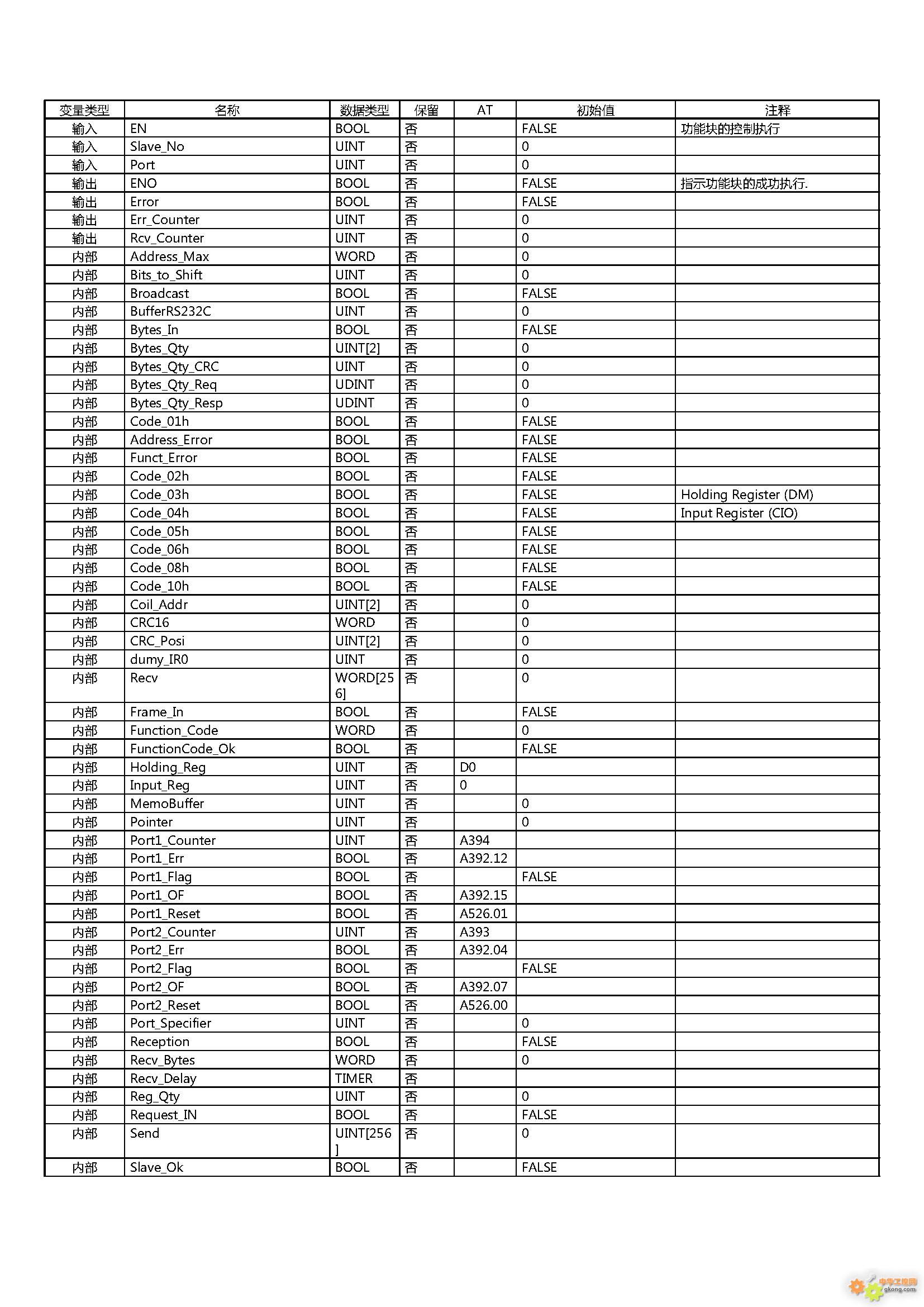

5、Modbus RTU Slave功能块编程如下：

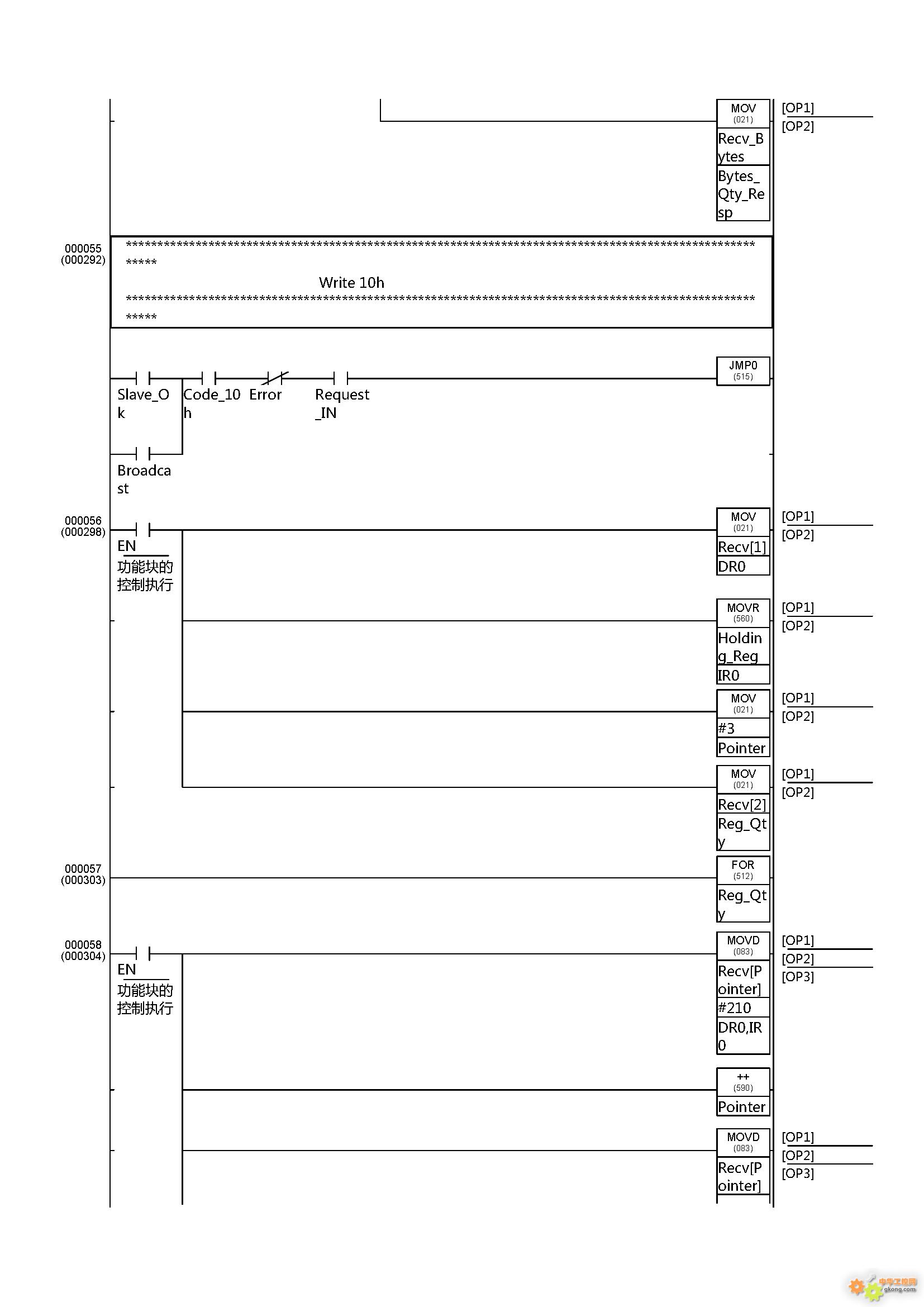

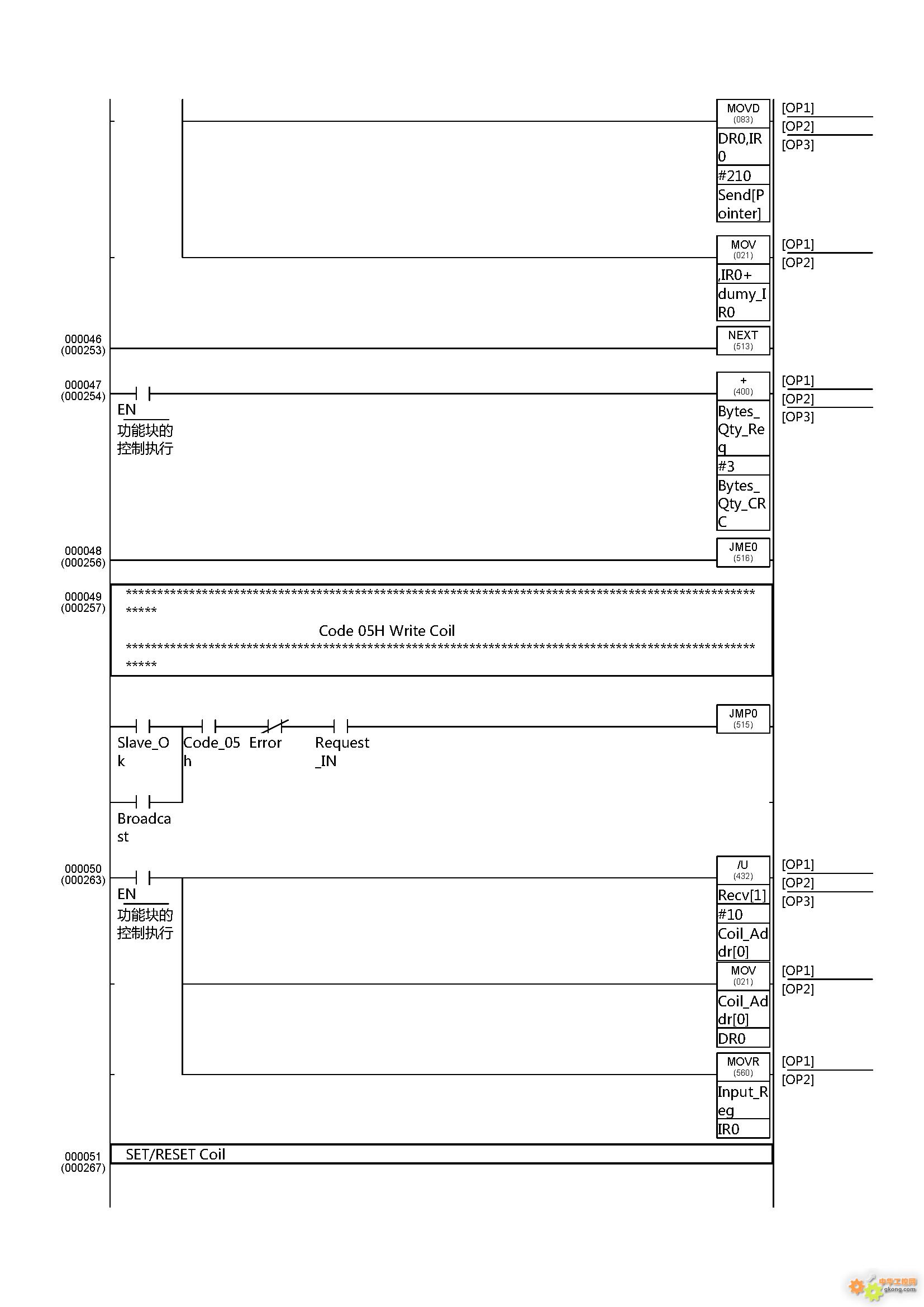

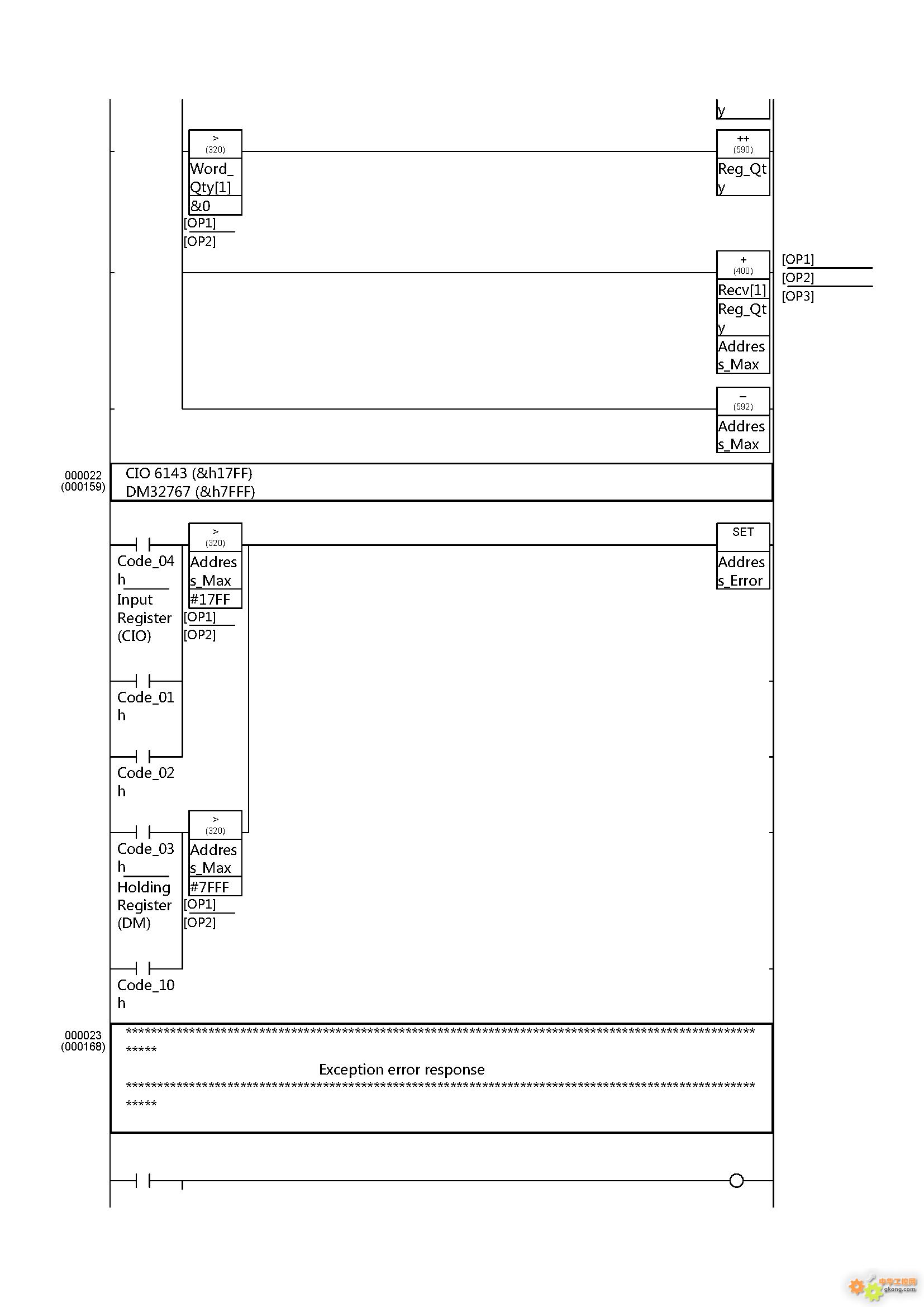

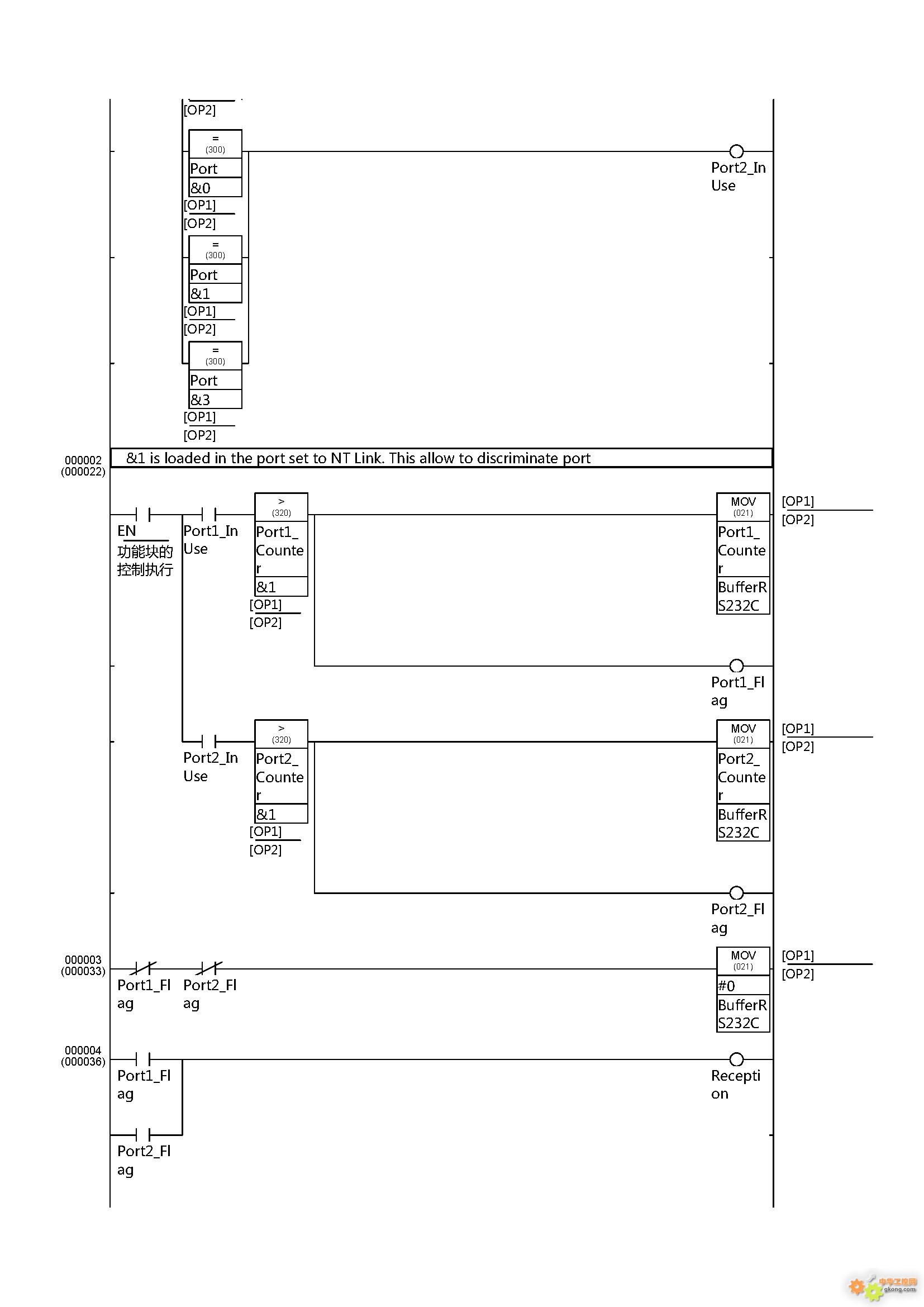

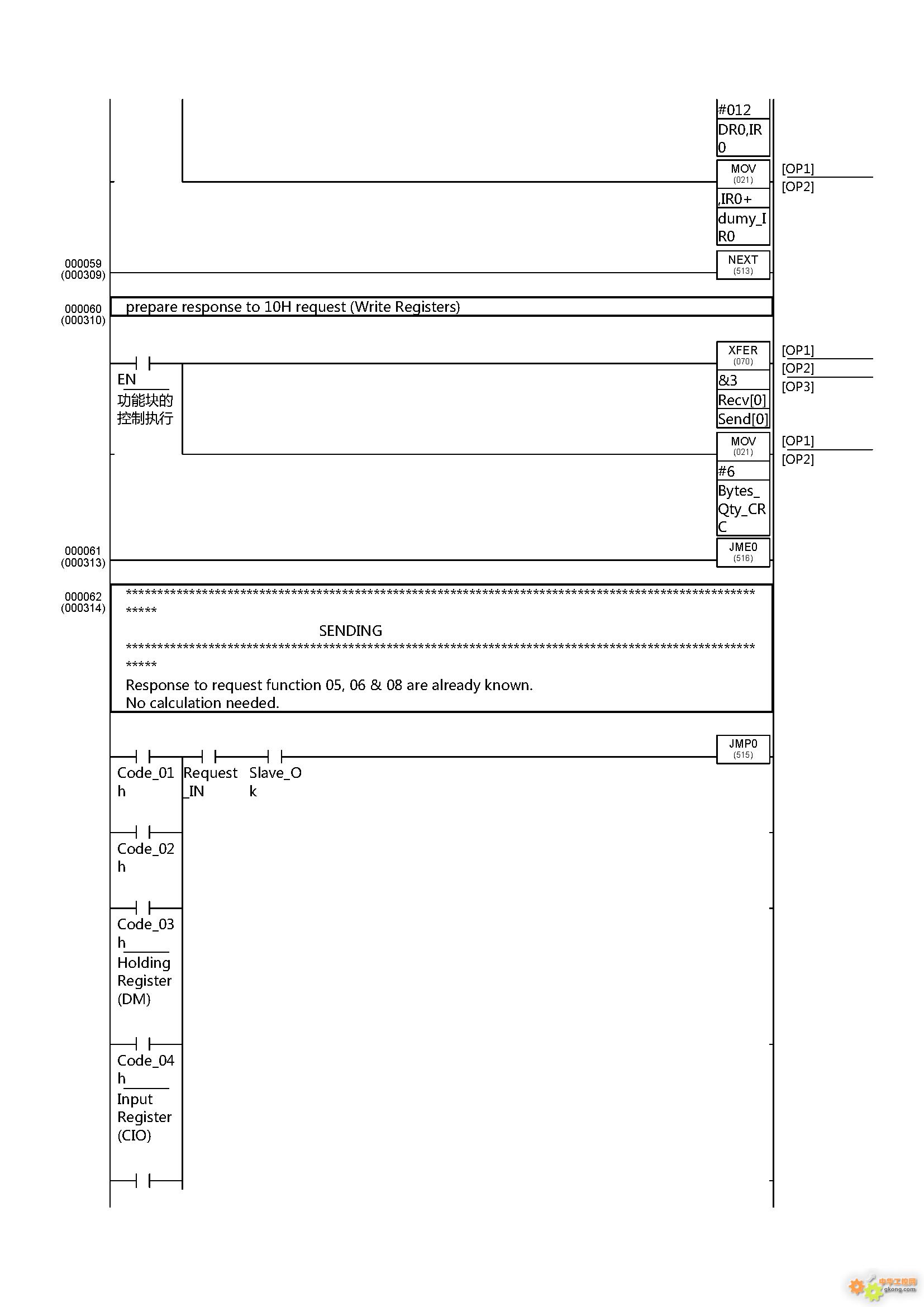

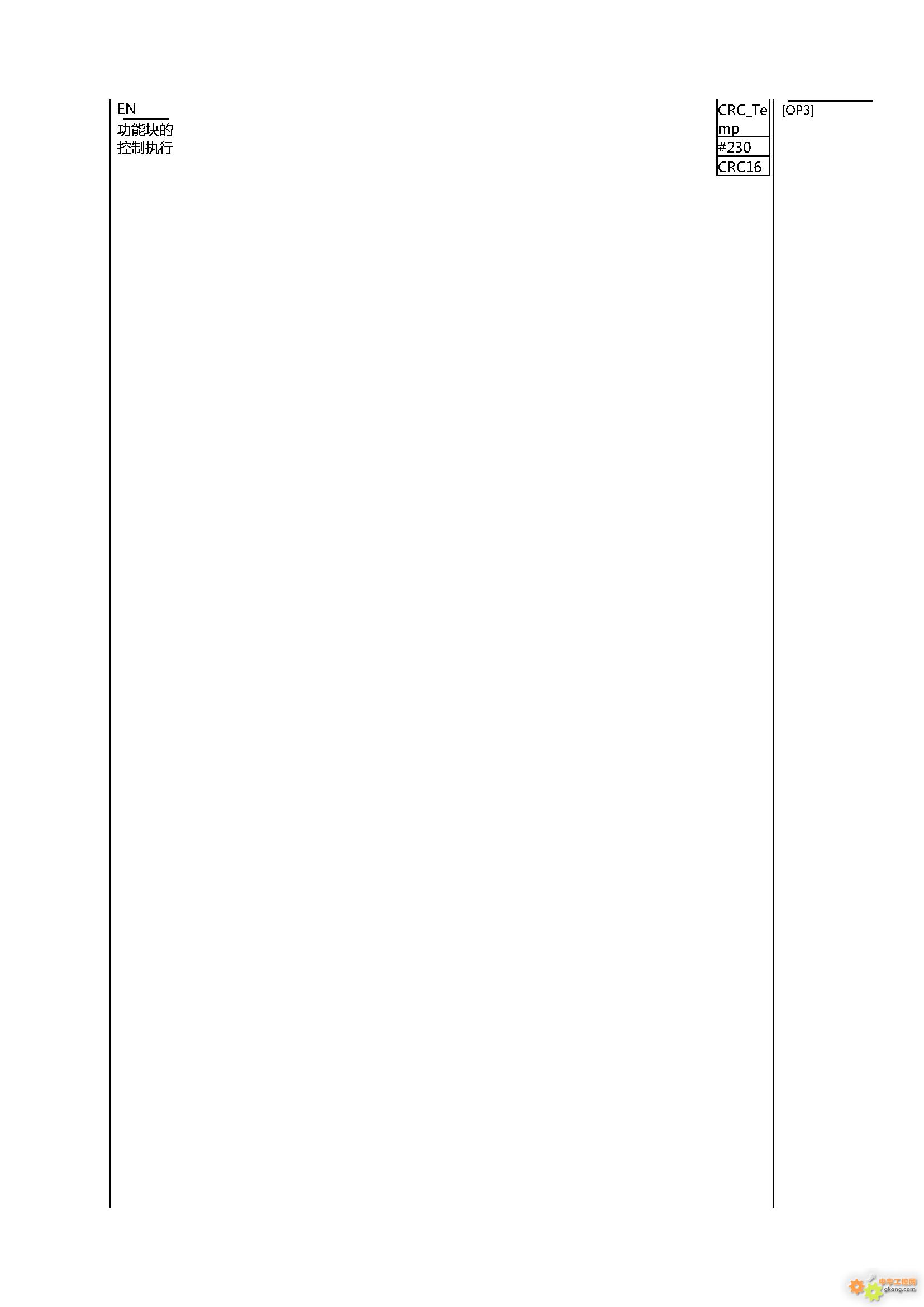

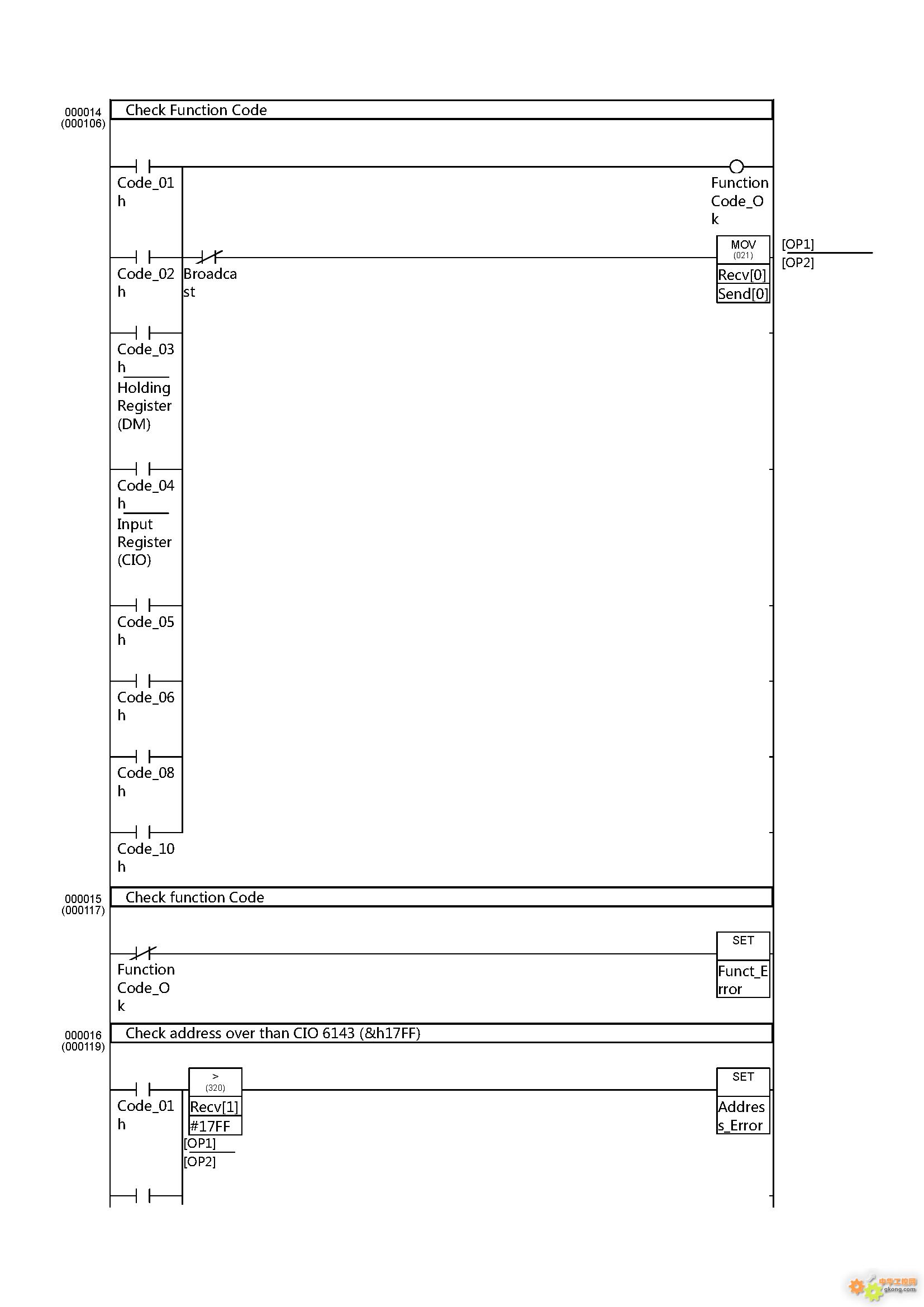

![附件 新PLC1-MRTU_CPU_Slave_页面_01.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_02.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_03.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_04.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_05.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_06.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_07.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_08.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_09.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_10.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_11.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_12.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_13.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_14.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_15.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_16.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_17.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_18.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_19.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_20.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_21.jpg]()
![附件 新PLC1-MRTU_CPU_Slave_页面_22.jpg]()

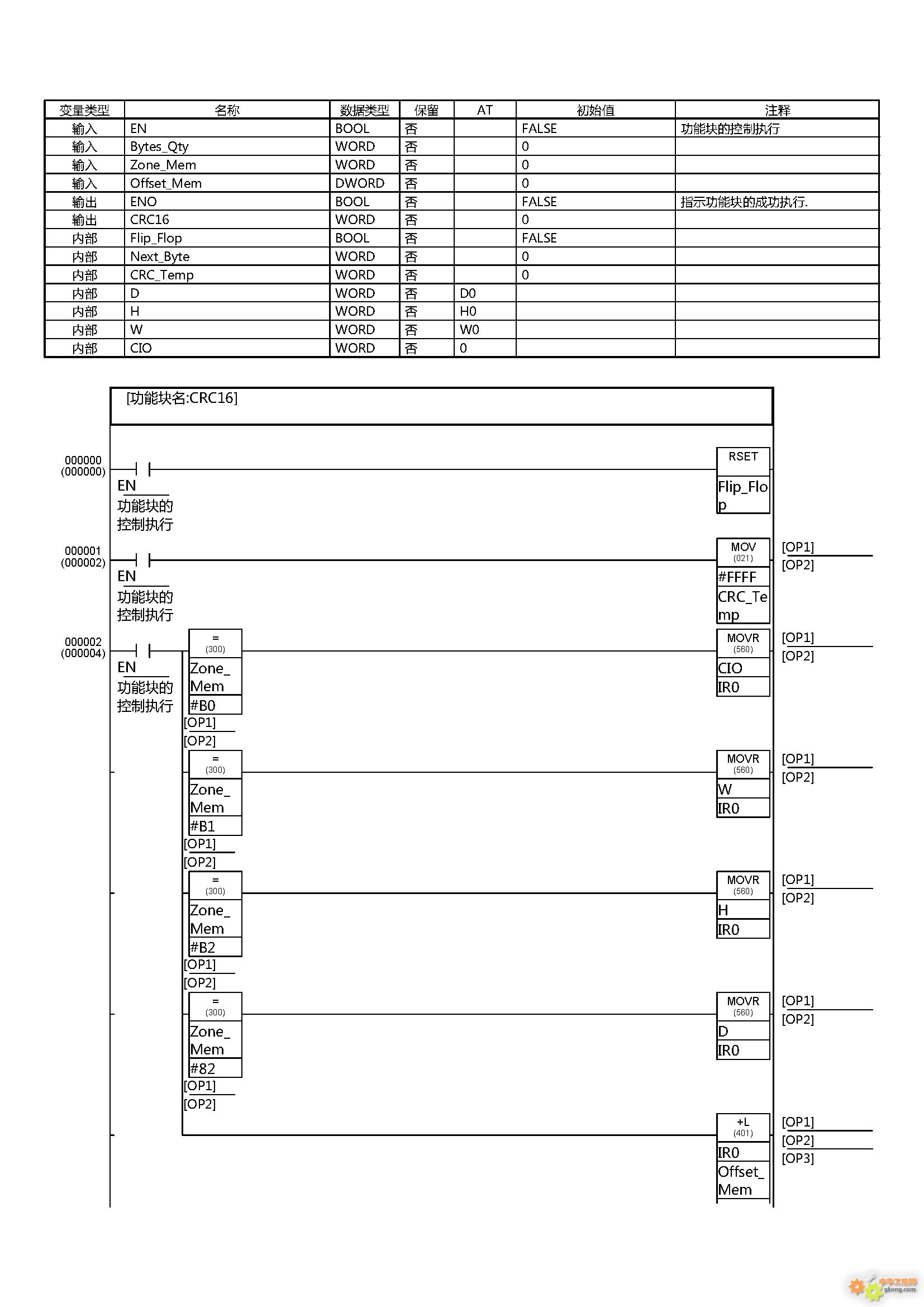

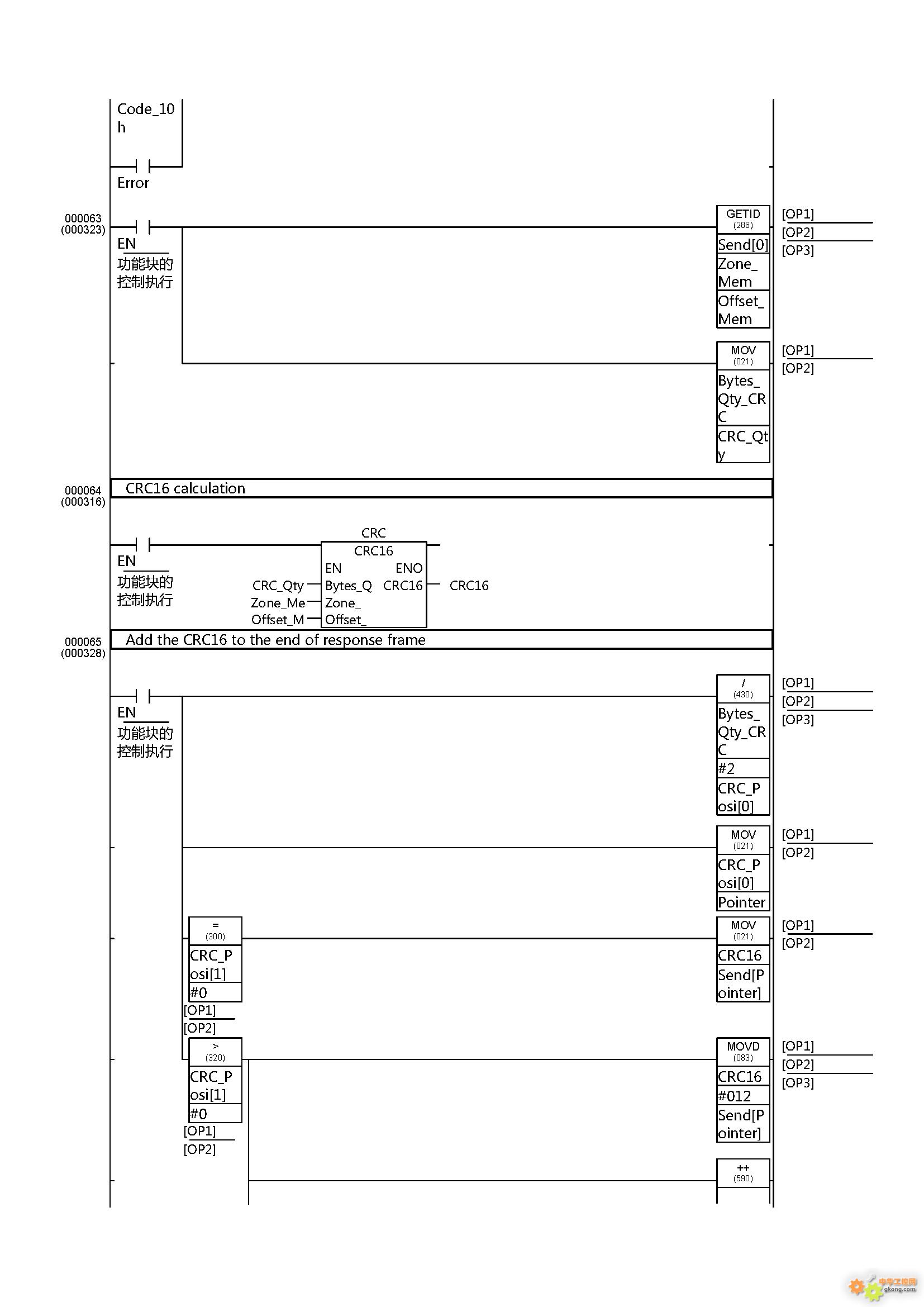

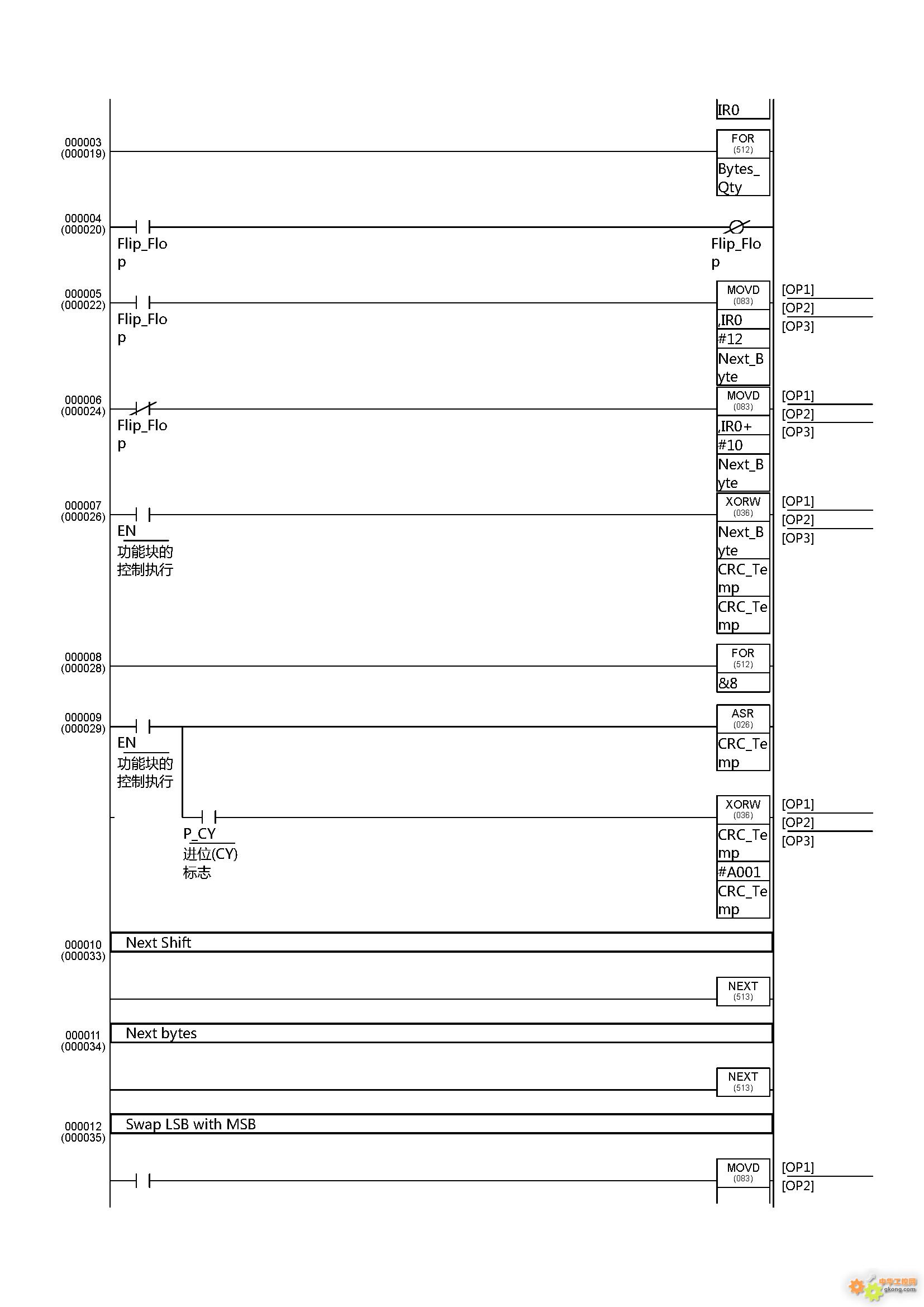

6、CRC校验：
![附件 新PLC1-CRC16_页面_1.jpg]()
![附件 新PLC1-CRC16_页面_2.jpg]()
![附件 新PLC1-CRC16_页面_3.jpg]()
1、通信测试程序如下所示：
2、串口设置如下所示：
5、Modbus RTU Slave功能块编程如下：
