* 帖子主题:

基于三菱\西门子\欧姆龙\松下PLC实现喷水池控制系统

分享到
17458
guanyumou 版主
文章数:8393
年度积分:295
历史总积分:17458
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/11/28 13:54:29
#0楼
基于三菱\西门子\欧姆龙\松下PLC实现喷水池控制系统

一、硬件概述:
1、三菱PLC使用FX3U系列
2、西门子PLC使用S7-200系列
3、欧姆龙PLC使用CP1H系列
4、松下PLC使用FPX系列
二、控制要求:
喷水池有红、黄、兰三色灯,两个喷水龙头和一个带懂龙头移动的电磁阀,按SB1启动按钮开始动作,喷水池的动作以45秒为一个循环,每5秒为一个节拍,连续工作3个循环后,停止10秒钟,如此不断循环直到按下SB2停止按钮后,完成一个循环,整个工艺停止。灯、喷水龙头和电磁阀的动作安排见下面的状态表,状态表中在该设备有输出的节拍下显示灰色,无输出为空白。
附件 image.jpg
使用组态王制作的动画截图如下所示:
附件 image.jpg
三、输入输出分配:
1、三菱部分:
附件 image.jpg
2、西门子部分:
附件 image.jpg
3、欧姆龙部分:
附件 image.jpg

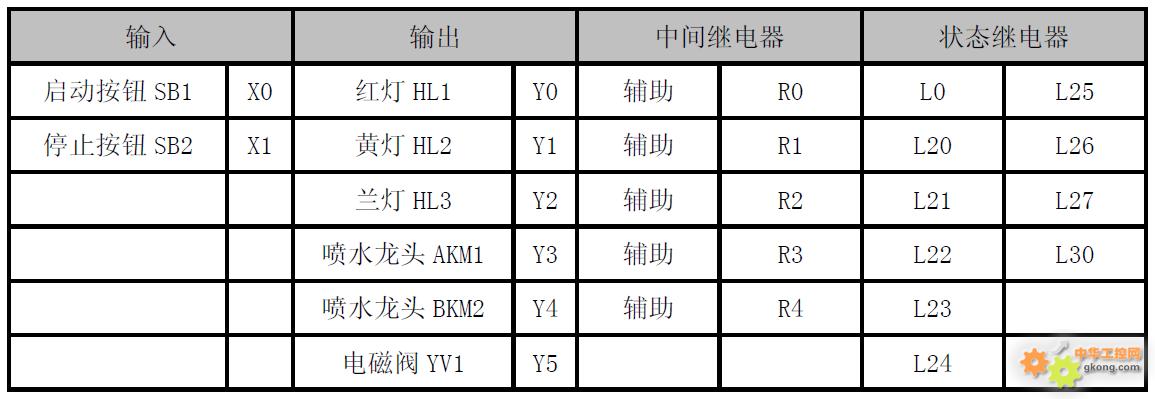

4、松下部分:
附件 image.jpg
四、PLC源程序:
附件 image.jpg
1、三菱PLC源程序:
附件:基于三菱PLC喷水池控制系统.rar
[本地下载]
2、西门子PLC源程序:
附件:基于西门子PLC喷水池控制系统.rar
[本地下载]
3、欧姆龙PLC源程序:
附件:基于欧姆龙PLC喷水池控制系统.rar
[本地下载]
4、松下PLC源程序:
附件:基于松下PLC喷水池控制系统.rar
[本地下载]
五、组态王组态
未完待续......
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务,需要请直接
联系!腾讯扣扣149034219
6961
hmz810220
文章数:2230
年度积分:114
历史总积分:6961
注册时间:2013/6/15
发站内信
发表于:2019/11/28 22:05:40
#1楼
多出些这样的案例,各种PLC都有可以对照实现同样功能各品牌PLC的编程差异
17458
guanyumou 版主
文章数:8393
年度积分:295
历史总积分:17458
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/11/29 0:50:23
#2楼
以下是引用hmz8102202019/11/28 22:05:40的发言:
多出些这样的案例,各种PLC都有可以对照实现同样功能各品牌PLC的编程差异
发这个帖子主要是因为有位新注册的网友需要一个例子,所以就索性发了出来。
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务,需要请直接
联系!腾讯扣扣149034219
143
zshwanuYWFem
文章数:1
年度积分:50
历史总积分:143
注册时间:2018/11/28
发站内信
发表于:2019/12/4 9:00:43
#3楼
西门子程序可以运行吗?需要SCR SCRE吗?没有PLC模拟,刚学的!!
17458
guanyumou 版主
文章数:8393
年度积分:295
历史总积分:17458
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/12/4 9:41:03
#4楼
以下是引用zshwanuYWFem2019/12/4 9:00:43的发言:
西门子程序可以运行吗?需要SCR SCRE吗?没有PLC模拟,刚学的!!
可以运行啊,最好找个实物吧!
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务,需要请直接
联系!腾讯扣扣149034219
349
413402878
文章数:12
年度积分:50
历史总积分:349
注册时间:2015/1/5
发站内信
发表于:2019/12/6 9:36:39
#5楼
留个脚印,以后用到其他牌子再来对比学习,谢谢了
17458
guanyumou 版主
文章数:8393
年度积分:295
历史总积分:17458
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/12/6 12:47:51
#6楼
以下是引用4134028782019/12/6 9:36:39的发言:
留个脚印,以后用到其他牌子再来对比学习,谢谢了
这是一个最简单的例子,只不过把4种PLC编程都发了出来。
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务,需要请直接
联系!腾讯扣扣149034219
