工控论坛首页 → 机电一体化 → 浏览主题：旋转台的两种结构设计

* 帖子主题：

旋转台的两种结构设计

1058

向北航行

文章数：70

年度积分：50

历史总积分：1058

作者的所有帖子(70)

注册时间：2014/10/13

发表于：2019/10/16 11:29:37

#0楼

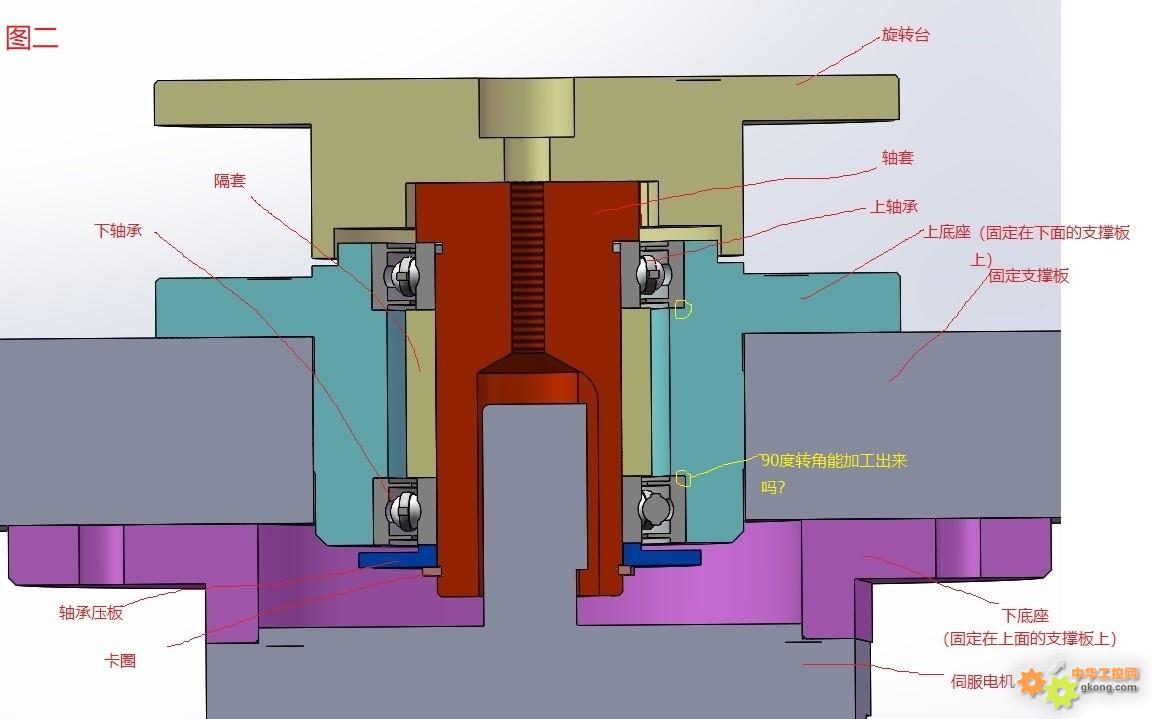

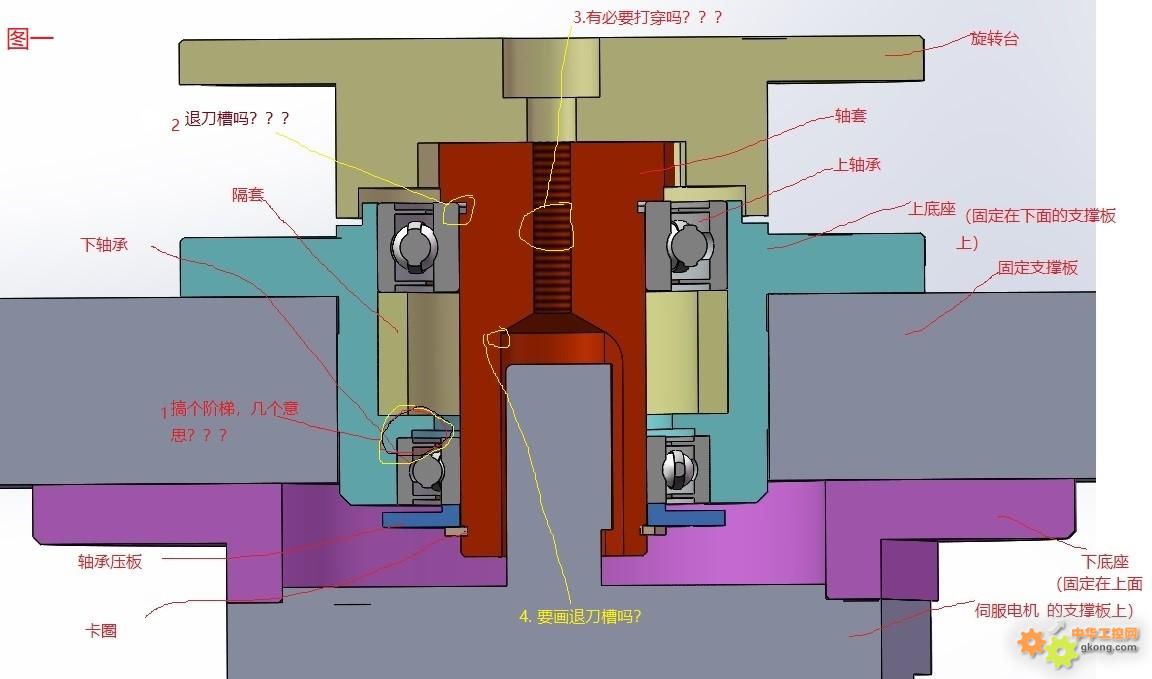

原理都是电机轴通过键传动，带动中间的红色轴套旋转，进而带动黄色的旋转台旋转；
下底座主要用于安装电机，上底座用于安装轴承支撑轴套旋转
图一的结构上轴承为6005，下轴承为6905，图二都为6905；
1.图一的上底座和下轴承安装处，搞个阶梯，几个意思？
2.图一轴套的槽为退刀槽吗？不画行吗？
3图一的螺纹孔有必要打穿吗？
4.图一轴套内孔的尾端要画退刀槽吗？
5.图二上底座安装轴承的转角处是90度，能否加工出来？如果实际加工出来不是90度，
会影响安装轴承的
6.请点评图一和图二结构
