为什么用开放请求信号 去关闭端口? 啥原理?

分享到
1310
flyfox1047
文章数:225
年度积分:220
历史总积分:1310
注册时间:2005/12/27
发站内信
发表于:2019/9/11 15:52:52
#0楼
为什么用开放请求信号SD10681 去关闭端口?啥道理? 哪位大师给解释一下?
这个SD10681是目标机来请求本机开放的信号吗?
附件 微信图片_20190911154702.jpg



而开放请求信号SD10681为OFF时,又去开放端口。。。。真的搞不懂了
附件 微信图片_20190911160930.jpg


难道是SD10681 是OFF时请求开放,ON时关闭请求?

但是貌似又不是这么一回事:

附件 微信图片_20190911161840.jpg
[此贴子已经被作者于2019/9/11 16:19:36编辑过]
1843
sxjice545
文章数:423
年度积分:859
历史总积分:1843
注册时间:2013/2/23
发站内信
发表于:2019/9/12 8:13:28
#1楼
开放请求信号是目标发出的,本地只是接收,在开放结束信号的下降沿去通知关闭请求不合理吗?通知关闭后目标会关闭请求。
16506
guanyumou 版主
文章数:7886
年度积分:2579
历史总积分:16506
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/9/12 18:45:47
#2楼
一、连接的打开:
附件 image.jpg
SD10680.0和SD10681.0均为0的情况下方可进行连接的打开操作,通过M1000上升沿连接打开成功后,SD10680.0和SD10681.0均为1,此时不可重复操作连接的打开操作;

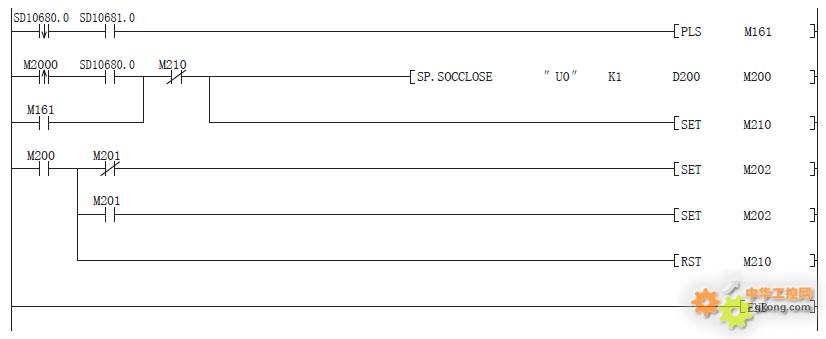

二、连接的关闭:
附件 image.jpg
1、连接打开成功后,正常情况下SD10680.0和SD10681.0均为1,此时如果服务器端断开的话,SD10680.0会产生一个下降沿,客户端利用此下降沿去执行连接的关闭操作,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备;
2、连接打开成功后,此时和服务器连接一切正常,那么SD10680.0势必为1,如果客户端此时要执行连接的关闭操作,则可利用M2000上升沿来执行连接的关闭,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备。

能力有限,只能解释这样了!仅供参考!
楼主可以把这俩程序编写一下,然后PLC做客户端和一个以太网调试助手连接,操作一下!你就能更深刻理解这两个标志位的含义了!
+5
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务,需要请直接
联系!腾讯扣扣149034219
1310
flyfox1047
文章数:225
年度积分:220
历史总积分:1310
注册时间:2005/12/27
发站内信
发表于:2019/9/13 22:39:03
#3楼
以下是引用guanyumou2019/9/12 18:45:47的发言:
一、连接的打开:
附件 image.jpg
SD10680.0和SD10681.0均为0的情况下方可进行连接的打开操作,通过M1000上升沿连接打开成功后,SD10680.0和SD10681.0均为1,此时不可重复操作连接的打开操作;

二、连接的关闭:
附件 image.jpg
1、连接打开成功后,正常情况下SD10680.0和SD10681.0均为1,此时如果服务器端断开的话,SD10680.0会产生一个下降沿,客户端利用此下降沿去执行连接的关闭操作,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备;
2、连接打开成功后,此时和服务器连接一切正常,那么SD10680.0势必为1,如果客户端此时要执行连接的关闭操作,则可利用M2000上升沿来执行连接的关闭,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备。

能力有限,只能解释这样了!仅供参考!
楼主可以把这俩程序编写一下,然后PLC做客户端和一个以太网调试助手连接,操作一下!你就能更深刻理解这两个标志位的含义了!

谢谢版主,三菱手册上关于这些特殊寄存器作用的解释太过简洁,是要做一些测试才能了解通透
16506
guanyumou 版主
文章数:7886
年度积分:2579
历史总积分:16506
注册时间:2008/7/13
发站内信
2018论坛优秀版主
2018春节活动(三)
2017论坛优秀版主
2017国庆活动(二)
2017春节活动(三)
发表于:2019/9/14 11:34:54
#4楼
以下是引用flyfox10472019/9/13 22:39:03的发言:
以下是引用guanyumou2019/9/12 18:45:47的发言:
一、连接的打开:
附件 image.jpg
SD10680.0和SD10681.0均为0的情况下方可进行连接的打开操作,通过M1000上升沿连接打开成功后,SD10680.0和SD10681.0均为1,此时不可重复操作连接的打开操作;

二、连接的关闭:
附件 image.jpg
1、连接打开成功后,正常情况下SD10680.0和SD10681.0均为1,此时如果服务器端断开的话,SD10680.0会产生一个下降沿,客户端利用此下降沿去执行连接的关闭操作,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备;
2、连接打开成功后,此时和服务器连接一切正常,那么SD10680.0势必为1,如果客户端此时要执行连接的关闭操作,则可利用M2000上升沿来执行连接的关闭,而后SD10680.0和SD10681.0均会复位,为下一次连接的打开做好准备。

能力有限,只能解释这样了!仅供参考!
楼主可以把这俩程序编写一下,然后PLC做客户端和一个以太网调试助手连接,操作一下!你就能更深刻理解这两个标志位的含义了!

谢谢版主,三菱手册上关于这些特殊寄存器作用的解释太过简洁,是要做一些测试才能了解通透
客气!有问题再跟帖一起交流!
