有什么PWM输入0-10V输出的电路？

50
gougou321
文章数：8
年度积分：50
历史总积分：50
作者的所有帖子(8)
注册时间：2019/7/4
发站内信
发表于：2019/7/5 14:38:42
#0楼
有什么PWM输入0-10V输出的电路？RC滤波的方案速度跟不上。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
10912
产品体验中心会员
yanli7234 版主
文章数：3035
年度积分：49
历史总积分：10912
作者的所有帖子(3035)
注册时间：2002/11/8
发站内信
2011论坛贡献奖
发表于：2019/7/6 11:47:20
#1楼
跟不上是因为R、C太大吧，改小了试试，这个可以计算出来的。
国人当自强，共同努力，抵制日货。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24262
年度积分：50
历史总积分：49161
作者的所有帖子(24262)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2019/7/6 21:17:56
#2楼
RC滤波于PWM有关系吗？没理解楼主的问题呀。

PWM是脉宽占空比调节，RC是平波作用。它们如何搭界的呢？
我是你的朋友
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
24388
产品体验中心会员
dlr
文章数：4419
年度积分：1207
历史总积分：24388
作者的所有帖子(4419)
注册时间：2007/1/3
发站内信
2018论坛热心网友
2017论坛贡献奖
2017春节活动(三)
2016论坛贡献奖
2016国庆活动(三)
2015论坛贡献奖
2015春节活动
2014论坛贡献奖
2013辞旧迎新
2013论坛贡献奖
2010年度论坛贡献奖
2010年四月影像
09工控人生征文
08年最佳博客奖
发表于：2019/7/6 22:05:43
#3楼

“有什么PWM输入0-10V输出的电路？”------智能温控器的SSR驱动电压输出电路就是这样的电路。
仪表MCU输出的PWM脉冲信号，经光耦传输至三极管，放大后在电阻两端取出0～10V直流电压。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
10912
产品体验中心会员
yanli7234 版主
文章数：3035
年度积分：49
历史总积分：10912
作者的所有帖子(3035)
注册时间：2002/11/8
发站内信
2011论坛贡献奖
发表于：2019/7/7 19:33:11
#4楼
回复 #2楼 kdrjl
RC用于把PWM的高频方波变成直流的电压幅值，就是起到一个平滑作用。
国人当自强，共同努力，抵制日货。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24262
年度积分：50
历史总积分：49161
作者的所有帖子(24262)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2019/7/7 20:30:46
#5楼
回复 #4楼 yanli7234
哦，这样呀。可是，一般的PWM电路输出的脉宽调制信号都是直接驱动晶体管触发的呀，都不用平波处理。否则，脉冲式的开关作用就没了。
我是你的朋友
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
7968
蜀中之首
文章数：5230
年度积分：50
历史总积分：7968
作者的所有帖子(5230)
注册时间：2018/5/27
发站内信
发表于：2019/7/7 23:00:08
#6楼
这个问题是不是楼主另一个问题的翻版
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
gougou321
文章数：8
年度积分：50
历史总积分：50
作者的所有帖子(8)
注册时间：2019/7/4
发站内信
发表于：2019/7/8 9:35:47
#7楼
回复 #3楼 dlr
多谢，这也是个不错的方案。不过三极管的一致性怎么样，是不是都需要用电位器去调节那电阻？
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
gougou321
文章数：8
年度积分：50
历史总积分：50
作者的所有帖子(8)
注册时间：2019/7/4
发站内信
发表于：2019/7/8 9:37:19
#8楼
回复 #5楼 kdrjl
我们许多设备用的是0-10V的接口，但是单片机不方便输出0-10V，输出PWM比较方便，所以需要一个PWM转0-10V的电路。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24262
年度积分：50
历史总积分：49161
作者的所有帖子(24262)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2019/7/8 11:34:40
#9楼
回复 #8楼 gougou321

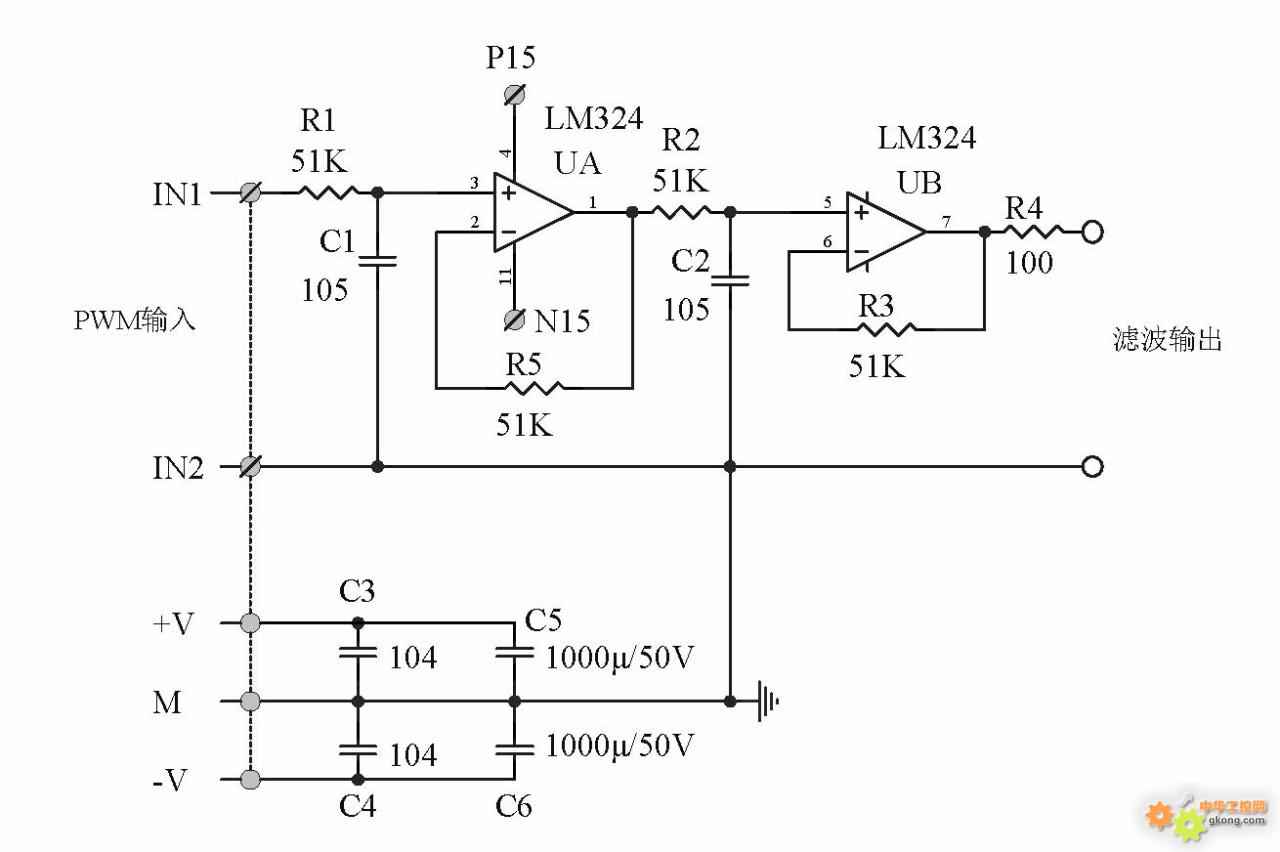

哦，这样呀。那就采用运放的有源滤波电路即可很简单的。试试看。用LM324自己搭就行。
附件 123.jpg
