相继写了好多次WinCC连接modbus485设备的实例，这次换成了一个Modbus485数码管，即通过Modbus TCP/Modbus RTU模块用wincc来连接该数码管显示屏。
所用设备如下：
1、Modbus TCP/Modbus RTU模块
2、金山智能LED-485-056数码管显示屏
3、上位机用wincc。
硬件连接图示如下：
![附件 图片1.jpg]()
参数设置如下：
1、将金山智能LED-485-056数码管显示屏的波特率设置为9600，地址为1
2、数码管的参数设置，按照手册的说明，设置好参数，这里将数码管地址设置为1，波特率设置为9600
![附件 图片2.jpg]()
![附件 图片3.jpg]()

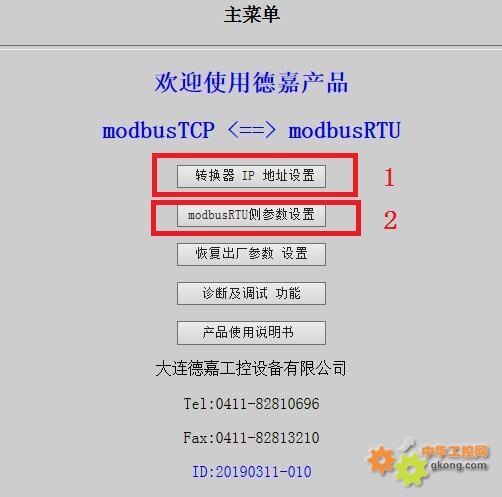

3、Modbus TCP/Modbus RTU模块参数设置如下图：
![附件 图片4.jpg]()
1）转换器IP
![附件 图片5.jpg]()

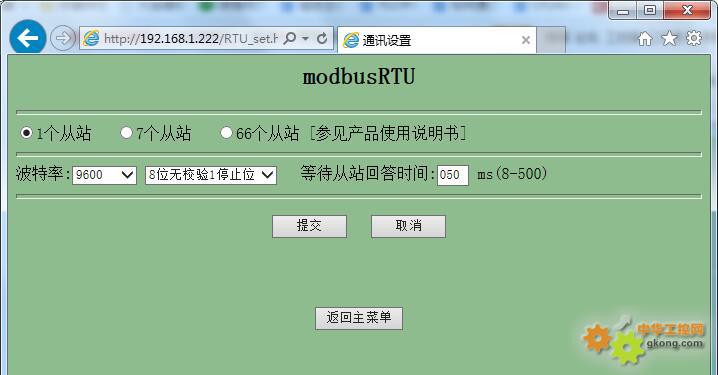

2）转换器Modbus RTU设置
![附件 图片6.jpg]()
4、WinCC地址要根据数码管的说明来填写，数码管手册如下图：
![附件 图片7.jpg]()
5、电脑端wincc软件设置如下图：

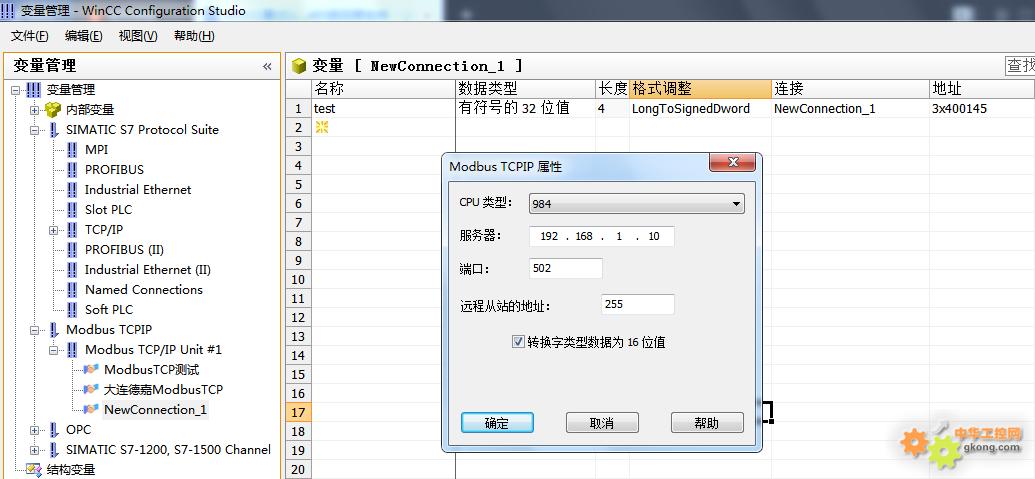

1）首先先建立一个连接
![附件 图片8.jpg]()

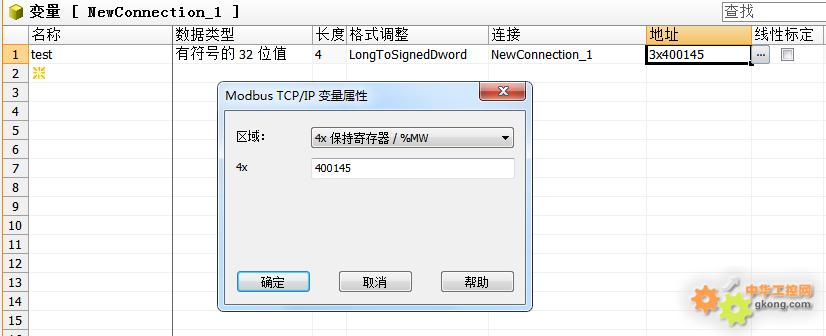

2）接下来建立变量
![附件 图片9.jpg]()
3）建立画面
![附件 图片10.jpg]()

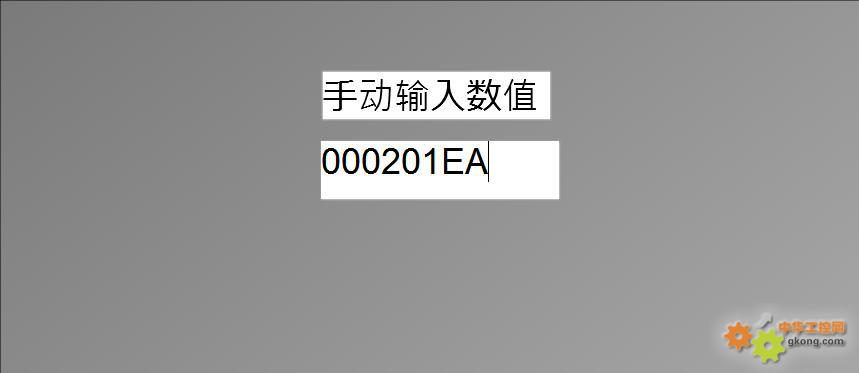

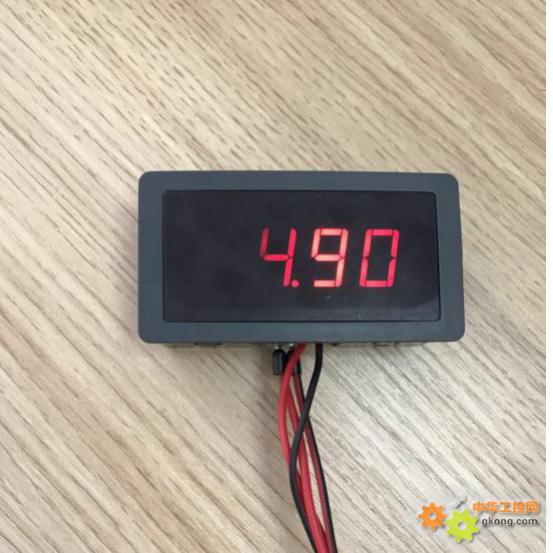

4）在画面上输入十六进制数00 02 01 EA数值，此时数码管会显示 4.90
![附件 图片11.jpg]()
![附件 图片12.jpg]()
