中国自动化学会专家咨询工作委员会指定宣传媒体

免费注册

广告服务 | 客服中心

您现在所在的是：

变频器论坛

工控论坛首页 → 变频器论坛 → 浏览主题： ABB变频器接线图问题

* 帖子主题：

ABB变频器接线图问题

阿瓦达绕

文章数：14

年度积分：50

历史总积分：50

作者的所有帖子(14)

注册时间：2019/4/17

发站内信

发表于：2019/5/13 12:57:40

#0楼

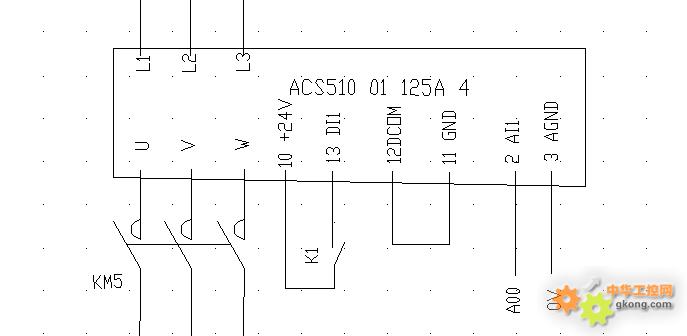

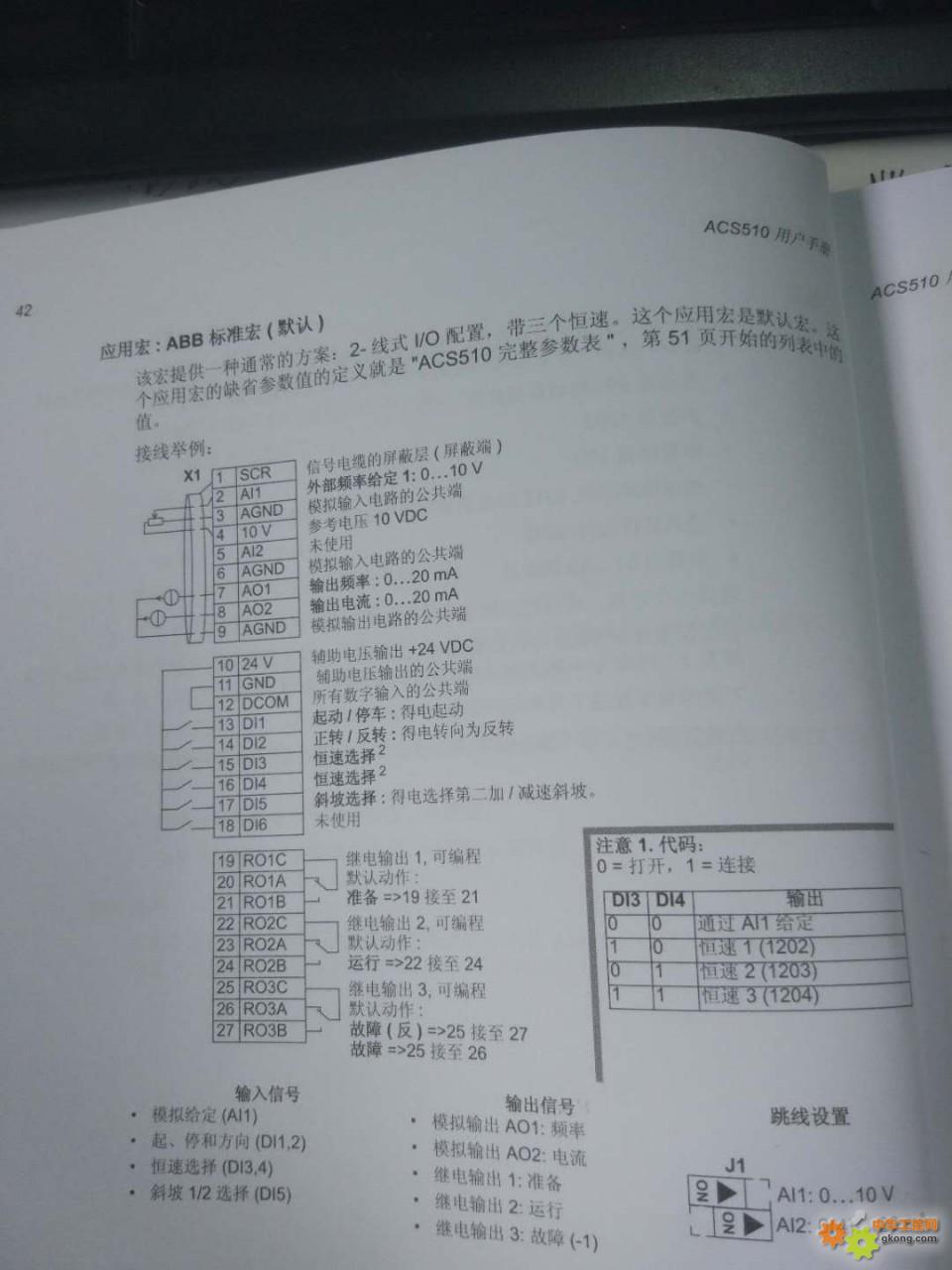

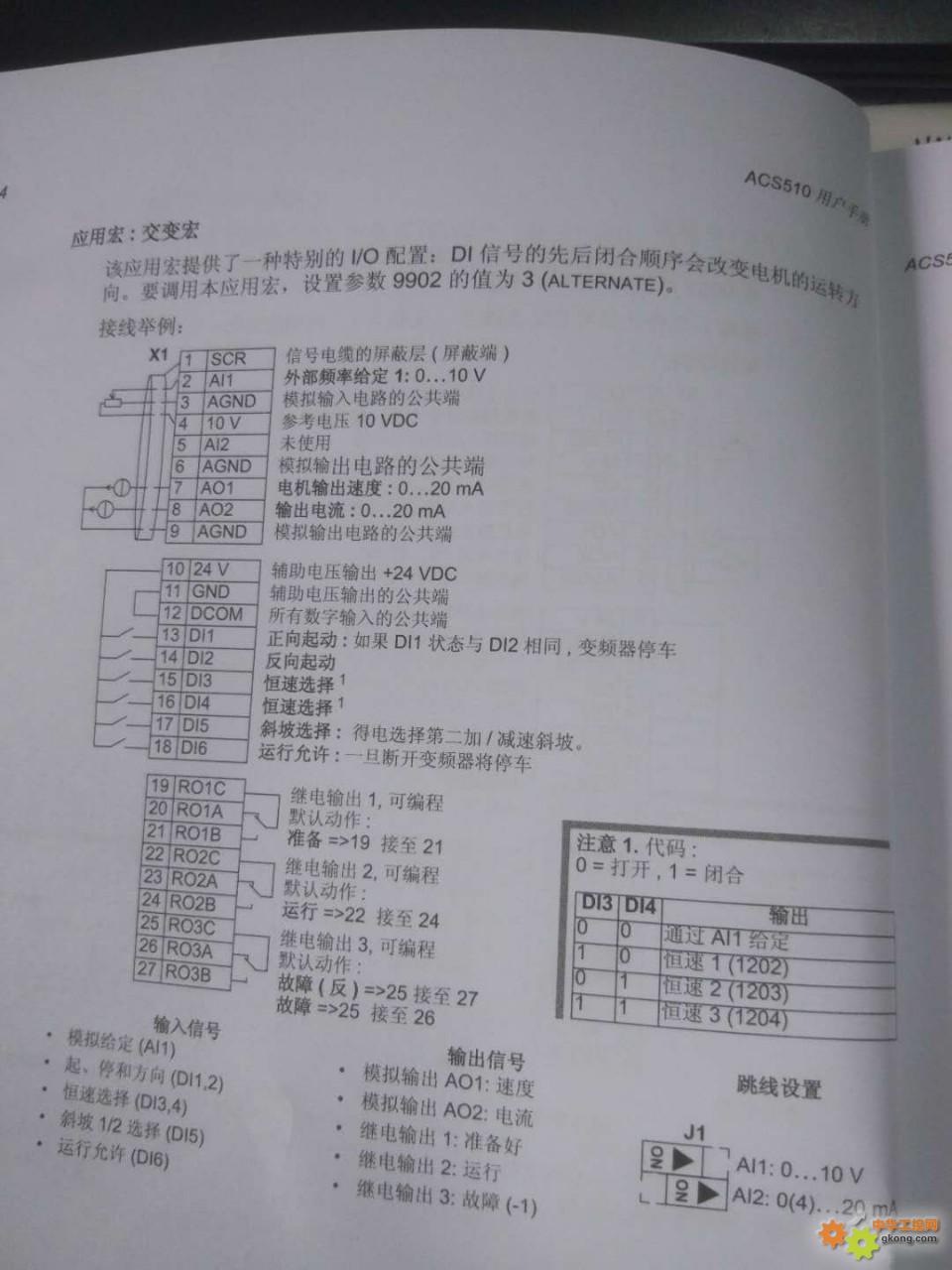

第一张是我的图，第二张是网图，第三张是手册图。我的图这样设计对吗。我能像ABB的软启动器一样，给他加一个中间继电器来控制吗

【方案】华北工控：工业平板电脑在仓储物流领域的多场景应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

阿瓦达绕

文章数：14

年度积分：50

历史总积分：50

作者的所有帖子(14)

注册时间：2019/4/17

发站内信

发表于：2019/5/13 12:58:03

#1楼

【方案】供热季专题 | 变频器上电前注意事项与常见故障及解决办法

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

3900

INotKissBoy

文章数：872

年度积分：327

历史总积分：3900

作者的所有帖子(872)

注册时间：2018/9/15

发站内信

发表于：2019/5/13 13:24:05

#2楼

楼主，你DI1和DI2并起来是啥意思？不会报错还是咋的？

“你之所以还在喜欢女人，是因为还没有遇到一个让你心动的男人，而我，就是辣个男人。”
— — — — 鲁迅

【方案】VOCs和甲烷气体的溢出？逃不开FLIR气体泄漏检测热像仪的“火眼金睛”！

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5408

2537658335

文章数：142

年度积分：625

历史总积分：5408

作者的所有帖子(142)

注册时间：2014/5/20

发站内信

发表于：2019/5/13 13:24:39

#3楼

控制端子合闸接线方式应该是取决于ACS510变频器应用宏的选择
变频器输出主回路有点疑问：楼主画的原理图中，主回路输出怎么还需要用到接触器呢？

【方案】1400˚C的钢水喷溅，FLIR A315将危险扼杀在摇篮里

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

3900

INotKissBoy

文章数：872

年度积分：327

历史总积分：3900

作者的所有帖子(872)

注册时间：2018/9/15

发站内信

发表于：2019/5/13 13:25:32

#4楼

正向启动，反向启动，可以使用中继控制的，但需要两个中继分别控制正转，反转

“你之所以还在喜欢女人，是因为还没有遇到一个让你心动的男人，而我，就是辣个男人。”
— — — — 鲁迅

【方案】台达综合解决方案应用于发泡机行业

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

10153

yutianhe95

文章数：3369

年度积分：488

历史总积分：10153

作者的所有帖子(3369)

注册时间：2017/3/29

发站内信

2018论坛热心网友

2018春节活动（三）

发表于：2019/5/13 13:26:29

#5楼

进线U1，V1，W1;出线U2，V2，W2
如果是标准宏，基本控制接线没问题。如果是其它宏就不行了。

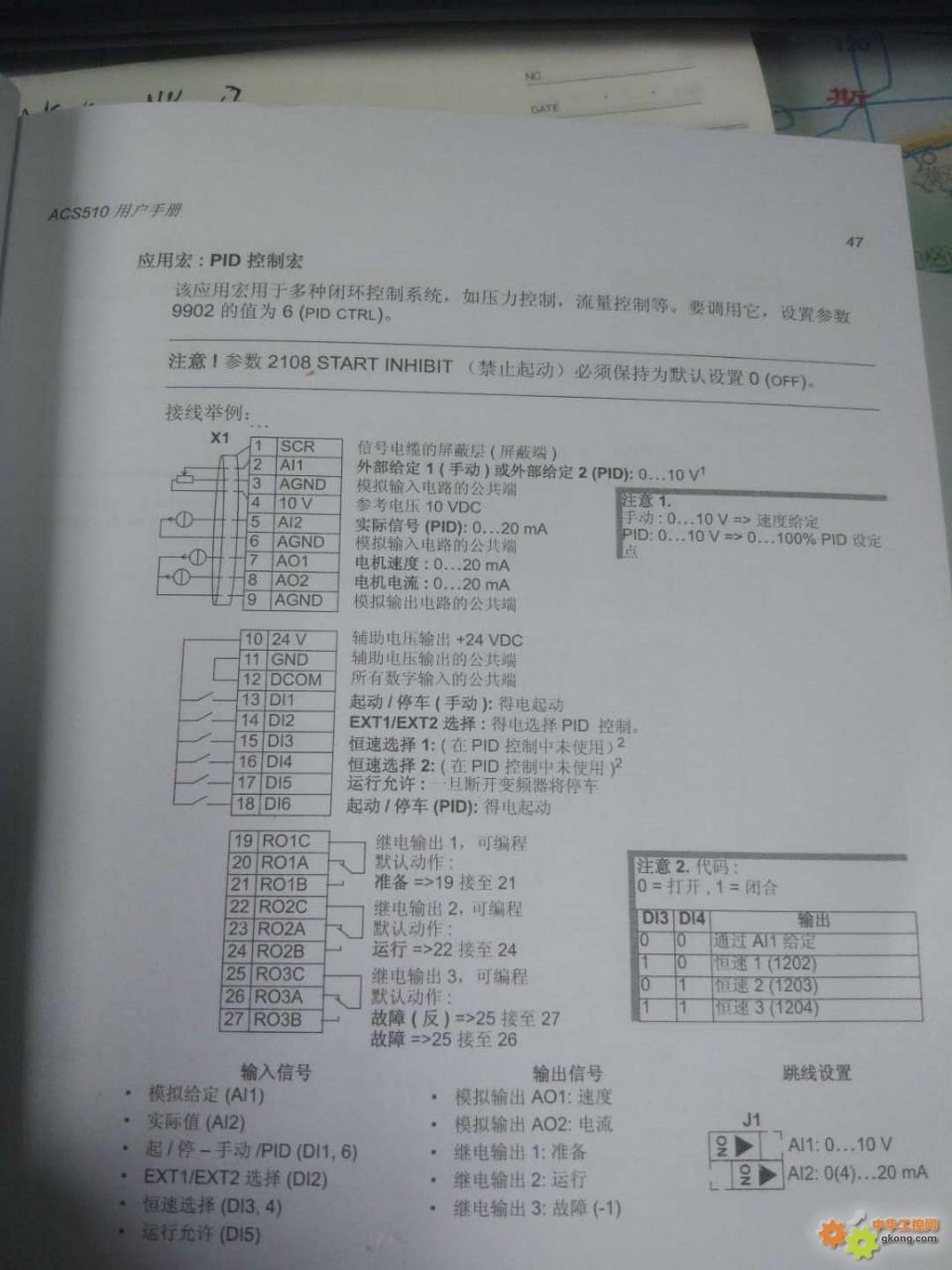

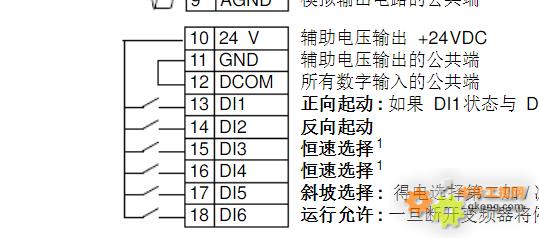

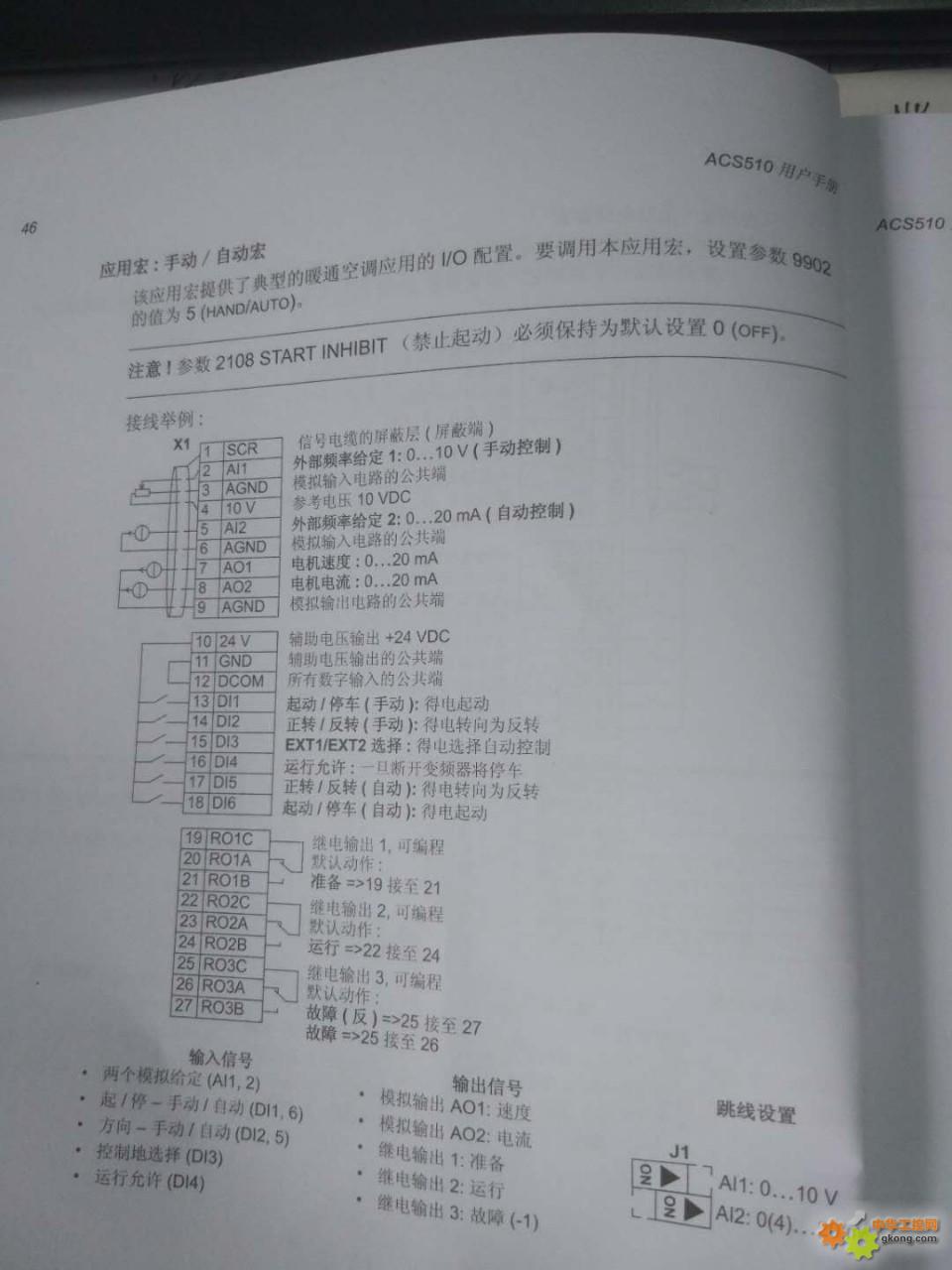

不同的宏对应的接法有稍微的差别，我用的如下的是“手/自动宏”。如下图：

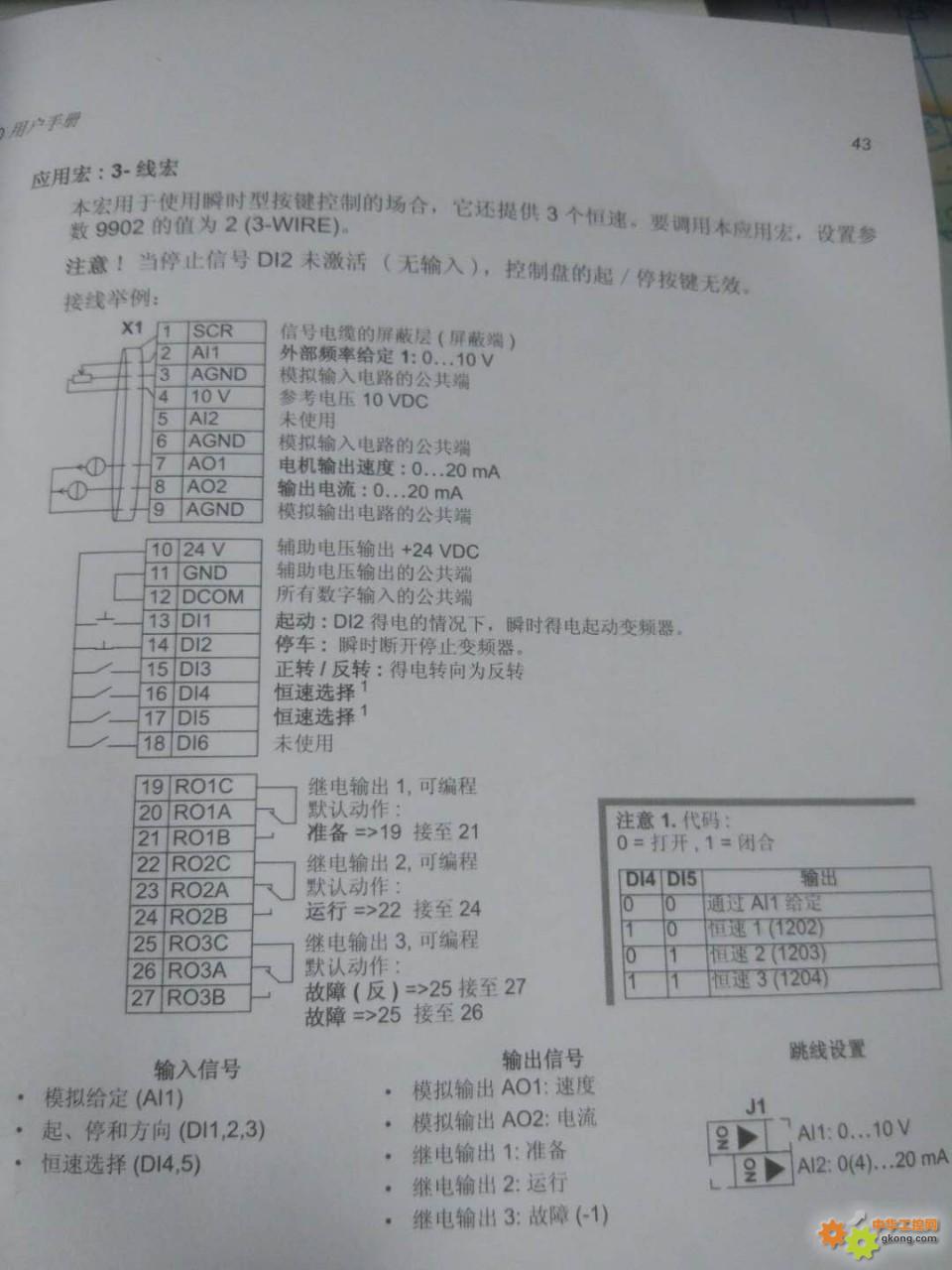

同时还有其它各种宏供参考：

[此贴子已经被作者于2019/5/13 13:33:01编辑过]

低头做事，抬头做人。
低调做人，高调做事。

【方案】触控一体机的多场景应用落地，华北工控可提供智能嵌入式硬件支持

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

阿瓦达绕

文章数：14

年度积分：50

历史总积分：50

作者的所有帖子(14)

注册时间：2019/4/17

发站内信

发表于：2019/5/13 13:30:40

#6楼

回复 #3楼 2537658335

采用了软启动器，软启动的时候不让电流流到变频器

【方案】CNC | 如何匹配加工用途与加工条件？

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

阿瓦达绕

文章数：14

年度积分：50

历史总积分：50

作者的所有帖子(14)

注册时间：2019/4/17

发站内信

发表于：2019/5/13 13:38:17

#7楼

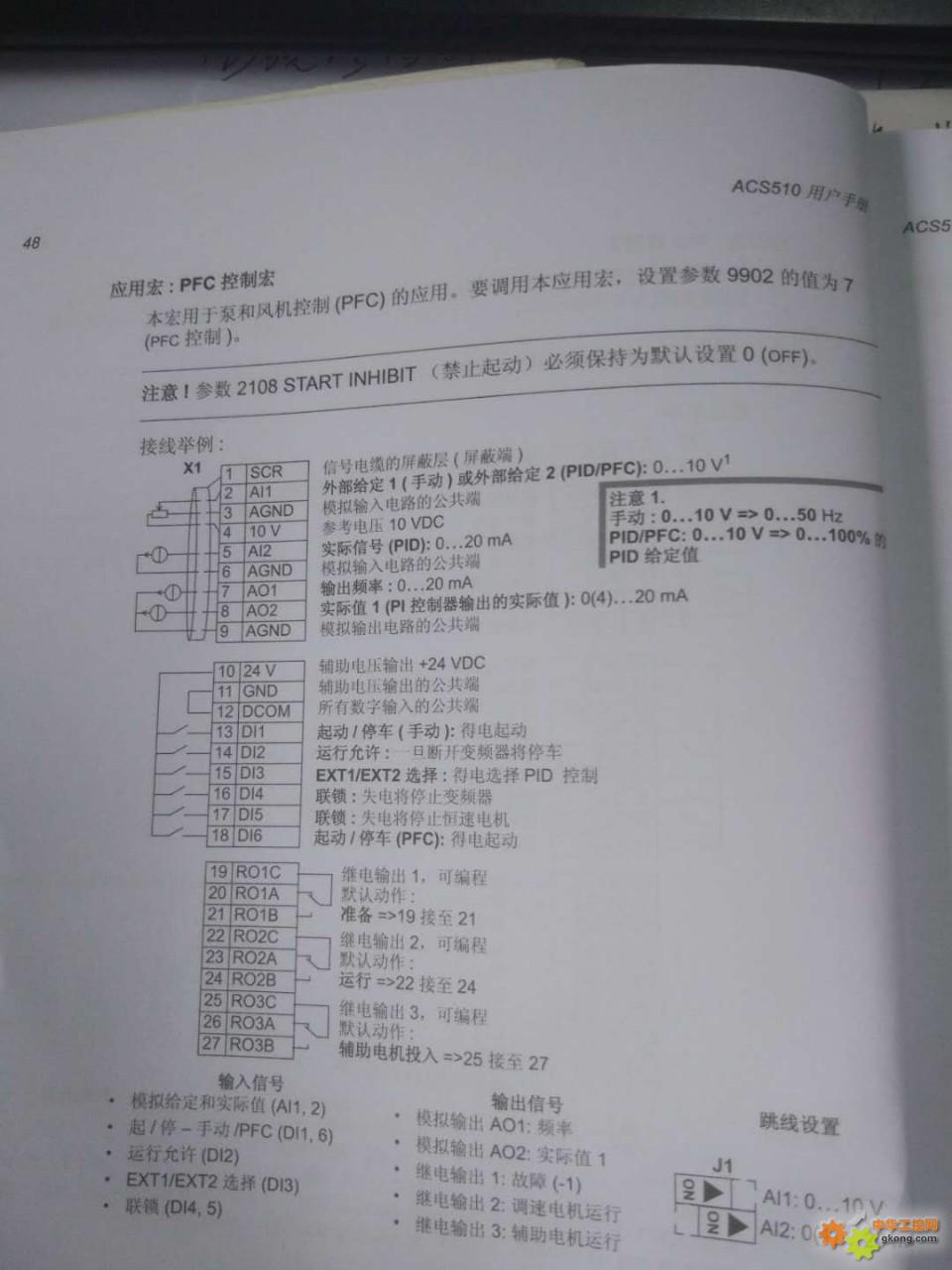

我用的是三菱的模拟输出模块。应该怎么给变频器接线，我应该也不使用正转反转。PFC控制宏

[此贴子已经被作者于2019/5/13 13:39:35编辑过]

【方案】华北工控智能物联工控机，助推智慧灯杆加速应用落地

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

阿瓦达绕

文章数：14

年度积分：50

历史总积分：50

作者的所有帖子(14)

注册时间：2019/4/17

发站内信

发表于：2019/5/13 13:42:15

#8楼

这样呢

【方案】应用案例 | 工业 PC 控制的潜水机器人在威尼斯运河中收集清理垃圾

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

10153

yutianhe95

文章数：3369

年度积分：488

历史总积分：10153

作者的所有帖子(3369)

注册时间：2017/3/29

发站内信

2018论坛热心网友

2018春节活动（三）

发表于：2019/5/13 15:36:19

#9楼

参照PFC宏说明，DI2必须要和+24V接通的，否则变频器不会工作。
DI4，DI5的联锁请根据需要输入。DI1只是手动控制，DI6根据PFC启动/停止。
请参照说明，PFC宏没用过，只是看简单的宏说明给你的意见。

低头做事，抬头做人。
低调做人，高调做事。

【方案】图尔克技术话题【一】 PROFINET协议

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

工控学堂推荐视频：

PLC学习视频变频器学习视频西门子学习视频三菱学习视频更多学习视频>>

78.0005
