这个安全继电器,接线有点怪,大家来讨论一下

分享到
1515
m13642735011
文章数:234
年度积分:269
历史总积分:1515
注册时间:2015/2/22
发站内信
发表于:2019/2/7 3:25:01
#0楼

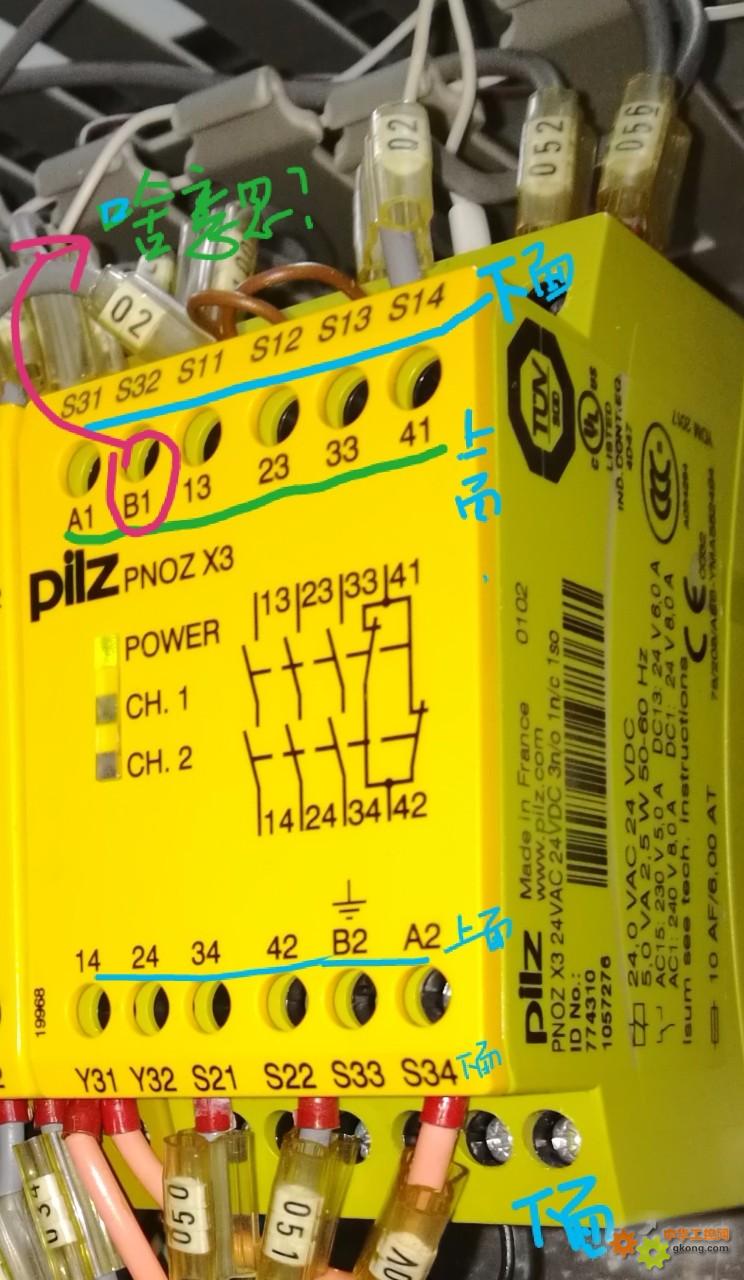

遇到一个奇吧的安全继电器接线,A1和A2不是应该接电源吗?为什么接了B和A2,而且这样接,安全继电器上面的电源指示灯居然亮,不过这个电源为24VDC(不知道是不是因为24VDC才这样接,220VDC才接A1和A2。)说明书丢了。
附件 IMG_20190207_031839.jpg
[此贴子已经被作者于2019/2/7 5:29:58编辑过]
此帖发自手机工控论坛
16778
woshigoutou
文章数:8975
年度积分:1127
历史总积分:16778
注册时间:2008/11/27
发站内信
2018春节活动(三)
2017国庆活动(三)
2017春节活动(三)
2016国庆活动(三)
发表于:2019/2/7 3:33:40
#1楼
没有图纸吗。可以参照图纸看看。
我们这电源是B1  B2
此帖发自手机工控论坛
16778
woshigoutou
文章数:8975
年度积分:1127
历史总积分:16778
注册时间:2008/11/27
发站内信
2018春节活动(三)
2017国庆活动(三)
2017春节活动(三)
2016国庆活动(三)
发表于:2019/2/7 3:34:10
#2楼
附件 Screenshot_20190207-033311.jpg
此帖发自手机工控论坛
2745
甘陵至尊
文章数:368
年度积分:845
历史总积分:2745
注册时间:2005/7/3
发站内信
发表于:2019/2/7 8:27:47
#3楼
在百度文库里有它的说明书。请看一下
https://wenku.baidu.com/view/7fbeaecf77a20029bd64783e0912a21614797f0d.html
22489
mjinbao
文章数:13688
年度积分:1636
历史总积分:22489
注册时间:2013/1/12
发站内信
2018春节活动(三)
2017春节活动(三)
2016国庆活动(三)
发表于:2019/2/7 8:30:07
#4楼
能够正常工作的话,则接线是无误的。
如果能够找到相应说明书,则可便于核对;1楼所说,亦可参考。
此帖发自手机工控论坛
4394
zcd207
文章数:1654
年度积分:400
历史总积分:4394
注册时间:2008/9/21
发站内信
发表于:2019/2/7 10:23:07
#5楼
路过见识学习一下,谢谢分享,让我们共同进步
11623
fsjnzhouyan
文章数:3728
年度积分:1495
历史总积分:11623
注册时间:2008/7/22
发站内信
发表于:2019/2/7 10:23:22
#6楼
以下是引用m136427350112019/2/7 3:25:01的发言:
遇到一个奇吧的安全继电器接线,A1和A2不是应该接电源吗?为什么接了B和A2,而且这样接,安全继电器上面的电源指示灯居然亮,不过这个电源为24VDC(不知道是不是因为24VDC才这样接,220VDC才接A1和A2。)说明书丢了。
附件 IMG_20190207_031839.jpg
[此贴子已经被作者于2019/2/7 5:29:58编辑过]

下面网址是本人在论坛分享的PILZ安全继电器说明书大全你可以下载看看。
http://bbs.gkong.com/archive.aspx?id=389059
23920
YXBK 版主
文章数:11234
年度积分:2908
历史总积分:23920
注册时间:2007/4/14
发站内信
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于:2019/2/7 11:05:29
#7楼
B1B2应该是输出电源吧
此帖发自手机工控论坛
大家一起学习
13082
goldage
文章数:7716
年度积分:2467
历史总积分:13082
注册时间:2006/1/10
发站内信
2018论坛热心网友
发表于:2019/2/7 15:24:59
#8楼
.电源:?
-?交流时:接线端子A1、A2接电源,地线与保护接地相连。?-?直流时:A2接电源的接地端。
引用度娘文库的手册解释
1515
m13642735011
文章数:234
年度积分:269
历史总积分:1515
注册时间:2015/2/22
发站内信
发表于:2019/2/7 15:58:43
#9楼
谢谢大家,尤其谢谢3楼、6楼的师傅,由你们大家在一起,可以学习和交流,感觉好幸福
此帖发自手机工控论坛
