还记得我们之前做的高校科研案例征集活动吗？小菲收到了很多优秀的产品应用报告，不久前，我们发布一第一篇优质案例，反响很不错呀！今天就来放出第二弹，一起来看看菲力尔热像仪在GIS波纹管过热案例中是如何被应用的吧！
武汉大学 电气工程学院始建于1959年，是原国家电力部重点建设学院之一，被誉为我国电力工程高级人才培养的摇篮，在国内外电气工程领域享有很高的知名度。学院现有高电压与绝缘技术、电力系统及其自动化、电力电子与电力传动三个省部级重点学科。
我们电气工程学院下设高电压与绝缘技术，主要研究以设备绝缘状态为基础，涉及气体放电、局放、闪络、温升和老化等多个方面，包括电力系统过电压与绝缘配合、电力系统接地技术、局部放电理论及应用、电力设备在线监测与状态维修等内容。我们主要研究的课题是电力设备在线监测与状态维修方面。
![附件 微信图片_20190110085026.jpg]()
自20世纪90年代初，为了适应电网负荷日趋增大的要求,减少停机的次数造成的发电损失，各发电厂及变电站开始全面实行带电设备红外检测技术。为了更好地深入研究课题的学习，我们在国华下属电厂进行见习学习，主要研究超临界机组超高压设备在线监测技术的应用与优化，参与电气设备的巡检，如变压器、配电盘、高低压电机的运维工作，特别是大型变压器、高低压电机、电缆均需进行红外成像测温；了解设备运行状态，及时发现设备运行缺陷如电机过负荷、母线接触不良、变压器漏磁、电缆桥架涡流、电机轴承磨损等情况。

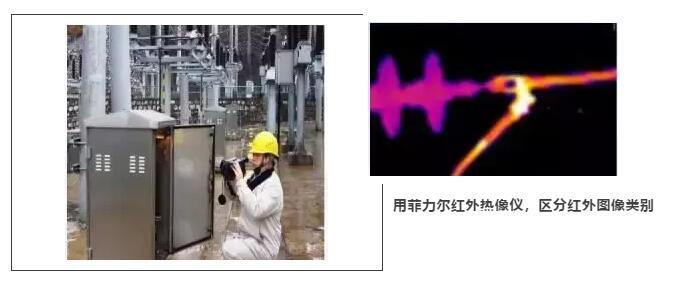

国华电厂采购的是FLIR T460（数量为5台），主要进行电气设备的热测量、记录及实时分析，分析高电压大电流设备在线监测的温升情况，以及高电压设备发热情况的研究。热成像仪能够记录电场引起的温度变化，并在图像上更好地区分哪些是由于电场引起的，哪些是由图像太阳照射引起的，哪些由热辐射产生的。这就使我们能够以更丰富的细节展示热图像，从而进行设备运行状态的评估（如下图所示）。
![附件 2.jpg]()

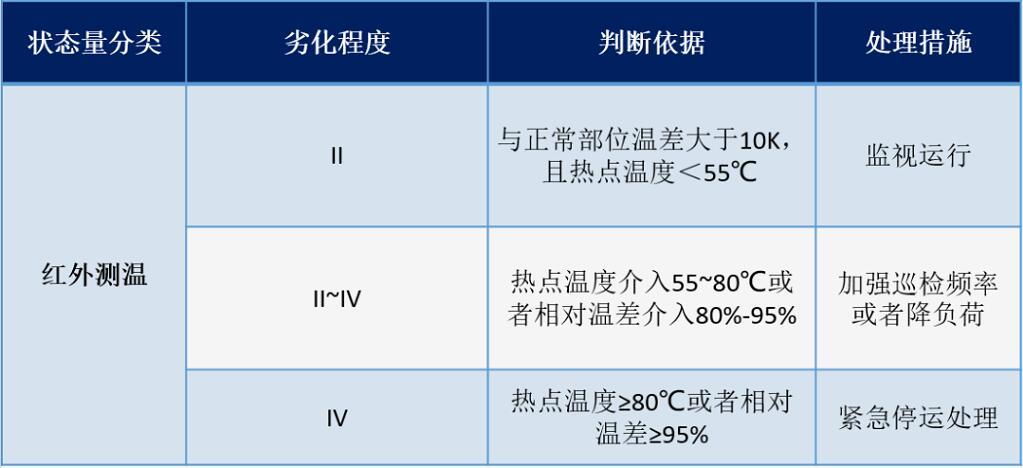

根据《DLT 393-2010 输变电设备状态检修试验规程》我们把设备红外测温本体状态量评价分为以下几个等级（见表1），从小到大程度依次严重，需高度重视：
![附件 2.jpg]()

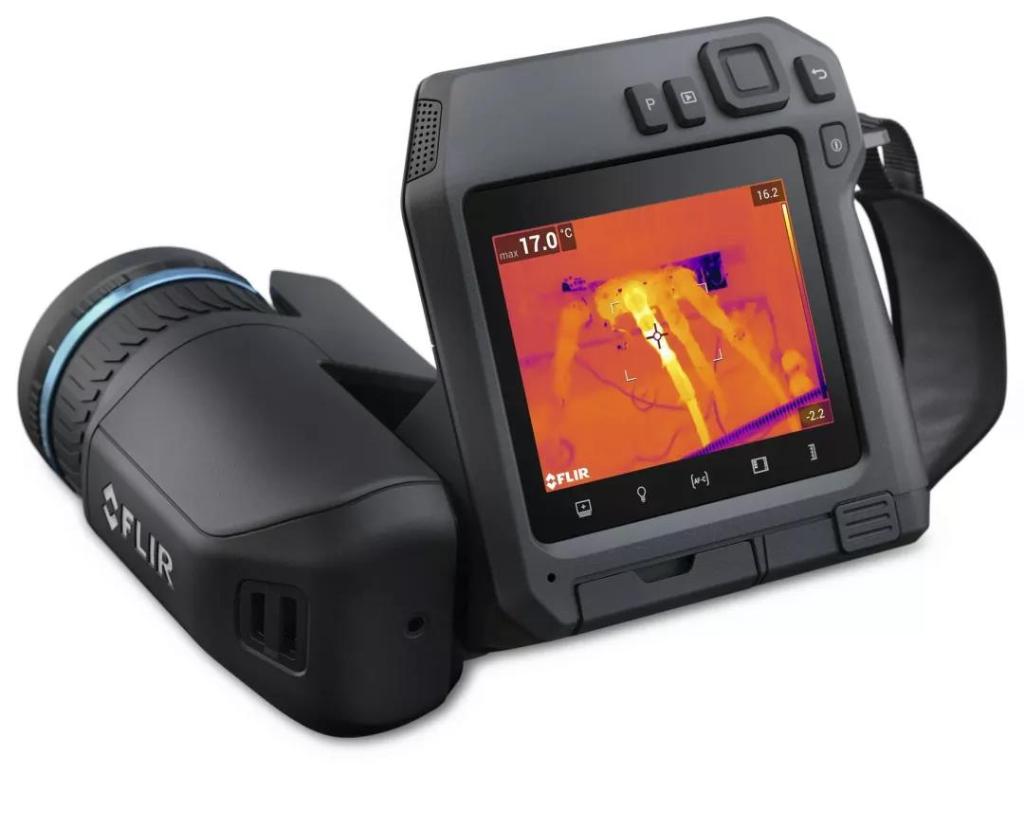

FLIR T460是精度很高，操作灵活，功能齐全，体积小巧的高频红外热像仪，可在时间和空间上提供准确而灵敏的热效应和材料热行为成像。热变化（作为所施加电场的函数）具有＜0.03℃的热灵敏度，可提供320×240像素的热图像，并能够记录高达60Hz的快速动态场景。红外热像仪还提供出色的热对比度，进行热测量、记录及实时分析，使我们能记录电场引起的温度变化，并在图像上更好地区分发生的原因，这就使我们能够以更丰富的细节展示热图像。
![附件 3.jpg]()

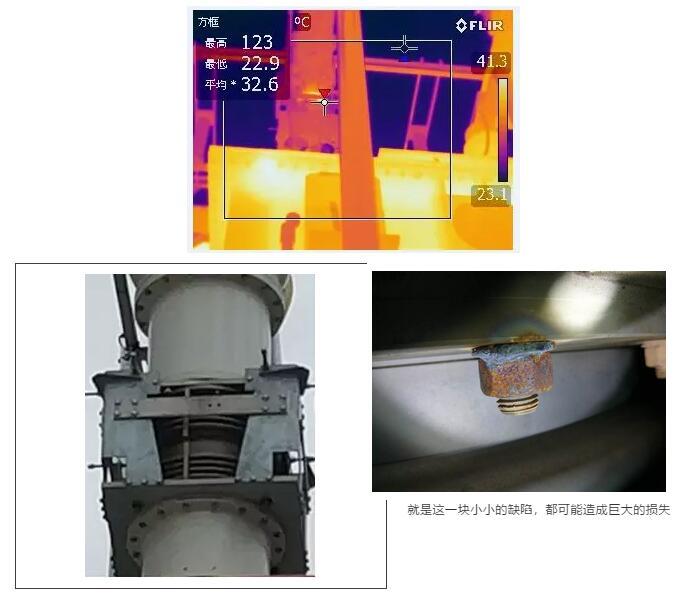

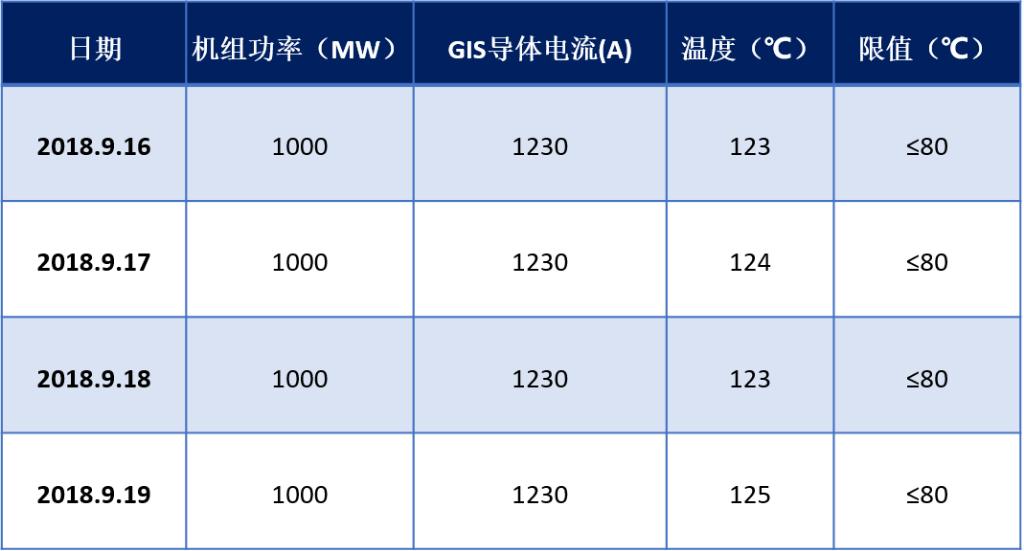

2018年9月16日，7号机组为1000MW满功率运行状态，主变高压侧电流为1200A，我们测量主变高压侧GIS（SF6全封闭组合电器）外壳波纹管温度，发现支架处有123度的高温（高于设备巡检80度温度限值要求见表2），在负荷，环境温度和太阳辐照大致相同的情况下，我们用菲力尔热成像测温仪进行持续一周观察，温度无明显变化。紧急申请停运后，检查发现是由于GIS波纹管支架螺栓过热烧灼导致的。这一缺陷严重时，会造成GIS法兰密封垫（最高耐受100度）受热失效，从而导致GIS气室漏气，主变压器出口还会出现短路，造成GIS、主变等设备严重损坏，如此一来，机组便会停机，这样一天造成的直接经济损失达1200万。
![附件 微信图片_20190110091253.jpg]()
FLIR T460不仅在变压器、输电线路等红外测温方面应用广泛，而且在配电板检查、地暖传热等方面也非常实用，总的感觉是功能强大，便携小巧，温度一目了然。另外良好的性价比，使得FILR T460的颇受工程人员欢迎，而且现在可以连接WiFi，通过蓝牙与电脑连接，数据和图片传输更便捷。手指轻轻一点，图像就导入电脑和手机里，方便快捷，对于设备状态做到了如指掌，FILR T460深受我们电力人员的喜爱。
注：文章有删改
下面小菲给大家推荐FLIR T460升级版——FLIR T500系列。全新的FLIR T500系列拥有专业人士精确查找热点和排除潜在故障所需的一切特性。T500系列目前拥有两款型号，分别是T530和T540红外热像仪。
T500系列拥有出色的分辨率和成像速度，采用符合人体工程学的设计，专门用于支持发电、配电和制造业高级热像师和红外服务顾问的工作。
![附件 微信图片_20190110091340.jpg]()
T500系列配备180°旋转式聚光装置、清晰的4英寸液晶显示屏，采用流线型外观设计，有助于用户在任何环境中诊断难以接触的部件，是在极具挑战性的环境中(尤其当设备视线受阻或难以接触时)执行全面检测必不可少的支持工具。
此外，该系列还内置了先进的测量工具，具有强大的激光辅助自动调焦功能、业界领先的图像质量，确保您能更快捷地发现和诊断问题。更多具体详情，点击下方文章推荐~
PS：我们欢迎更多精彩案例的投稿，详情请点击案例征集｜有偿参与，千元现金等你拿！
