工控论坛首页 → 单片机论坛 → 浏览主题：电子电路中图标的小疑问。

* 帖子主题：

电子电路中图标的小疑问。

6482

zq3076

文章数：2264

年度积分：183

历史总积分：6482

作者的所有帖子(2264)

注册时间：2015/12/26

发表于：2019/1/8 20:46:14

#0楼

VCC知道是电源+，，这种圆圈里面的接地符号是不是就是电源-


【方案】技术简讯 | MELSEC部分机型的停产通知(2023年12月停产产品)

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

24574

mjinbao

文章数：13934

年度积分：50

历史总积分：24574

作者的所有帖子(13934)

注册时间：2013/1/12

2018春节活动（三）

2017春节活动(三)

2016国庆活动(三)

发表于：2019/1/8 20:48:20

#1楼

接地符号应当是电源公共点。

[此贴子已经被作者于2019/1/8 20:49:24编辑过]

此帖发自手机工控论坛

【方案】石油钻机驱动国产化英威腾先行 ——英威腾Goodrive800工程传动变频器在ZJ70DB电动钻机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

14069

产品体验中心会员

465010287 版主

文章数：6333

年度积分：112

历史总积分：14069

作者的所有帖子(6333)

注册时间：2012/10/11

发表于：2019/1/8 21:09:51

#2楼

类似与COM端.接地防止干扰

【方案】台达机电自动化在螺杆分装机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

19887

pqsh 版主

文章数：7501

年度积分：503

历史总积分：19887

作者的所有帖子(7501)

注册时间：2006/8/22

2018论坛解答高手

发表于：2019/1/8 21:48:07

#3楼

不知道你问什么?

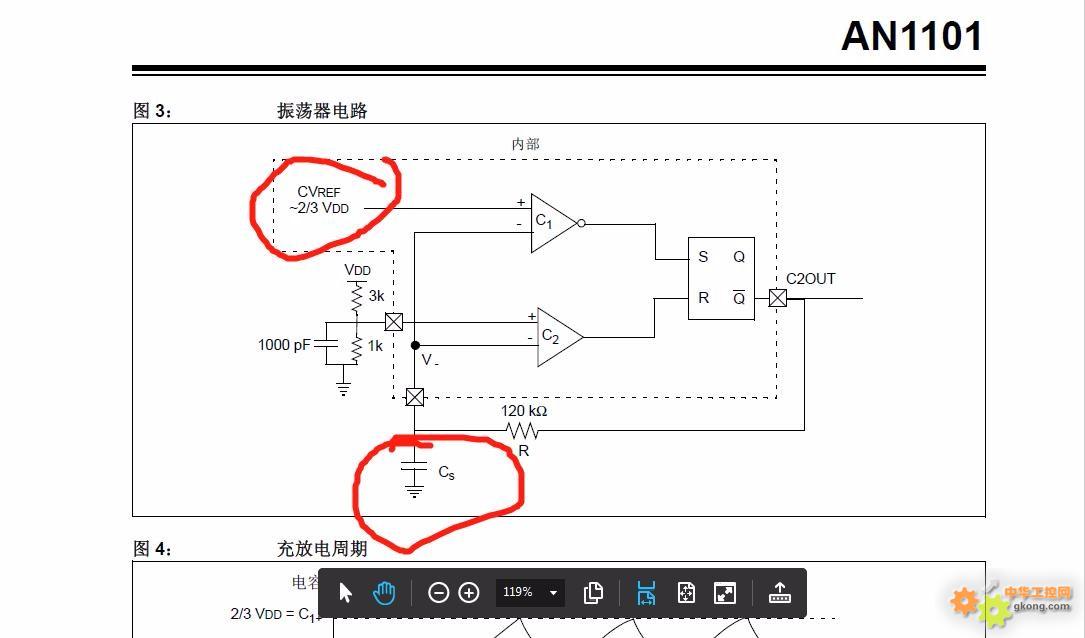

Vref是基准,Cs是采样.Vref约等于2/3的Vdd,Cs接地.当out高时,通过R向Cs充电,直至翻转.
