请教一下三菱WORKS2功能块FB的使用

1882

276438265

文章数：216

年度积分：56

历史总积分：1882

作者的所有帖子(216)

注册时间：2013/5/28

发站内信

发表于：2019/1/8 12:11:03

#0楼

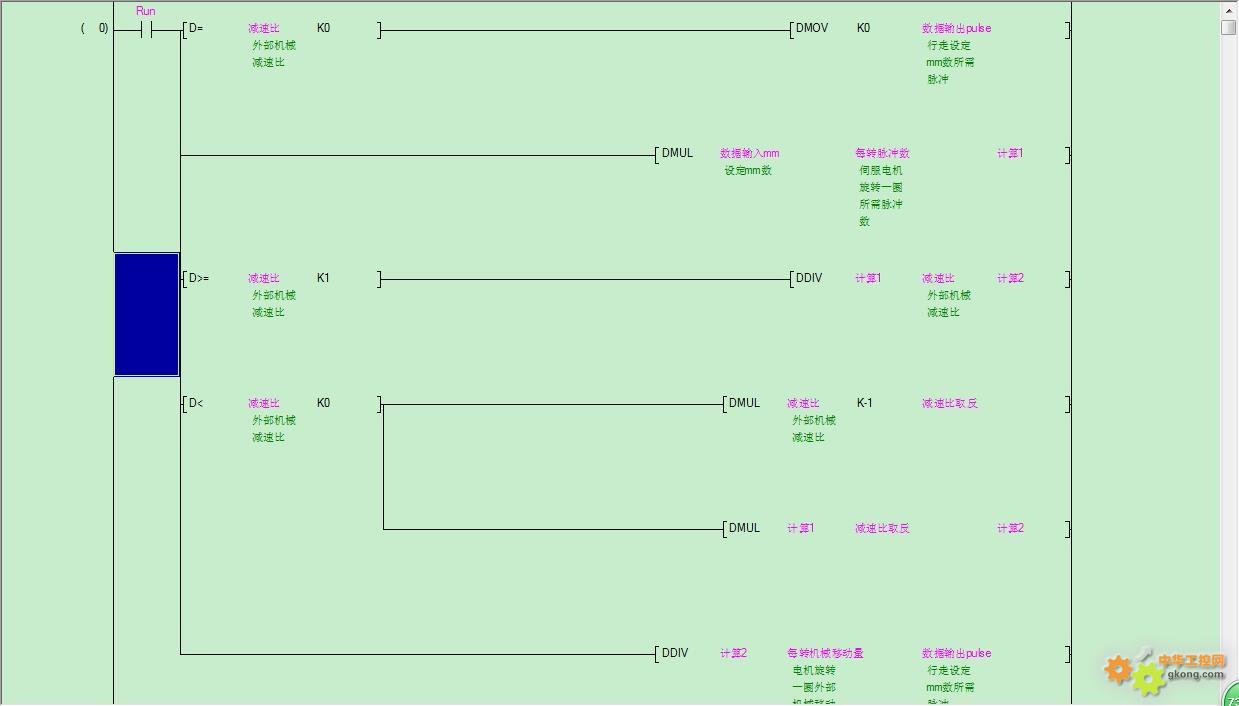

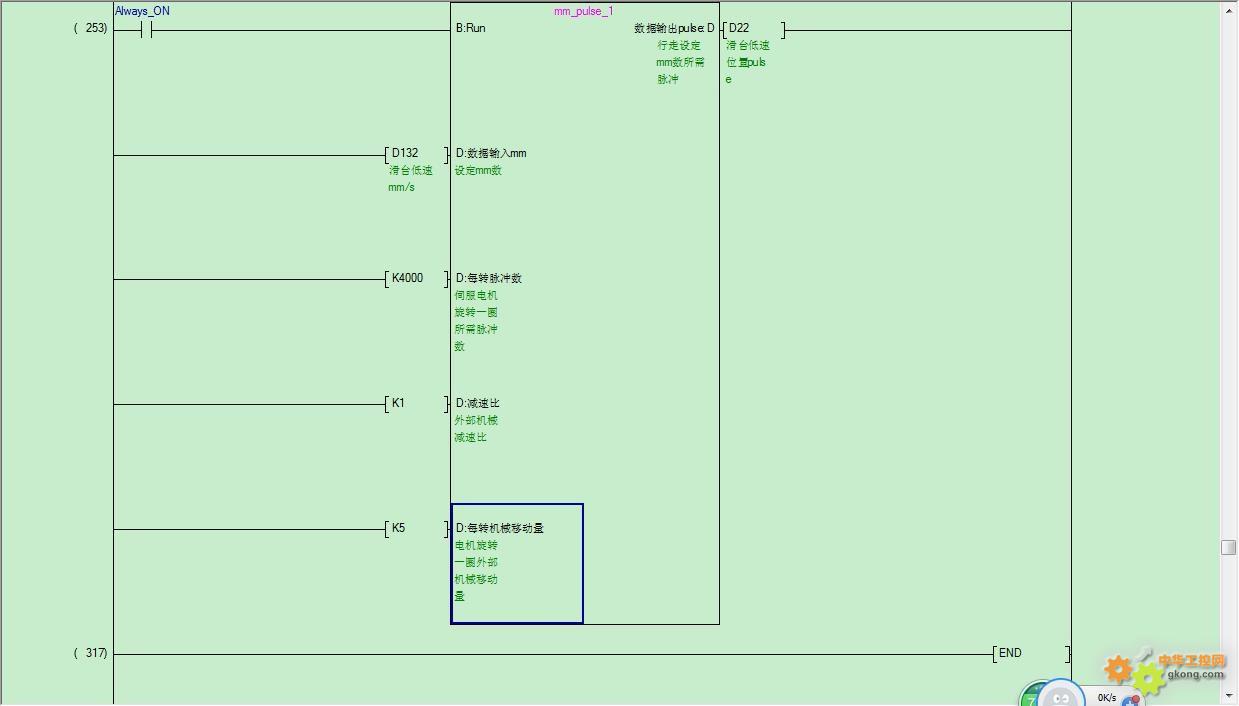

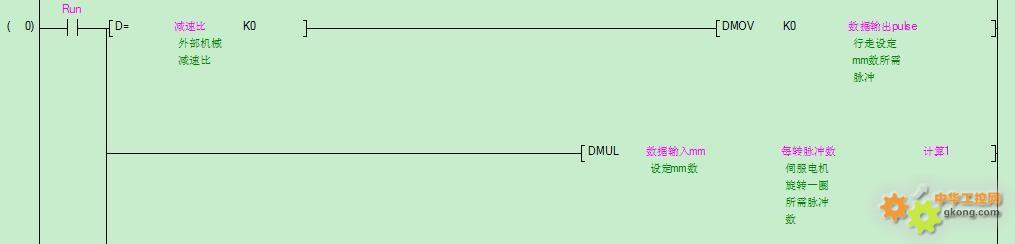

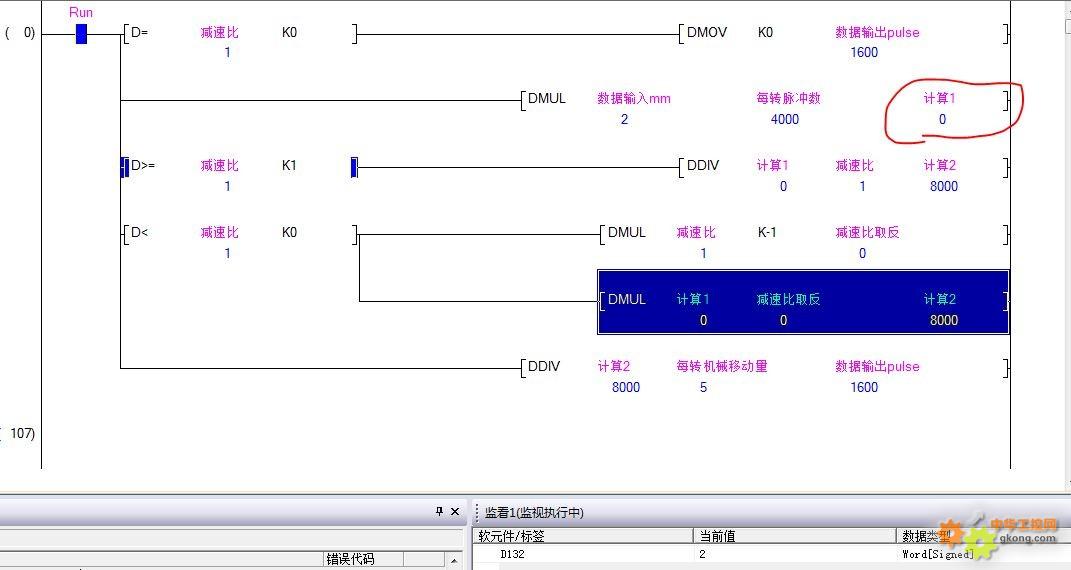

三菱WORKS2，FX3SA,编程做了个简单的FB，就是mm和pulse的转换。大概用了5次。却只有一处正常输出了。监控发现FB中的中间值【计算1】一直为0.请教一下哪里没有设置正确？谢谢

[此贴子已经被作者于2019/1/8 12:17:03编辑过]

【方案】基于台达机电技术的倍捻机自动化设计

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

37246

cvlsam 版主

文章数：12401

年度积分：1598

历史总积分：37246

作者的所有帖子(12401)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/1/8 13:02:56

#1楼

以下是引用276438265在2019/1/8 12:11:03的发言：
三菱WORKS2，FX3SA,编程做了个简单的FB，就是mm和pulse的转换。大概用了5次。却只有一处正常输出了。监控发现FB中的中间值【计算1】一直为0.请教一下哪里没有设置正确？谢谢

[此贴子已经被作者于2019/1/8 12:17:03编辑过]

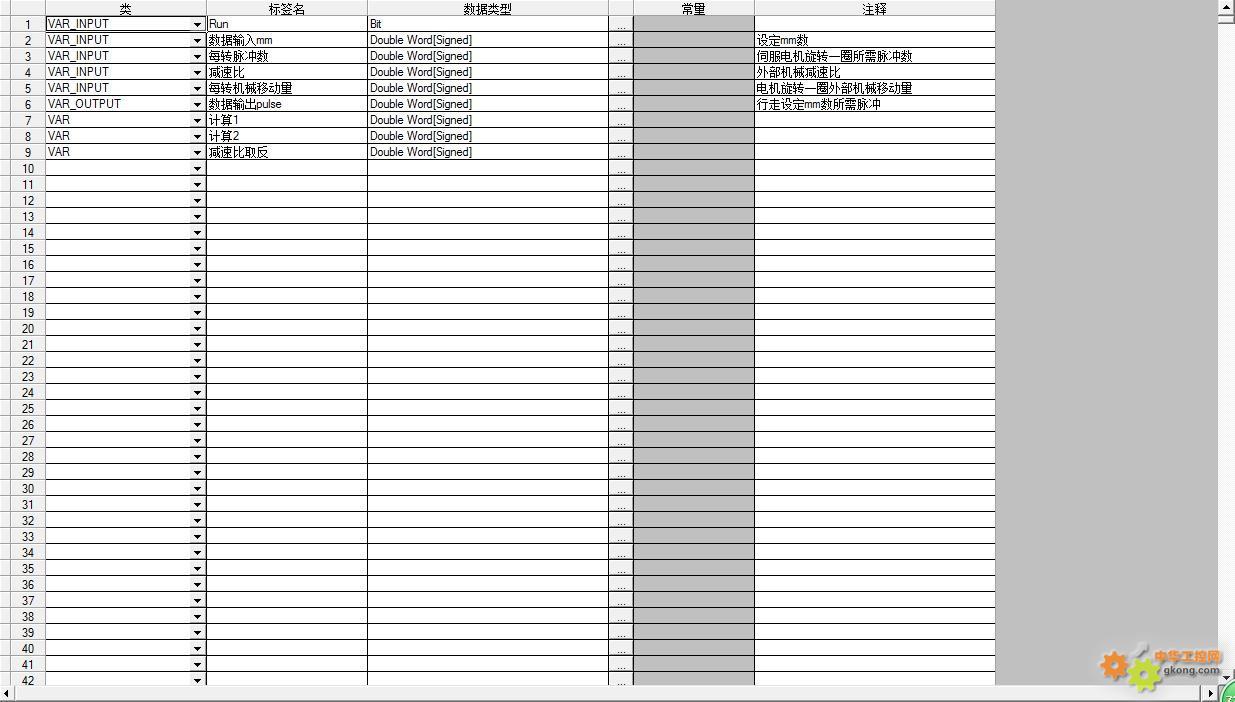

请贴出所有代码以及变量的定义窗口。

Good Luck~

【方案】精彩案例 | 基于 PC 的控制技术和 OPC UA 通信在电动车领域激光焊接系统中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1882

276438265

文章数：216

年度积分：56

历史总积分：1882

作者的所有帖子(216)

注册时间：2013/5/28

发站内信

发表于：2019/1/8 13:34:04

#2楼

以下是引用cvlsam在2019/1/8 13:02:56的发言：

以下是引用276438265在2019/1/8 12:11:03的发言：
三菱WORKS2，FX3SA,编程做了个简单的FB，就是mm和pulse的转换。大概用了5次。却只有一处正常输出了。监控发现FB中的中间值【计算1】一直为0.请教一下哪里没有设置正确？谢谢

请贴出所有代码以及变量的定义窗口。

Good Luck~

C大帮忙看看...后面不用FB只用标签变量测试，创建了Temp0-Temp6,结果也是第一个局部变量有效，后面的也全部是0。

[此贴子已经被作者于2019/1/8 13:34:37编辑过]

【方案】英威腾伺服DA200全闭环功能在磨床的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

37246

cvlsam 版主

文章数：12401

年度积分：1598

历史总积分：37246

作者的所有帖子(12401)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/1/8 15:32:46

#3楼

以下是引用276438265在2019/1/8 12:11:03的发言：
三菱WORKS2，FX3SA,编程做了个简单的FB，就是mm和pulse的转换。大概用了5次。却只有一处正常输出了。监控发现FB中的中间值【计算1】一直为0.请教一下哪里没有设置正确？谢谢

[此贴子已经被作者于2019/1/8 12:17:03编辑过]

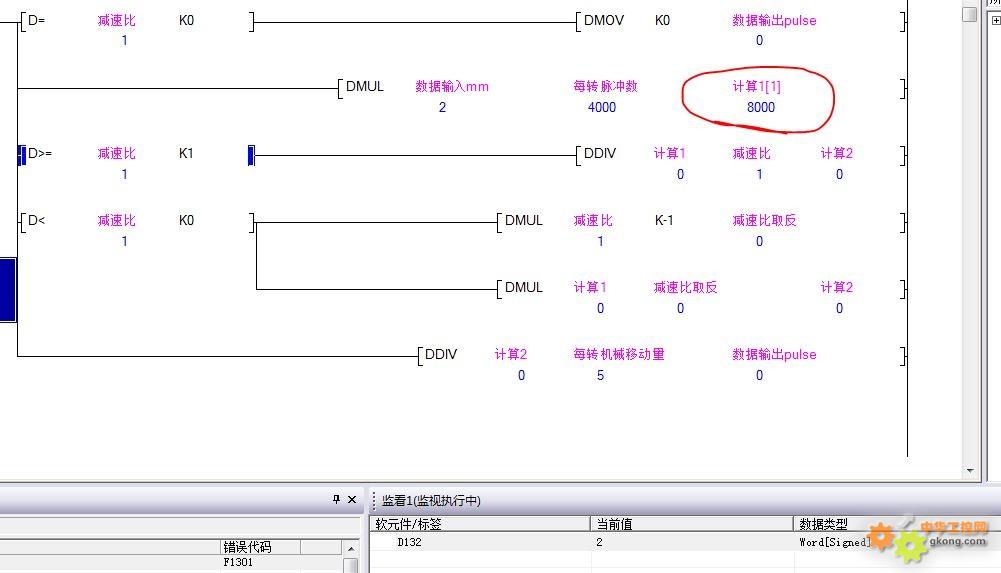

因为DMUL的输出结果为64位数据，而标签化程序是自动分配地址的，因此，如果您将“计算1”声明为Double Word数组的话，您将在该数组的第二个元素中找到变量的值。

Good Luck~

【方案】台达自动化在全自动六轴玻璃打孔机上的应用

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1882

276438265

文章数：216

年度积分：56

历史总积分：1882

作者的所有帖子(216)

注册时间：2013/5/28

发站内信

发表于：2019/1/8 16:20:34

#4楼

回复 #3楼 cvlsam

下午翻手册的时候确实发现DMUL 和DDIV结果都是64bit的

非常感谢C的解惑...
要解决这个问题除了用16位寄存器运算，最终结果DMOV到32位寄存器，C大的经验可有其他更好的解决办法。
最后写到定位指令DDRVA的是32位数据。
