如何将CAD软件导入有限元分析（使用分享）

闲来无事在论坛瞎逛，看见1个比较简单的分享贴，是讲的CAD中镜像的使用，回帖都觉得很简单，想要干货，来点有限元分析的更好。

巧了，楼主几个月前想找地方和人讨论有限元分析而不得，后来自己慢慢看资料试验学习，恰巧摸索进了有限元分析的门槛，今天就班门弄斧，把自己掌握的一些知识分享出来，以飨大家。

——————————正式帖分割线————————————

有限元分析，楼主理解的是建立三维模型，赋予材质，建立物理场，给定初始值，然后进行仿真这几步。因为楼主没有和其他人（主要是也没有交流的人和渠道）探讨过，所以就按自己理解的思路给大家分享了。
使用软件：Auto CAD 2019和COMSOL Multiphysics 5.3a，分别是三维建模软件和仿真软件，为了描述方便，分别简称为CAD和COMSOL。
第一步，三维建模。

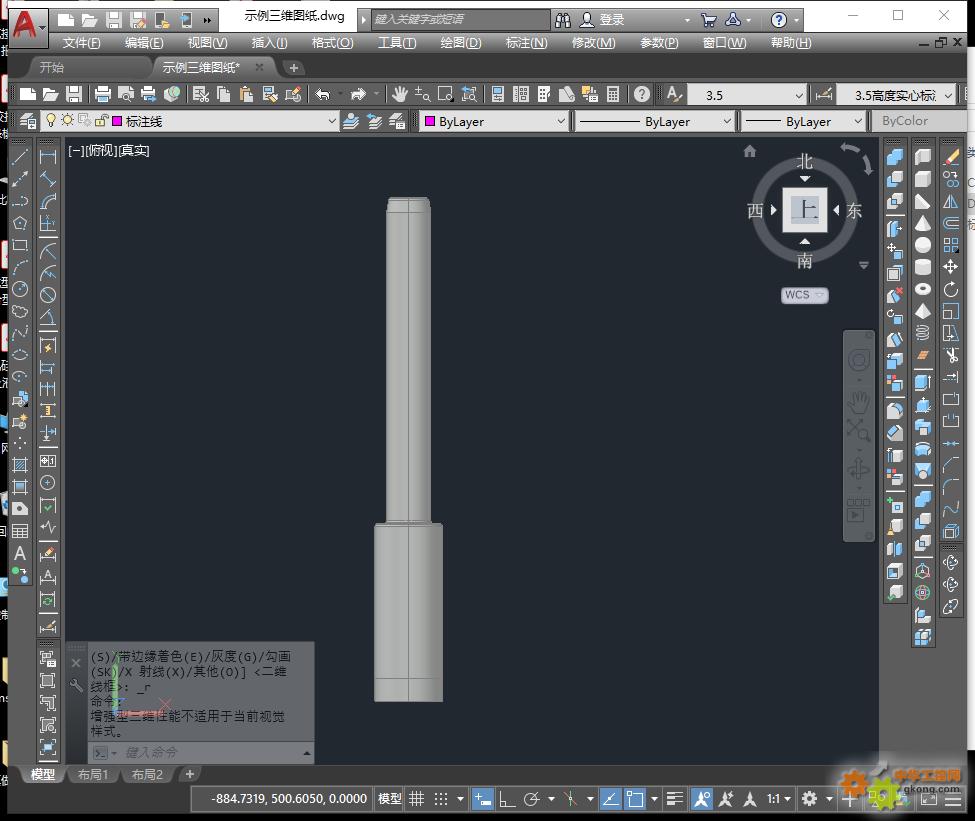

楼主是用惯了CAD，所以直接用CAD进行三维建模，要是坛友们不习惯用CAD作三维建模，可以使用其他的三维建模软件，应该也是可以的。


注意：建好模型以后，注意检查模型尺寸有没有错误，连接部分有无重叠，要圆角或者倒角的位置有没有进行相应处理。
模型检查没问题，将模型进行输出，输出为有限元分析软件能够识别的格式，COMSOL不能直接识别CAD格式，需要将其转化为SAT格式，方法为“文件”→“输出（E）”→输入文件名→选择文件类型为“ACIS（*.sat）”→选择三维模型→回车。

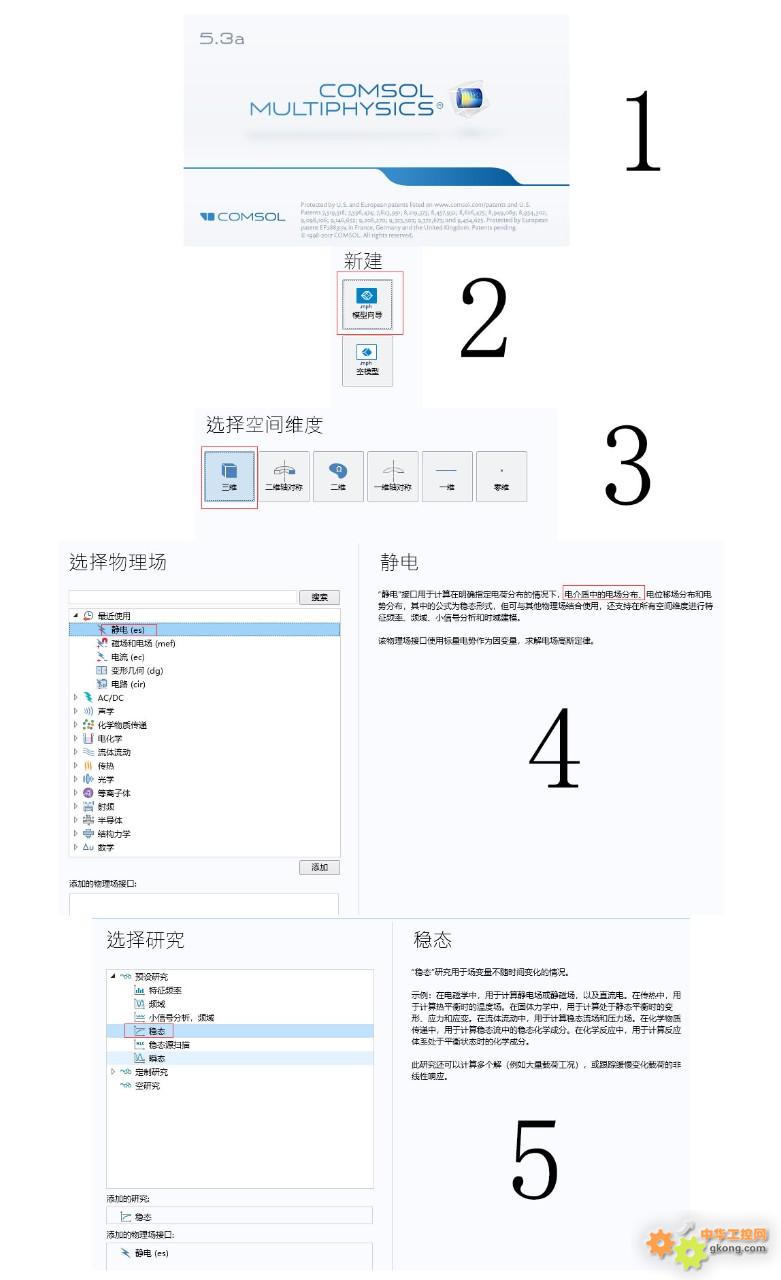

打开有限元仿真软件。选择对应的模型，因为楼主是三维模型，所以选择三维，然后楼主是研究电场强度的分布，所以选择的静电，频率选择是稳态，如下图：


此时有限元分析软件内是一片空白，因为还没有导入模型，那么怎么导入呢？

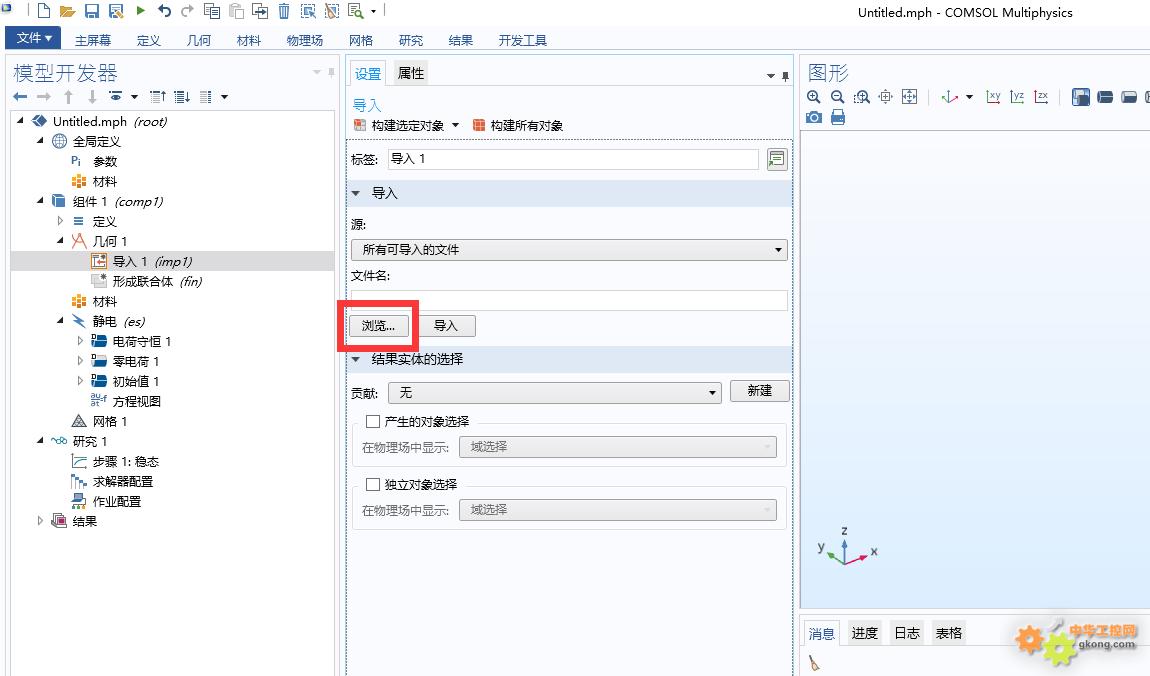

选择“几何”→“导入”，即弹出导入模型的对话框。如下图：

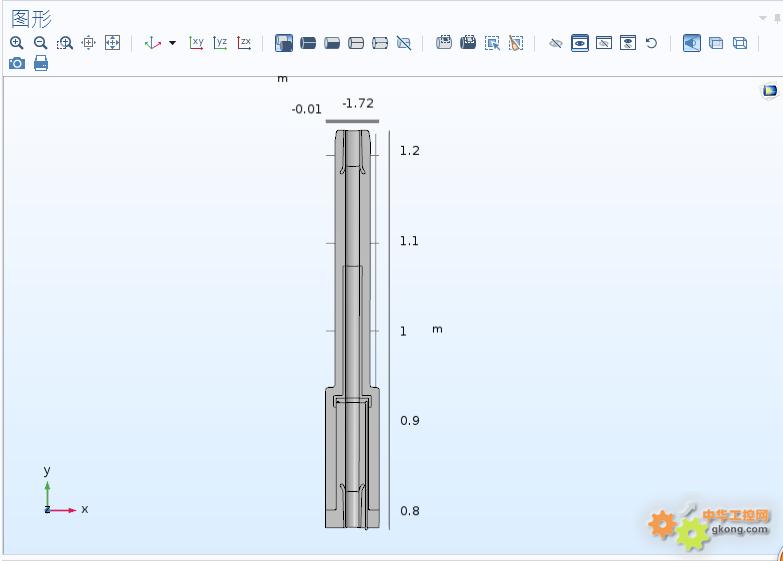

点击红框中的“导入”按钮，选择刚才保存的SAT格式的模型，即可将CAD创建的三维模型导入到COMSOL软件中。如下图：


到这里，三维建模已经完成。

第二步，赋予材质。
将不同的部件在实际使用时的材质在材质库中找到，把材质库中的相关性能参数调成和实际参数一致，然后将材质使用范围选定到不同的三维模型上。

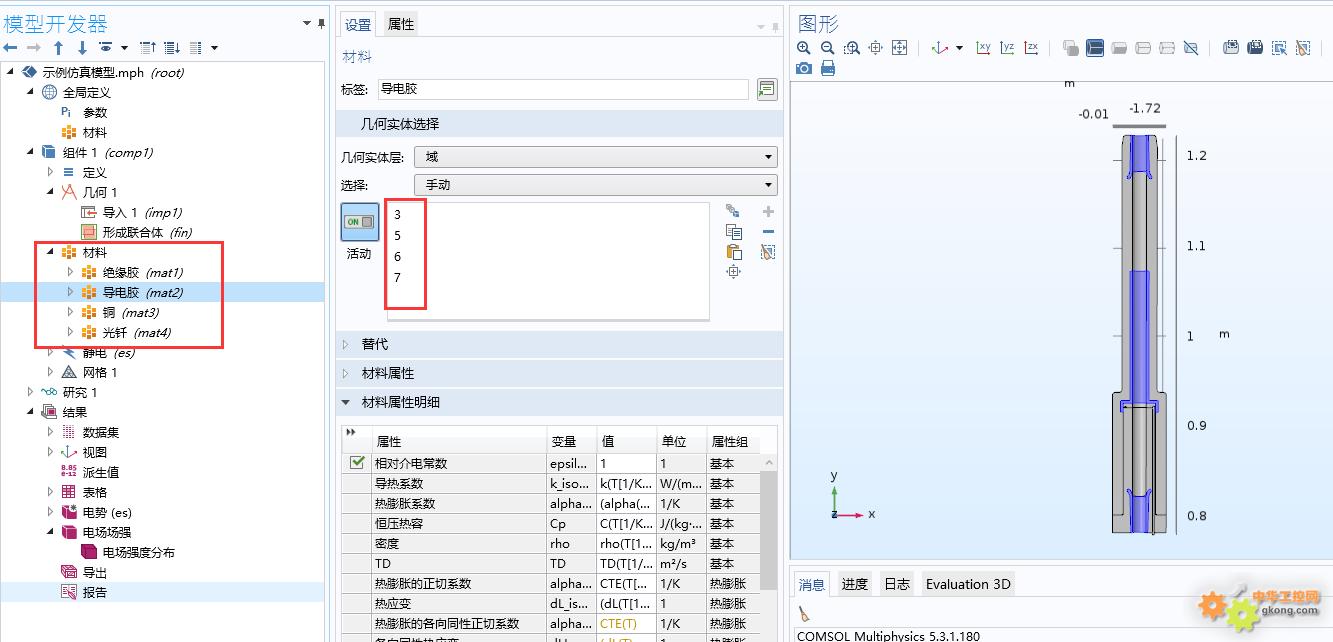

楼主使用的有4种材质，如下图：


第三步，建立物理场，给定初始值。

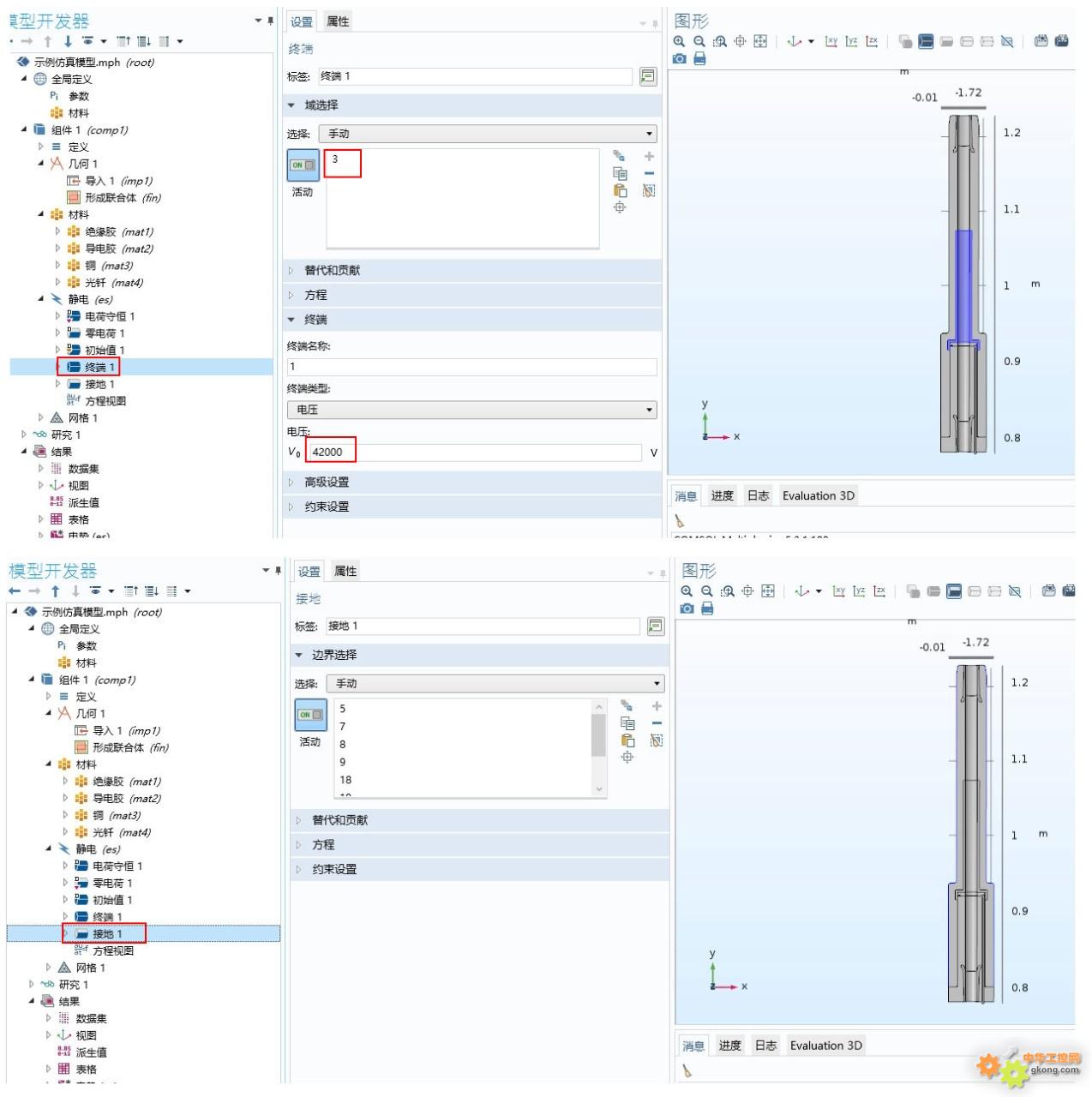

物理场就是实际使用环境在软件里面的模拟，比如楼主是做电场场强分析，关键因素就是哪里通电，哪里接地。如下图：


楼主模拟是产品内部通电，外部接地的情况下，产品内部的电场场强分布情况，模拟的通电电压为42kV。

第四步，仿真分析。
为了满足不同的分析需要，COMSOL提供了不同精度的网格大小，网格越粗，有限元分析时的最小单元越大，分析精度越低，分析时间越短；网格越细，有限元分析时的最小单元越小，分析精度越高，但是分析时间会增加。
一般不是很精密的分析，按普通的精度创建网格就好。
创建好网格，点击“研究”→“计算”，软件开始进行有限元分析。

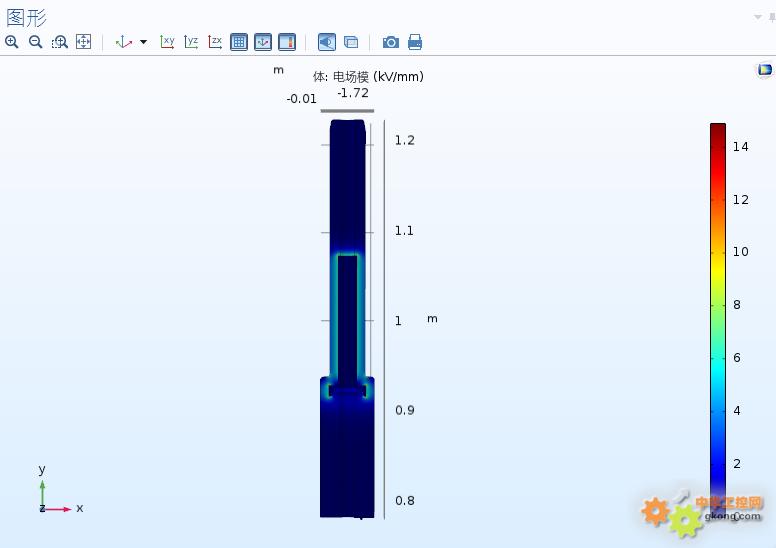

分析完了，在结果里面选择自己要的维度，根据需要的参数选择不同的表达式，然后绘制，即可得到自己想要的图形，如下图：


当计算不成功时，根据提示，检查是哪里出问题，对应解决就好。

因为论坛里面用这个的不多，先写这么多吧，有不懂的在下面提出来，有想交流学习的也可以在下面回帖，大家一起学习进步，为做更好的产品出一份力。
