各位高手好:
求教：PLC的设置串口2：串行网关 9600.8.E.1 ，CIF11拨码开关: 2.3.5.6 都置ON。

接线：变频水晶头: 4 （SDB-） 3 （RDA+） 6 （RDB-） 5（SDA+）
CIF11 : RDA- SDB+ SDA- RDB+

【方案】应用案例 | TwinCAT CNC 和驱动技术在数控机床加工中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

85318

ZCMY 版主

文章数：47403

年度积分：1377

历史总积分：85318

作者的所有帖子(47403)

注册时间：2004/3/16

2018论坛贡献奖

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(三)

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2014相约国庆

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2018/10/24 11:55:54

#1楼

变频器设置及PLC程序才是关键；

【方案】工厂技术领先，日产平板玻璃700 吨

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

27950

guanyumou 版主

文章数：10552

年度积分：1133

历史总积分：27950

注册时间：2008/7/13

2018论坛优秀版主

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(二)

2017春节活动(三)

发表于：2018/10/24 16:53:06

#2楼

以下是引用fanyingkun在2018/10/24 10:12:54的发言：
各位高手好:
求教：PLC的设置串口2：串行网关 9600.8.E.1 ，CIF11拨码开关: 2.3.5.6 都置ON。

接线：变频水晶头: 4 （SDB-） 3 （RDA+） 6 （RDB-） 5（SDA+）
CIF11 : RDA- SDB+ SDA- RDB+

首先，2、3、5、6都打到ON这是RS485的拨码设置，根据你的接线，拨码应该是：
1，终端电阻，ON有效，OFF无效
2，3，OFF
5，6，ON
4，OFF
其次，PLC、变频器通信参数设置正确的情况下、接线正确的情况下，PLC编程也是关键！

【方案】MITX-6116：支持Intel Elkhart Lake平台处理器，面向物联网领域应用

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

27950

guanyumou 版主

文章数：10552

年度积分：1133

历史总积分：27950

注册时间：2008/7/13

2018论坛优秀版主

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(二)

2017春节活动(三)

发表于：2018/10/24 16:56:05

#3楼

以下是引用fanyingkun在2018/10/24 10:12:54的发言：
各位高手好:
求教：PLC的设置串口2：串行网关 9600.8.E.1 ，CIF11拨码开关: 2.3.5.6 都置ON。

接线：变频水晶头: 4 （SDB-） 3 （RDA+） 6 （RDB-） 5（SDA+）
CIF11 : RDA- SDB+ SDA- RDB+

变频器通信参数设置可参考如下：
首先恢复出厂设置，然后再依次设置如下参数：（先设定P79为4，然后再将Pr.CL设置为1即可恢复出厂设置）

P160：设置为0

P77：设置为2

P79：设置为2
P340：设置为1

P338：设置为0
P339：设置为0
P551：设置为9999

P117：设置为1，
P118：设置为96
P120：设置为2
P122：设置为9999
P343：设置为0
P502：设置为0
P549：设置为1

设置好上述参数后，断电再上电，设置的参数才会有效

则变频器通信参数：
1、数据位：8位
2、校验方式：偶校验
3、停止位：1位
4、波特率：9600bps
5、通信协议：Modbus RTU
6、变频器站号：1

【方案】磁致伸缩式直线位移传感器在机床行业的应用

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

27950

guanyumou 版主

文章数：10552

年度积分：1133

历史总积分：27950

注册时间：2008/7/13

2018论坛优秀版主

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(二)

2017春节活动(三)

发表于：2018/10/24 17:00:55

#4楼

以下是引用fanyingkun在2018/10/24 10:12:54的发言：
各位高手好:
求教：PLC的设置串口2：串行网关 9600.8.E.1 ，CIF11拨码开关: 2.3.5.6 都置ON。

接线：变频水晶头: 4 （SDB-） 3 （RDA+） 6 （RDB-） 5（SDA+）
CIF11 : RDA- SDB+ SDA- RDB+

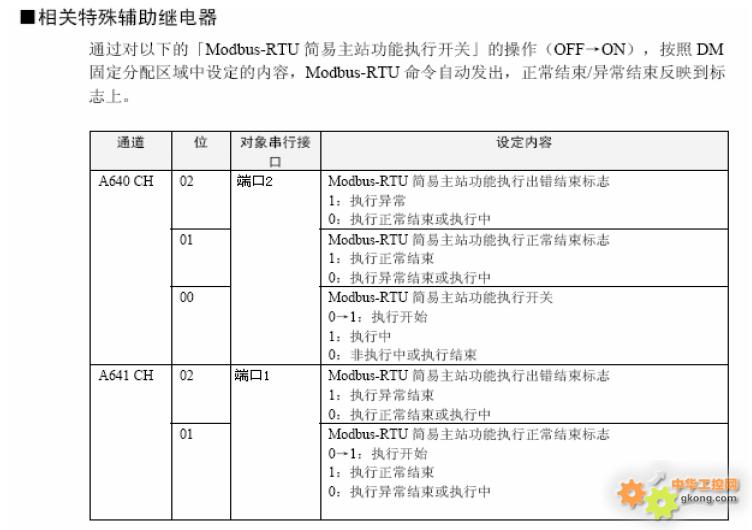

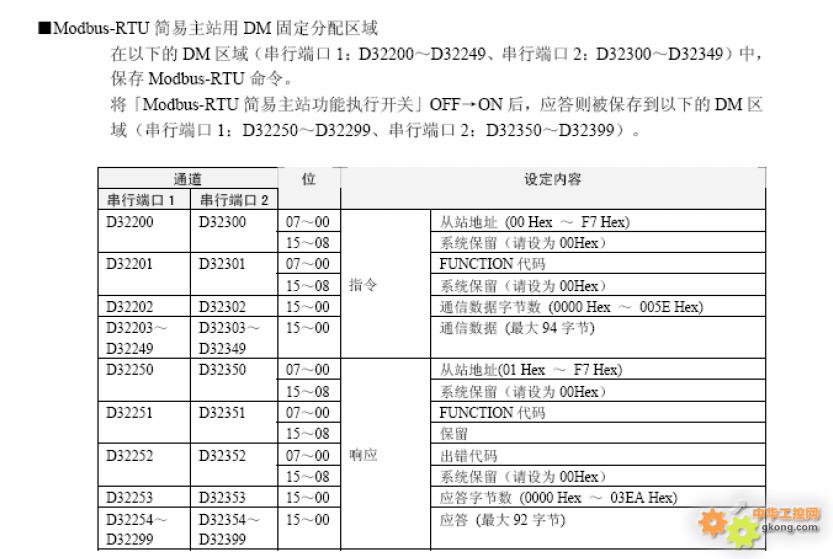

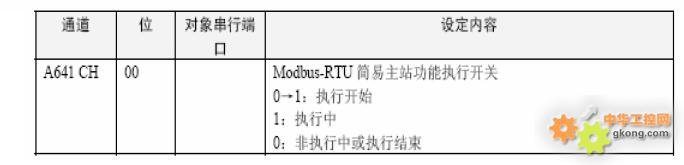

CP1H做Modbus RTU简易主站DM固定分配区域和相关特殊辅助继电器：
