CAD画图，问几个符号问题，不明白

收藏
分享到
553
349735187
文章数：27
年度积分：50
历史总积分：553
作者的所有帖子(27)
注册时间：2016/2/13
发站内信
发表于：2018/1/25 14:12:09
#0楼
附件 11.jpg

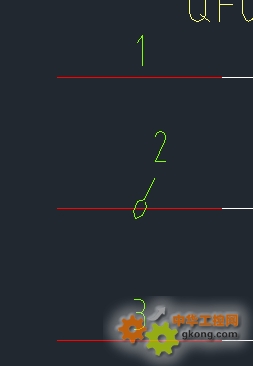

2下面这个符号，我标号的时候自动出现了，什么意思，这个应该是窄的地方引线出来的吧

附件 1687138_599807.jpg
这个图，三相电机三根线上 1 2 3 分别一撇什么意思



只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
36364
cvlsam 版主
文章数：12249
年度积分：716
历史总积分：36364
作者的所有帖子(12249)
注册时间：2001/12/22
发站内信
2018论坛贡献奖
2017论坛贡献奖
2016论坛贡献奖
2015论坛贡献奖
2013论坛贡献奖
2012论坛贡献奖
2011论坛贡献奖
2011国庆活动
2010论坛杰出贡献奖
发表于：2018/1/25 16:37:35
#1楼
1、线号引线功能。
2、线缆标记。

Good Luck~
只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
11950
蛇会大学
文章数：4461
年度积分：276
历史总积分：11950
作者的所有帖子(4461)
注册时间：2015/12/14
发站内信
2018论坛分享达人
发表于：2018/1/25 22:55:43
#2楼
图

这个短线是电缆的代号，上面几个圈圈是端子
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
553
349735187
文章数：27
年度积分：50
历史总积分：553
作者的所有帖子(27)
注册时间：2016/2/13
发站内信
发表于：2018/1/26 9:34:12
#3楼
回复 #1楼 cvlsam
关于第一个问题，为什么有些会出来有些不会出来     我每根线的间距一样的啊
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
6136
10011001
文章数：1291
年度积分：290
历史总积分：6136
作者的所有帖子(1291)
注册时间：2007/12/24
发站内信
发表于：2018/3/16 7:49:57
#4楼
电线间距小的时候会出现线号引线~~~~~~
这是CAD 自动识别。
此帖发自手机工控论坛
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
