【经验】一步步教你用博途完成S7-1500与S7-1200通信

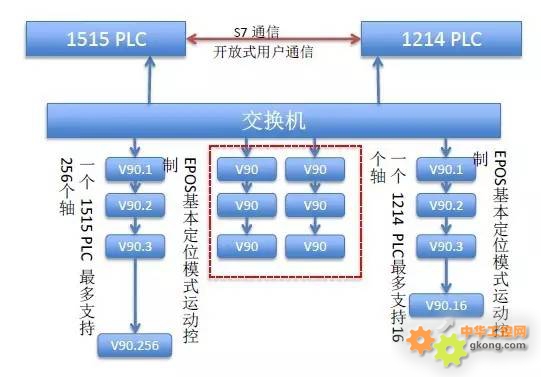

本文通过图文一步步教你使用博途平台，完成西门子最风行的两款PLC——S7-1500（1515 CPU）与S7-1200（1214 CPU）之间通信，有两种方法：S7通信和开放式用户通信，感谢网友邱秋整理。
准备好了，打开你的博途，连上你的PLC，现在开始——

作者：邱杰

一、1515与1214 S7通信:

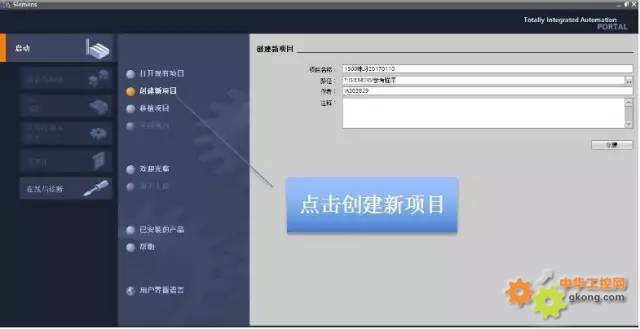

第一步：创建“项目名称” ?如：1500练习20170110。

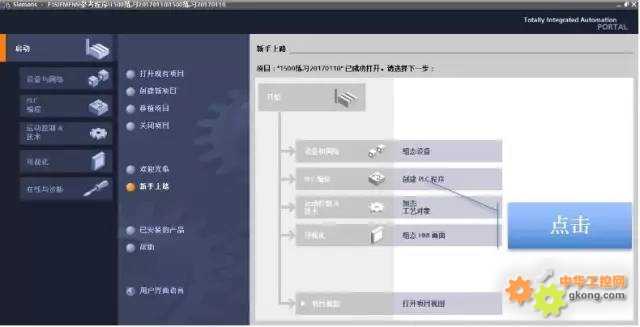

第二步：此界面点击“新手上路”内的任何一个菜单，都可以进入相应的编程界面。

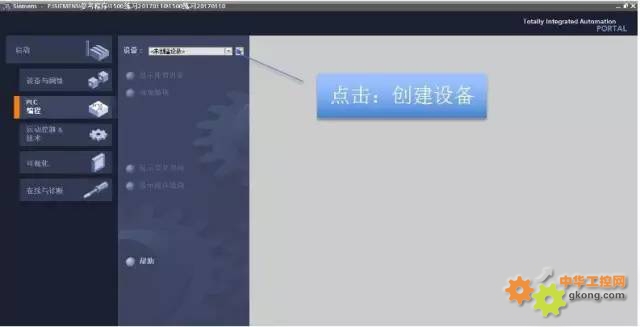

第三步：点击创建PLC设备。

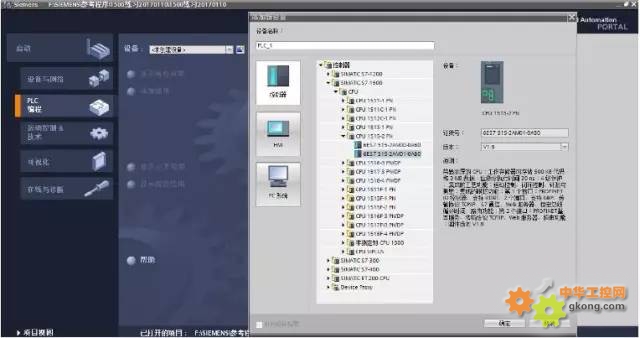

第四步：选择“控制器”，SIMATIC S7-1500,CPU 1515-2PN,6ES7-S515-2AM01-0AB0,设备名称可更改，点击确定。

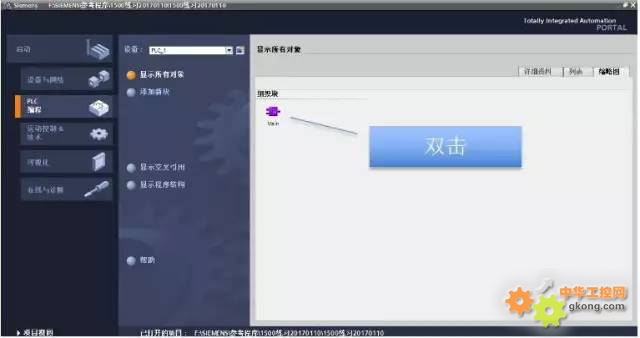

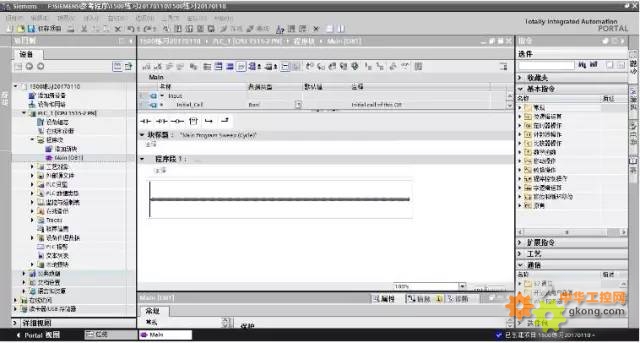

第五步：双击“Main”或者点击“项目视图”，进入编程界面。

第六步：项目视图包括多个编程界面：项目树、菜单栏、信息窗口、指令窗口、库窗口等。

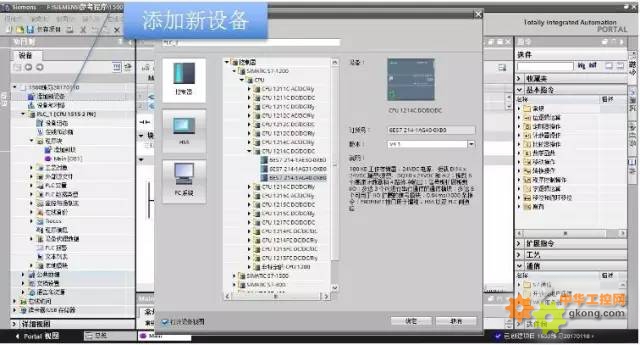

第七步：点击“添加新设备”添加1214 CPU，确定后，会自动跳到“设备和网络”窗口。可直接点击“设备和网络”配置CPU的别的模块。

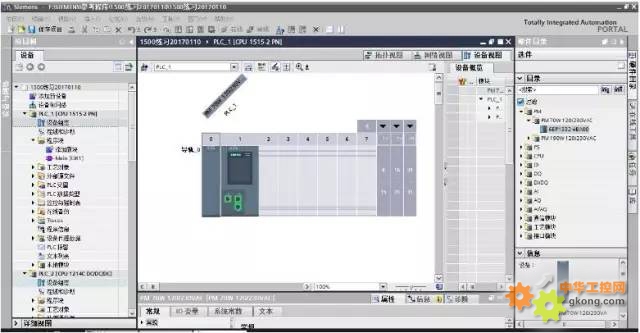

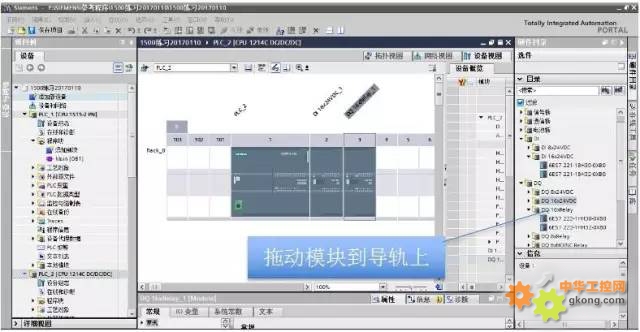

第八步：在“设备和网络”窗口，将显示添加的PLC，直接将“硬件目录”下相应的模块拖到“导轨”上。

第九步：相同的方法配置1515 CPU的电源模块[电源模块对1500不是必须的]。

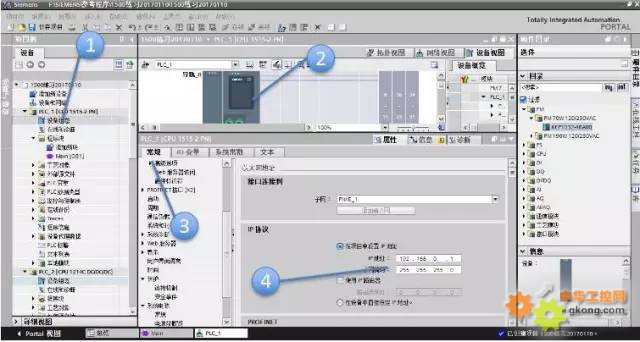

第十步：点击“PLC_1”下的设备组态，点击CPU模块，在“信息窗口”设置CPU的IP地址。用同样的方法，配置其他CPU的IP地址。

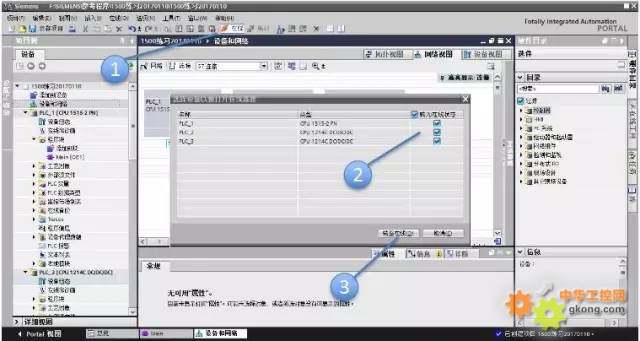

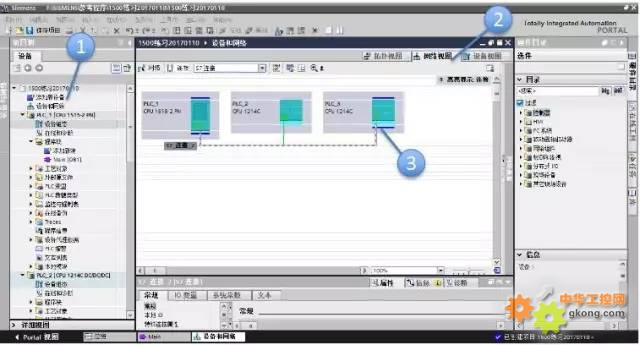

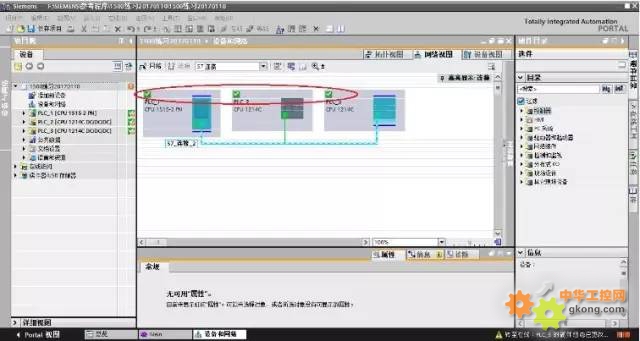

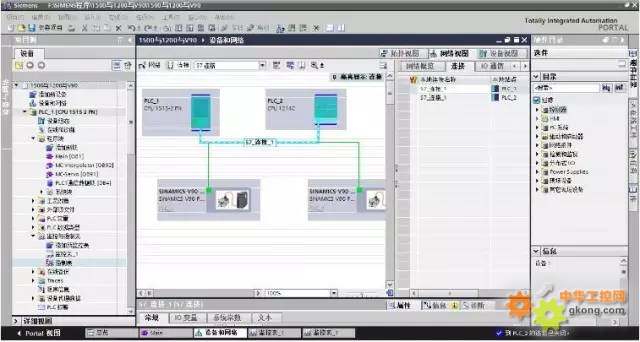

第十一步：各PLC间使用S7通信，在“设备和网络”窗口下，选择“网络视图”，点击“连接”，选择“S7连接”，鼠标左键按住PLC3的网线接口，拖动连接到PLC1的网线接口，相同的方法连接PLC2与PLC1.

第十二步：点击“在线”选择每个PLC，点击“转至在线”。

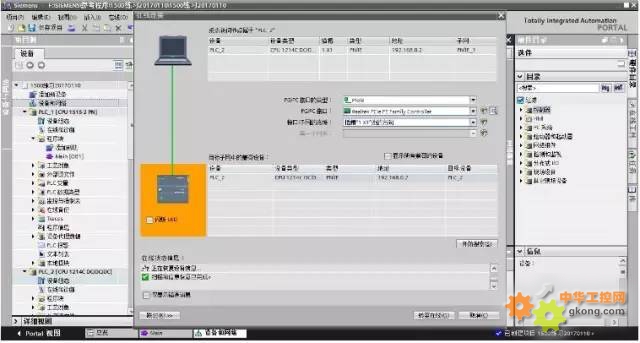

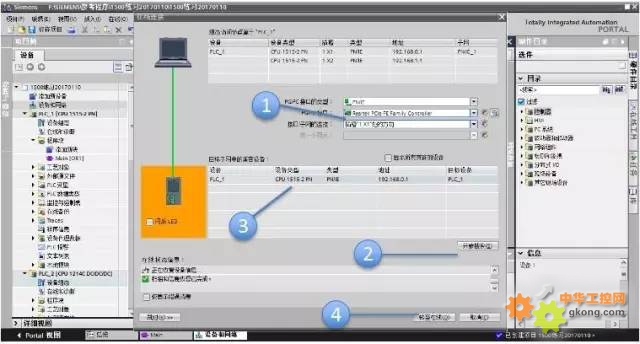

第十三步：选择“PG/PC接口的类型”：PN/IE，“PG/PC接口”，“接口/子网的连接”：插槽1X1处的方向。点击“开始搜索”，收索到设备后，点击“转至”在线。

第十四步：将1214 CPU转至在线。

第十五步：将各PLC转至在线后，可以在“设备和网络”界面看到PLC已连接。

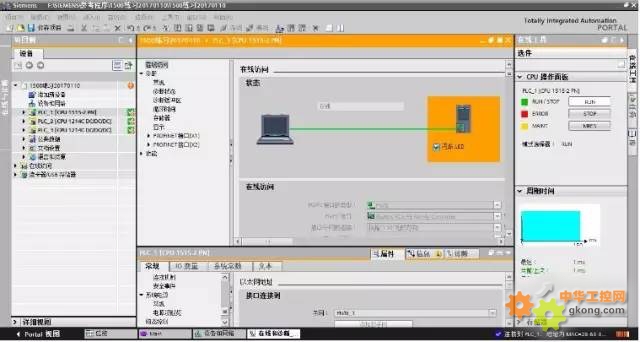

第十六步：没有进行程序的编译和下载，项目树下会出现报警，双击报警图标，会弹出相应PLC的在线访问界面，点击闪烁LED，可以观察硬件PLC上的信号灯闪烁，如果不闪烁则PLC没连上。

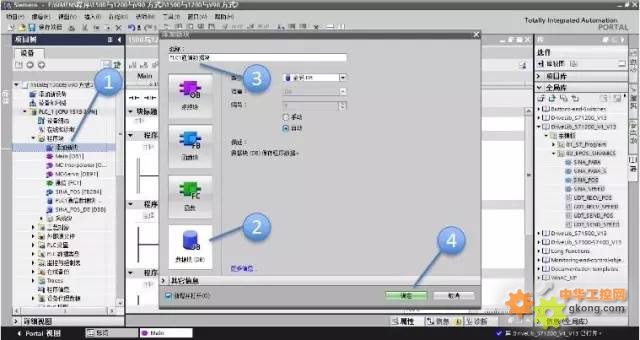

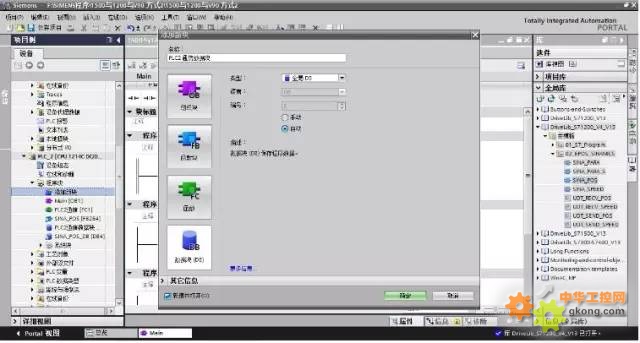

第十七步：在1515 CPU的程序块里创建一个“PLC1通信数据块”。

第十八步：在PLC2里创建“PLC2通信数据块”。

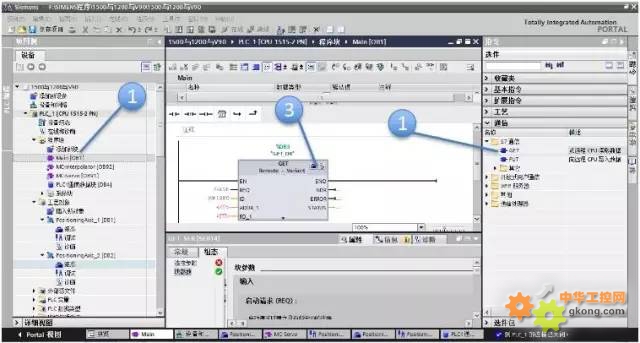

第十九步：S7 通信是单边协议，只需要在主站中编写，在1515 CPU的OB1程序块中，将S7通信的GET指令拖放到编程界面。点击GET功能块上的“开始组态”按钮，组态功能块参数。

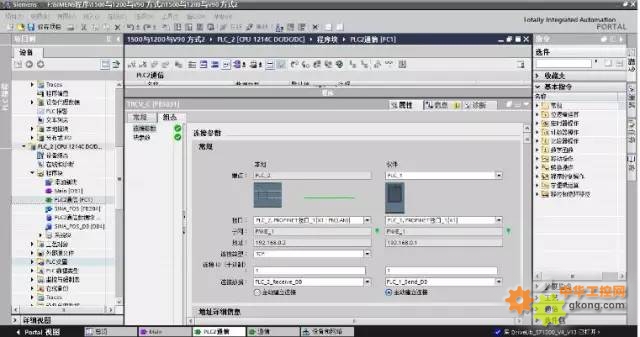

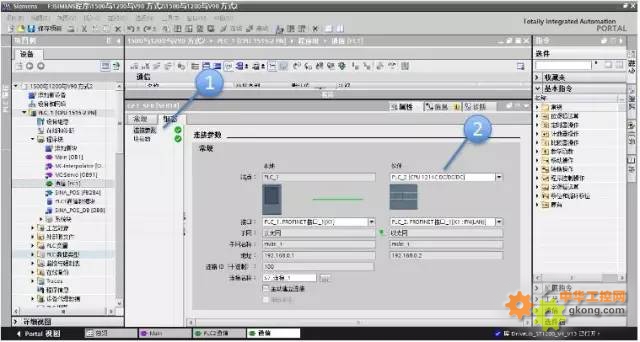

第二十步：配置GET功能块的连接参数，选择了“伙伴”后，相应的参数会自动添加。

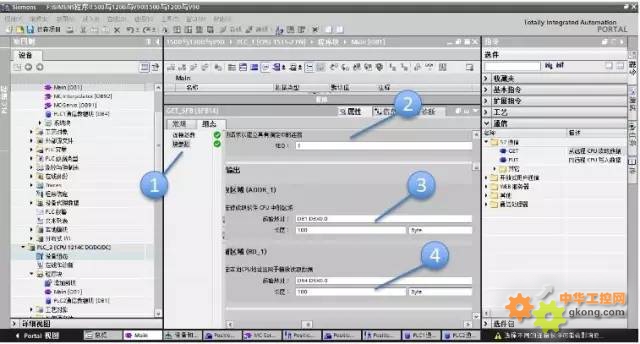

第二十一步：添加块参数，包括通信数据块的起始地址，长度，类型等。

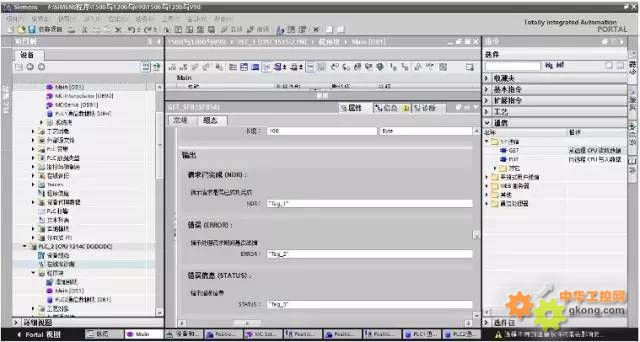

第二十二步：添加块参数，包括通信数据块的请求完成信号、错误信号、错误信息。
以同样的方法添加S7通信的PUT功能块，并配置参数。

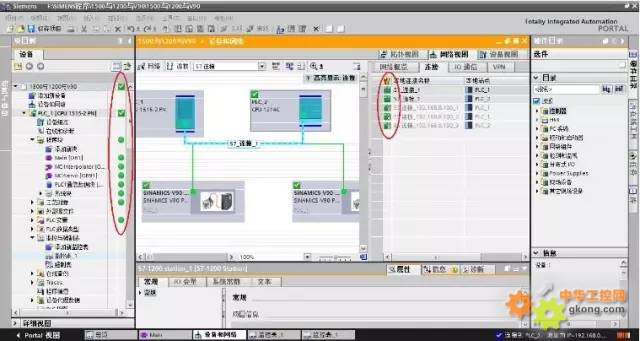

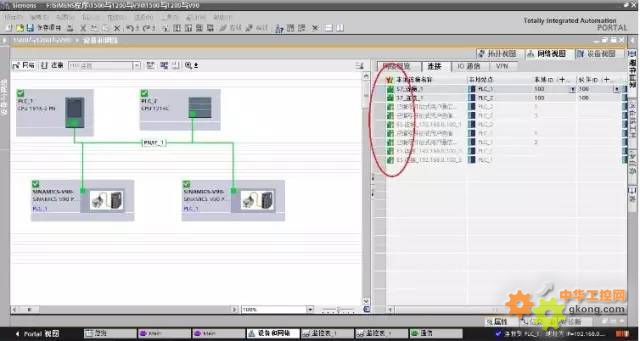

第二十三步：在网络视图下的“连接”窗口，可以查看创建的S7连接。

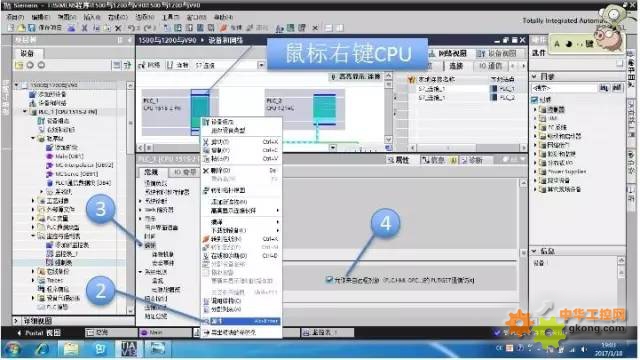

第二十四步：S7通信需注意：双方PLC[仅做S7通信服务器的CPU需要勾选，做客户端的无需勾选。]需要选择上“允许来自远程对象（PLC、HMI、OPC）的PUT/GET通信访问”。

第二十五步：将程序编辑，下载到设备，组态的网络视图也需要编辑下载，转到在线，可以查看连接是否成功，程序是否有错误。

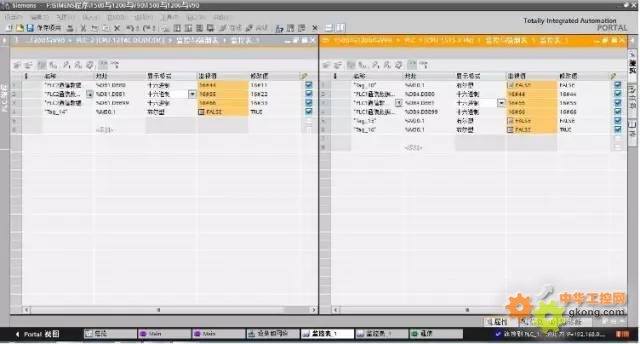

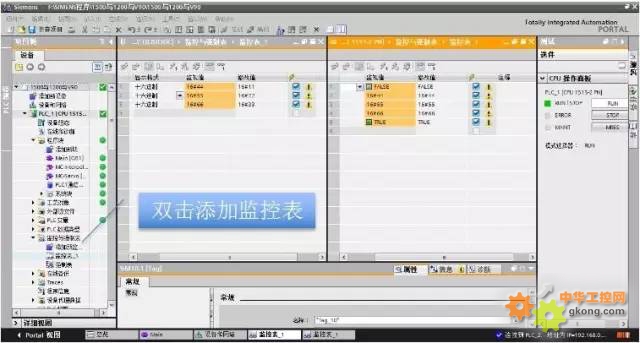

第二十六步：创建两个PLC的监控表，添加需要监控的软元件状态，激活读取和发送数据，查看通信是否成功。

二、1515与1214 开放式用户通信

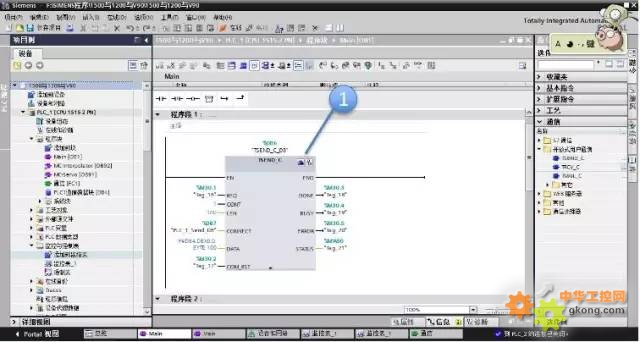

第一步：将开放式用户通信下的TSEND_C功能模块拖入1515 CPU的OB1程序块中。点击“组态开始”配置参数。

第二步：点击连接参数，添加“伙伴”，连接ID,连接数据，PLC1选择主动建立连接，配置连接端口。

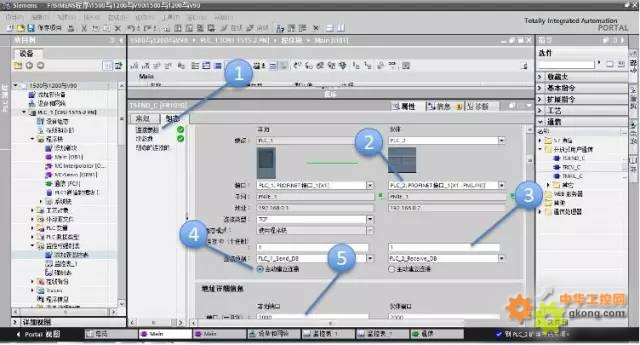

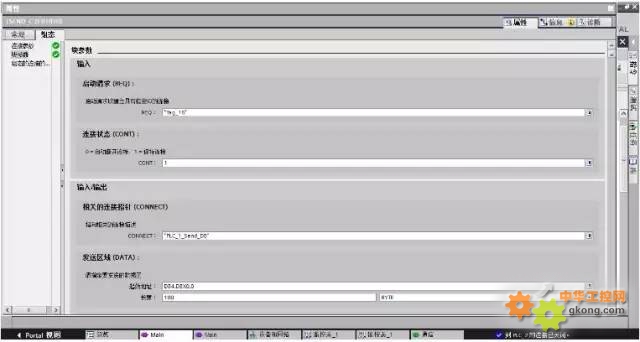

第三步：配置TSEND_C功能块的块参数，启动请求，连接状态，输入输出等。

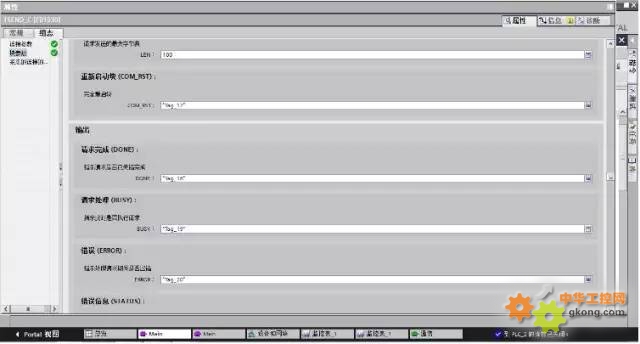

第四步：配置TSEND_C功能模块的块参数，LEN,COM_RST,DONE,BUSY,ERROR,STATUS。

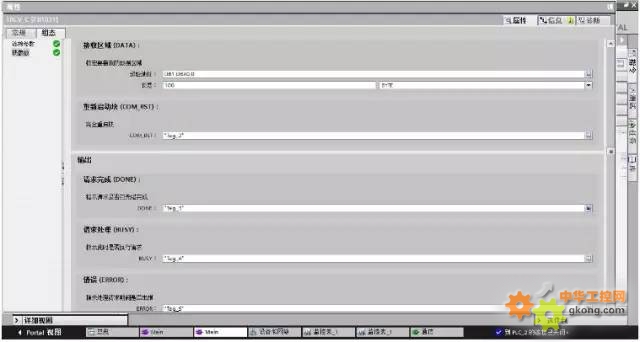

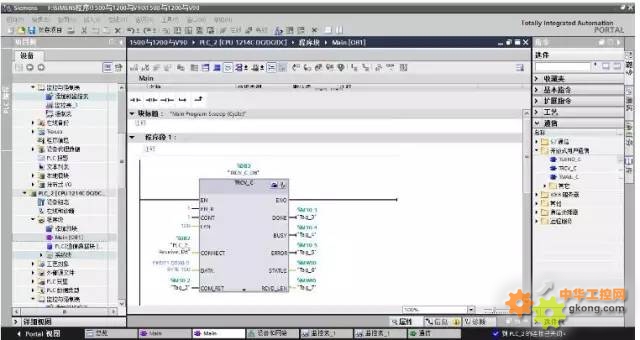

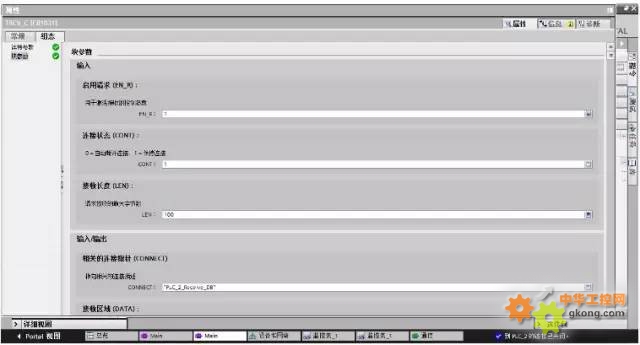

第五步：在1214 CPU的OB1 程序块中拖入TRCV_C功能块，点击“组态开始”按钮，配置功能块的参数。

第六步：添加连接参数。

第七步：添加块参数。

第八步：添加块参数。

第九步：编辑程序和设备网络，下载到设备，转至在线，查看是否已连接成功。

第十步：通过监控表，触发通信。


OK！
以上摘自网友邱秋的PPT部分内容，其实这还只是一部分哦，限于篇幅，摘取了最重要常用滴部分：


感谢网友供稿，欢迎留言交流。同时欢迎您来分享原创：blog@gkong.com。
