【话题】CAD大家画PLC一般怎么画？（20161230）

2960

528695231

文章数：635

年度积分：56

历史总积分：2960

作者的所有帖子(635)

注册时间：2016/8/1

发站内信

发表于：2016/12/27 13:00:47

#0楼

cad大家画PLC一般怎么画？

[此贴子已经被jint于2017/1/3 8:43:27编辑过]

总有一天我不再做枝头上夜莺的哀吟
像沙翁中的云雀，我会一翅冲天
为泱泱大国的中华唱出我赞美的诗章；

【方案】应用案例 | OMR 致力于交付高度紧凑、可操控的物流搬运机器人

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

37237

cvlsam 版主

文章数：12401

年度积分：1589

历史总积分：37237

作者的所有帖子(12401)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2016/12/27 13:12:53

#1楼

基础版：画个方块然后放几个端子。

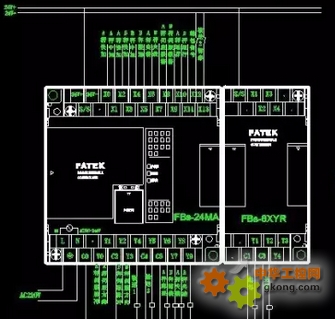

专业版：厂家的CAD图档拉一个，然后看上去非常像PLC实体。
高级版：PLC盒子。

土老板只要看上去像就可以了，专业版蛮适合的，就像做界面，要动画版的。

【方案】XTS 磁驱柔性输送系统为高性能包装系统带来巨大收益

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

25270

产品体验中心会员

ytleaderplc

文章数：10636

年度积分：1696

历史总积分：25270

作者的所有帖子(10636)

注册时间：2008/6/7

发站内信

发表于：2016/12/27 13:17:49

#2楼

画方框和线

PLC 文本显示器触摸屏变频伺服编程电缆 plc触摸屏编程维修等
email: ytleader@126.com

【方案】华北工控：嵌入式计算机在医用高端呼吸机中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

40348

产品体验中心会员

tigermu 版主

文章数：14903

年度积分：1306

历史总积分：40348

作者的所有帖子(14903)

注册时间：2004/8/12

发站内信

2018论坛优秀版主

2018春节活动（二）

2017论坛优秀版主

2017国庆活动(一)

2016论坛优秀版主

2016国庆活动(一)

2015论坛优秀版主

西门子logo体验(三)

英威腾PLC体验(三)

2015春节活动

2014论坛优秀版主

2013论坛优秀版主

2012论坛优秀版主

2010年度论坛贡献奖

发表于：2016/12/27 13:46:47

#3楼

一般按外观比例画个样子，两侧分布输入输出，就是接线端子和实物位置大致一样。个人的画法。

清泉石上，明月松间。

【方案】长城汽车生产线上再添600台ABB机器人

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

16168

产品体验中心会员

zrx517697809

文章数：6262

年度积分：50

历史总积分：16168

作者的所有帖子(6262)

注册时间：2014/3/28

发站内信

2018论坛热心网友

三菱电机活动（三）

寻找英威腾（三）

发表于：2016/12/27 14:04:57

#4楼

简单点的用CAD画，复杂点的用EPLAN画

致力于自动化
伺服 PLC HMI

【方案】华北工控冰翅无风扇准系统，AFC自动售检票系统应用的理想选择

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

28404

产品体验中心会员

秀空

文章数：13413

年度积分：1230

历史总积分：28404

作者的所有帖子(13413)

注册时间：2012/10/26

发站内信

2018春节活动（三）

2014相约国庆

发表于：2016/12/27 14:08:54

#5楼

感觉意思出来就行。

【方案】BCNet-FX（Q）在威纶通触摸屏与三菱PLC以太网通讯中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

14444

产品体验中心会员

deweg

文章数：2039

年度积分：664

历史总积分：14444

作者的所有帖子(2039)

注册时间：2005/6/10

发站内信

发表于：2016/12/27 14:15:08

#6楼

图纸画的各种各样，看个人喜好

【方案】BIS-6360ARA-B10工业整机，支持智慧灯杆系统联动控制

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

20183

高雅的雅

文章数：15777

年度积分：-205

历史总积分：20183

作者的所有帖子(15777)

注册时间：2015/5/12

发站内信

2018论坛解答高手

发表于：2016/12/27 14:50:50

#7楼

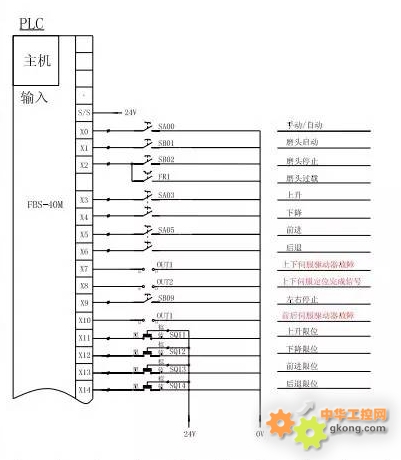

电气版直接调出来即可，如果是机械版CAD的话，一个框两侧按照实际端子台或者按照端子台的硬件编号均可，外部引线号码就是PLC的程序地址
