三菱J3伺服电压检测电路图

6332
产品体验中心会员
919355607
文章数：1864
年度积分：49
历史总积分：6332
作者的所有帖子(1864)
注册时间：2011/11/28
发站内信
发表于：2016/10/27 22:18:34
#0楼

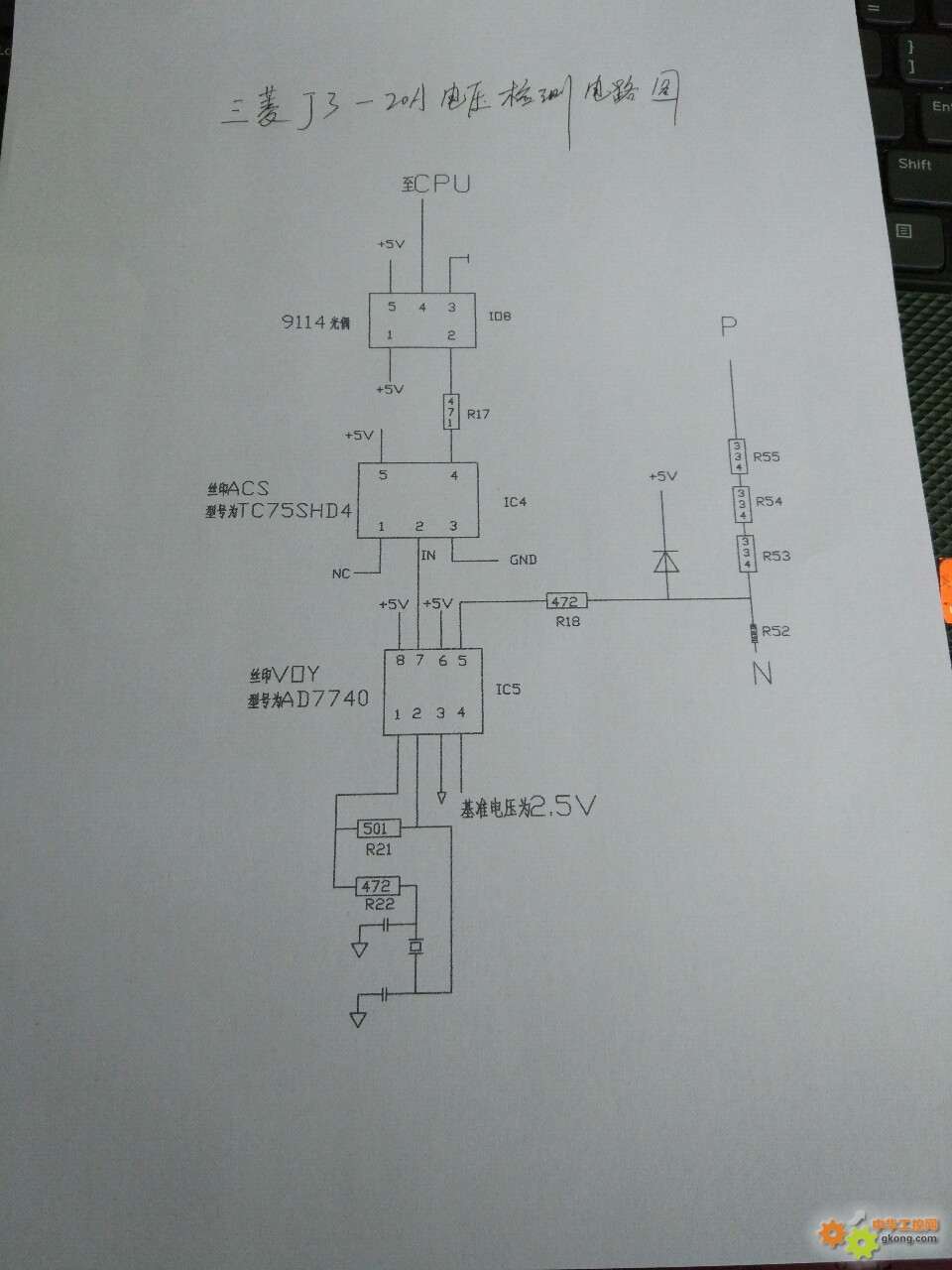

闲着没事就对着线路画起图来了，这是三菱j3伺服电压检测电路图。分享出来，看坛里也没有人发这些出来，希望大家踊跃分享。
附件 IMG_20161026_105707.jpg



只看该作者 | 赞[3] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
11036
szh123456 版主
文章数：375
年度积分：408
历史总积分：11036
作者的所有帖子(375)
注册时间：2014/5/10
发站内信
2017论坛贡献奖
2016论坛贡献奖
2015论坛贡献奖
发表于：2016/10/27 22:46:38
#1楼
此机图纸我已画过，并已发到论坛上了
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
6332
产品体验中心会员
919355607
文章数：1864
年度积分：49
历史总积分：6332
作者的所有帖子(1864)
注册时间：2011/11/28
发站内信
发表于：2016/10/28 8:44:44
#2楼
回复 #1楼 szh123456
看到了，你的图有没有高清点的啊，看不太清楚
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
2331
矛头小子
文章数：361
年度积分：50
历史总积分：2331
作者的所有帖子(361)
注册时间：2009/7/25
发站内信
发表于：2016/10/28 15:18:35
#3楼
亮点在哪里
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
65
115528404
文章数：28
年度积分：65
历史总积分：65
作者的所有帖子(28)
注册时间：2019/10/18
发站内信
发表于：2023/8/23 19:58:46
#4楼
表情
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
