【试用报告分享】英威腾GD200A变频器在远程供水系统中的应用

英威腾点评：

1、试用客户期待效果
  系统采用压力传感器、PLC和英威腾GD200A变频器作为中心控制装置以实现所需功能。
2、试用结果反馈
    以德国西门子S7200系列的PLC作为控制核心，其硬件主要有CPU226可编程控制器，英威腾GD200A变频器、压力变送器等组成，完成恒压供水系统的控制任务和现场的数据采集。在现场的实际运行中表明,该系统合理的控制了小区供水管道的压力,获得较好的控制精度，减少了工人的劳动强度，达到了节能降耗的目的。

（版权声明：本文版权归属作者所有，未经允许，禁止转载）


摘要: 以德国西门子S7200系列的PLC作为控制核心，其硬件主要有CPU226可编程控制器，英威腾GD200A变频器、压力变送器等组成，完成恒压供水系统的控制任务和现场的数据采集。在现场的实际运行中表明,该系统合理的控制了小区供水管道的压力,获得较好的控制精度，减少了工人的劳动强度，达到了节能降耗的目的。

关键词：恒压供水；PLC；变频器

0 引言
随着社会经济的飞速发展，人们对城市供水的数量、质量、稳定性提出了越来越多的要求。在居民生活小区，传统供水方式占地面积大，水质易污染，基建投资多，而最主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。变频调速技术是一种新型成熟的交流电机无极调速技术，它以其独特优良的控制性能被广泛应用于速度控制领域，特别是供水行业中。由于安全生产和供水质量的特殊需要，对恒压供水压力有着严格的要求，因而变频调速技术得到了更加深入的应用。恒压供水方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高。

1 工艺流程概述

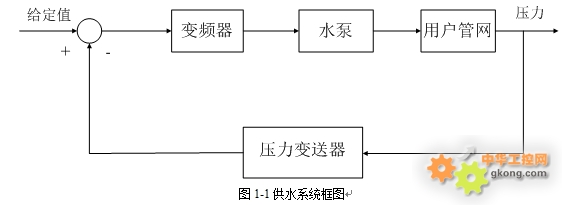

变频恒压供水系统的供水部分主要由水泵、电机、管道和阀门等构成。通常由异步电动机驱动水泵旋转来供水，并且把电机和水泵连成一体，通过变频器调节异步电机的转速，从而改变水泵的出水流量而实现恒压供水的，如图1-1所示。因此，供水系统变频的实质是异步电动机的变频调速。异步电动机的变频调速是通过改变定子供电频率来改变同步转速而实现调速的。
水压由压力传感器的信号4-20mA送入PLC控制器，利用S7200软件内的PID编程导向，与用户设定的压力值进行比较，并将PID运算将结果通过PLC程序传送到变频器，以调整水泵电机的电源频率，从而实现控制水泵转速[2]。西门子软件内部自带的PID指令采用了优化算法，所以使水压的调节十分平滑和稳定。同时，为了保证水压反馈信号值的准确、不失值，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统的调试更为简单、方便。
本系统由变频器、PLC和两台水泵构成。利用了PLC程序控制的PID等相关功能，与变频器配合实施变频一拖二自动恒压力供水，具有自动/手动切换功能。变频故障时，可切换到手动控制水泵运行。
控制过程：水路管网压力低时，变频器启动1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC控制1#泵由变频切换到工频满频运行，然后变频启动2#泵运行，据管网压力情况随机调整2#泵的转速，来达到恒压供水的目的。当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC控制停掉1#工频泵，由2#泵实施恒压供水。至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维持恒压供水，如此循环。

2 硬件组成：
系统采用压力传感器、PLC和英威腾GD200A变频器作为中心控制装置以实现所需功能。

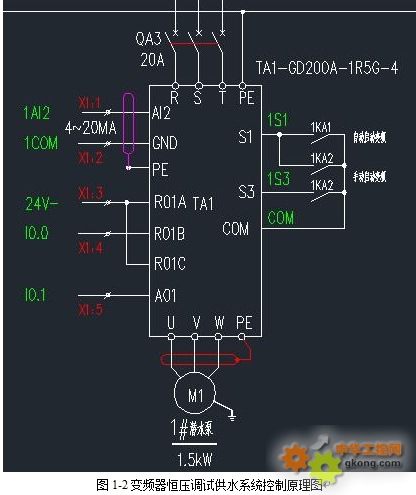

信号来源：输配电设备网安装在管网干线上的压力传感器，用于检测管网的水压，将压力转化为4-20mA的电流信号，提供给可编程控制器。英威腾GD200A变频器是水泵电机的控制设备，能按照水压恒定需要将0～50 Hz的频率信号供给水泵电机，调整其转速，英威腾GD200A变频器功能强大，即预先编置好的参数集，将使用过程中所需设定的参数数量减小到最小，参数的缺省值依应用宏的选择而不同。系统采用默认的宏进行逻辑控制。可编程根据恒压时读取的变频器当前频率值与从压力传感器获得的反馈电流信号，利用PID控制宏自动调节，改变频率输出值来调节所控制的水泵电机转速，以保证管网压力恒定要求。在两个泵的各个主回路中有智能电量变送器，用于测量主回路中每一路的电流和电压，给PLC模拟量输入信号，以确保两台水泵的安全可靠运行。
变频器可以对任何一台水泵启动和恒压供水控制。空气开关（QF）是当电动机过载时自动将电动机从电网中断开热继电器（FR）是利用电流的热效应原理工作的保护电路，它在电路中用作电动机的过载保护。
在切换工频的电机，停车方式设定为自由停车[3]，用控制变频的接触器的常闭触点去接通控制工频的接触器电磁线圈，即控制变频的接触器和控制工频的接触器一定要互锁。这样就保证了变频器的输出端与工频不可能短接，避免切换时造成炸机、跳闸等故障。
对变频器的启/停控制，是将输出端连接的交流接触器是先接通，然后再给出变频器运
转命令；变频切换工频时，变频器需停机时，是先给出变频器停止命令，变频器停掉后，再断开接触器的。其中有0.5s的时间间隙，较好地避免了对变频器的冲击。

3 PLC程序设计
3.1自动运行模式：
西门子系列PLC编程采用STEP7软件，它是西门子PLC的视窗软件支持工具，提供完整的编程环境，可进行离线编程和在线连接和调试，并能实现梯形图与语句表的相互转换。

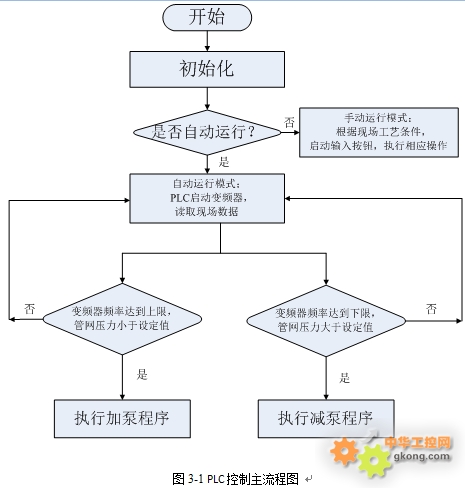

系统程序包括主程序和电机切换程序，PID子程序。主程序主要作用是调用其他子程序；电机切换程序根据PID的运算输出来决定两个泵的运行状态。PID子程序主要是对现场采集的数据进行运算，以达到安全稳定的控制精度。数据采集程序用于将现场的数据采集到PLC中，用于PID控制以及在触摸屏中显示，便于现场操作。
1.主程序：主程序的作用是初始化子程序,调度子程序,降低程序复杂度,使程序的设计,调试和维护等操作简单化。在主程序中，设置两个变频器频率上下限到达滤波时间继电器，用于稳定系统。
2.PID子程序：Micro/WIN提供了PID Wizard（PID指令向导），可以帮助用户方便地生成一个闭环控制过程的PID算法。此向导可以完成绝大多数PID运算的自动编程，用户只需在主程序中调用PID向导生成的子程序，就可以完成PID控制任务。PID的运算数据存储区是自动分配的，向导将自动为其参数表分配符号名，用户不要再自己为这些参数分配符号名，否则将导致PID控制不执行[4]。PID向导中断用的是SMB34定时中断，在用户使用了PID向导后，注意在其它编程时不要再用此中断，也不要向SMB34中写入新的数值，否则PID将停止工作。为保证PID子程序的正常运行，必须用SM0.0来使能PID子程序，SM0.0后不能串联任何其他条件，而且也不能有越过它的跳转；如果在子程序中调用 PID子程序，则调用它的子程序也必须仅使用SM0.0调用。
3.电机切换程序：包括加电机程序和减电机程序，在控制系统作用下，变频器开始运行，启动第一台水泵M1，当输出压力达到设定值，转速才稳定到某一定值，这期间M1在PLC和变频器的控制下处在调速运行状态。当用水量继续增加，变频器输出频率达到工频时，水压仍低于设定值，由PLC控制切换至工频电网后恒速运行；同时，使第二台水泵M2投入变频器并变速运行，系统恢复对水压的闭环调节，直到水压达到设定值为止。
降压控制：当用水量下降水压升高，变频器输出频率降至PLC程序中设定的变频器下限频率时，水压仍高于设定值[5]，系统将工频运行的一台水泵关掉，继续变频运行另一台水泵，使压力重新达到设定值。
在电机切换程序中，从变频器输出端切断电机的接触器，其控制启动按钮与变频器启动按钮联锁，即启动接触器接通电机后，变频方可启动；电动机接入工频的接触器，其线圈控制回路由变频器输出端切断电机的接触器的常闭触点控制，保证变频器输出端切断电机后接入工频；
用plc控制切换过程时，变频自由停车到切除电机要有0.1秒的延时，由电机从变频切除到工频接通要有0.2－0.4秒的延时，整个过程最多0.5秒完成；
工频转变频的操作，首先切断工频与电机的连接，然后接通变频输出与电机的连接。变频转工频的操作，首先要断开变频器的输出，为保证转换瞬间不跳闸，适当延时一段时间，然后工频转变频接触器转换。
PLC设计一套变频调速恒压供水系统，该系统可根据管网瞬间压力变化自动调节两台水泵的转速及其投入与退出[6]，使管网主干管出口端保持在恒定的设定压力值，并满足用户的流量需求，使整个系统始终保持高效节能的最佳状态。
该系统也可以通过人意修改参数指令（如压力设定值、控制顺序、压力上下限、PID值等）；具有完善的电气安全保护措施，对过流、过压、欠压、过载、断水等故障均能自行诊断并报警。

3.2手动运行模式：
在PLC或者变频器故障的情况下，操作人员可以在现场根据当时的管网压力的需要，利用控制柜面上的按钮开对两台泵的启停和变频工频运行状态进行控制，每台泵都有变频、工频和运行、停止按钮。
4变频器的选型

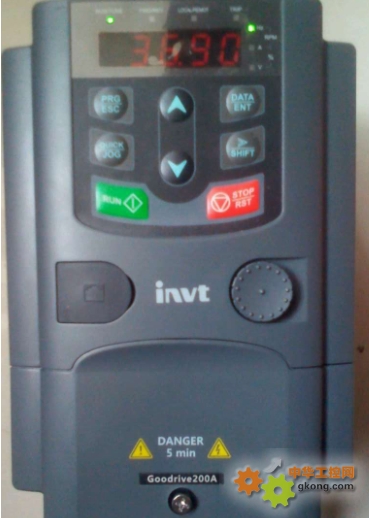

Goodrive200A变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。同时，Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，极大提高产品可靠性。
1.产品可实现准确的参数自学习，提供优异的电机驱动性能；
2.具有先进的开环矢量控制性能，良好的电压、电流控制技术；
3.产品设计严格遵循IEC国标标准，并通过了CE认证测试；
4.标配内置RS485通讯接口，支持Modbus通讯协议；易用的上位机软件，便于监控和调试；
5.内置选配C3滤波器，可外置选配C2滤波器，EMC性能更优秀，使产品在电磁干扰场合更适用；
6.30KW（含）以下变频器内置制动单元，全系列标配可进行参数拷贝的高性能键盘，极大方便客户使用和操作；
7.产品支持共直流母线方案，支持直流供电模式，可提供直流、能耗、短路和磁通四种制动方式，具有简易供水、瞬时掉电不停机等多种功能，可较好地满足客户各种使用需求；
8.产品为半书本型结构、独立风道设计，支持壁挂、法兰、落地安装方式，为客户提供更可靠、更经济的安装使用方式。

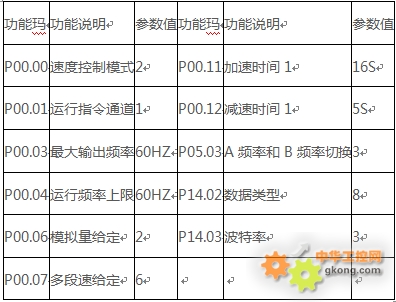

表1: GD200A参数设置情况表

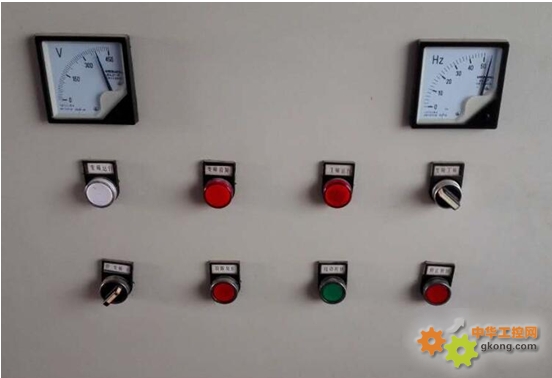

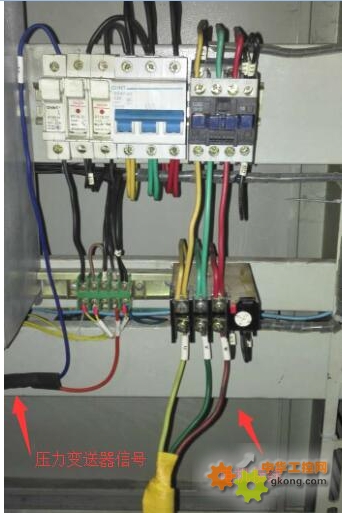

5 现场图片

6 结语
此控制系统运行可靠，极大地提高了供水效率，降低的对水资源的浪费。可以根据需要，设定压力值，系统自动进行循环启动，实现恒压供水，系统的响应速度快，稳定性好。变频恒压供水系统根据实际需要水压的变化自动调节水泵的转速，实现恒压供水。且在变频工况下其出口流量小于额定流量，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。操作人员的工作量和劳动强度大大降低，能源和设备的利用率得到提高，保证供水设备管理运行的可预见性，对用户用水质量进行远程管理，实时掌握设备运行情况，并对设备管理提供科学的依据，为用户提供安全、环保、节能和高效的用水质量。
