【CC-Link活动】CCLINK在激光焊接设备的应用

收藏
分享到
8102
产品体验中心会员
gaoqinxi
文章数：1643
年度积分：114
历史总积分：8102
作者的所有帖子(1643)
注册时间：2006/1/14
发站内信
西门子接触器（二）
发表于：2016/7/1 8:42:10
#0楼
公司一台小型焊接设备，此设备用于汽车制造行业的一个工序，把不同厚度的板材焊接一起。设备由上料、拼料、精确定位、焊接、出料在线监测、自动堆垛动作流程。此设备以三菱Q25HCPU为主站通过CCLINK CAN总线、以太网组态不同设备厂家整合一体，协同作业。其中应用最多的还是CCLINK网络，站点超过60个。

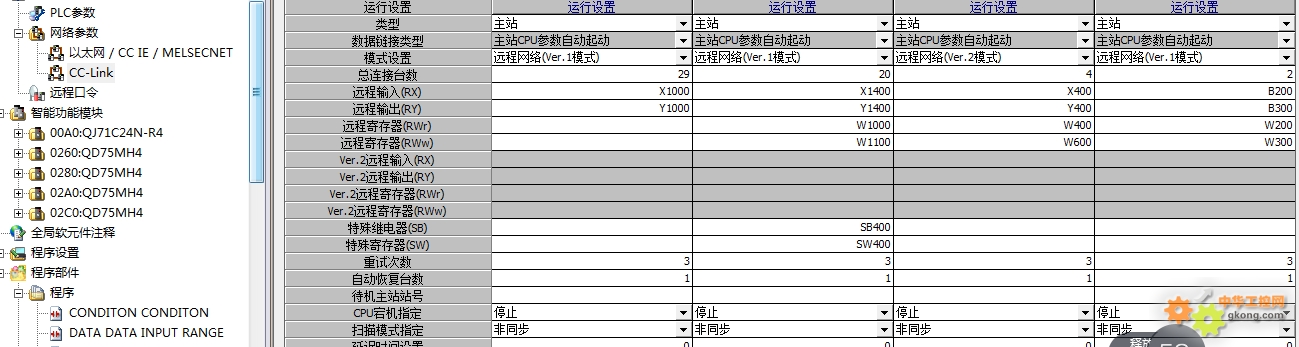

程序CCLINK网络结构如下
附件 1111111111.jpg

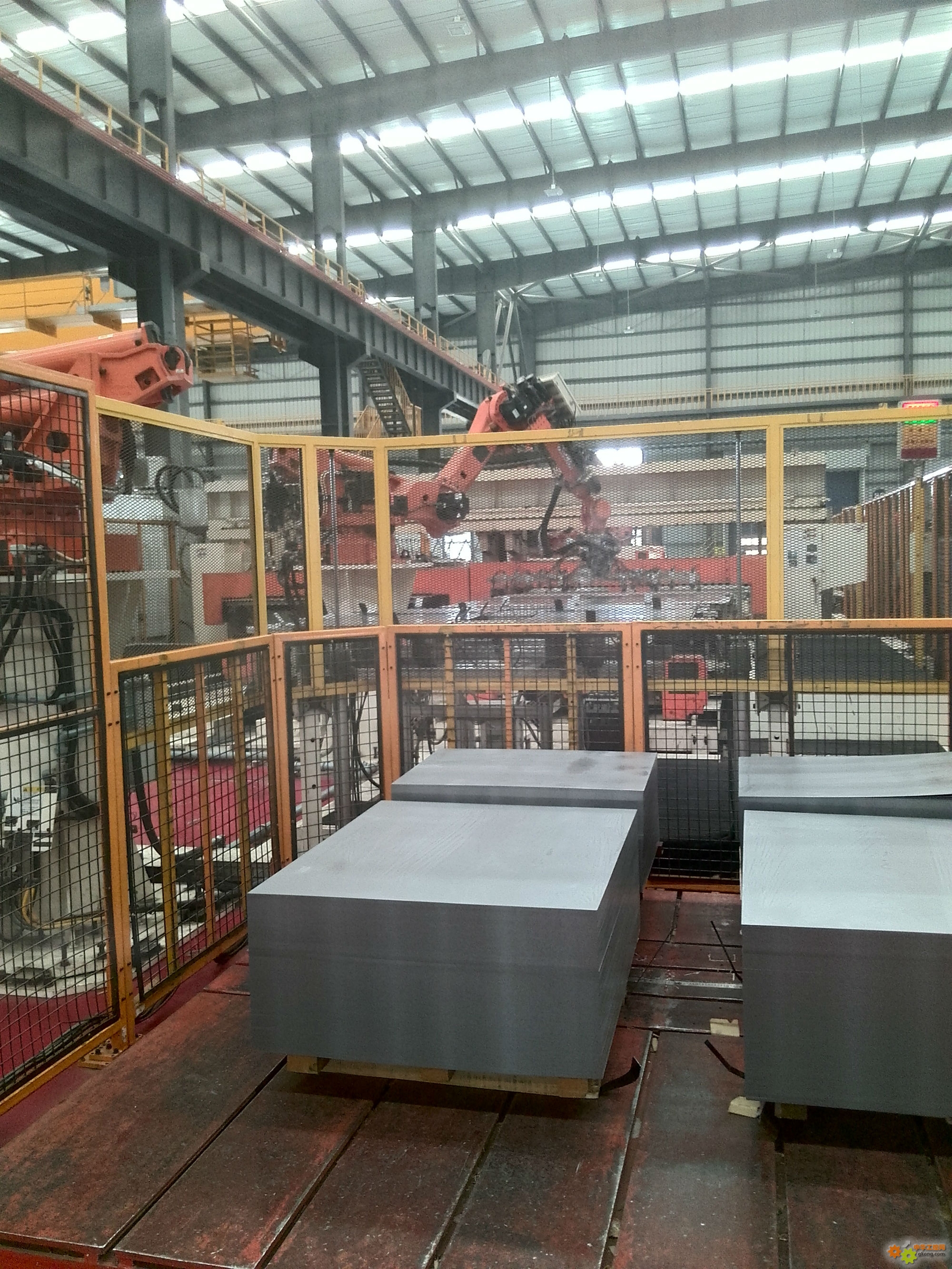

下面逐步介绍一下上料机械手
附件 上料.jpg

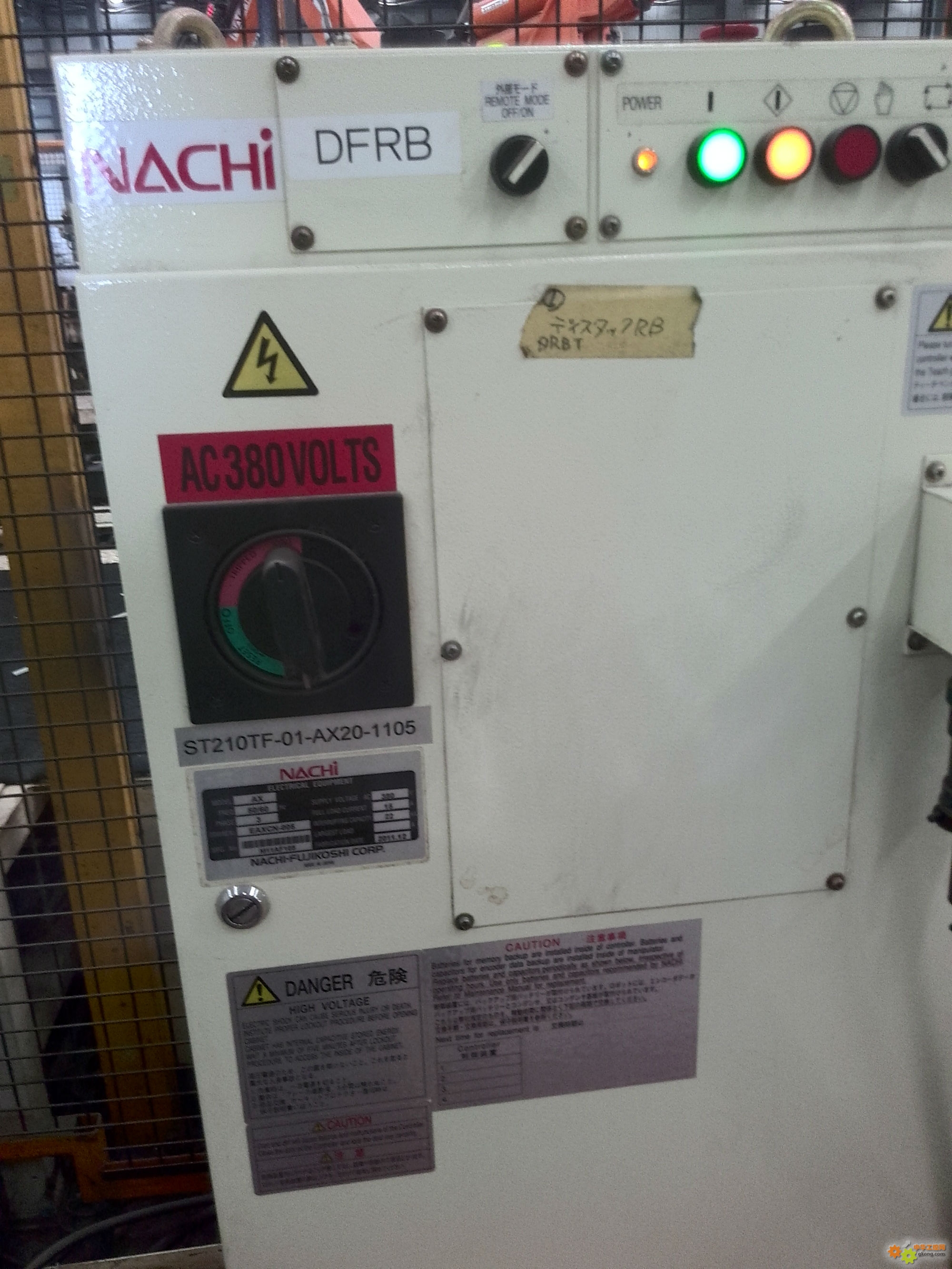

日本nachi
附件 NACHI.jpg

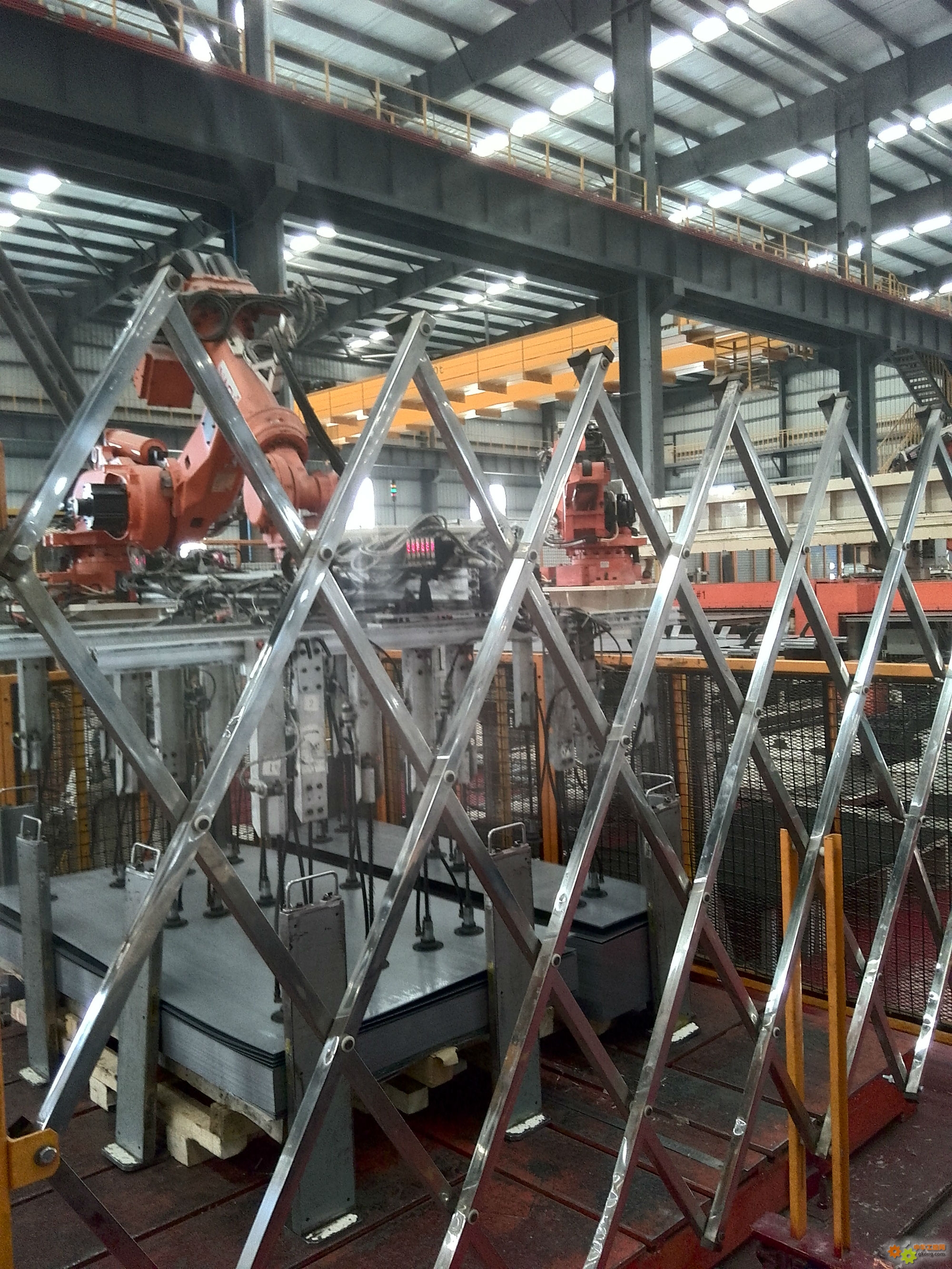

一个4个机械手通过CCLINK通讯组成连贯生产
附件 那吃.jpg
主站CPU Q025H
附件 主CPU.jpg

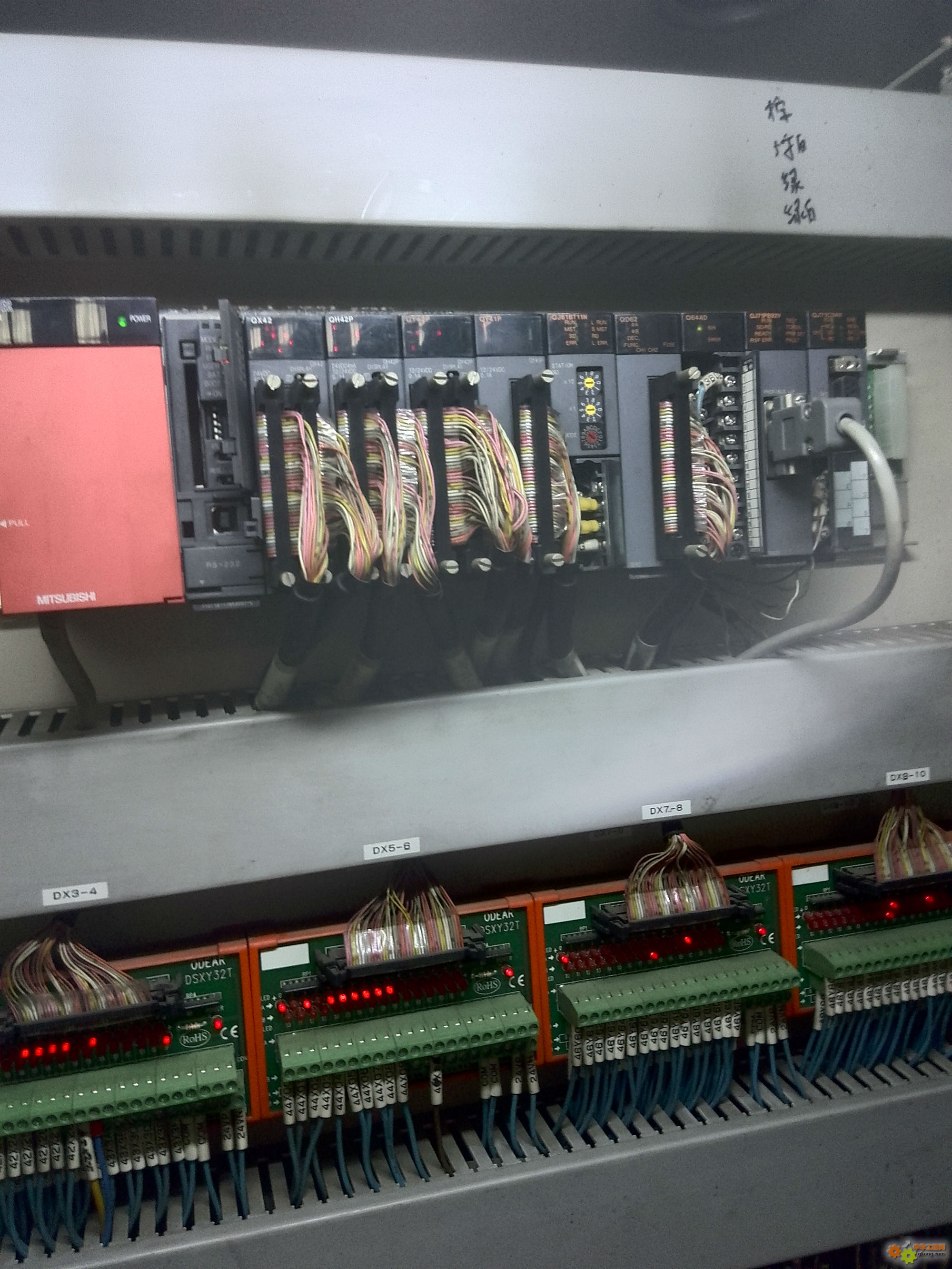

各种功能模块
附件 功能模块cc.jpg
[此贴子已经被jint于2016/7/1 15:44:23编辑过]
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
8102
产品体验中心会员
gaoqinxi
文章数：1643
年度积分：114
历史总积分：8102
作者的所有帖子(1643)
注册时间：2006/1/14
发站内信
西门子接触器（二）
发表于：2016/7/1 9:03:50
#1楼

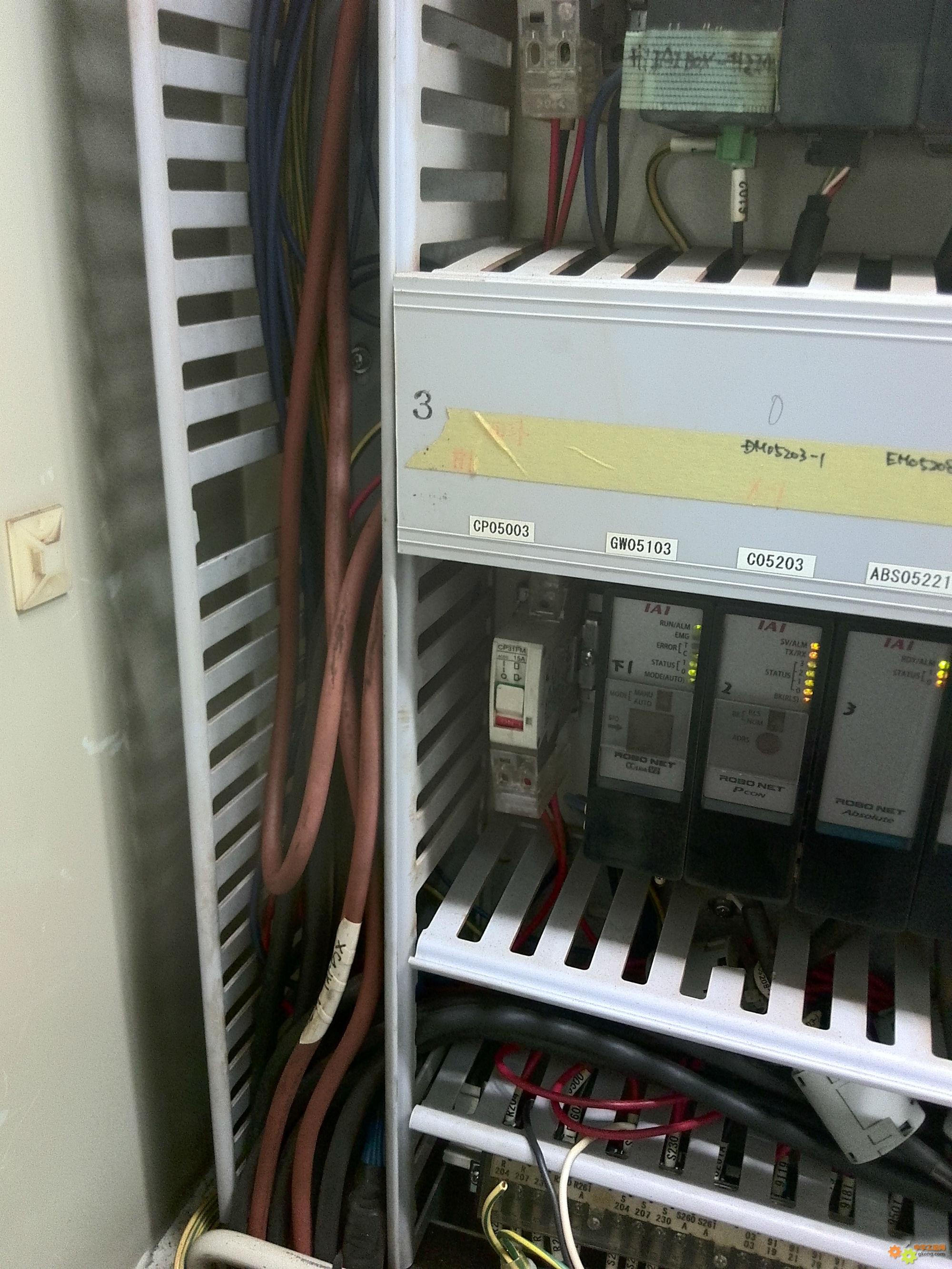

日本IAI伺服缸用于精确定位也是CCLINK通讯
附件 IAI.jpg

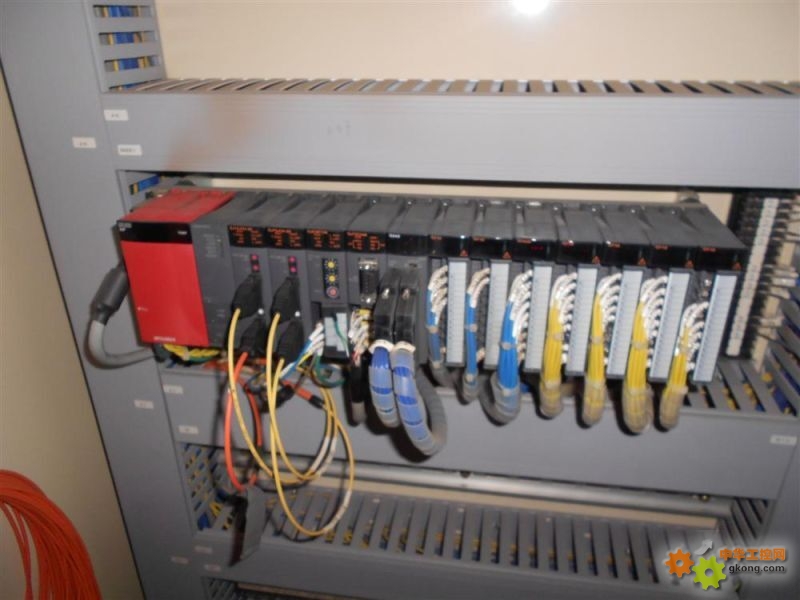

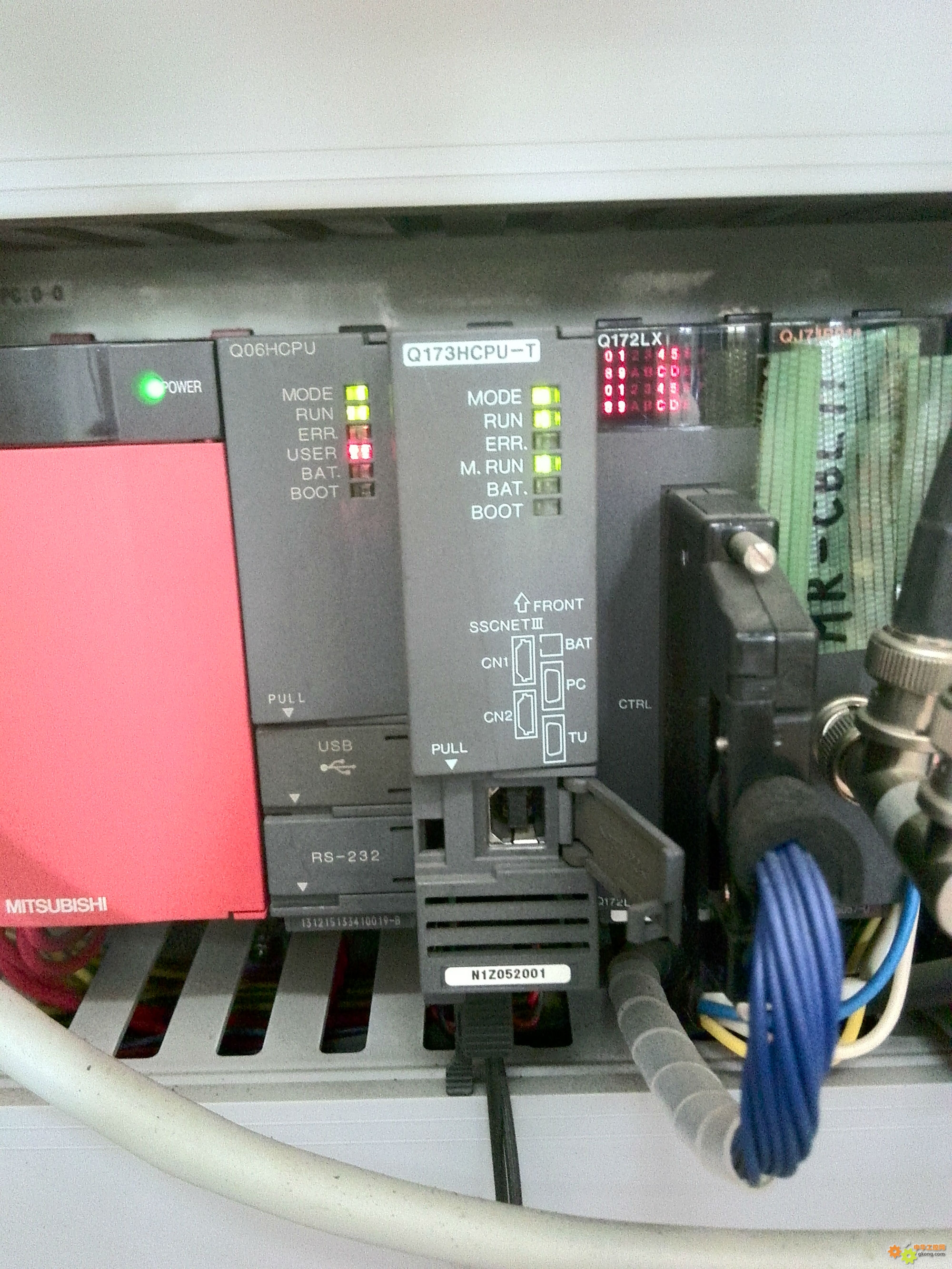

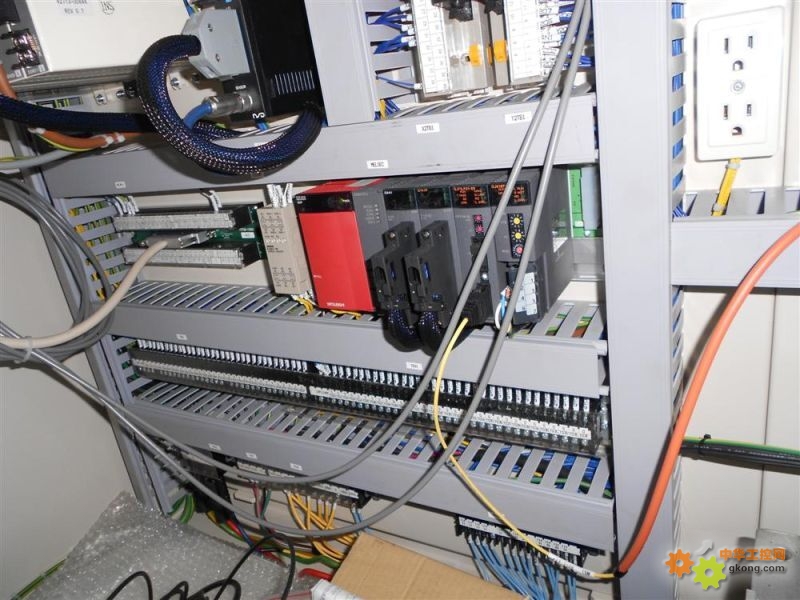

一个付电柜有运动CPU
附件 FU.jpg

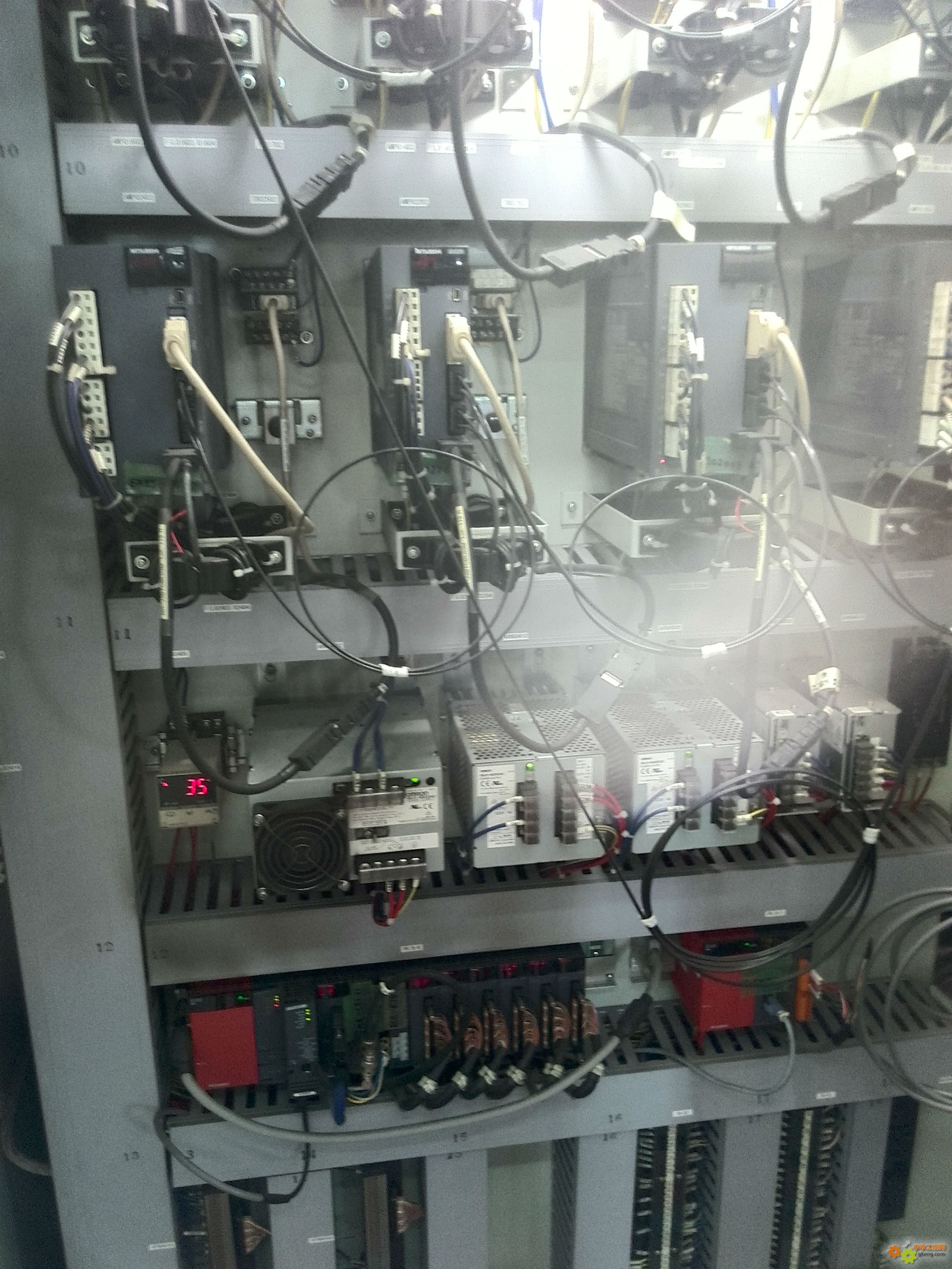

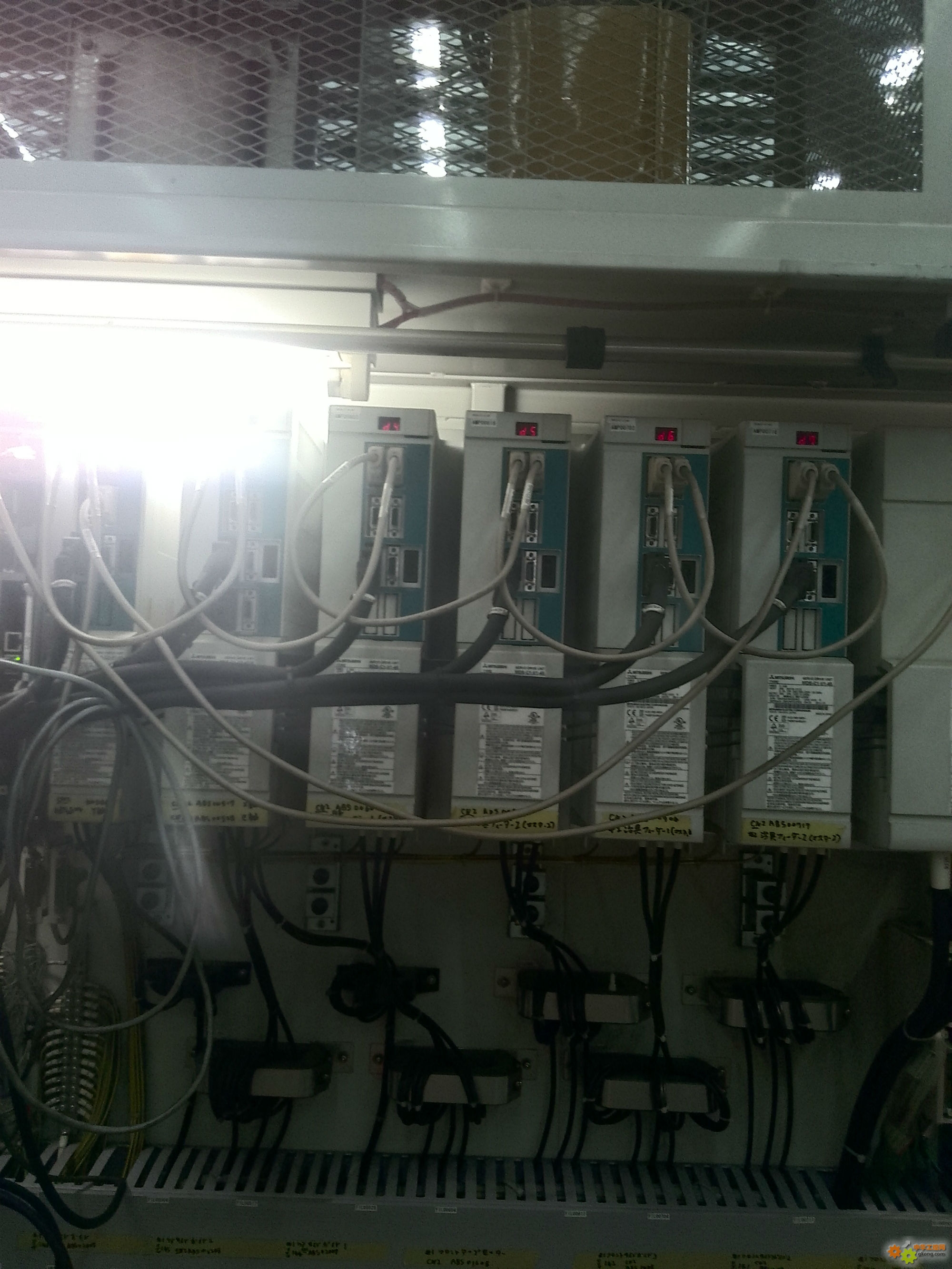

伺服系统介绍一下 有两个系统组成 MR-J3系列用于一般定位用。全部是光纤通讯没有把光纤放入线槽看起来有点乱的样子
附件 IMG_20160629_173156.jpg
附件 伺服.jpg

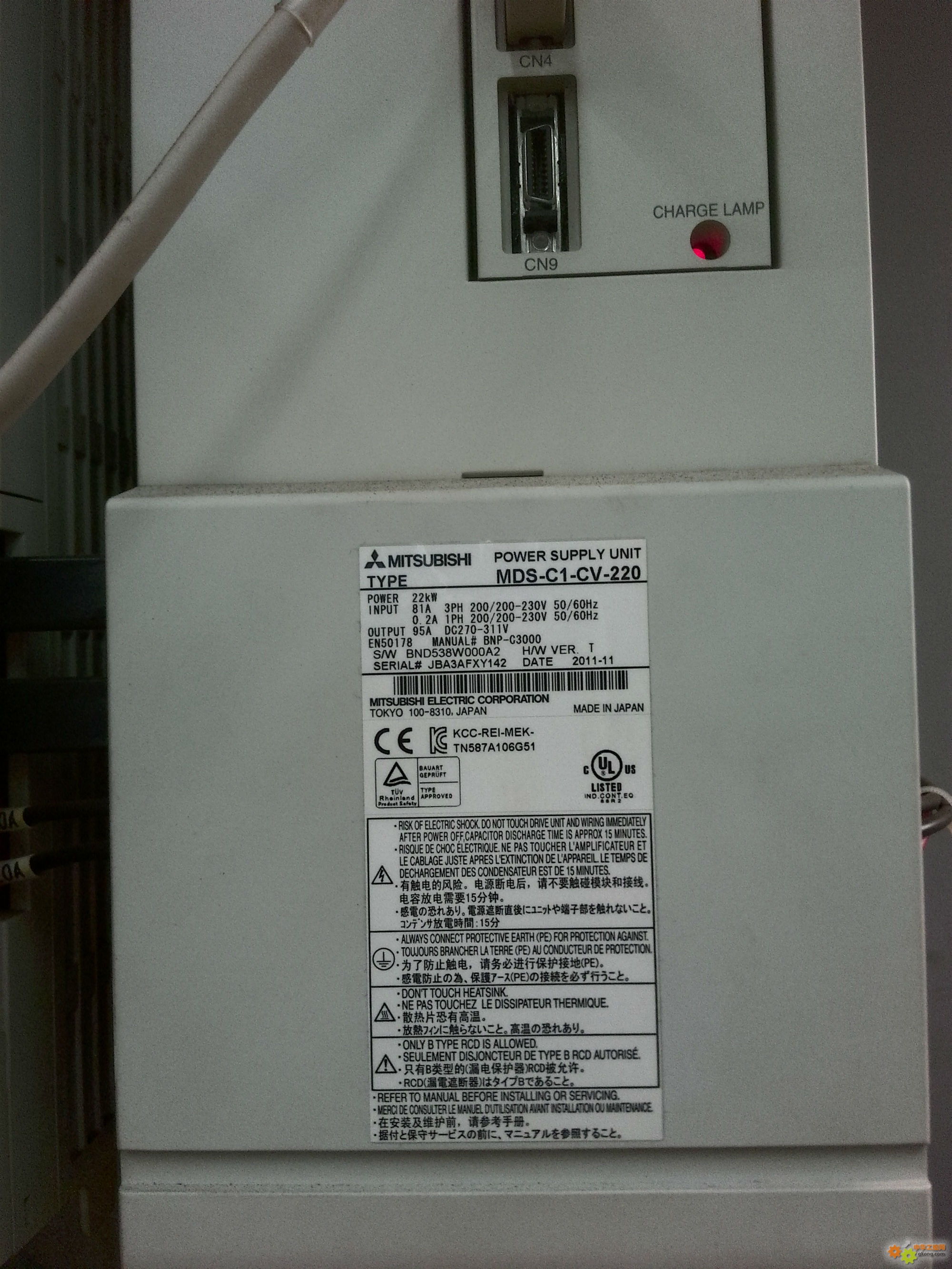

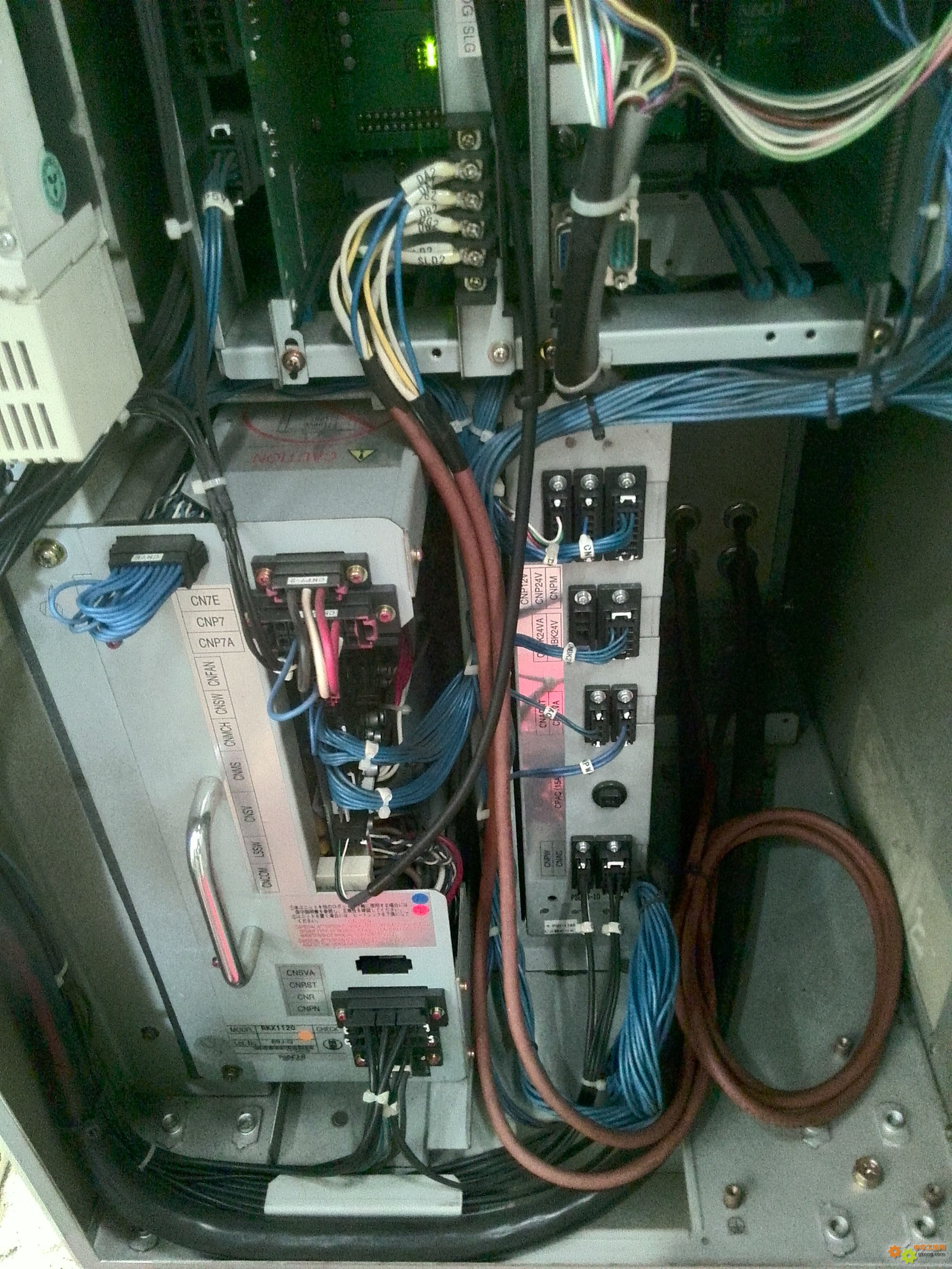

MDS-C1系列用于CNC加工级别的精确定位和MR-J3不是一个档次。激光焊接走的是直线要求非常高。
附件 IMG_20160629_172918.jpg
附件 IMG_20160629_172925.jpg

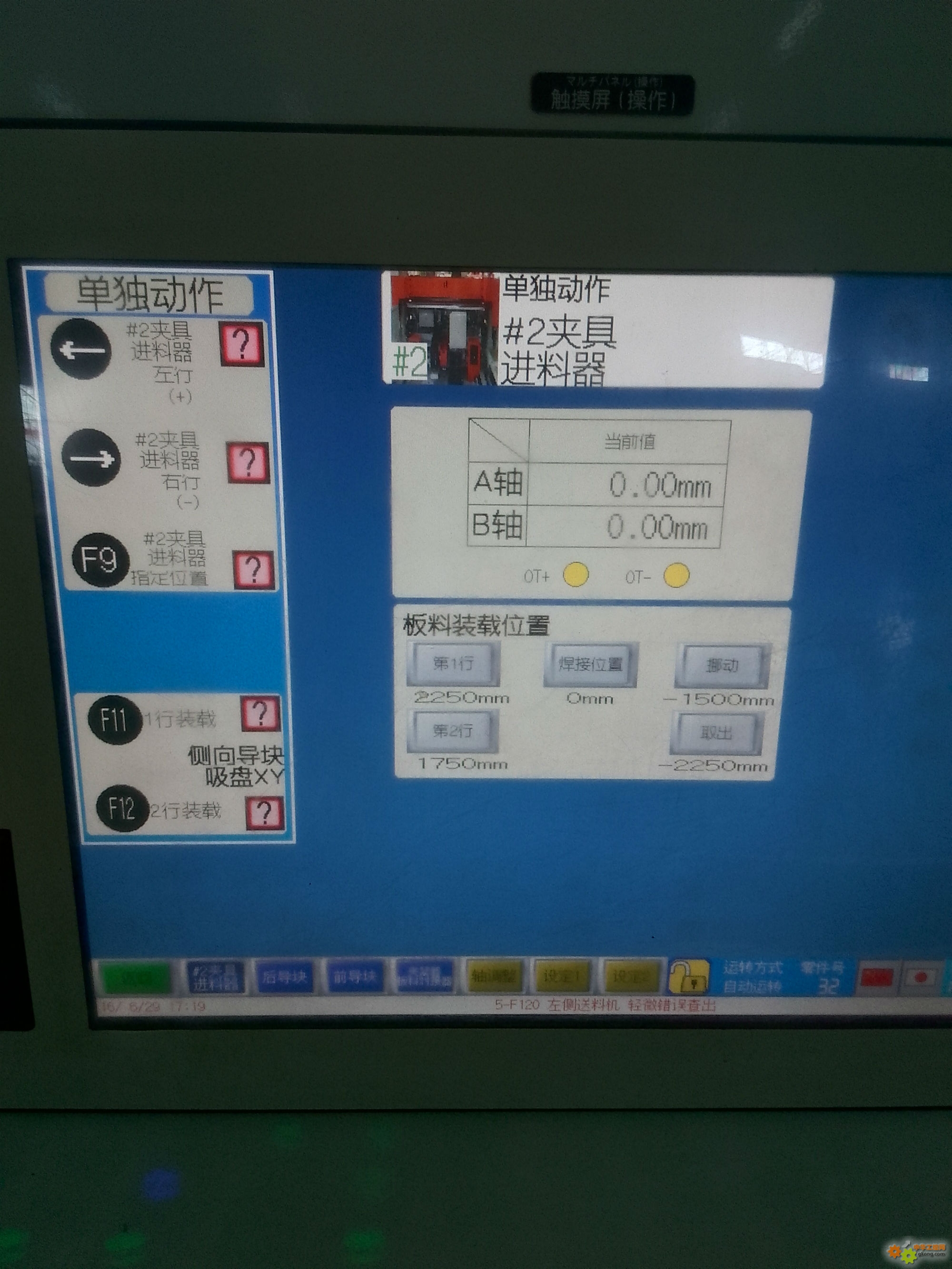

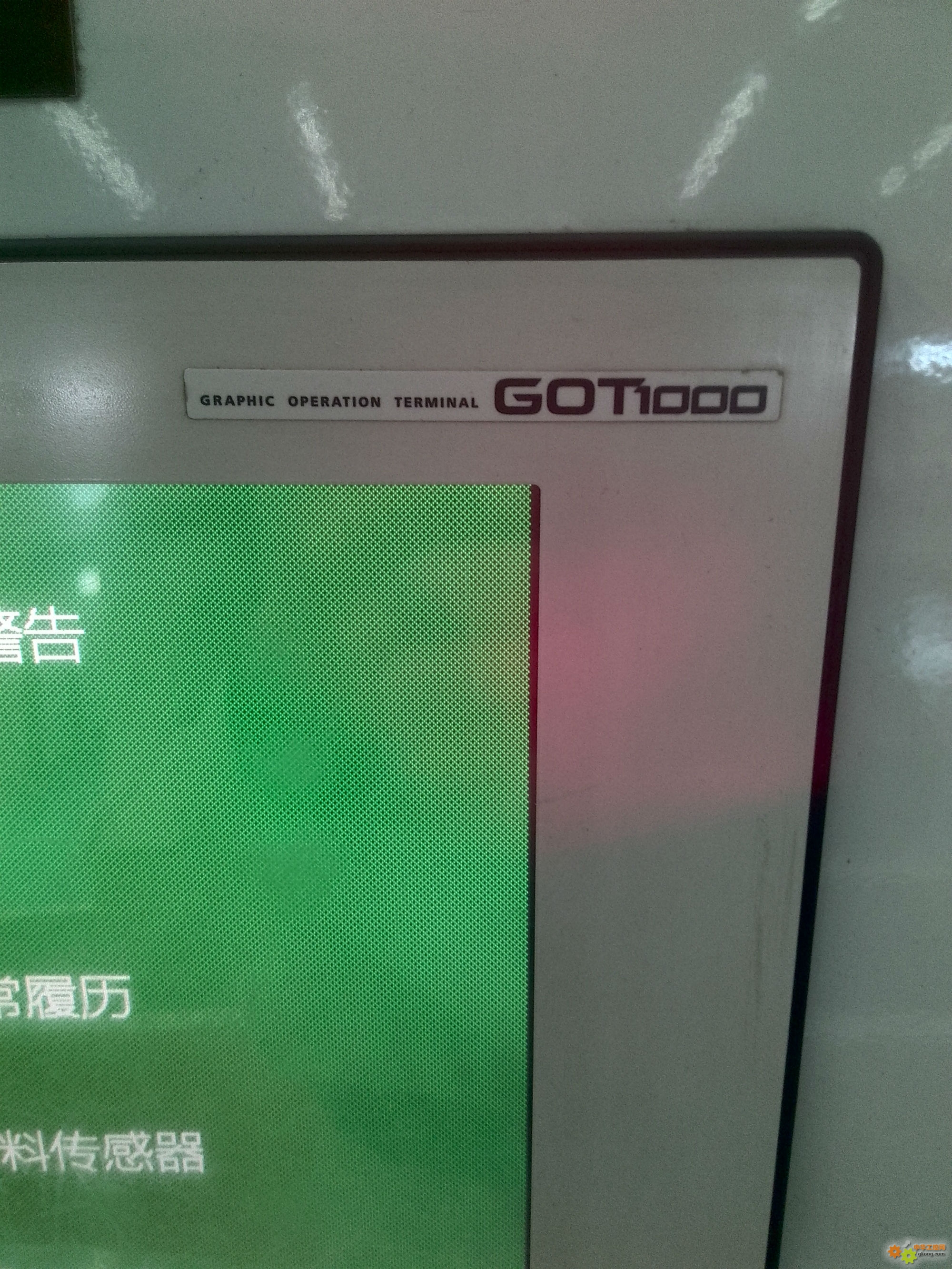

触摸屏也是三菱的 还有视频接入口 激光焊接时可以看到图像
附件 IMG_20160629_173257.jpg
附件 IMG_20160629_173302.jpg
附件 IMG_20160629_173311.jpg

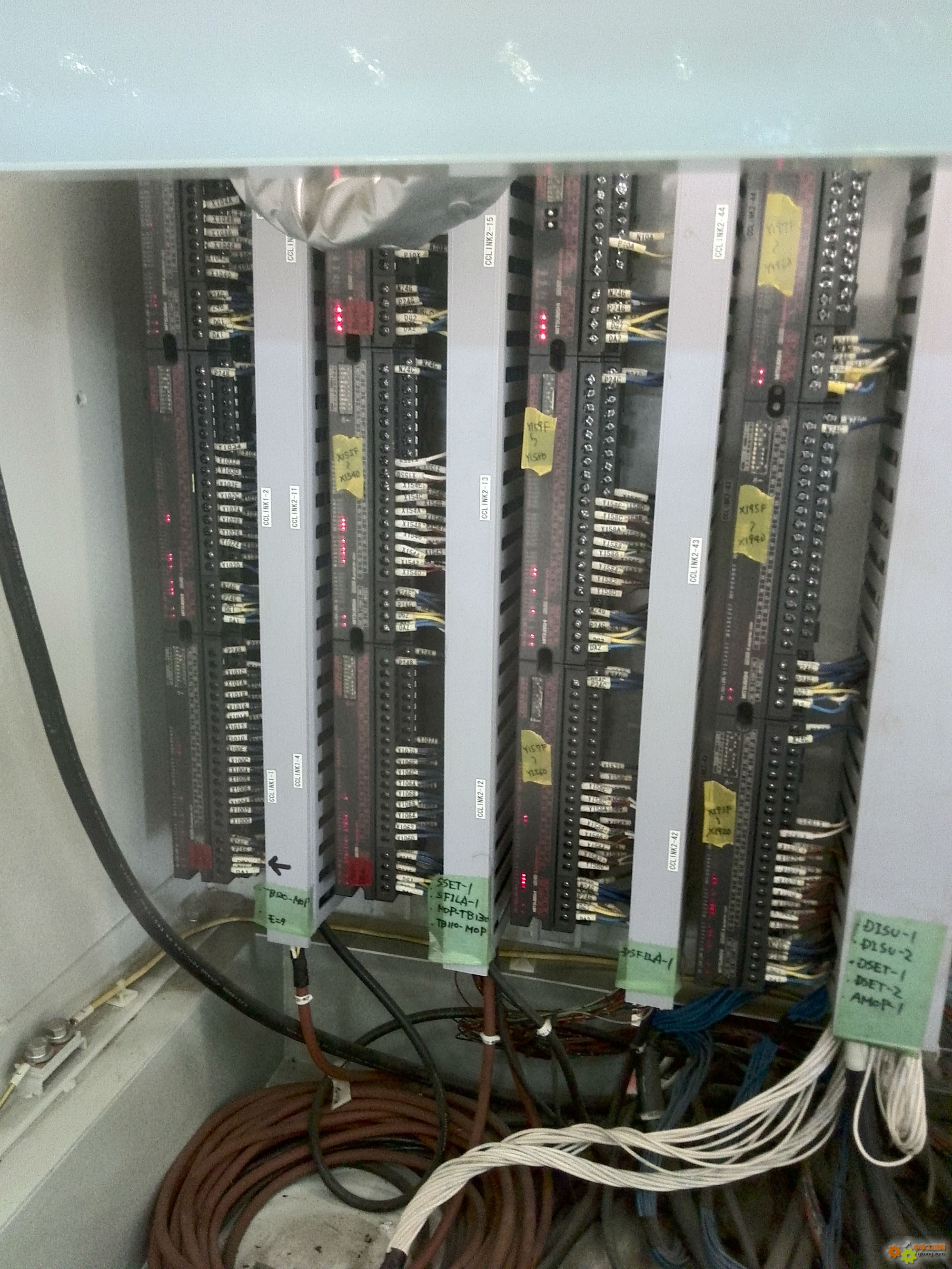

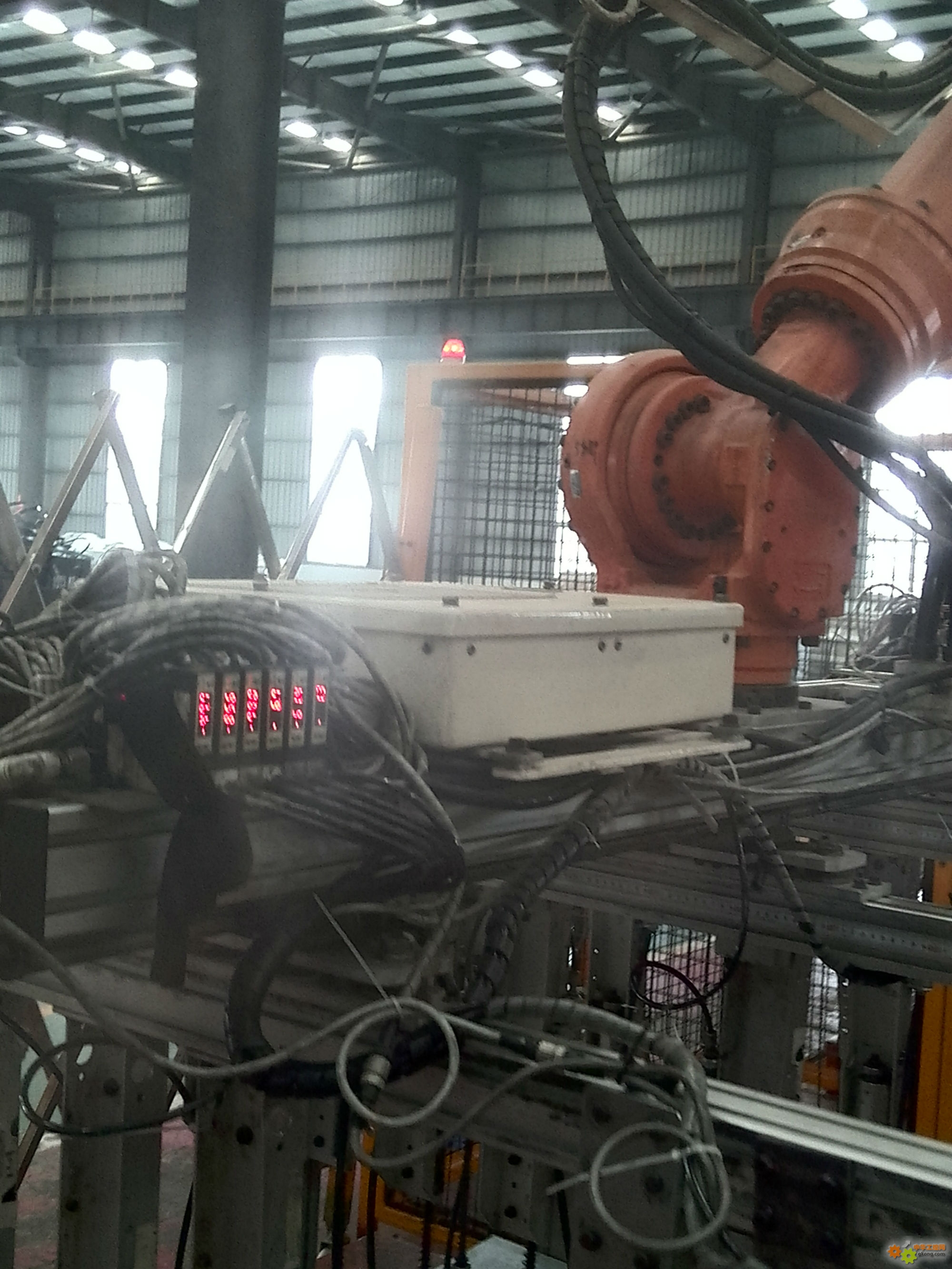

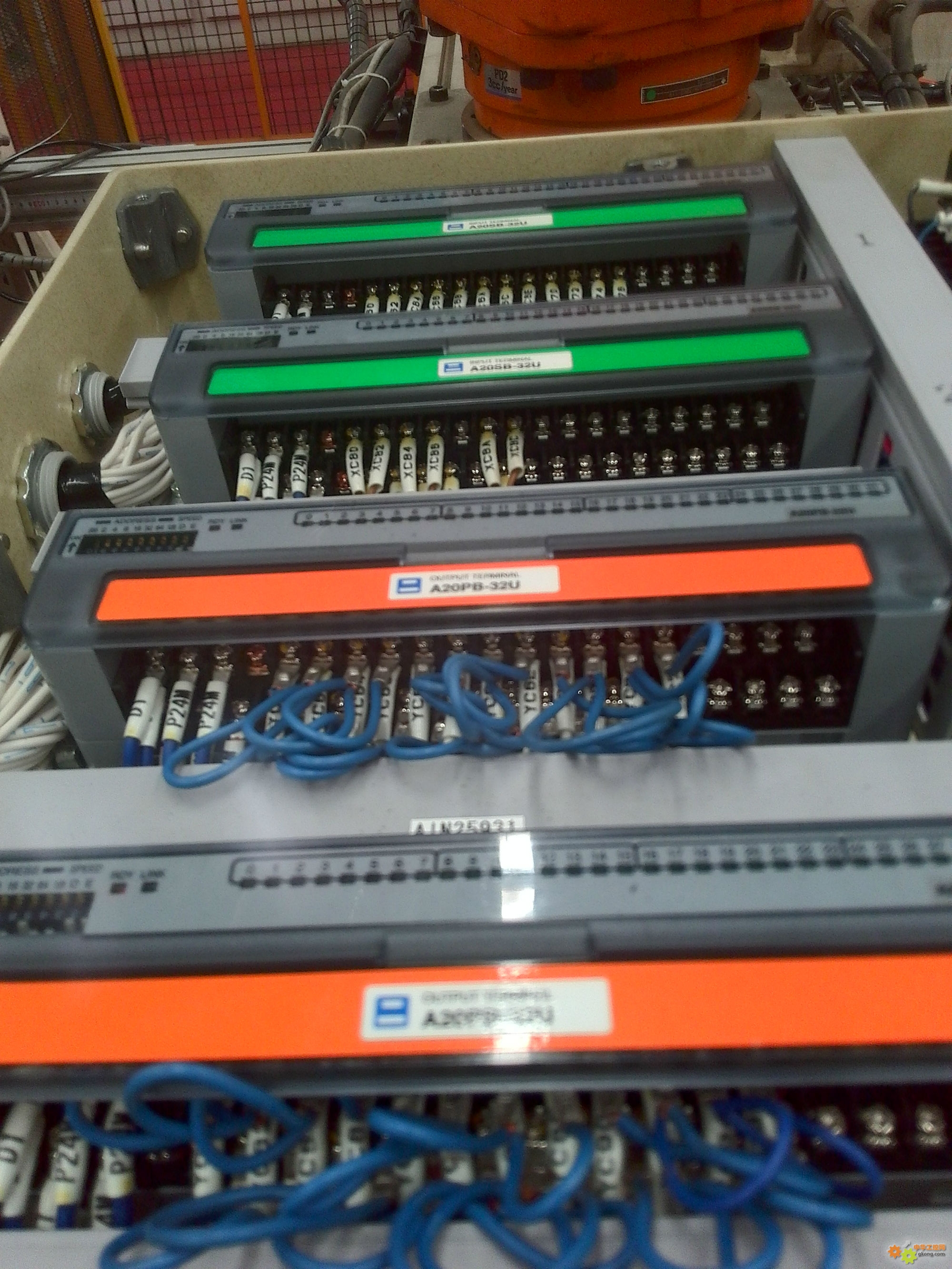

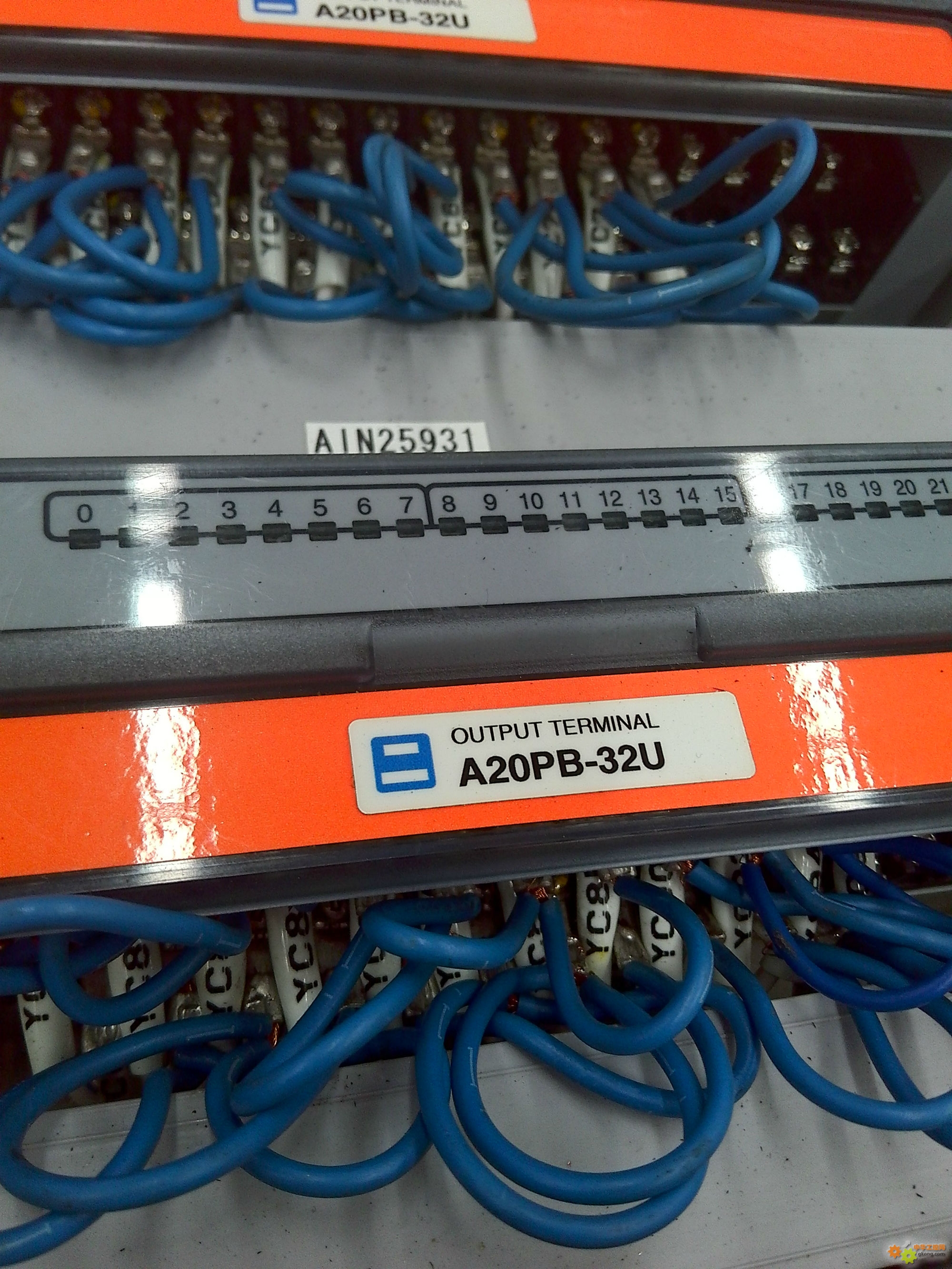

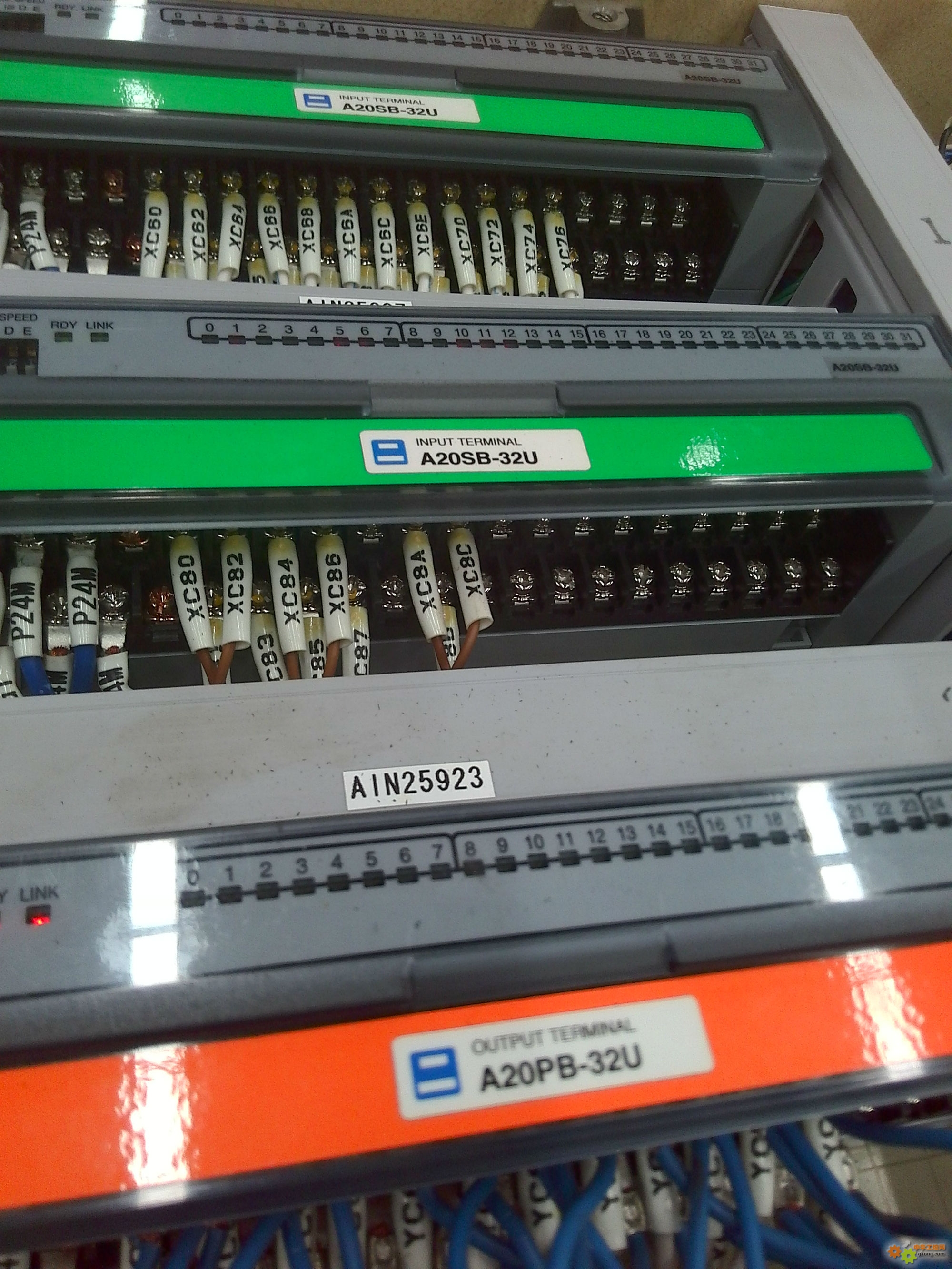

下面是CCLINK模块每个机械手上的真空吸盘控制全部是CCLINK模块这种和灰色的CCLIK模块不太一样
附件 IMG_20160629_173355.jpg
附件 YUANC.jpg
附件 YUANCHI.jpg
附件 YUANHI.jpg

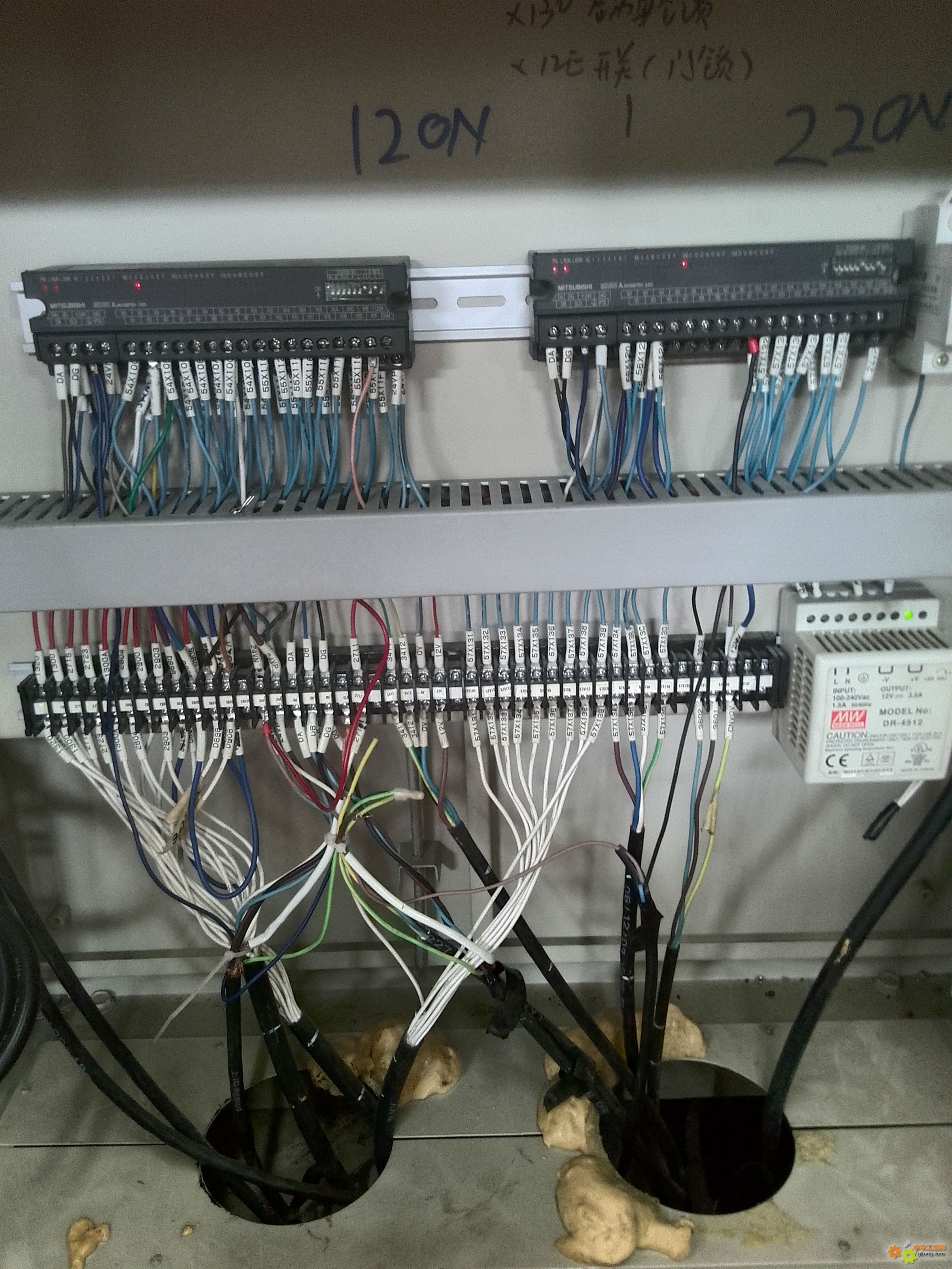

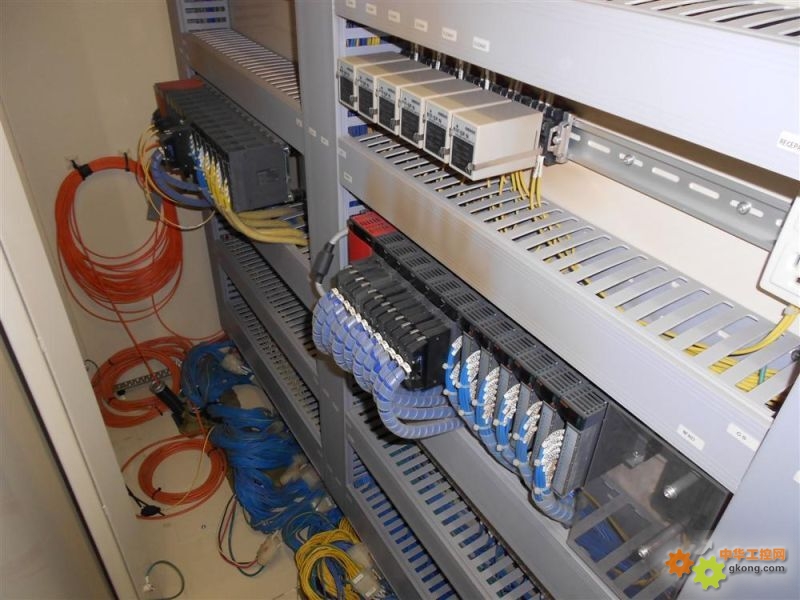

还是CCLINK模块模拟量输入输出也有 只要是远程IO点全部是CCLINK模块。日本的东西就是小巧精致些。西门子的相比就庞大多了
附件 IMG_20160629_173236.jpg
别的地方还有很多模块我就不一一上传了基本都是这样
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
8102
产品体验中心会员
gaoqinxi
文章数：1643
年度积分：114
历史总积分：8102
作者的所有帖子(1643)
注册时间：2006/1/14
发站内信
西门子接触器（二）
发表于：2016/7/1 10:14:18
#2楼

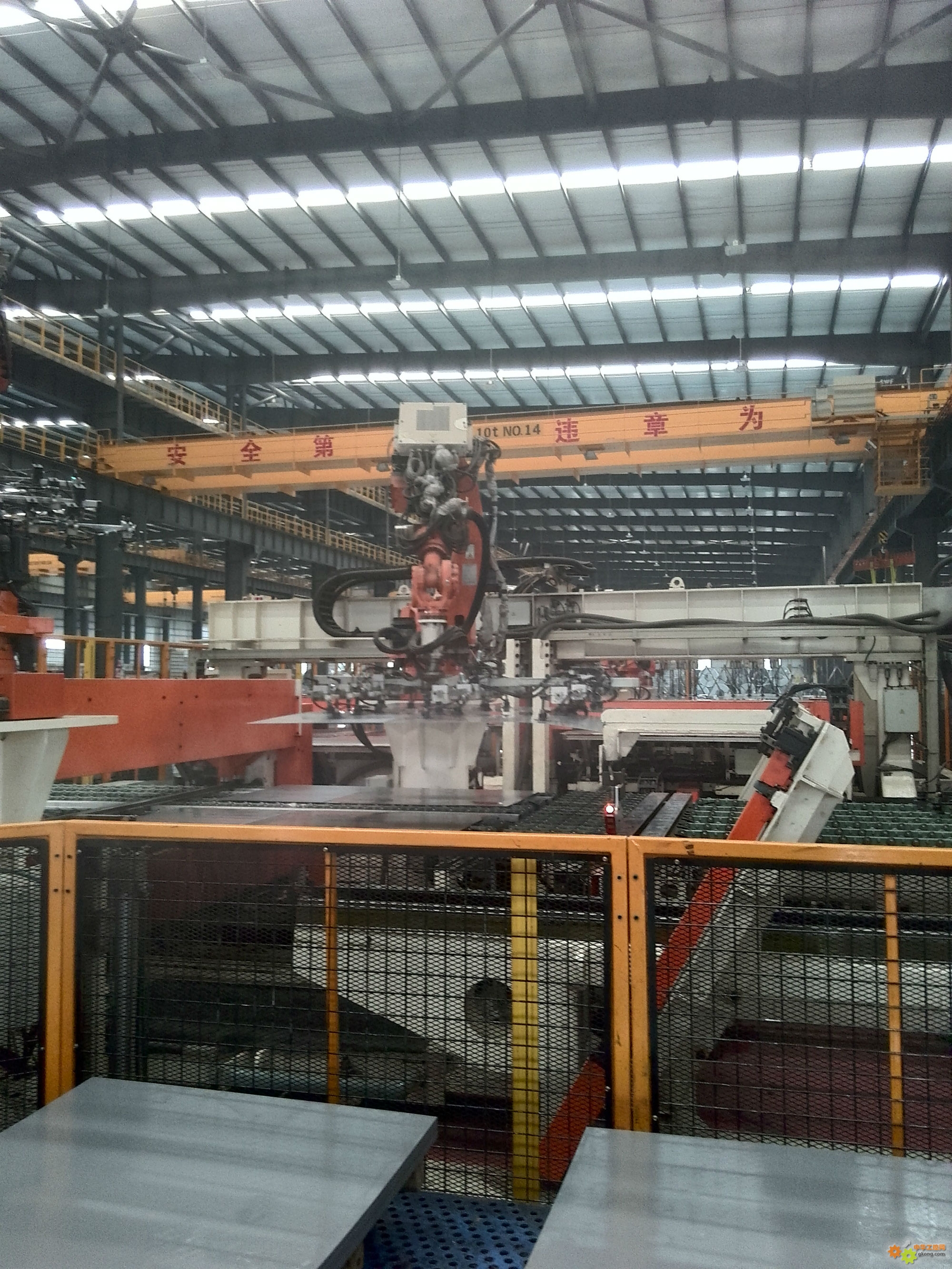

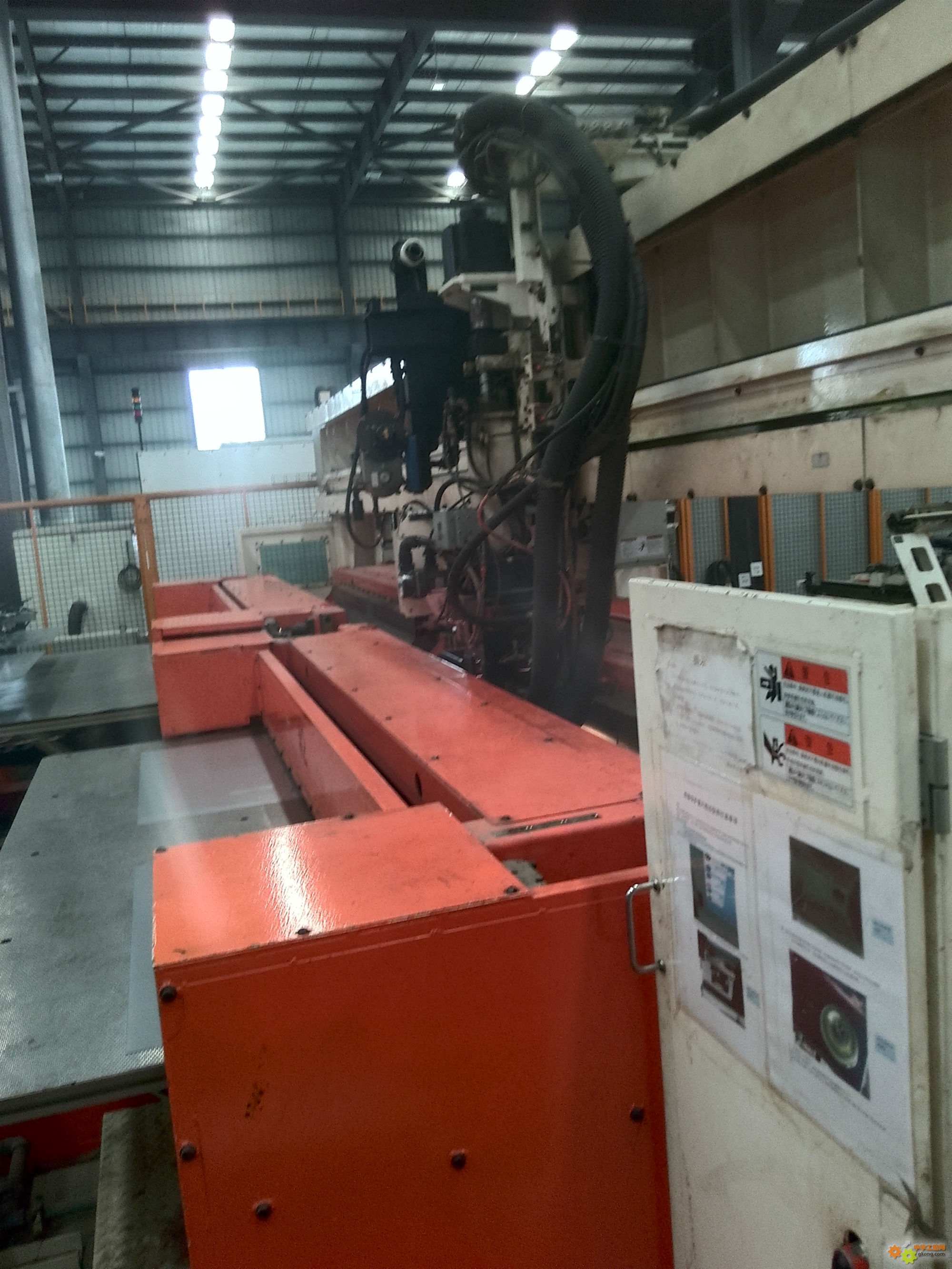

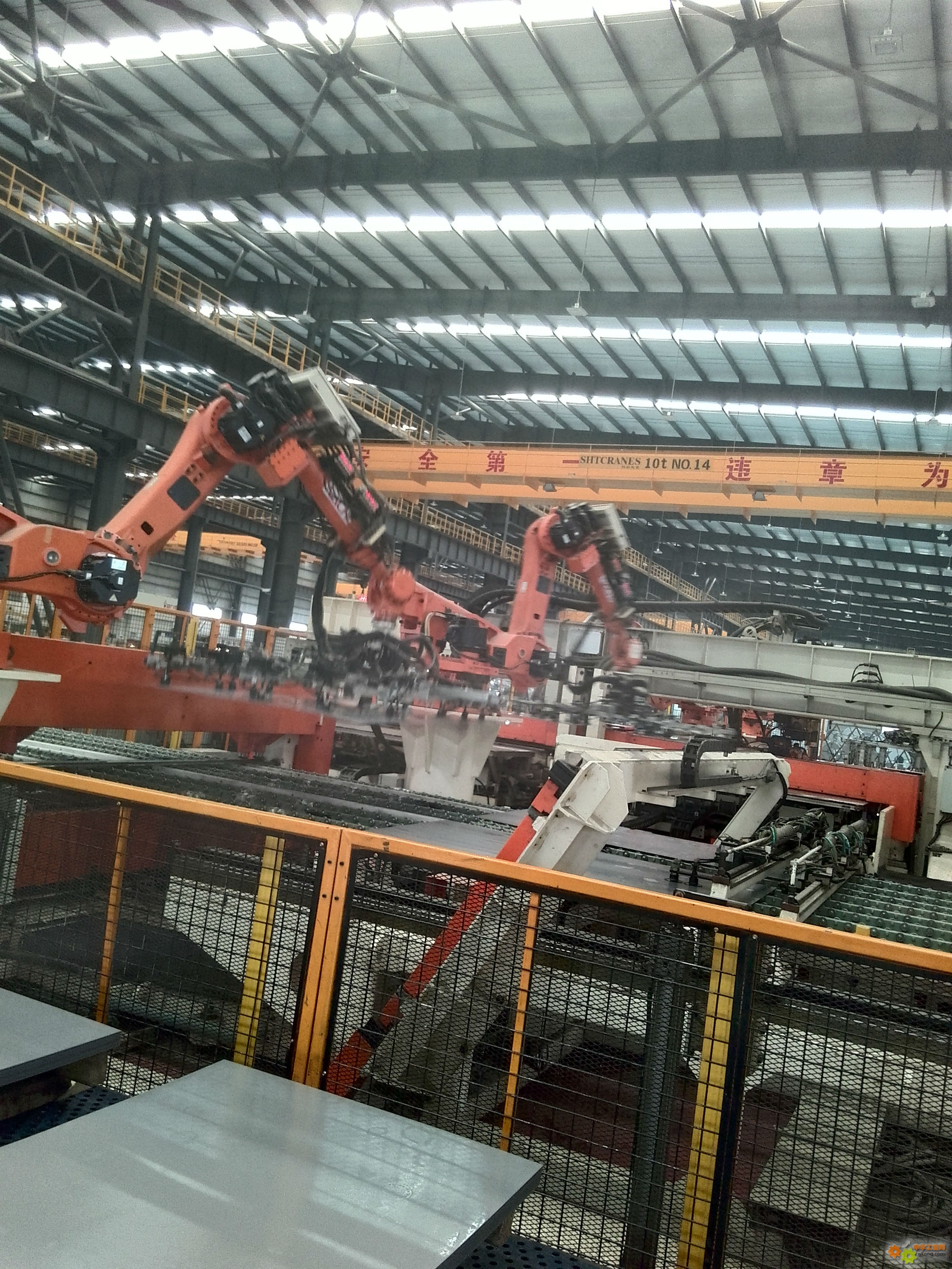

设备生产现场一些图片，设备生产中
附件 IMG_20160701_093636.jpg
附件 IMG_20160701_093707.jpg
附件 IMG_20160701_093918.jpg
附件 IMG_20160701_093808.jpg
附件 IMG_20160701_093848.jpg
附件 IMG_20160701_093918.jpg

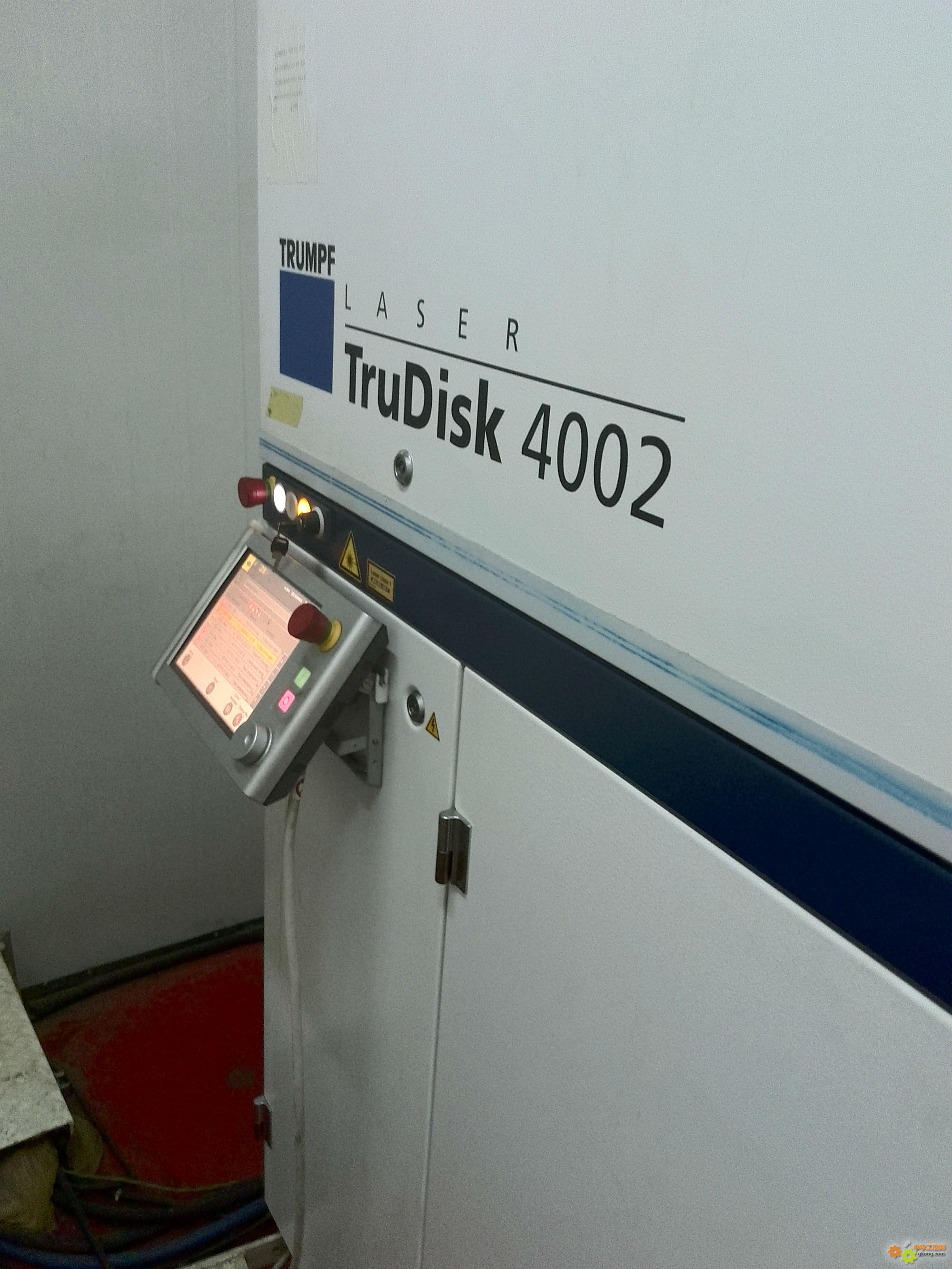

德国通快激光发生器，也是走的CCLINK设备生产中无法打开柜门
附件 IMG_20160701_093730.jpg

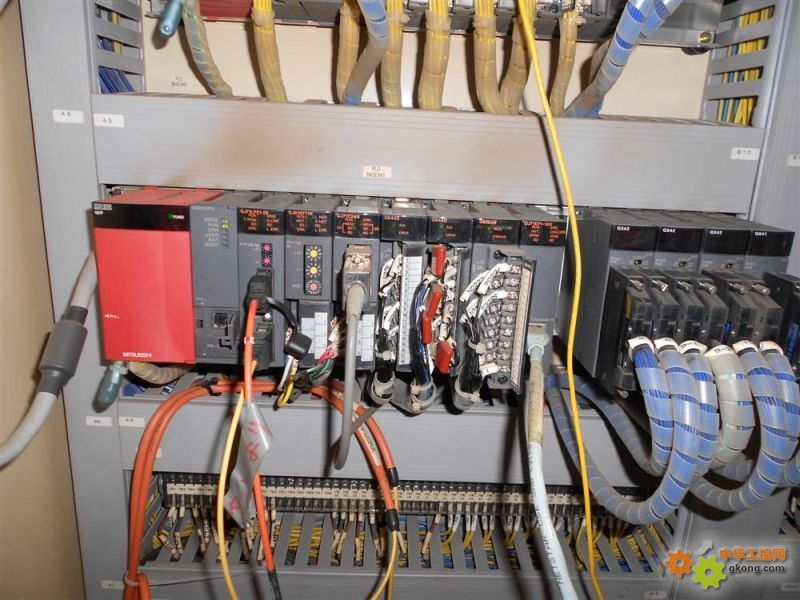

生产现场别的机组一些CCLINK的应用不做一一介绍了大家看看吧！
附件 IMG_20160701_094257.jpg
附件 IMG_20160701_094403.jpg

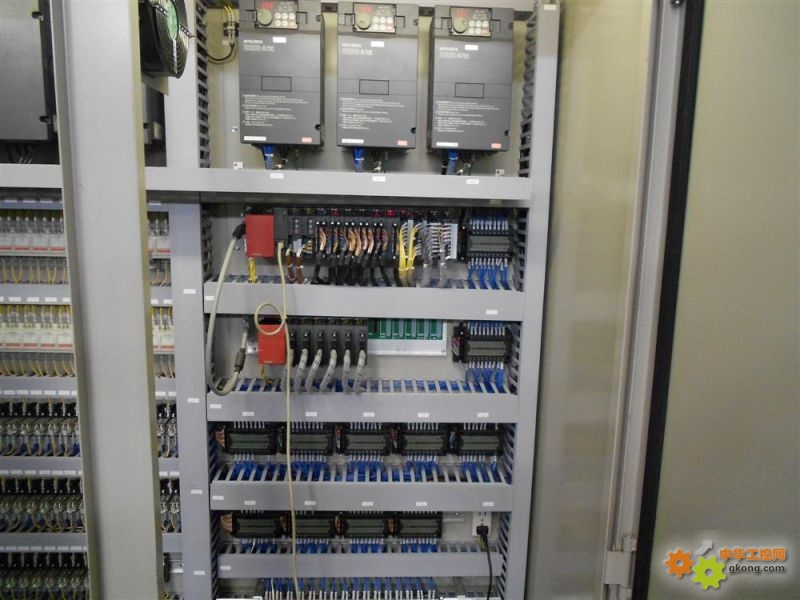

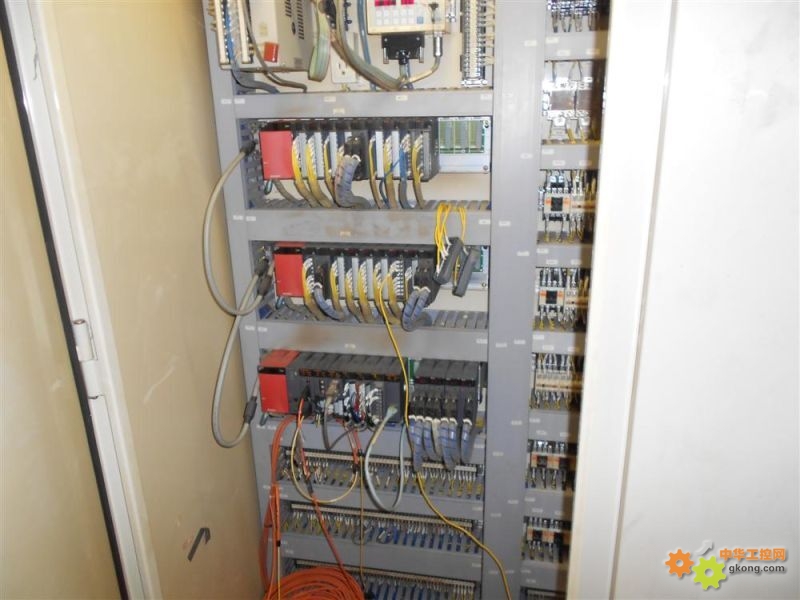

还是CCLINK 光纤之类的
附件 1.jpg
附件 2.jpg
附件 3.jpg
附件 4.jpg
附件 5.jpg
附件 6.jpg
附件 7.jpg
附件 8.jpg
附件 9.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
20296
高雅的雅
文章数：15958
年度积分：-92
历史总积分：20296
作者的所有帖子(15958)
注册时间：2015/5/12
发站内信
2018论坛解答高手
发表于：2016/7/1 10:31:36
#3楼
那智机器人还是不错滴，奇瑞跟那智是合作
那一瞬间忽然不再想你，因为去一趟漠河，走了一趟西藏，逛了一趟天涯海角，泡了一会栖谷温泉，回来就是：一切随他去吧，该咋过咋过！！车祸不死感言
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
38637
产品体验中心会员
fumz78 版主
文章数：17159
年度积分：165
历史总积分：38637
作者的所有帖子(17159)
注册时间：2006/10/8
发站内信
2018论坛优秀版主
2017春节活动(二)
2016论坛优秀版主
2016国庆活动(二)
2015论坛优秀版主
2014论坛优秀版主
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
08年最佳博客奖
发表于：2016/7/1 11:01:17
#4楼
用到了Q25的，好大的CPU，好全的产品，看到了好几种通讯模块。
三菱 PLC、触摸屏、伺服电机、变频器、数控系统
   深圳       fumz78@163.com
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
21010
cgmguangming
文章数：4266
年度积分：634
历史总积分：21010
作者的所有帖子(4266)
注册时间：2009/10/6
发站内信
西门子接触器（三）
2011国庆活动
发表于：2016/7/1 14:40:32
#5楼
好多图片啊,似乎知道什么是CC-link了,汽车产线就是大.
发现异常解决之，才有进步与快乐！分享给大家会有更多收获与成长！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
1104
买道君
文章数：198
年度积分：50
历史总积分：1104
作者的所有帖子(198)
注册时间：2016/1/4
发站内信
发表于：2016/7/1 14:54:02
#6楼
CC-LINK 64站还要区分 IO站 设备站 智能设备站 用起有点小烦恼 也许是我用的少不习惯吧
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
8264
产品体验中心会员
陈大围
文章数：735
年度积分：86
历史总积分：8264
作者的所有帖子(735)
注册时间：2010/6/20
发站内信
发表于：2016/7/2 14:17:27
#7楼
楼主的设备大型啊，几乎三菱的都用到了，有的学了
专心学工控技术，请各位帮忙指教
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
17477
产品体验中心会员
lizhengchao
文章数：7314
年度积分：441
历史总积分：17477
作者的所有帖子(7314)
注册时间：2008/8/6
发站内信
2018春节活动（三）
发表于：2016/7/2 16:38:20
#8楼
回复 #2楼 gaoqinxi
两块CPU在一个基板上，左起第二个做什么的，没见过
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
84573
ZCMY 版主
文章数：47287
年度积分：632
历史总积分：84573
作者的所有帖子(47287)
注册时间：2004/3/16
发站内信
2018论坛贡献奖
2018春节活动（三）
2017论坛优秀版主
2017国庆活动(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2016/7/2 16:46:24
#9楼
整个控制比较复杂了；
