AUTOCAD ELECTRICAL 交互参考出错，设置哪错了

liuxd6909

文章数：11950

年度积分：117

历史总积分：22549

注册时间：2008/7/19

2017国庆活动(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2016/1/5 15:12:58

#0楼

在使用AUTOCAD ELECTRICAL 制图软件，本来要制作一个变频器元件，打算先作一个父元件和一个子元件。

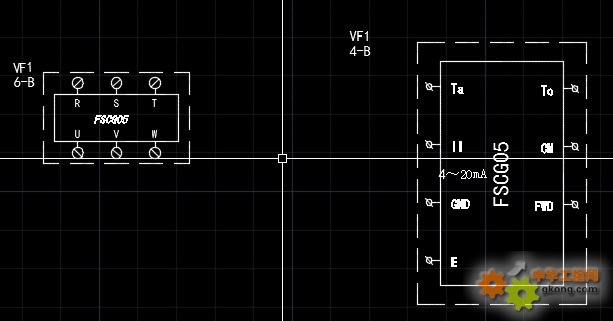

图一父元件

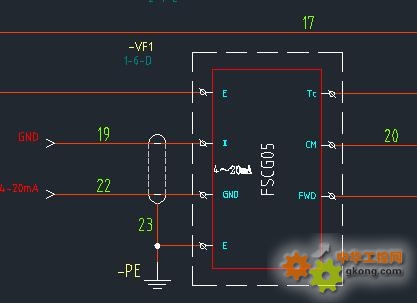

图二子元件

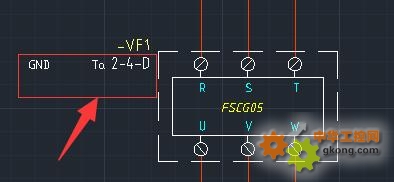

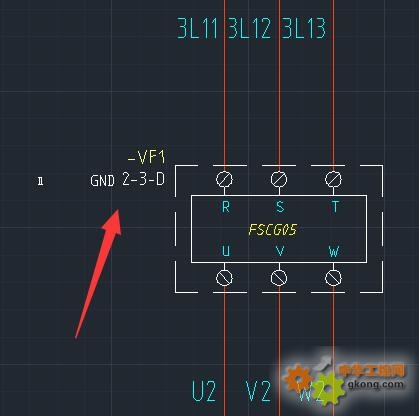

将父元件与子元件分别放置好后，编辑子元件寻找父元件时，就出错了，父元件交互参考号左端会出现子元件中的端子号Ⅱ和GND，改了N遍也没弄明白。下面我疳父元件与子元件图纸传上来，有熟练的给支一下招。

附件:

[本地下载]

思想决定高度

【方案】势在必行 | 加快推进氢能项目自动化

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

22549

liuxd6909

文章数：11950

年度积分：117

历史总积分：22549

注册时间：2008/7/19

2017国庆活动(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2016/1/5 16:08:32

#1楼

翻来复去整不明白是咋回事，是程序的BUG，还是哪设置错了？

思想决定高度

【方案】技术简讯 | 关于变频器的MTBF说明

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

22549

liuxd6909

文章数：11950

年度积分：117

历史总积分：22549

注册时间：2008/7/19

2017国庆活动(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2016/1/6 19:44:02

#2楼

特别感谢大版主将此贴转移到AUTOCAD ELECTRICAL专属版块，此前没发现有这个版块。

思想决定高度

【方案】BL20 CODESYS 网关控制图像处理系统

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1650

yuxuesha888

文章数：289

年度积分：56

历史总积分：1650

作者的所有帖子(289)

注册时间：2014/12/17

发表于：2016/1/7 17:04:19

#3楼

CAD画电路好用吗？

【方案】电子电路研发过程中的微小温差，FLIR T560也能精准捕获

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

22549

liuxd6909

文章数：11950

年度积分：117

历史总积分：22549

注册时间：2008/7/19

2017国庆活动(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2016/1/9 7:48:09

#4楼

以下是引用yuxuesha888在2016/1/7 17:04:19的发言：
CAD画电路好用吗？

用才知道啊!

思想决定高度

【方案】Vattenfall使用FLIR GasFindIR LW红外热像仪探测对环境有害的气体泄漏

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

999

xulibo5828

文章数：4

年度积分：50

历史总积分：999

注册时间：2005/8/3

发表于：2016/3/28 16:55:37

#5楼

哪里都没错，ACE的交叉参考里，主元件默认子元件为2脚触点式的，图中的II和GND是两个管脚的名字（库编辑器里的TERM??），你的子元件里没有定义CONTACT属性，所以在“II”和“GND”中间应该显示触点类型的位置是空白的。

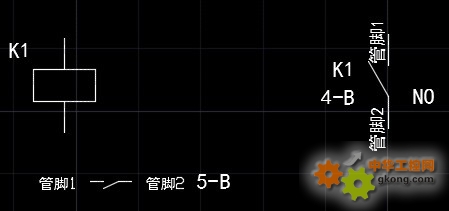

你可以用继电器的常开触点做一个实验，打开VCR21.dwg，并且把其中的CONTACT属性默认值改为空或者干脆删除CONTACT属性，就会得到如图效果，与你发的很像。

【方案】CNC | 任意程序测试功能介绍

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

999

xulibo5828

文章数：4

年度积分：50

历史总积分：999

注册时间：2005/8/3

发表于：2016/3/28 16:58:40

#6楼

【方案】图尔克液位监测产品解决方案（上）

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

999

xulibo5828

文章数：4

年度积分：50

历史总积分：999

注册时间：2005/8/3

发表于：2016/3/28 17:02:38

#7楼

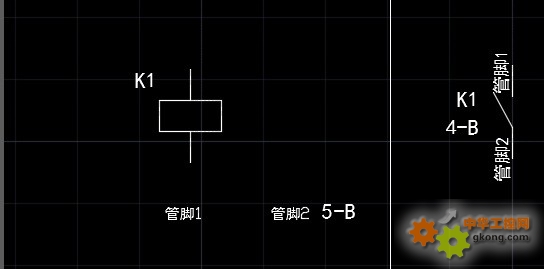

这是把CONTACT属性改为NO以后的效果。
