中国自动化学会专家咨询工作委员会指定宣传媒体

免费注册

广告服务 | 客服中心

您现在所在的是：

PLC论坛

工控论坛首页 → PLC论坛 → 浏览主题：西门子PLC书里的这句话是什么意思，请问

* 帖子主题：

西门子PLC书里的这句话是什么意思，请问

563

vista5290

文章数：5

年度积分：50

历史总积分：563

作者的所有帖子(5)

注册时间：2015/12/18

发站内信

发表于：2015/12/18 15:24:15

#0楼

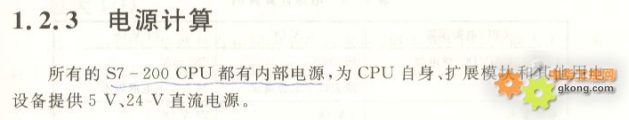

书上说，S7-200的CPU内有内部电源，可以为CPU自身提供5或24V电源。

这句话的意思是说：CPU有内部有一个电源转换模块吗，可以做AC/DC或DC/DC的一个电压转换工作。

进而可以理解：CPU内部的电路板电子器件等，实际上都是工作在直流下的。不管PLC的电源是交流220还是直流24，最终内部需要的工作电压只是直流24V或5V。

请问各位大神，我理解的对吗？

【方案】现场总线模块构建数字化工厂“神经网络”

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

86075

ZCMY 版主

文章数：47535

年度积分：594

历史总积分：86075

作者的所有帖子(47535)

注册时间：2004/3/16

发站内信

2018论坛贡献奖

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(三)

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2014相约国庆

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2015/12/18 15:28:25

#1楼

呵呵；S7-200有AC/DC/RLY及DC/DC/DC的，前者是交流供电的，后者是DC24V供电；PLC最下面都有一块电源板；

CPU工作及上面的继电器等需要5V及24V的电源，还有扩展模块也需要5V电源；

【方案】倍福基于 PC 的控制技术在大型望远镜中的应用

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

28244

cfg168

文章数：17074

年度积分：58

历史总积分：28244

作者的所有帖子(17074)

注册时间：2012/11/28

发站内信

2018论坛解答高手

2015论坛贡献奖

发表于：2015/12/18 15:34:36

#2楼

ＺＣＭＹ版说的没错。
任何精密的电路板ＣＰＵ芯片供电电源，都是需要低压电源供电的，就像台式机电脑主板上的ＣＰＵ芯片一样，大多数的供电电源为３.３Ｖ直流电压。

【方案】CC-Link通讯RFID系统在辊轴输送线中的应用

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

563

vista5290

文章数：5

年度积分：50

历史总积分：563

作者的所有帖子(5)

注册时间：2015/12/18

发站内信

发表于：2015/12/18 16:16:36

#3楼

我把对CPU电源供出的电的需求这样整理。求版主大大过目。
①拓展模块的工作电源，需要DC 5V，由从CPU连至EM的总线供给过来。
②拓展模块上的DO点，需要DC 24V电源（用来继电器线圈吸合）。
③CPU模块上的DO点，需要DC 24V电源（用来继电器线圈吸合）。
④拓展模块及CPU上的DI点，需要DC 24V电源。
⑤TD200，需要DC 24V电源，由CPU供给。
⑥其他

综上，CPU需提供出5V及24V的电源出来，以满足上述的需求。

[此贴子已经被作者于2015/12/19 16:04:11编辑过]

【方案】可靠的环境监测系统为生命科学研究保驾护航，深受临床试验申办者赞誉

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

563

vista5290

文章数：5

年度积分：50

历史总积分：563

作者的所有帖子(5)

注册时间：2015/12/18

发站内信

发表于：2015/12/18 16:17:30

#4楼

回复 #2楼 cfg168

学习了，增长了一个小常识，非常感谢。

【方案】台达智能交通解决方案创新智能城市生活

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

24128

产品体验中心会员

mengx9806

文章数：11123

年度积分：451

历史总积分：24128

作者的所有帖子(11123)

注册时间：2011/5/16

发站内信

2018论坛热心网友

2018春节活动（三）

工控人谈电商

发表于：2015/12/18 16:23:46

#5楼

基本是这样的。

喜欢一句广告语：世界再大，也大不过我35码半的脚步。但是我的世界里，如何才能追到那
逝去的青春年华？

【方案】台达PLC在起重-集装箱方面的应用

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

16644

产品体验中心会员

李东泽版主

文章数：7102

年度积分：50

历史总积分：16644

作者的所有帖子(7102)

注册时间：2013/4/20

发站内信

2018春节活动（三）

英威腾变频器(三)

龙诚PLC体验（三）

三菱电机活动（一）

发表于：2015/12/18 18:13:28

#6楼

需要的电源等级不一样！

【方案】用FLIR红外热像仪全天候监测天然气和VOC泄漏让运营成本降低35%

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

952

flylovemore

文章数：81

年度积分：50

历史总积分：952

作者的所有帖子(81)

注册时间：2012/11/20

发站内信

发表于：2015/12/19 9:31:54

#7楼

理解很正确

【方案】流量开关和智能温度传感器在冷却水工艺的应用

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

23305

产品体验中心会员

gk_0 版主

文章数：7738

年度积分：311

历史总积分：23305

作者的所有帖子(7738)

注册时间：2013/9/9

发站内信

2018论坛贡献奖

2017论坛贡献奖

2017国庆活动(二)

2016论坛贡献奖

2016国庆活动(三)

英威腾变频器(一)

S7-200 SMART(一)

寻找英威腾（三）

英威腾PLC体验(一)

2015春节活动

2013辞旧迎新

2013国庆活动

发表于：2015/12/19 10:11:29

#8楼

以下是引用vista5290在2015/12/18 16:16:36的发言：
我把对CPU电源供出的电的需求这样整理。求版主大大过目。
①拓展模块的工作电源，需要DC 5V，由从CPU连至EM的总线供给过来。
②拓展模块上的DO点，需要DC 24V电源（用来继电器线圈吸合）。
③CPU模块上的DO点，需要DC 24V电源（用来继电器线圈吸合）。
④拓展模块及CPU上的DI点，需要DC 24V电源。
⑤编程电缆，需要DC 24V电源，由CPU供给。
⑥其他

综上，CPU需提供出5V及24V的电源出来，以满足上述的需求。

注意第五点，编程电缆需要的是24V电源吗？

不被人嘲笑的梦想，就不值得去追求！

【方案】CNC | 宏报警信息中文显示

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
