具有我国自主知识产权、时代集团TGQ1型中、高压晶闸管软起动器
一、概述
在我国煤矿、石油、化工、钢铁、发电、供水、水泥建材等领域有大量的3KV、6KV、10KV等电压等级的中高压交流异步电机的应用。其中有很大部分不需要调速，但需要解决这些高压大电机的起动问题。
大功率交流电机直接起动会产生一系列问题
电气方面的问题：
起动时可达5-7倍的额定电流，造成电动机绕组因电流引起过温，从而加速其绝缘老化，造成供电网电压波动。当电压≤0.85UN时，影响其它设备的正常使用。
机械方面的问题：
过大的起动转矩产生机械冲击，对被带动的设备造成大的冲击力，缩短使用寿命，影响精确度。如使连轴器损坏、皮带撕裂等。造成机械传动部件的非正常磨损及冲击，加速老化，缩短寿命。
为了解决以上问题，就应该采用软起动器控制起动电流和起动转矩。
目前使用的软起动有：星/角变换软起动、自耦变压器软起动、电抗器软起动、液阻软起动、磁控软起动和晶闸管软起动。
TGQ1系列中、高压软起动器是用来启动高压（3000V—10000V）交流异步电机的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。当电机启动时，按一定的规律（如恒流或一定的电压变化率）控制晶闸管的导通角，并连续改变输入电机的电压值一直到满电压，这样就限制了电机启动过程中的电流。
国外先进国家3KV-10KV电机起动主要采用晶闸管调压软起动。晶闸管调压软起动器符合科学技术发展潮流，必将成为我过中高压软起动领域的主流产品。
晶闸管调压软起动器是现代计算机控制技术和电力电子技术相结合的产物，可以根据不同的应用情况设置起动电流、起动时间、停机时间、限流和各种保护值等。平滑的起动特性和免维护等特征使其具有其它软起动器无法比拟的优越性。
国外先进国家3KV-10KV电机起动主要采用晶闸管调压软起动器。国内低压380V电机起动，90％以上已经采用晶闸管调压软起动器。
晶闸管调压软起动器符合科学技术发展潮流，必将成为我国中高压软起动器领域的主流产品。
二、晶闸管高压软起动器的优点
1、适用电压及功率范围广，可以与6kV-10kV/600kW-22MW的电机配套使用；
2、具备软起动和软停车功能，全面保证系统的安全起、停；
3、电机起动时，电流从零平滑上升到设定值，起动平稳；
4、机械方面：减少机械冲击、防止过压和水锤效应、延长传动机构的使用寿命；
5、电气方面：减少50%的起动冲击电流、延长电机使用寿命、减小了电网电压波动及对其它用电部门的影响；
6、能实现软停车，可消除骤然停机对某些设备的冲击与损坏；
7、保护功能周全，杜绝了人身安全事故的发生；
8、智能化程度高，设置操作简单；
9、体积小，节省基建投资；
10、降低了供电设备容量，节约项目的投资费用。
三、技术特点
1、以晶闸管阀作为主电路部件，具有技术先进、工作可靠、结构模块化、便于维护等特征;
2、采用光纤传输技术隔离高、低压部分；
3、采用现代先进的数字信号处理和系统集成技术，性能卓越、可靠性及稳定性高；
4、采用一系列防干扰措施，具有很强的电磁兼容性；
5、采用大屏幕液晶显示、薄膜开关设置的控制器，操作简单、人机界面良好。
四、软起动方式：
1、斜坡电压起动
2、 恒流起动
3、转矩加突跳控制起动
五、主要适用于：
TGQ-1型软启动器功能参数可根据负载性能特点在现场设置，因此可用于各厂商生产的鼠笼式异步电动机或同步电动机，与性能良好的各种高压电动机一起可以形成一种相互最佳协同的高性能驱动装置。
可广泛应用于大型钢铁、石油化工、大型煤矿、污水处理场、发电厂的泵机和风机，采矿等的压缩机、碾磨机、传送带等设备。泵（如供水、污水处理、下井、采油等）
风扇和鼓风机、 挤压机、 离心机、 搅拌机、
压缩机（如螺旋式、柱塞式、离心式、涡轮式）
制冷压缩机、 粉碎机、 轧机、 输送机、 主动力装置
推进器、 锚泊绞车、 舱底污水泵
六、高压软起动器的系统电压和电机功率范围：
电源电压——6kV～10kV 电机功率——660kW～22MW
七、软起动器的保护
软起动装置具有以下保护功能：

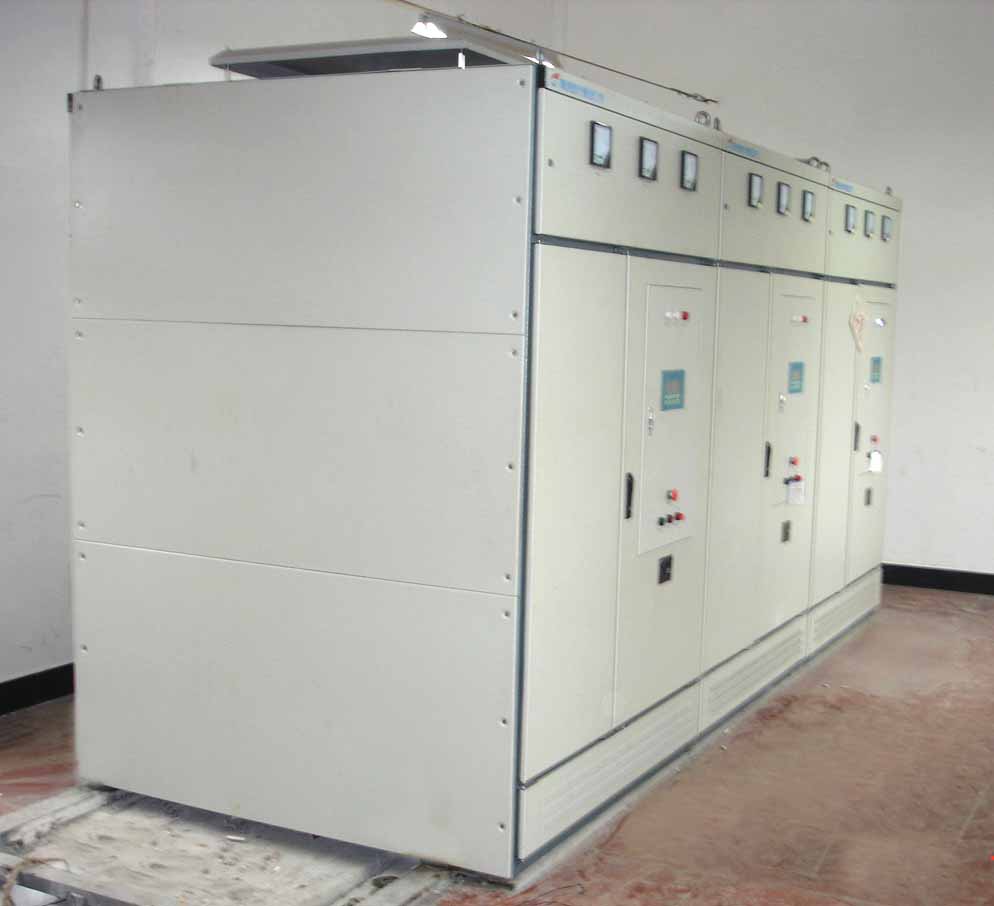

（1）晶闸管故障 图3湘谭钢铁集团一次性采用TGQ-1000kW/10kv软启动器11台，这是一个应用现场
（2）缺相保护
（3）三相不平衡
（4）起动过流
（5）运行过流
（6）失压故障
（7）逆序故障
（8）起动超时
（9）短路器故障保护
（10）接触器故障保护
如果您对该产品感兴趣，请联系：
株洲变流技术国家工程研究中心
联系人：周 恒 生 钱 昕
电 话：0733-8445603 13574226305（周）
0733-8445605（钱） 13337337764
传 真：0733-8445033
地 址：湖南省株洲市红旗北路36号
邮 编：412001
网 址：www.zelri.com.cn
电子信箱：zhouhs@zelri.com.cn
qianxin_0623@163.com
![附件]()
一、概述
在我国煤矿、石油、化工、钢铁、发电、供水、水泥建材等领域有大量的3KV、6KV、10KV等电压等级的中高压交流异步电机的应用。其中有很大部分不需要调速，但需要解决这些高压大电机的起动问题。
大功率交流电机直接起动会产生一系列问题
电气方面的问题：
起动时可达5-7倍的额定电流，造成电动机绕组因电流引起过温，从而加速其绝缘老化，造成供电网电压波动。当电压≤0.85UN时，影响其它设备的正常使用。
机械方面的问题：
过大的起动转矩产生机械冲击，对被带动的设备造成大的冲击力，缩短使用寿命，影响精确度。如使连轴器损坏、皮带撕裂等。造成机械传动部件的非正常磨损及冲击，加速老化，缩短寿命。
为了解决以上问题，就应该采用软起动器控制起动电流和起动转矩。
目前使用的软起动有：星/角变换软起动、自耦变压器软起动、电抗器软起动、液阻软起动、磁控软起动和晶闸管软起动。
TGQ1系列中、高压软起动器是用来启动高压（3000V—10000V）交流异步电机的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。当电机启动时，按一定的规律（如恒流或一定的电压变化率）控制晶闸管的导通角，并连续改变输入电机的电压值一直到满电压，这样就限制了电机启动过程中的电流。
国外先进国家3KV-10KV电机起动主要采用晶闸管调压软起动。晶闸管调压软起动器符合科学技术发展潮流，必将成为我过中高压软起动领域的主流产品。
晶闸管调压软起动器是现代计算机控制技术和电力电子技术相结合的产物，可以根据不同的应用情况设置起动电流、起动时间、停机时间、限流和各种保护值等。平滑的起动特性和免维护等特征使其具有其它软起动器无法比拟的优越性。
国外先进国家3KV-10KV电机起动主要采用晶闸管调压软起动器。国内低压380V电机起动，90％以上已经采用晶闸管调压软起动器。
晶闸管调压软起动器符合科学技术发展潮流，必将成为我国中高压软起动器领域的主流产品。
二、晶闸管高压软起动器的优点
1、适用电压及功率范围广，可以与6kV-10kV/600kW-22MW的电机配套使用；
2、具备软起动和软停车功能，全面保证系统的安全起、停；
3、电机起动时，电流从零平滑上升到设定值，起动平稳；
4、机械方面：减少机械冲击、防止过压和水锤效应、延长传动机构的使用寿命；
5、电气方面：减少50%的起动冲击电流、延长电机使用寿命、减小了电网电压波动及对其它用电部门的影响；
6、能实现软停车，可消除骤然停机对某些设备的冲击与损坏；
7、保护功能周全，杜绝了人身安全事故的发生；
8、智能化程度高，设置操作简单；
9、体积小，节省基建投资；
10、降低了供电设备容量，节约项目的投资费用。
三、技术特点
1、以晶闸管阀作为主电路部件，具有技术先进、工作可靠、结构模块化、便于维护等特征;
2、采用光纤传输技术隔离高、低压部分；
3、采用现代先进的数字信号处理和系统集成技术，性能卓越、可靠性及稳定性高；
4、采用一系列防干扰措施，具有很强的电磁兼容性；
5、采用大屏幕液晶显示、薄膜开关设置的控制器，操作简单、人机界面良好。
四、软起动方式：
1、斜坡电压起动
2、 恒流起动
3、转矩加突跳控制起动
五、主要适用于：
TGQ-1型软启动器功能参数可根据负载性能特点在现场设置，因此可用于各厂商生产的鼠笼式异步电动机或同步电动机，与性能良好的各种高压电动机一起可以形成一种相互最佳协同的高性能驱动装置。
可广泛应用于大型钢铁、石油化工、大型煤矿、污水处理场、发电厂的泵机和风机，采矿等的压缩机、碾磨机、传送带等设备。泵（如供水、污水处理、下井、采油等）
风扇和鼓风机、 挤压机、 离心机、 搅拌机、
压缩机（如螺旋式、柱塞式、离心式、涡轮式）
制冷压缩机、 粉碎机、 轧机、 输送机、 主动力装置
推进器、 锚泊绞车、 舱底污水泵
六、高压软起动器的系统电压和电机功率范围：
电源电压——6kV～10kV 电机功率——660kW～22MW
七、软起动器的保护
软起动装置具有以下保护功能：
（1）晶闸管故障 图3湘谭钢铁集团一次性采用TGQ-1000kW/10kv软启动器11台，这是一个应用现场
（2）缺相保护
（3）三相不平衡
（4）起动过流
（5）运行过流
（6）失压故障
（7）逆序故障
（8）起动超时
（9）短路器故障保护
（10）接触器故障保护
如果您对该产品感兴趣，请联系：
株洲变流技术国家工程研究中心
联系人：周 恒 生 钱 昕
电 话：0733-8445603 13574226305（周）
0733-8445605（钱） 13337337764
传 真：0733-8445033
地 址：湖南省株洲市红旗北路36号
邮 编：412001
网 址：www.zelri.com.cn
电子信箱：zhouhs@zelri.com.cn
qianxin_0623@163.com
