一、 系统概述
GZ2000型变频恒压供水控制器是专为变频恒压供水系统而设计的控制器、可控制二台泵循环软启动工作。该产品由于省去了数码显示部分，使其价格极低，同时也省去了调零、调满的麻烦，直接调节精密电位器就可设定压力。该产品采用了特有的抗干扰电路设计，使产品有极强的抗干扰能力。
该产品可外配显示单元，用于实时压力值的检测，用户也可自配压力变送器显示仪表（价格不贵），量程为0-5V，输出为0到压力表的最大量程。
二、 控制过程简述：
控制器上电后，经过约8秒的延时，1#泵变频启动，在水压低于设定的情况下，控制变频器从0HZ—50HZ逐渐升高，当到达50HZ水压仍低时，延时约20秒将1#泵切换到工频，然后再带动2#泵变频启动。如果水压高于设定值，则控制器控制变频器降低输出频率到小于25HZ约20秒后将1#工频泵停掉，只保留2#变频泵。当到达50HZ水压仍低时，安同样的工作步骤2#泵切换为工频，让1#泵再变频启动，如次往复工作。(注：变频到工频的切换时间间隔为0.8-1秒,防止因瞬间切换而对电机造成的冲击电流过大。)
三、 主要性能指标
1、 适用电压范围：AC190V—AC250V，额定电源电压AC220V。
2、 采用标准的工控外壳，使用方便，美观大方。
3、 可定时（约10小时）换泵，防止在系统长时间不换泵的情况下，水泵受潮生锈
4、 变频泵和工频泵控制输出（B1、D1、B2、D2）采用无源触点，通断电流是2A（AC250V）。
5、 具有水源缺水和变频器故障时停泵保护功能。
6、 PID参数免调节。
7、 控制变频器的频率采用0—10VDC信号。
8、 第二压力及设定功能。
9、 控制器的额定功耗：≤3W。
四、 传感器类型的选择
可用端子7、8、9直接接无源的电阻式远传压力表。
电阻式远传压力表最好选用滑线式的(如YTZ-150型压力表)——质量既稳定价格又不高，市场上也便于买到。
传感器也可接输出为0—5V的变送器,直接接端子的7和8，端子9不接。
五、 安装及接线端子说明

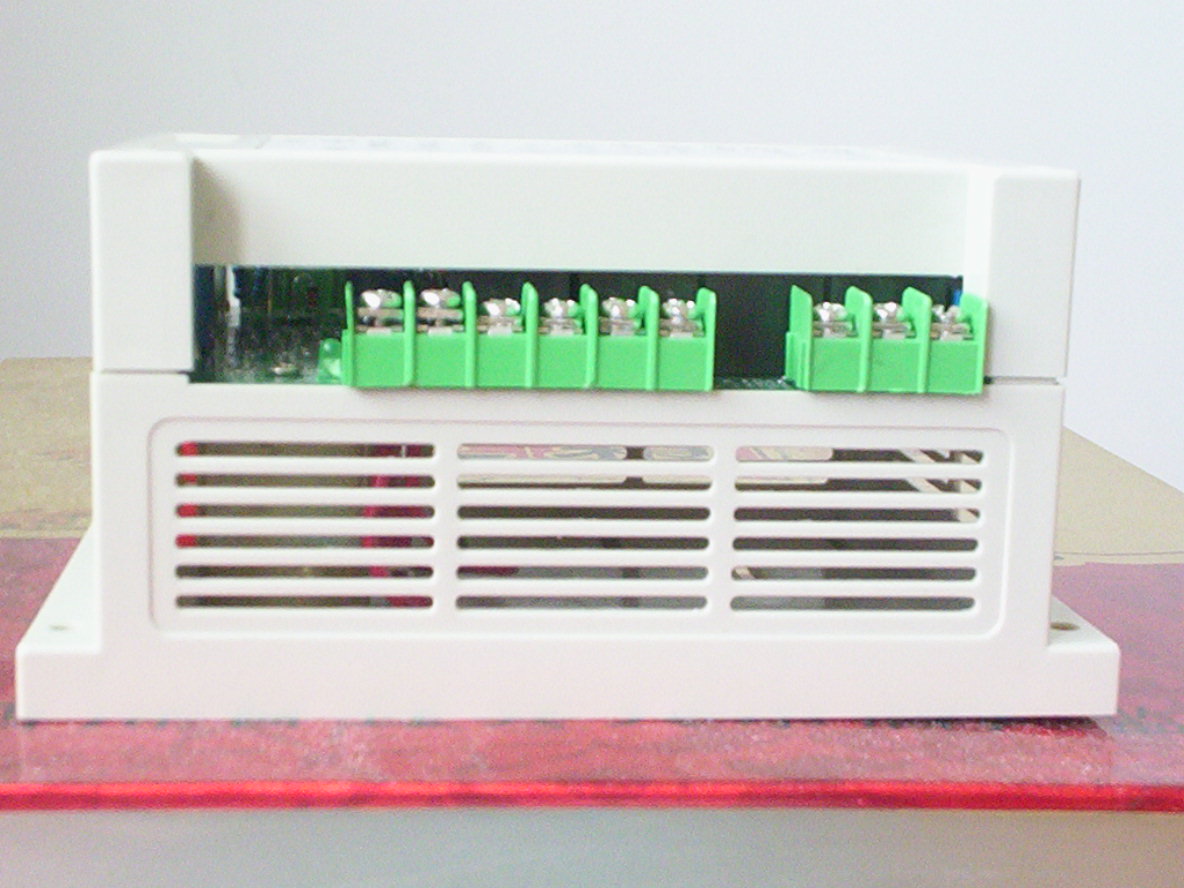

1、 控制器外形尺寸：145mmX90mmX72mm
2、 使用环境为：无蒸汽、水滴、腐蚀、易燃、灰尘及金属微粒的场所。
3、 使用环境温度：-20℃~50℃
4、 相对湿度：20~90RH

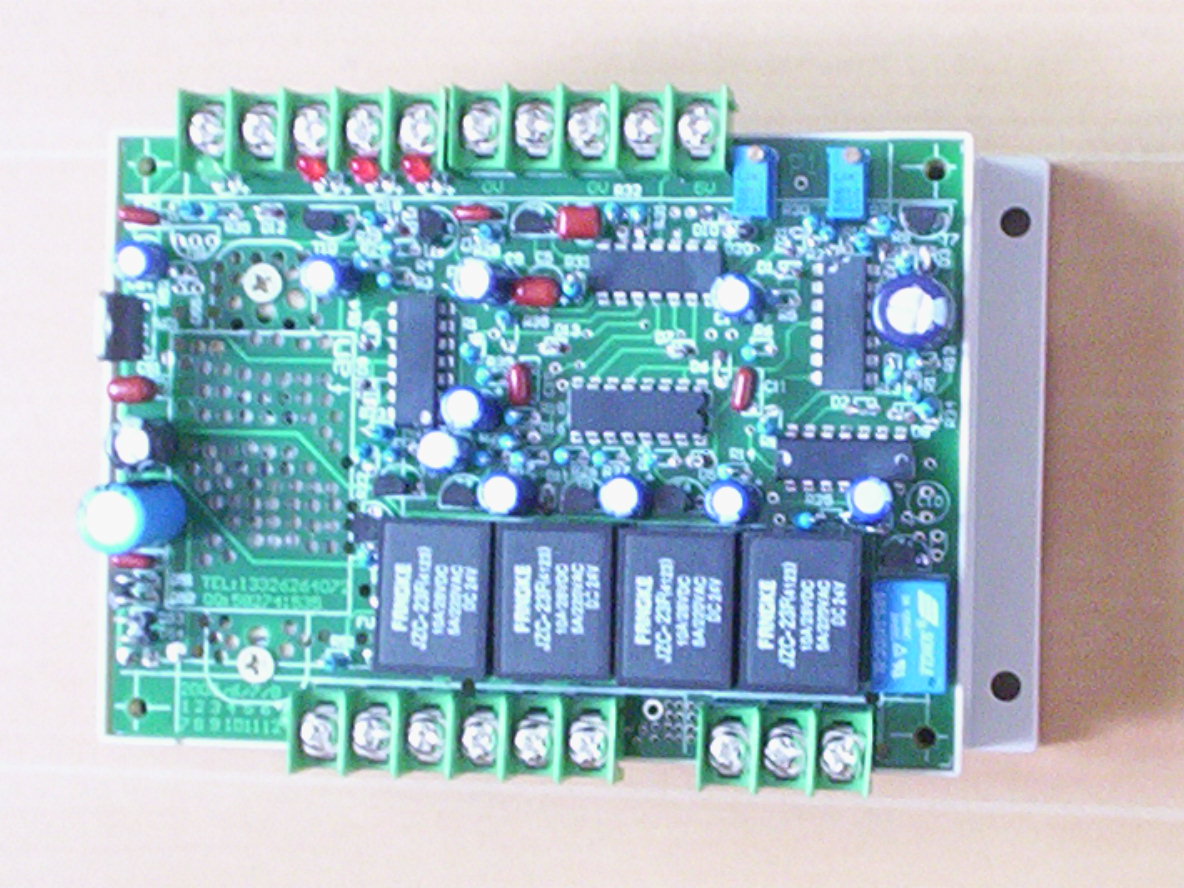

5、 面板及接线端子说明：
接线端子说明：
CM1—信号输入公共点1 BG—变频故障输入
LA—水源缺水输入 FA—第二压力启动输入
运行—与CM1接通后控制器开始运行
0— 10V—DC0-10V输出 0V—接压力表低端
动端—接压力表动端 +5V—接压力表高端
L—AC220V火线 N—AC220V零线
B1—控制1#泵变频 D1—控制1#泵工频
B2—控制2#泵变频 D2—控制2#泵工频
FWD和CM—控制变频器正转运行
EMG和CM—控制变频器滑行停车
GZ3000控制器和GZ2000情况类似。
