RTU6605气象环境监控管理系统应用案例
一、系统简介：
通过GPRS无线网络平台传送至气象监测中心服务器，工作人员足不出户，即可了解到各气象监测站的实时气象监测数据。
二、系统方案
2.0 模块简介
RTU6605是集3G网络、智能网关、传感器数据采集等技术于一体的低功耗3G/GPRS远程数据采集模块，它提供了3G/GPRS无线接口、10/100M以太网接口、GPS接口。
2.1 系统概述
气象实时监测系统适用于风向、风速、雨量、气温、相对湿度、太阳辐射、土壤温度、土壤湿度等多个气象要素进行全天候现场监测。
系统可自动采集气象监测数据，通过GPRS无线网络平台传送至气象监测中心服务器，工作人员足不出户，即可了解到各气象监测站的实时气象监测数据。
2.1 系统组成
气象实时监测系统主要由监控中心、通信网络、现场监测设备、现场计量仪表组成。
(1) 监控中心：
硬件主要由服务器、客户端和打印机组成。
软件主要由操作系统软件、数据库软件和全自动气象监测系统软件构成。
监控中心需具备固定IP地址，气象实时监测系统软件采用B/S结构设计，满足用户局域网和广域网浏览需求。
(2) 通信网络：支持公网专线、VPN专网、移动专线等多种组网模式。
(3) 现场监测设备：气象监测终端、太阳能供电单元。
(4) 现场计量仪表：风向、风速、雨量、气温、相对湿度、太阳辐射、土壤温度、土壤湿度等各类传感器，根据实际监测需要配置。

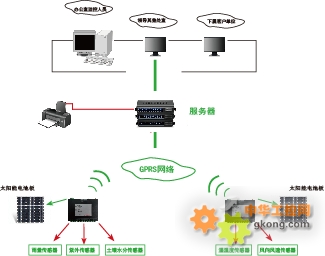

系统拓扑图：
![附件 1.jpg]()
三、应用系统
3.0 系统简介
基本信息：RTU6605嵌入式Linux操作系统，支持中国联通WCDMA（HSPA+）、及国际商用WCDMA（HSPA+）、同时向下兼容至中国联通、中国移动的EDGE、GPRS SIM卡；内置GPS模块用于采集器当前位置信息的获取。工作机制：RTU开机自启动linux系统，启动后系统优先给各个传感器供电，电压稳定后，RTU与服务器建立远程连接，进行数据采集，采集过程中可实时发送数据或本地保存数据，若设置定时发送数据，数据会优先保存在本地CF卡中，本产品可设置定是采集，采集停止后会自动进入休眠状态，待到下次采集时唤醒，以降低功耗，保证太阳能电池供电稳定。
![附件 22.jpg]()
备注：根据不同的传感器，接在不同的数据输入端。采集16路、精度16bit分为电压采集每通道量程0-5V和4-20mA，可连接光照、风速、风向、辐射等模拟量传感器；1路数字量输入接口可连接雨量传感器；2个RS485串行接口可连接空气温湿度、土壤温湿度传感器等。太阳能供电单元，给RTU的P+ P-端提供12V电源。
3.1 系统功能
（1）采集功能：
气象数据：温湿度值；
气象数据：二氧化碳值；
气象数据：光照值；
气象数据：土壤湿度值；
气象数据：风向、风速值等；
（2）供电功能：可定时为下端变送器供电；
（3）报警功能：利用GPRS实时传输的数据，可设置各项数据的上、下限报警值，数据越限主动上报；
（4）存储功能：
温湿度、光照、二氧化碳、土壤湿度信息、实时数据、事件记录、操作记录存入数据库；
（5）查询功能：
温湿度、光照、二氧化碳、土壤湿度信息、历史纪录、历史曲线、事件记录、操作记录、历史报表；
（6）统计功能：
报表功能：日报、月报、年报；
曲线功能：日曲线、月曲线、年曲线；
（6）打印功能：
温湿度、光照、二氧化碳、土壤湿度信息、历史纪录、历史曲线、事件记录、操作记录、报表；
（7）安全功能：
密码功能：进入系统必须输入密码；
（8）扩展功能：
温湿度、光照、二氧化碳、土壤湿度数量：用户可以添加或删除站点。
（9）传输功能：利用GPRS无线网络进行数据传输，无线传输距离；同时支持RS485、以太网等传输方式。
3.2 上位机监控系统特点
（1）低功耗
采用低功耗设计，核心设备选用GPRS低功耗终端。
（2）实用性
环境监测地点分布分散，因此采用GPRS无线网络，网络传输距离无限。
（3）实时性
采用GPRS无线网络，可实时监测多台设备的运行以及采集状态，实时得到变送器的数据以及设备的报警信息；
（4）可扩充性
系统预留接口，可以进行系统或软硬件模块的无限扩展，便于长期的升级和维护，延长系统的寿命。
（5）易维护性
维护方便，终端支持本地设置工作参数等设置；
（6）操作简单性
提供上位机监控软件平台，也可通过提供的动态链接库自行开发系统软件，操作简单，可图形化，全程中文操作。
四、适用范围
1、农业、园艺、畜牧业等领域。
2、食品、电子生产车间、药房、冰箱、冷库、库房、机房、实验室、工业暖通、图书馆、档案室、博物馆、孵房、温室大棚、
烟草、粮库、医院等需要环境监测领域。
一、系统简介：
通过GPRS无线网络平台传送至气象监测中心服务器，工作人员足不出户，即可了解到各气象监测站的实时气象监测数据。
二、系统方案
2.0 模块简介
RTU6605是集3G网络、智能网关、传感器数据采集等技术于一体的低功耗3G/GPRS远程数据采集模块，它提供了3G/GPRS无线接口、10/100M以太网接口、GPS接口。
2.1 系统概述
气象实时监测系统适用于风向、风速、雨量、气温、相对湿度、太阳辐射、土壤温度、土壤湿度等多个气象要素进行全天候现场监测。
系统可自动采集气象监测数据，通过GPRS无线网络平台传送至气象监测中心服务器，工作人员足不出户，即可了解到各气象监测站的实时气象监测数据。
2.1 系统组成
气象实时监测系统主要由监控中心、通信网络、现场监测设备、现场计量仪表组成。
(1) 监控中心：
硬件主要由服务器、客户端和打印机组成。
软件主要由操作系统软件、数据库软件和全自动气象监测系统软件构成。
监控中心需具备固定IP地址，气象实时监测系统软件采用B/S结构设计，满足用户局域网和广域网浏览需求。
(2) 通信网络：支持公网专线、VPN专网、移动专线等多种组网模式。
(3) 现场监测设备：气象监测终端、太阳能供电单元。
(4) 现场计量仪表：风向、风速、雨量、气温、相对湿度、太阳辐射、土壤温度、土壤湿度等各类传感器，根据实际监测需要配置。
系统拓扑图：
三、应用系统
3.0 系统简介
基本信息：RTU6605嵌入式Linux操作系统，支持中国联通WCDMA（HSPA+）、及国际商用WCDMA（HSPA+）、同时向下兼容至中国联通、中国移动的EDGE、GPRS SIM卡；内置GPS模块用于采集器当前位置信息的获取。工作机制：RTU开机自启动linux系统，启动后系统优先给各个传感器供电，电压稳定后，RTU与服务器建立远程连接，进行数据采集，采集过程中可实时发送数据或本地保存数据，若设置定时发送数据，数据会优先保存在本地CF卡中，本产品可设置定是采集，采集停止后会自动进入休眠状态，待到下次采集时唤醒，以降低功耗，保证太阳能电池供电稳定。
备注：根据不同的传感器，接在不同的数据输入端。采集16路、精度16bit分为电压采集每通道量程0-5V和4-20mA，可连接光照、风速、风向、辐射等模拟量传感器；1路数字量输入接口可连接雨量传感器；2个RS485串行接口可连接空气温湿度、土壤温湿度传感器等。太阳能供电单元，给RTU的P+ P-端提供12V电源。
3.1 系统功能
（1）采集功能：
气象数据：温湿度值；
气象数据：二氧化碳值；
气象数据：光照值；
气象数据：土壤湿度值；
气象数据：风向、风速值等；
（2）供电功能：可定时为下端变送器供电；
（3）报警功能：利用GPRS实时传输的数据，可设置各项数据的上、下限报警值，数据越限主动上报；
（4）存储功能：
温湿度、光照、二氧化碳、土壤湿度信息、实时数据、事件记录、操作记录存入数据库；
（5）查询功能：
温湿度、光照、二氧化碳、土壤湿度信息、历史纪录、历史曲线、事件记录、操作记录、历史报表；
（6）统计功能：
报表功能：日报、月报、年报；
曲线功能：日曲线、月曲线、年曲线；
（6）打印功能：
温湿度、光照、二氧化碳、土壤湿度信息、历史纪录、历史曲线、事件记录、操作记录、报表；
（7）安全功能：
密码功能：进入系统必须输入密码；
（8）扩展功能：
温湿度、光照、二氧化碳、土壤湿度数量：用户可以添加或删除站点。
（9）传输功能：利用GPRS无线网络进行数据传输，无线传输距离；同时支持RS485、以太网等传输方式。
3.2 上位机监控系统特点
（1）低功耗
采用低功耗设计，核心设备选用GPRS低功耗终端。
（2）实用性
环境监测地点分布分散，因此采用GPRS无线网络，网络传输距离无限。
（3）实时性
采用GPRS无线网络，可实时监测多台设备的运行以及采集状态，实时得到变送器的数据以及设备的报警信息；
（4）可扩充性
系统预留接口，可以进行系统或软硬件模块的无限扩展，便于长期的升级和维护，延长系统的寿命。
（5）易维护性
维护方便，终端支持本地设置工作参数等设置；
（6）操作简单性
提供上位机监控软件平台，也可通过提供的动态链接库自行开发系统软件，操作简单，可图形化，全程中文操作。
四、适用范围
1、农业、园艺、畜牧业等领域。
2、食品、电子生产车间、药房、冰箱、冷库、库房、机房、实验室、工业暖通、图书馆、档案室、博物馆、孵房、温室大棚、
烟草、粮库、医院等需要环境监测领域。
