* 帖子主题：

求水位传感器相关资料

1607

fddgzx

文章数：137

年度积分：50

历史总积分：1607

作者的所有帖子(137)

注册时间：2006/2/22

发站内信

发表于：2014/12/20 20:58:48

#0楼

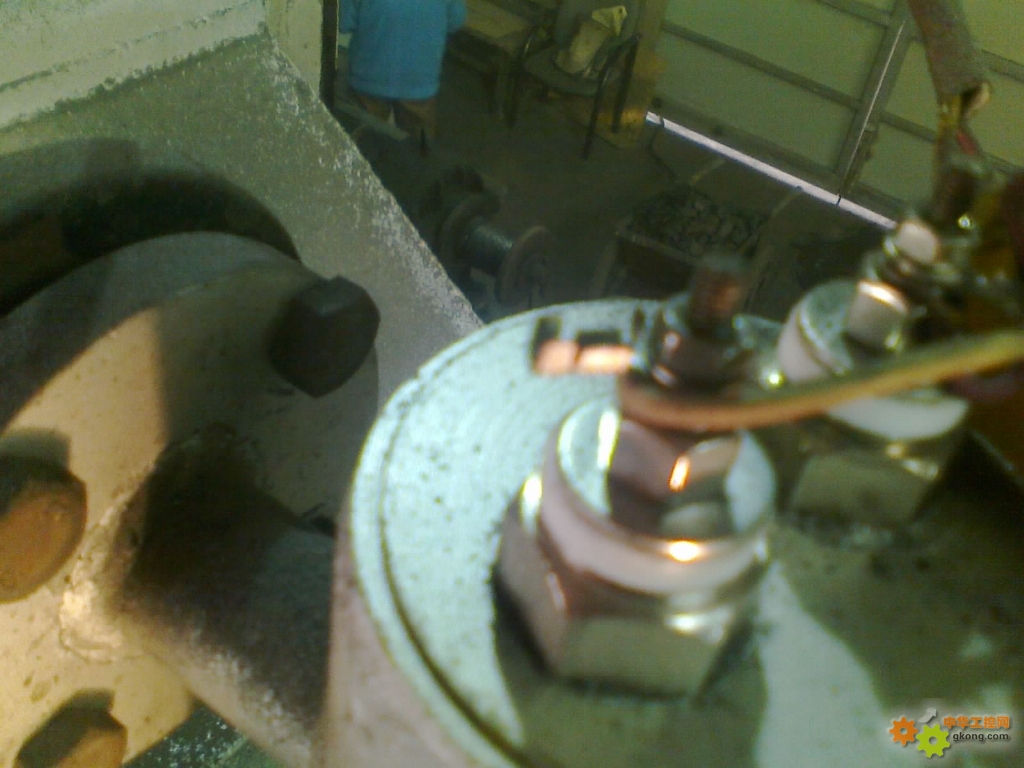

上传一张图片，是一种名叫水位传感器的物件（图中是二个接线端子），用于燃煤蒸汽锅炉作水位报警，型号是SX-DSC-2.5 因为没见过产品说明，本人想知道如何配置电路，来启动警铃和指示灯。希望熟悉该产品的朋友不吝指教。

[此贴子已经被作者于2014/12/20 21:01:24编辑过]

【方案】案例集锦｜FLIR红外热像仪，为动力电池研发、生产与使用过程保驾护航！

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

10426

产品体验中心会员

twtynijj

文章数：2627

年度积分：78

历史总积分：10426

作者的所有帖子(2627)

注册时间：2009/7/15

发站内信

2016国庆活动(三)

发表于：2014/12/21 2:02:33

#1楼

这个东西需要一个专用的控制表其实面面就是铁心长短不一样下面的就是低水位上面的就是高水位然后有相应的表上会有个水位灯亮起处于低水位里可以控制进水高时可以停止进水这是很古老的方法可以改变浮子模拟量的液位计比较可靠

【方案】ABB船舶监测软件为中远重型运输船队提供决策支持

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1938

whndsdsb

文章数：63

年度积分：53

历史总积分：1938

作者的所有帖子(63)

注册时间：2014/2/5

发站内信

发表于：2014/12/21 12:02:30

#2楼

买个液位继电器，对照上面的使用说明和接线图，就明白了，欣灵的或德力西的，30多块钱一个。

【方案】图尔克全方位的M12电源组合

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1665

625272741

文章数：298

年度积分：50

历史总积分：1665

作者的所有帖子(298)

注册时间：2010/11/4

发站内信

发表于：2014/12/21 12:39:51

#3楼

拿表测一下高水位和低水位时的阻值。如果直接通可以带低压继电器，如果有阻值就需要放大器驱动继电器了。

【方案】图尔克 | 柔性生产刍议-1：柔性生产制造体系架构的提出

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1607

fddgzx

文章数：137

年度积分：50

历史总积分：1607

作者的所有帖子(137)

注册时间：2006/2/22

发站内信

发表于：2014/12/21 22:05:40

#4楼

回复 #2楼 whndsdsb

液位继电器有高、中、低三个接线端子，可这个水位传感器只有二个端子，不知道如何接线才能正常工作。

【方案】台达DOP系列人机界面实用通信实例

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

15525

产品体验中心会员

xuhuifox

文章数：2909

年度积分：442

历史总积分：15525

作者的所有帖子(2909)

注册时间：2005/3/25

发站内信

发表于：2014/12/21 23:03:46

#5楼

这个是保护用的，不用来控制水位，控制水位是另外的一个传感器（高中低），中水位加水，高水位停
这个东西应该有两个，一个是超高水位，一个是极低水位，都会造成停炉，最好不要动！！！！

一切为了生活

【方案】云端漫游智能制造低碳方案尽在眼前！

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

12385

jiaonpeng

文章数：6043

年度积分：50

历史总积分：12385

作者的所有帖子(6043)

注册时间：2011/9/30

发站内信

发表于：2014/12/22 8:56:19

#6楼

水位开关，要用于高低报，水位达到开关位置，触点吸合，就如同继电器一样

此帖发自论坛手机版

【方案】在恰当的时间出于合理的原因更新监测系统|维萨拉(Vaisala)

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1938

whndsdsb

文章数：63

年度积分：53

历史总积分：1938

作者的所有帖子(63)

注册时间：2014/2/5

发站内信

发表于：2014/12/23 14:49:17

#7楼

回复 #4楼 fddgzx

液位继电器的三个端子，一个接地，即锅炉的外壳，另外两个端子的功能，假如上水型，端子2为停（短的电极），端子1为启动，当2,1都悬空时，继电器输出接通信号，当水位没过2时，继电器输出断开。另外还有一种液位继电器，只有两个输入，一个接地，另一端没入水中就输出信号，悬空就断开信号，适用于高低水位报警。

【方案】台达水处理解决方案助江西水厂实现过程自动化控制

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

25174

产品体验中心会员

wenquan753

文章数：15252

年度积分：49

历史总积分：25174

作者的所有帖子(15252)

注册时间：2006/10/18

发站内信

2018论坛解答高手

发表于：2014/12/23 22:04:17

#8楼

用过这个。
没有做具体的研究！
是不是电磁式的？

【方案】沈阳交通银行UPS供电系统方案

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

22580

产品体验中心会员

liuxd6909

文章数：11960

年度积分：148

历史总积分：22580

作者的所有帖子(11960)

注册时间：2008/7/19

发站内信

2017国庆活动(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2014/12/25 7:15:44

#9楼

以下是引用xuhuifox在2014/12/21 23:03:46的发言：
这个是保护用的，不用来控制水位，控制水位是另外的一个传感器（高中低），中水位加水，高水位停
这个东西应该有两个，一个是超高水位，一个是极低水位，都会造成停炉，最好不要动！！！！

长知识，感谢分享！

此帖发自论坛手机版
