基于紫金桥软件汽车天窗检测系统功能说明

主界面:

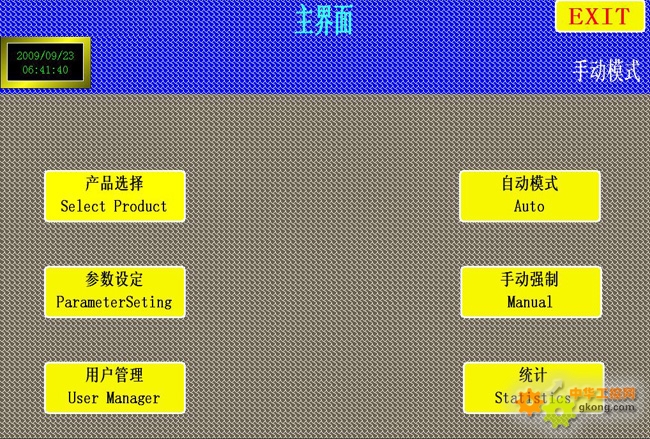

开机后程序自动运行，会进入第一个画面——主界面。主界面如下图所示：

主界面分两大部分，最上面的导航窗口以及下面的子功能选择。

最上面的导航窗口观察到当前的界面信息、各种报警提示以及提示信息，观察当前是手动模式还是自动模式，并且可以退出整个系统；

下面的功能选择分六大部分：

产品选择：进行当前待检测天窗型号的选择；

参数设定：对检测的各项参数值进行设定；

用户管理：可以进行用户密码的修改，以及不同权限的人员登陆；

自动模式：当系统进行自动检测时，里面的画面会自动来回切换，以便于观察系统当前的状态；

手动强制：当进行手动控制时候，可以对系统中的各种汽缸进行强制操作，操作前务必保证天窗处于合理的位置，以免对天窗进行冲击；

统计：对产品进行查询。


一、产品选择

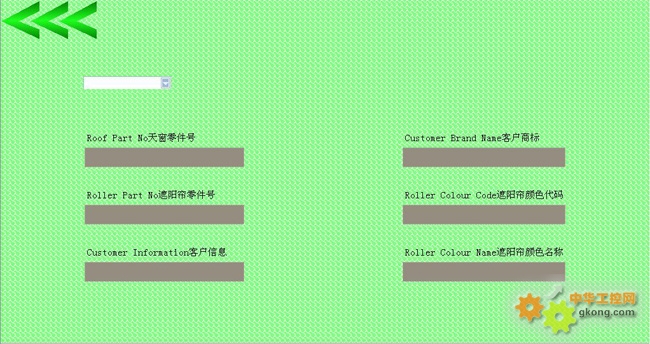

点击圆圈内的下拉框，可以选择产品的型号，将产品的当前信息显示出来，左上角的箭头可以返回上一界面（主界面）；


二、参数设定

此界面又分六个子界面，分别对玻璃、遮阳帘、防夹力、LVDT补偿值、玻璃高度范围以及LVDT清零进行设置。


三、用户管理

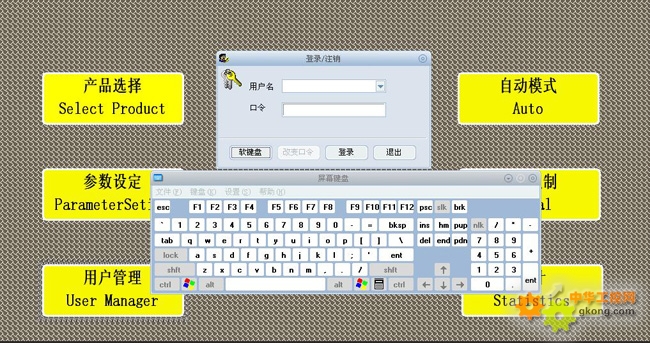

点击用户管理后会出现以下画面，下图中的键盘是通过点击小界面中的软键盘得到的，在用户名处可以选择好用户，然后输入正确的口令，就能以当前用户的级别登录到系统中


当登录后会出现下图，这个时候可以对当前用户进行密码的修改，也可以点击注销进行用户的切换；


四、自动模式

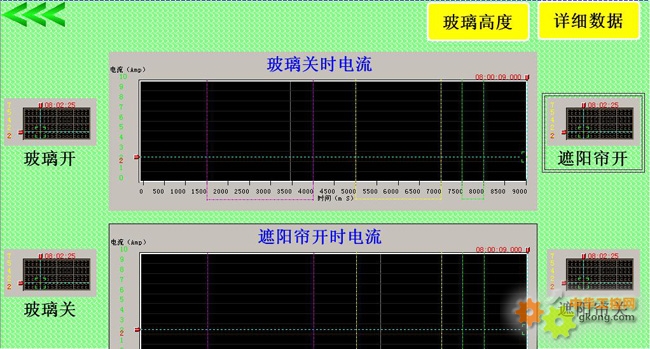

当天窗处于自动检测过程中，检测到哪步的时候，就会弹出当前的画面以便于观察：依次为玻璃开/遮阳帘关、玻璃关/遮阳帘开、玻璃高度。

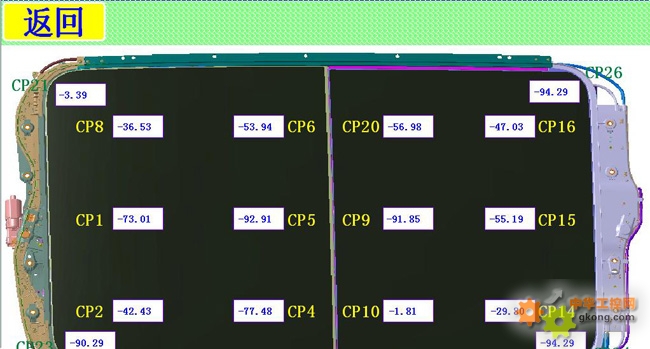

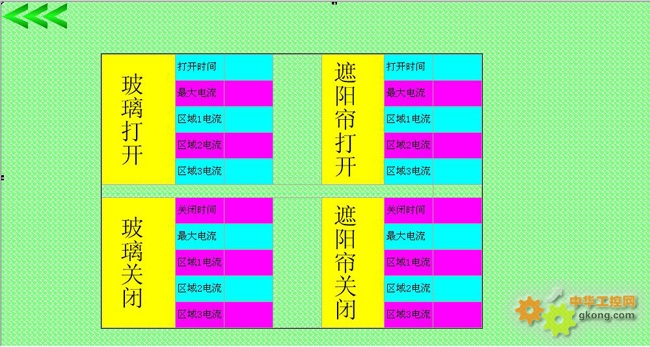

点击上面的详细数据，还可以观察到以下界面中显示的数据：


五、手动强制

上面一排的黄色按纽可以对天窗进行快捷的操作，当操作时，必须点击“Sleep”按钮使之处于“Wake Up”状态；

玻璃初始化：当天窗内部没有程序不能动作时，将天窗放好后，点击此按钮不放，天窗会动作，直到天窗停下来为止、再将按钮松开；

遮阳帘初始化：当天窗内部没有程序不能动作时，将天窗放好后，点击此按钮不放，天窗会动作，直到天窗停下来为止、再将按钮松开；

玻璃快开：可以自动快捷的打开天窗玻璃；

玻璃快关：可以自动快捷的关闭天窗玻璃；

遮阳帘快开：可以自动快捷的打开天窗遮阳帘；

遮阳帘快关：可以自动快捷的关闭天窗遮阳帘；

玻璃翘起：可以自动快捷的翘起天窗玻璃；

玻璃合闭：可以自动快捷的将翘起的天窗玻璃合闭；

复位：此按钮不需要“Wake Up”状态，点击后会将所有的LVDT汽缸处于缩回的状态、夹紧汽缸处于松开的状态、防夹力汽缸处于无气的状态。


六、统计

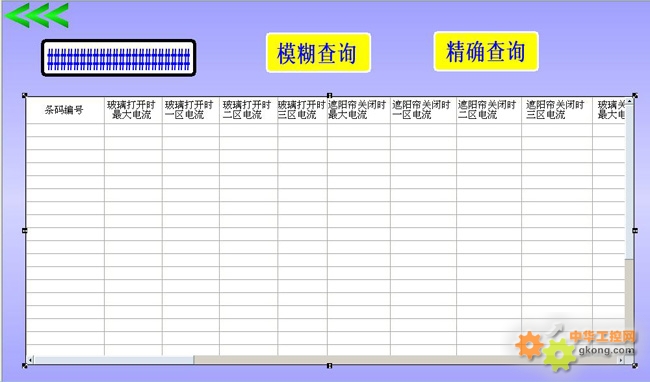

此处可以查看所检测过天窗的数据：

模糊查询：查询所有的数据的历史；

精确查询：输入要查询的条码，进行数据的查询。


七、自动操作：

1.将开关打到自动状态；

2.将天窗放好在工作台上；

3.扫描产品条码；

4.按下绿色的启动按纽，设备就会自动运行进行检测；

5.当运行过程中有不合格的产品时，在最后天窗的LVDT不会缩回，必须按下复位按纽进行人为的复位。
