请教大家看看我设计的冷压机梯形图

7157
产品体验中心会员
13542254757
文章数：1699
年度积分：53
历史总积分：7157
作者的所有帖子(1699)
注册时间：2013/8/5
发站内信
发表于：2014/10/18 17:09:20
#0楼
附件 1.jpg

附件 2.jpg

附件 IMG_20141013_204750.jpg

附件 IMG_20141013_204829.jpg

自己第一次设计的梯形图，用的是台达的plc，只是把传统的电路图转化成梯形图，没什么技术含量但是我会努力的，这是冷压机的电路图，相比普通的继电器电路图有所改进，已经输入PLC测试可行，请教大家有什么地方可以改进的，需要增加什么或者删除什么吗？又或者可以用相应的应用指令来简化？原理大家应该都懂吧！我简单说一下：启动后油缸下压，达到压力后保压计时，时间到了泄压后延时提升停止工作.

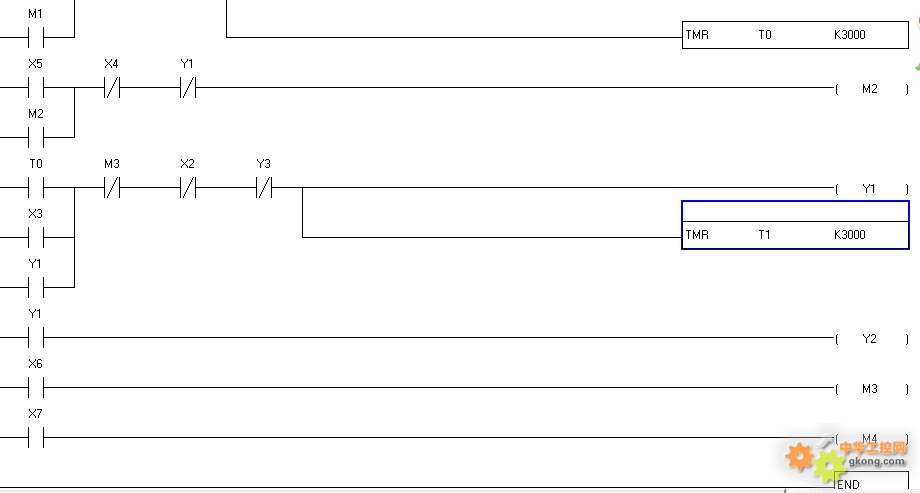

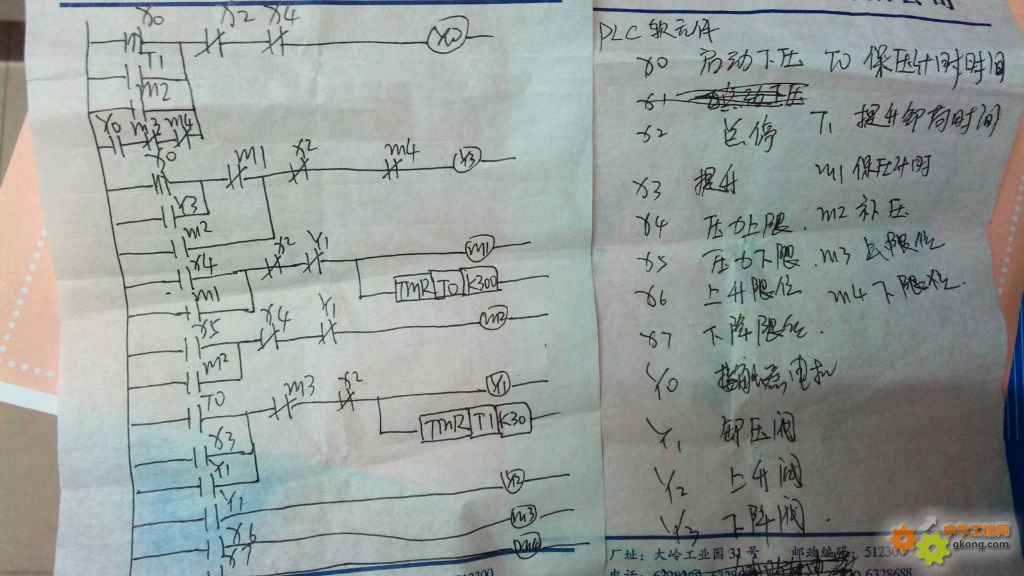

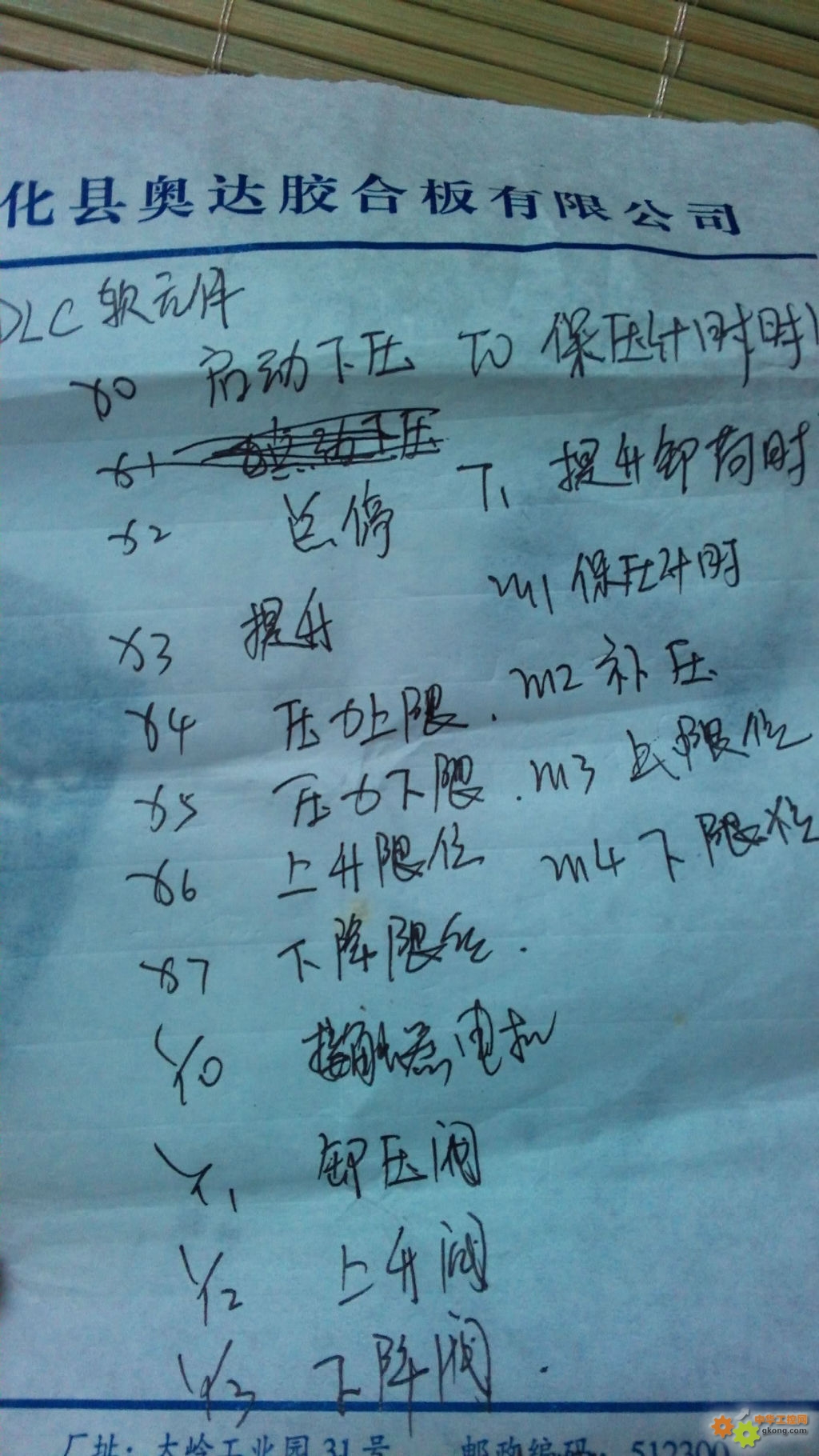

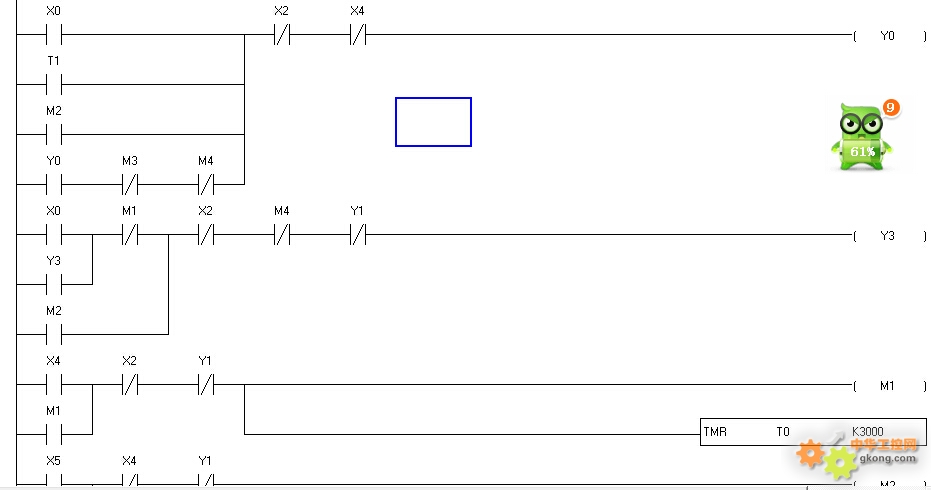

上了4张图，两张是电脑截图，一张手画的，一张原件说明
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
24070
产品体验中心会员
wushulin 版主
文章数：6173
年度积分：238
历史总积分：24070
作者的所有帖子(6173)
注册时间：2006/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
西门子PLC体验(一)
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒工控工具书
2012论坛优秀版主
2011国庆活动
2010年度论坛贡献奖
发表于：2014/10/18 20:59:11
#1楼
做个注释，不然自己都看不懂
汽车车桥生产在线检测设备；其它大批量零件生产过程检测，
承接：非标自动化设备设计、旧设备改良与维修； 单独非标项目合作。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
15458
zwk34
文章数：1060
年度积分：483
历史总积分：15458
作者的所有帖子(1060)
注册时间：2005/12/4
发站内信
发表于：2014/10/18 22:00:27
#2楼
最好加个注释，方便以后升级维护
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
6594
产品体验中心会员
eyujiedianqi
文章数：2622
年度积分：50
历史总积分：6594
作者的所有帖子(2622)
注册时间：2009/6/5
发站内信
发表于：2014/10/18 22:12:27
#3楼
建议楼主在设计PLC程序之前，先把控制流程图画出来，然后再编程，特别是复杂的大程序。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
7157
产品体验中心会员
13542254757
文章数：1699
年度积分：53
历史总积分：7157
作者的所有帖子(1699)
注册时间：2013/8/5
发站内信
发表于：2014/10/19 9:56:30
#4楼
以下是引用eyujiedianqi在2014/10/18 22:12:27的发言：
建议楼主在设计PLC程序之前，先把控制流程图画出来，然后再编程，特别是复杂的大程序。
怎么画控制流程图啊？不怎么懂，可以举例说明下嘛？
此帖发自手机工控论坛
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
663
产品体验中心会员
boher
文章数：3
年度积分：50
历史总积分：663
作者的所有帖子(3)
注册时间：2012/11/29
发站内信
发表于：2014/10/19 15:08:24
#5楼
加个注释就更好了，
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
24473
zzn6737
文章数：11989
年度积分：50
历史总积分：24473
作者的所有帖子(11989)
注册时间：2006/9/18
发站内信
2016国庆活动(三)
发表于：2014/10/19 15:44:37
#6楼
用步进指今做这个程序可能更简洁哦，注释得做上，便于理解修改！
有问题可加
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
1618
247373545
文章数：398
年度积分：50
历史总积分：1618
作者的所有帖子(398)
注册时间：2014/8/14
发站内信
发表于：2014/10/20 14:30:44
#7楼
回复 #4楼 13542254757
给个小的实例看看可以吗？流程图
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
637
产品体验中心会员
15138755997
文章数：11
年度积分：50
历史总积分：637
作者的所有帖子(11)
注册时间：2014/10/20
发站内信
发表于：2014/10/20 15:57:40
#8楼
加上注释吧，过两天自己都看不懂了
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
18266
ZHTOK
文章数：11585
年度积分：-16
历史总积分：18266
作者的所有帖子(11585)
注册时间：2004/3/11
发站内信
2014相约国庆
发表于：2014/10/21 9:51:13
#9楼
   加上注释，便于阅读，不然过几天你自己都难看懂。
