一、初识SMART
   我使用的产品为：CPU SR30 AC/DC/RLY（6ES7 288-1SR30-0AA0），以下所有测试数据以及论述性文字均以此款型号为对象。
1. 包装

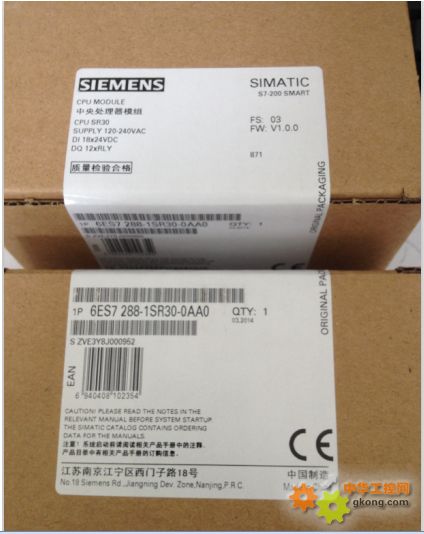

沿袭了200CN包装样式，环保硬纸盒包装，打开内部裸机垫箱板纸，封口标签纸上型号、名称、电源规格、输入输出类型数量，产地等信息一应俱全。
2. 整机

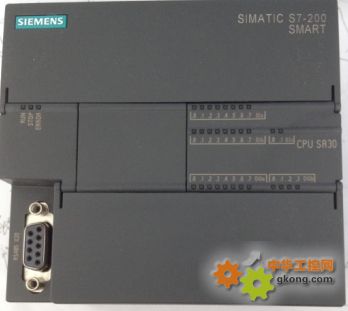

正面蓝底白字“SIEMENS”标志做的很有特色，比较醒目。输入指示灯以一个字节为单位设置，DIa、DIb两组各8个，剩下的2个分到DIc组内；RUN/STOP/ERROR三个指示灯集中在一起；RS485通讯接口标准的DB9母口，旁边丝印的标志“RS485 ×20”那个×20何解？输出指示灯同样也以一个字节为单位设置，DQa一组8个，剩下的4个分到DQb组内。剩下的就是“SIMATIC S7-200 SMART”和“CPU SR30”标志，相比其他较大的丝印字符，很醒目，便于马上认识模块。
总之，整机给人一种简约集中的第一映像。

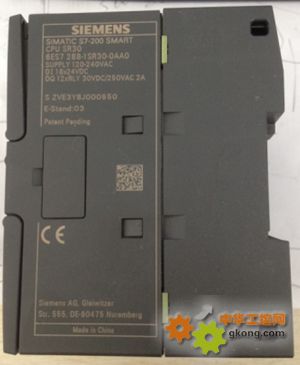

右侧面沿袭了200CN的传统，产品基本信息俱全。
SMART200个头H×D（mm）=100×81，与200CN的个头H×D（mm）=80×62相比略有增大。W方向，224CN（24点，14/10）120.5mm，226CN（40点，24/16）196mm，SR30（30点，18/12）125mm，比24点的224CN略微长了一点点，整个外形看起来有点立方体的感觉。查看技术数据，SR60（60点，36/24）W方向175mm，也没有超过226CN。看来SMART200在W方向上长度减少了很多，横向安装水平方向受限的情况下很适宜使用。
特别需要指出的是：西门子这次摒弃了以往200系列下输入上输出的端子布置格局，改为国内大多用户比较习惯的上输入下输出的端子布置格局。
3. 下端输出

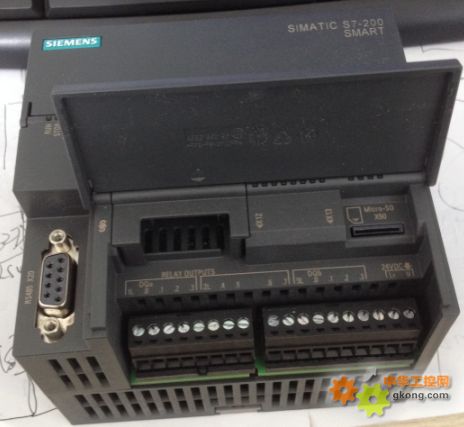

打开下端盖就会看到12个输出量平均分成了3组，每组4个。DQa组公共端1L、DQb组公共端2L、DQc组公共端3L，最右端传感器电源端口L+/M。最上面丝印的“RELAY OUTPUTS”继电器输出以及“DC24V”传感器电源标志很明显，很好理解。传感器电源端子上层就是插卡位置，“Micro-SD”标志也很明显，Micro-SD丝印的标志下面“×50”不知道何意？旁边丝印的标志“×12”、“×13”同样不知何意？
需特别注意：面板指示灯为了集中，输出仍然是以一个字节8位布置的，分DQa、DQb两组，实质上输出是分三组布置的。
4. 上端输入

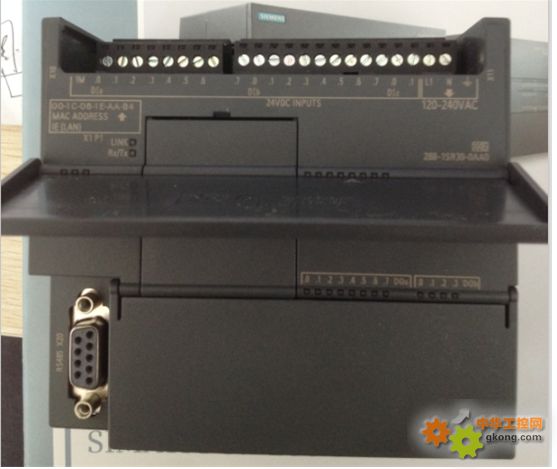

总体标志：“MAC ADDRESS”（MAC地址）、“24VDC INPUTS”（输入信号端）、“120-240VAC”（工作电源端），同时还有“LINK”（连接）、“RX/TX”（通讯传送）指示灯。
左右两侧边丝印的标志“×10”、“×11”同样不知何意？
值得提示的是：由于集成了标准尺寸以太网口占用了相当空间，导致输入接线端子距离丝印的标志有点远（端子端面离PLC表面显得较深），实际操作接线时容易导致接线错位错误。

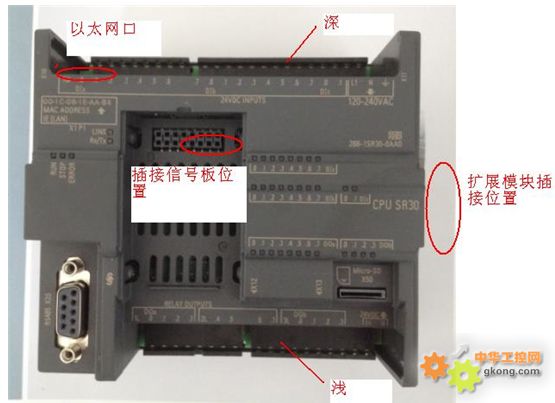

看一个拆掉盖板以及接线端子后的解剖图：
5. 右侧扩展口

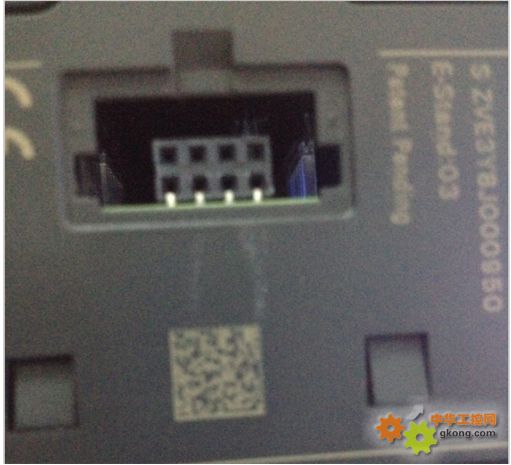

看看，就靠两排8针孔插接扩展模块，是不是显得有点秀气！
6. 总结
l SMART相较CN横向安装尺寸上大幅度减小，利于一条导轨上安排更多模块
l 上端输入、下端输出布局更加符合大众化习惯
l 增加了以太网口，可以方便廉价连接上位机
l 右上角电源接线端子与输入共用，虽然有丝印字符“120-240VAC”标志，感觉在端子上有明显区别标志会更好，以防错接电源线
l 输入信号没有分组，有点遗憾
二、STEP 7-MicroWIN SMART软件安装
   有点⊙﹏⊙b汗，我以前一直以为SMART是集成在博途之下的，对于学习SMART，心里一直有点发怵，结果不是。看看，只有175MB的大小，安装很方便。
安装后桌面图标：
