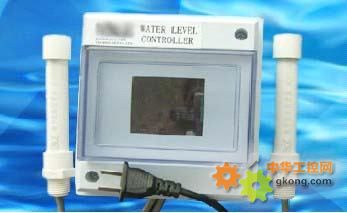

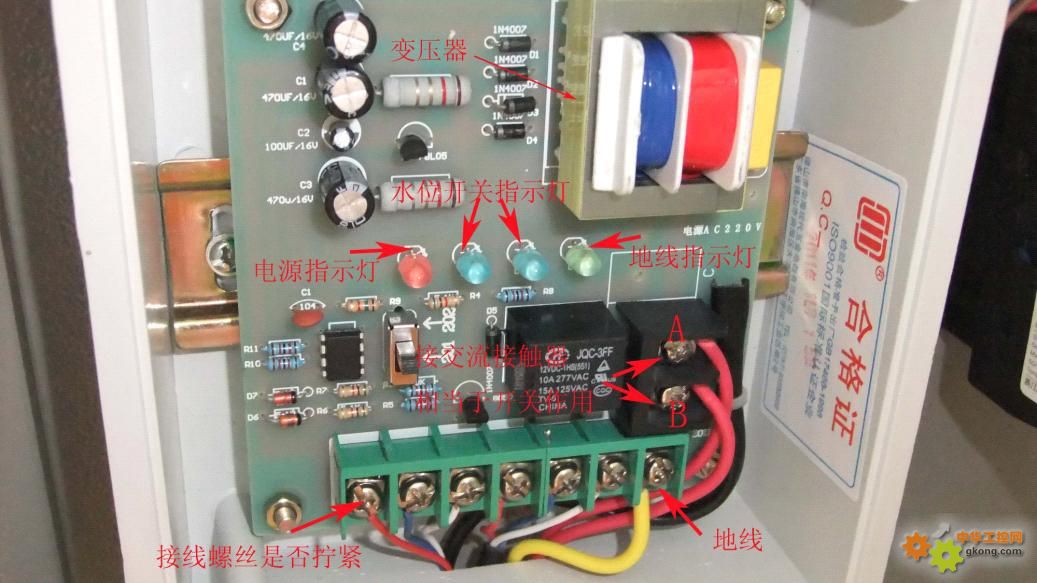

2，输入220V电源，通过变压器（图2标注），一路输出DC24V到水位探头，一路输出DC5V到芯片；
3，接线顺序需如图2所示（接线螺丝需确认拧紧）：
4，黄色为地线（图2），地线入水一头需去皮放入水中，低于水位开关的位置放置（图3）
5，控制盒右边螺丝位A，B作用相当于开关（图2）。可外接交流接触器，无电压，电流；
200W以内可不装交流接触器，大功率客可提供电机电压电流参数选配交流接触器（如图4）。
6，指示灯（图2）：红色：电源指示灯
蓝色：水位开关指示灯(不亮时请确认底线或水位开关是否安放好)
绿色：输出指示灯（图2标错为地线指示灯）（亮时表示继电器已和开关AB接通）
7，水位开关线可延长，延长线接头不能在水中，线不能打结，延长线不要接太长（图5）
8，水位探头分高低水位有标示（图6）：

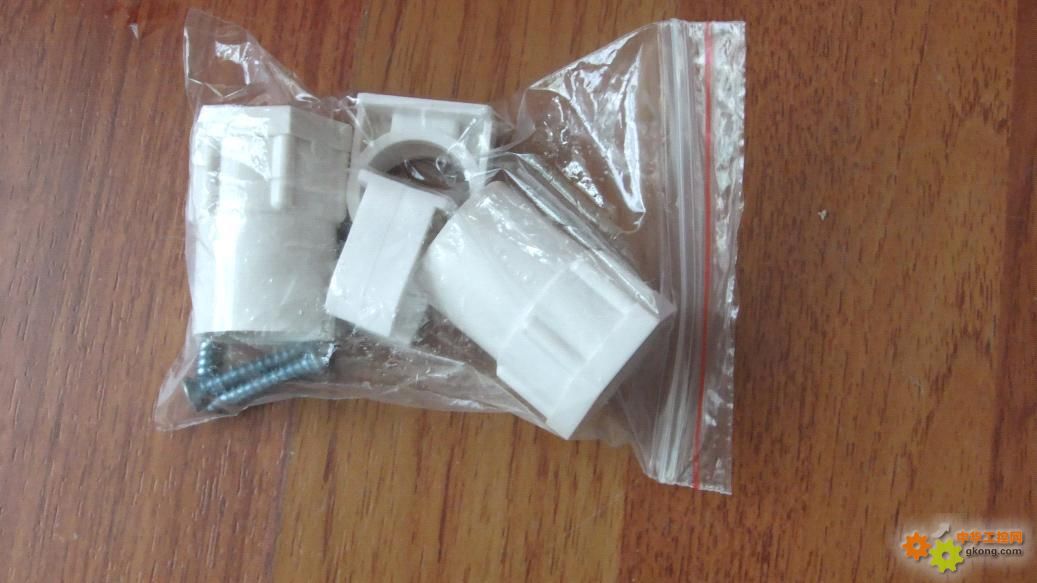

9，水位开关安装方式：有卡扣固定安装和套管固定安装两种（图7）；
10，水位开关适用环境：清水、自来水、河水、各种污水、弱酸碱水、水处理药剂、纺织印染水、工业废水等。特殊型号也可在纯水、反渗透水或蒸馏中使用；
耐污、耐倾摇、耐弱酸碱盐，不怕磁场影响、不怕金属体影响、不怕水压变化影响、不怕光线影响，无盲区，外部无机械可动部件，不怕漂浮物的影响。
暂时不适合在高温、油类、强酸、强碱、强盐中使用
