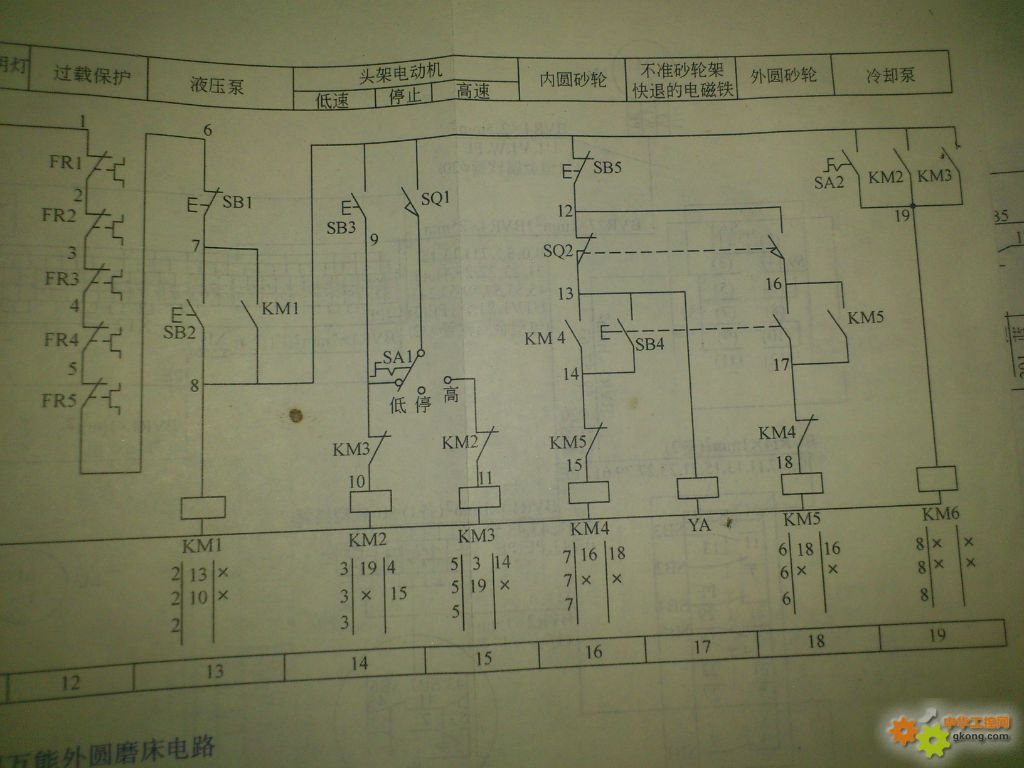

就是下面接触器上的号码和叉.这是指的接触器上的哪几个接点？
用心——生活
您现在所在的是：
电工技术
43843
YXBK 版主
文章数：20082
年度积分：1222
历史总积分：43843
注册时间：2007/4/14
2015论坛优秀版主
2015春节活动
2013论坛优秀版主
2012论坛优秀版主
发表于：2013/10/7 8:59:26
#2楼
分别为主触头、辅助常开、辅助常闭，数字号码代表在哪个区域，打叉的表示没有用到的。
比如KM2,3个3表示3个主触头在3区，19表示有个辅助常开在19区，X表示有个辅助常开没有用，4与15表示辅助常闭在4区15区各有一个。
区域划分看图纸下面的数字，像你这张图一共分了19个区
比如KM2,3个3表示3个主触头在3区，19表示有个辅助常开在19区，X表示有个辅助常开没有用，4与15表示辅助常闭在4区15区各有一个。
区域划分看图纸下面的数字，像你这张图一共分了19个区
[此贴子已经被作者于2013/10/7 9:03:53编辑过]
大家一起学习
发表于：2013/10/7 16:17:59
#5楼
以下是引用YXBK在2013/10/7 8:59:26的发言：
分别为主触头、辅助常开、辅助常闭，数字号码代表在哪个区域，打叉的表示没有用到的。
比如KM2,3个3表示3个主触头在3区，19表示有个辅助常开在19区，X表示有个辅助常开没有用，4与15表示辅助常闭在4区15区各有一个。
区域划分看图纸下面的数字，像你这张图一共分了19个区
分别为主触头、辅助常开、辅助常闭，数字号码代表在哪个区域，打叉的表示没有用到的。
比如KM2,3个3表示3个主触头在3区，19表示有个辅助常开在19区，X表示有个辅助常开没有用，4与15表示辅助常闭在4区15区各有一个。
区域划分看图纸下面的数字，像你这张图一共分了19个区
[此贴子已经被作者于2013/10/7 9:03:53编辑过]
学习了，之前看过这样的图纸，没理会，也不知道啥意思，今天弄清楚了。
不过现在设计的图纸很少有这么规范的图纸了。。。
24574
mjinbao
文章数：13934
年度积分：50
历史总积分：24574
注册时间：2013/1/12
2018春节活动（三）
2017春节活动(三)
2016国庆活动(三)
发表于：2013/10/7 18:17:26
#7楼
还可以参看电气制图标准。
