维控HMI在插针机上的应用

维控HMI在插针机上的应用



一、简介

　　　 插针机是通过电机带动主轴旋转，而主轴上的凸轮则可将装在插针模具上的针头上下移动进行插针的机器。

二、特点

　　　1、全自动插针机型，组装难度不大、维修难度不高、操作也简单、工作效率高，并且实现了全自动化。
　　　2、触摸屏采用维控777A系列，双串口，与三菱3U系列PLC通信。
　　　3、工程界面功能丰富，包括参数设定、机器运行操作、状态监控以及帮助说明等。

三、组成部分

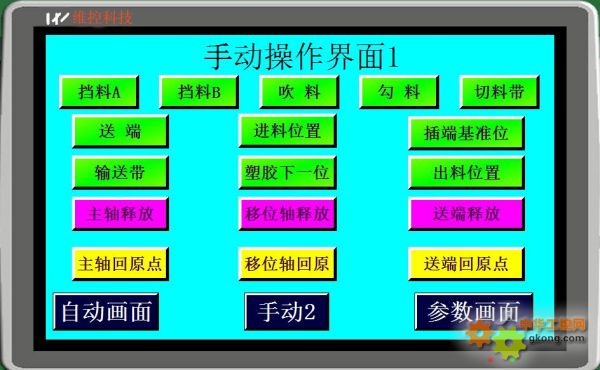

　　　1、HMI部分，如图1所示为手动操作画面，供用户做调机用。


                                图1 手动操作画面

　　　如图2所示为自动操作画面，供用户启停工序，并且可以选择相关的模式。


                                图2 自动操作画面

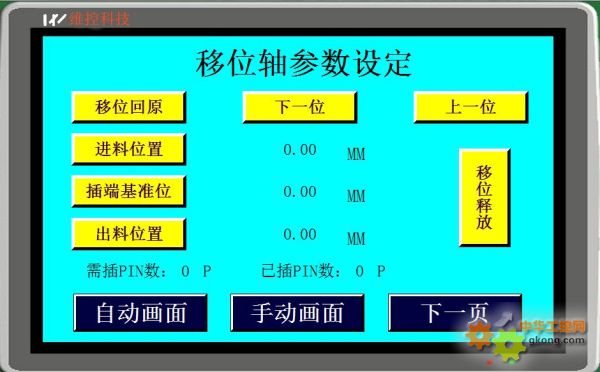

　　　如图3所示为参数设定画面，用于设定相关参数。


                                图3 参数设定画面

     此外，还有报警画面、I/O监视、帮助说明等画面，让整个界面工程丰富多样。

四、结束语

     全自动插针机对于电子行业来说是非常实用的，其操作简单、工序稳定等特点获得了众多电子厂商的亲睐。维控触摸屏在插针机上的应用，从色彩到功能，都很好地满足了工艺需求。
